【航空工业行业标准(HB)】 Ｏ形橡胶密封圈 验收规范

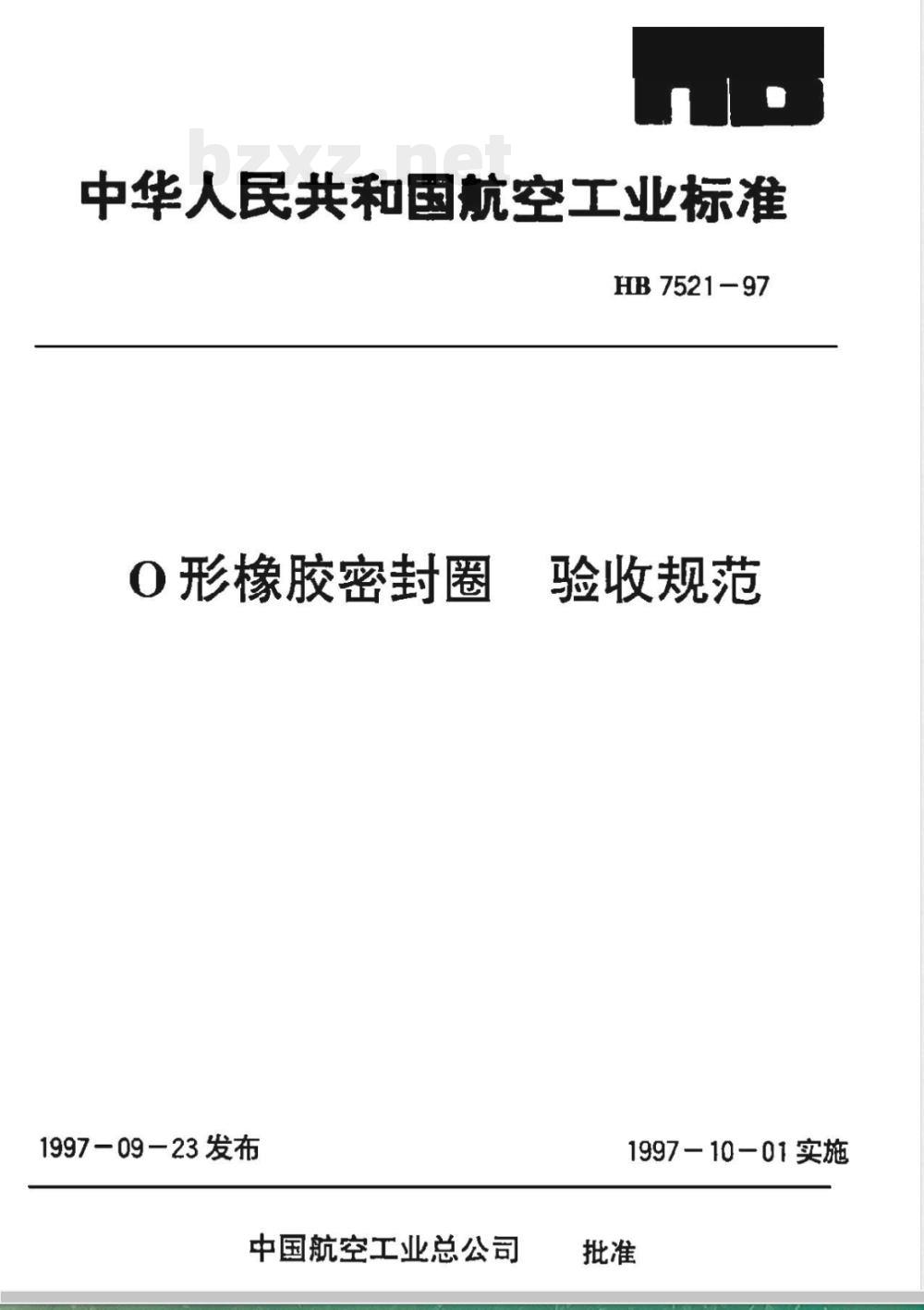

中华人民共和国航空工业标准
HB 7521-97
0形橡胶密封圈www.bzxz.net
1997-09—23发布
中国航空工业总公司
验收规范
1997－10-01实施

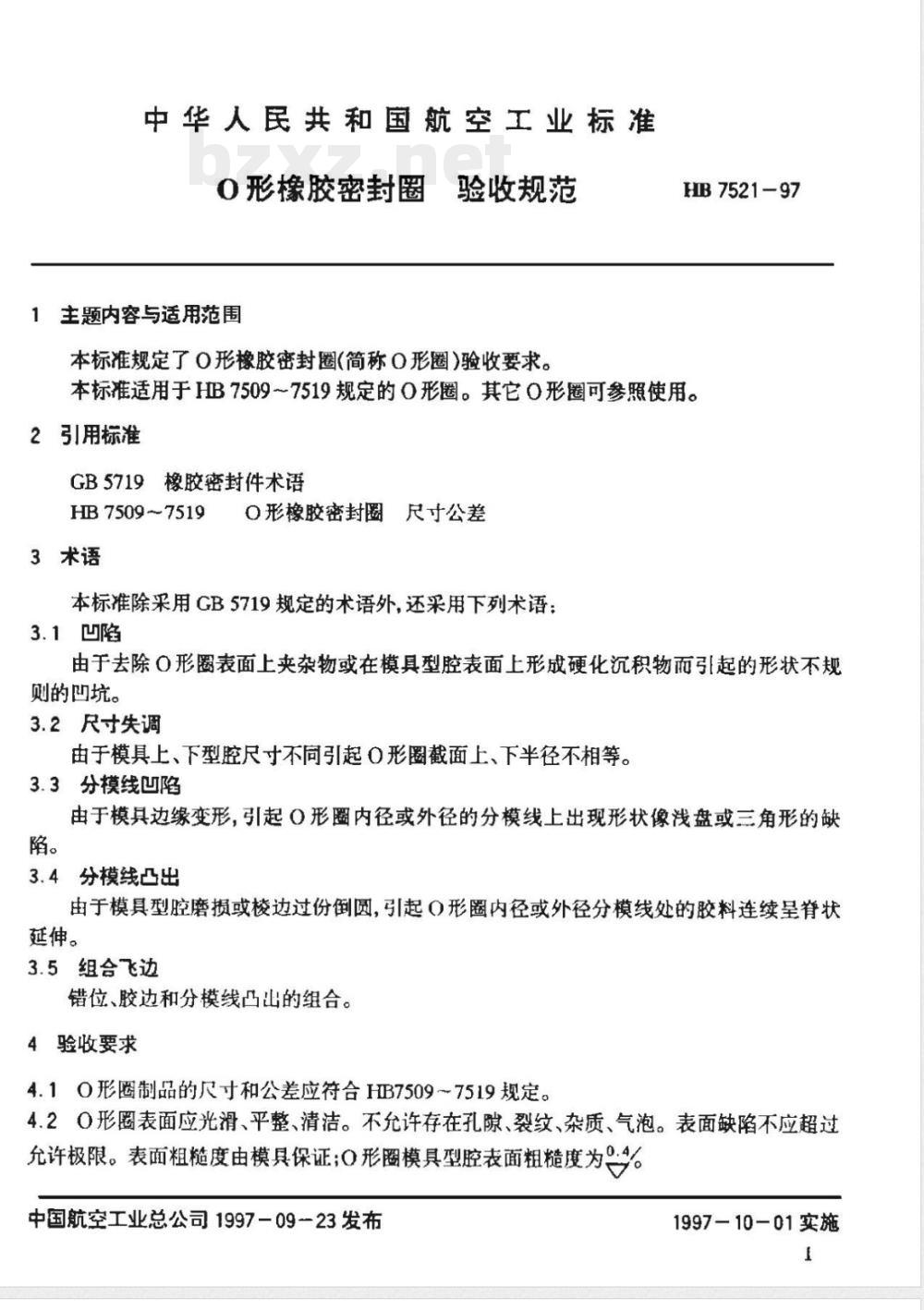

中华人民共和国航空工业标准
验收规范
0形橡胶密封圈
1主题内容与适用范围
本标准规定了O形橡胶密封圈（简称O形圈）验收要求。HB7521-97
本标准适用于HB7509～7519规定的0形圈。其它O形圈可参照使用。2引用标准
GB5719橡胶密封件术语
HB7509~7519
3术语
〇形橡胶密封圈尺寸公差
本标准除采用GB5719规定的术语外,还采用下列术语：3.1凹陷
由于去除○形圈表面上夹杂物或在模具型腔表面上形成硬化沉积物而引起的形状不规则的凹坑。
3.2尺寸失调
由于模具上、下型腔尺寸不同引起0形圈截面上、下半径不相等。3.3分模线凹陷
由于模具边缘变形，引起O形圈内径或外径的分模线上出现形状像浅盘或三角形的缺陷。
3.4分模线凸出
由于模具型腔磨损或棱边过份倒圆，引起○形圈内径或外径分模线处的胶料连续呈脊状延伸。
3.5组合飞边
错位、胶边和分模线凸出的组合。4验收要求
4.10形圈制品的尺寸和公差应符合HB7509~7519规定。4.2O形圈表面应光滑、平整、清洁。不充许存在孔隙、裂纹、杂质、气泡。表面缺陷不应超过允许极限。表面粗糙度由模具保证;O形圈模具型腔表面粗糙度为%中国航空工业总公司1997-09-23发布1997-10-01实施
4.3O形圈表面缺陷允许极限按表1HB7521-97
表1O形圈表面缺陷的允许极限
示意图
缺陷类型
0.08|0.080.1010.121
0.10/0.10
不大于0.05
修边后的直径应不小于0形圈
的最小直径。
缺陷类型
HB7521-97
续表1
4.4若流痕、未填满和凹陷符合表1规定，但是有下列情况之一时也是不允许的a.在0形圈圆周任一25mm长度上多于三个缺陷时；b.缺陷彼此接通时；
c.当有多于三个缺陷，其间隔距离小于缺陷的最大允许值时。附加说明：
本标准由航空工业总公司301所提出。本标准由114厂、172厂、601所、301所负责起草。本标准主要起草人：张平安、王林寿、曲爱民、许广古、孙忠志、张希斌。3
