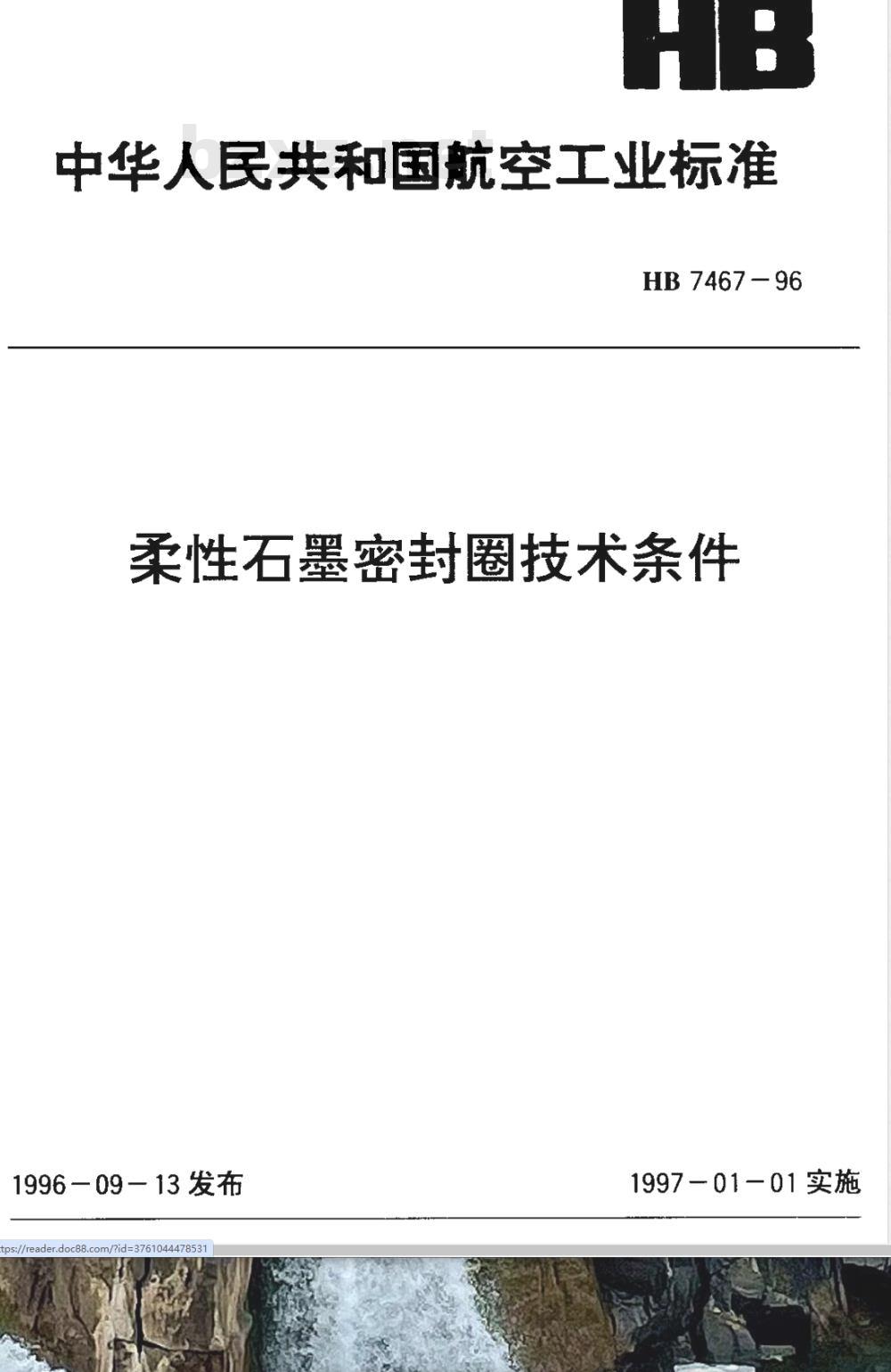

中华人民共和国航空工业标准
HB7467-96
柔性石墨密封圈技术条件
1996—09—13发布
1997—01－01实施www.bzxz.net

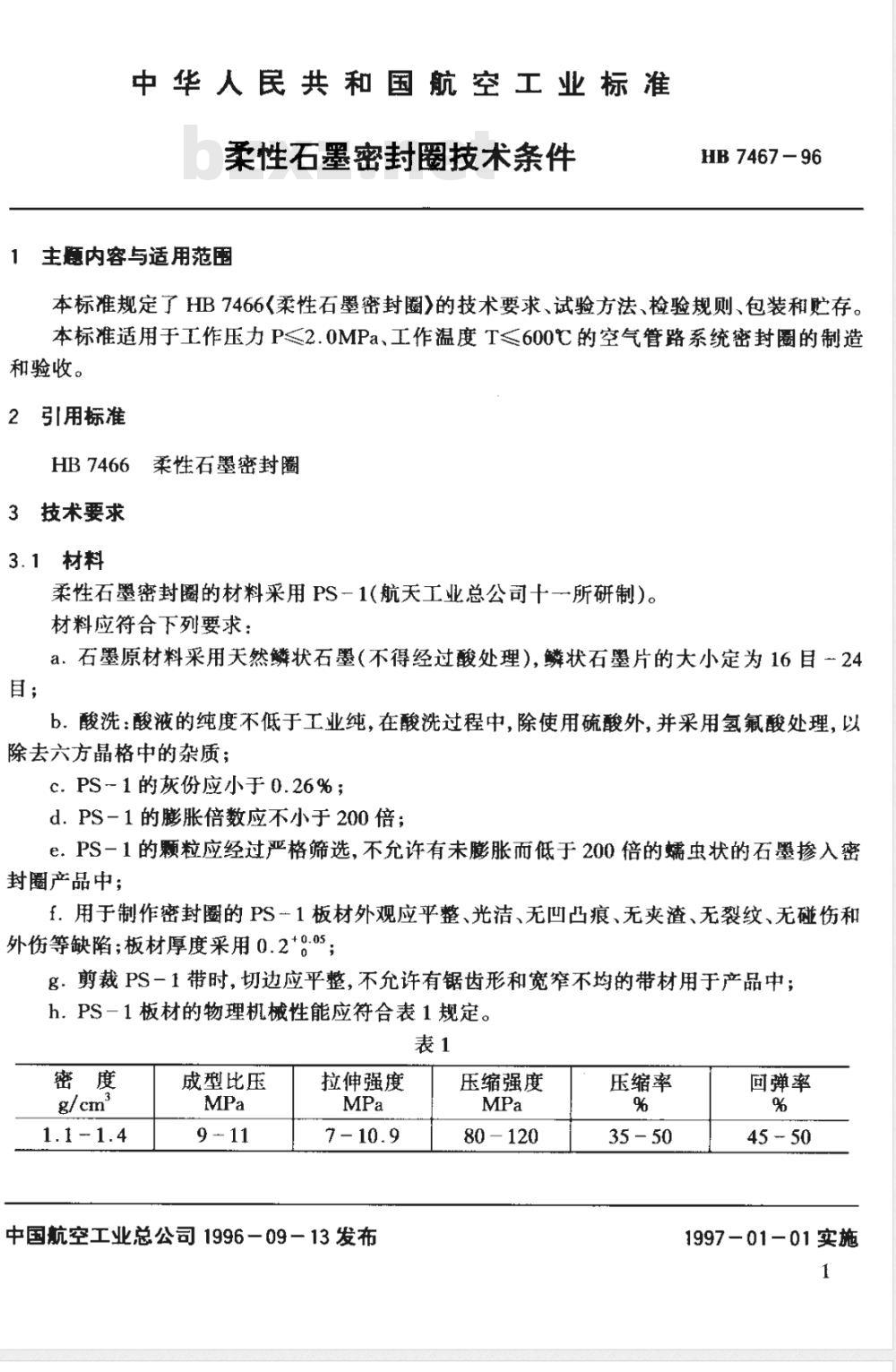

中华人民共和国航空工业标准
柔性石墨密封圈技术条件
1 主题内容与适用范函
HB7467-96
本标准规定了HB7466《柔性石墨密封圈》的技术要求、试验方法、检验规则、包装和贮存本标准适用于工作压力P≤2.0MPa、工作温度T≤600℃的空气管路系统密封圈的制造和验收。
2引用标准
HB7466柔性石墨密封圈
3技术要求
3.1材料
柔性石墨密封圈的材料采用PS一1(航天工业总公司十一所研制)。材料应符合下列要求：
a.石墨原材料采用天然鳞状石墨（不得经过酸处理），鳞状石墨片的大小定为16目-24目；
b.酸洗：酸液的纯度不低于工业纯，在酸洗过程中，除使用硫酸外，并采用氢氟酸处理，以除去六方晶格中的杂质；
c.PS-1的灰份应小于0.26%；
d.PS-1的膨胀倍数应不小于200倍;e.PS-1的颗粒应经过严格筛选，不允许有未膨胀而低于200倍的蠕虫状的石墨掺入密封圜产品中；
f.用于制作密封圈的PS-1板材外观应平整、光洁、无凹凸痕、无夹渣、无裂纹、无碰伤和外伤等缺陷；板材厚度采用0.2*0.05；g．剪裁PS一1带时，切边应平整，不允许有锯齿形和宽窄不均的带材用于产品中；h.PS-1板材的物理机械性能应符合表1规定。表1
成型比压
拉伸强度
中国航空工业总公司1996-09－13发布压缩强度
80-120
压缩率
回弹率
1997-01-01实施

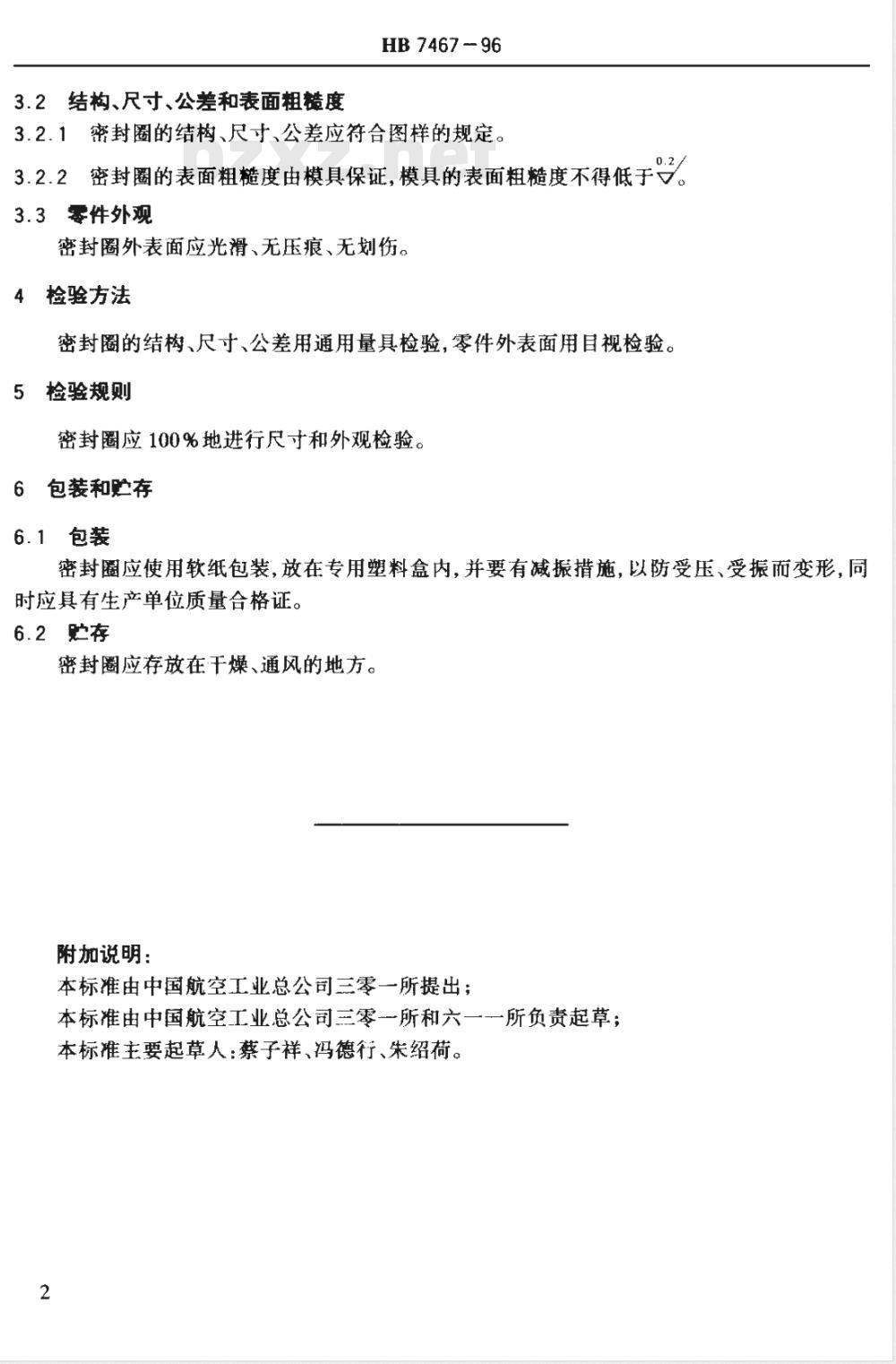

3.2结构、尺寸、公差和表面粗糙度HB7467-96
3.2.1密封圈的结构、尺寸、公差应符合图样的规定。3.2.2密封圈的表面粗糙度由模具保证，模具的表面粗糙度不得低于3.3零件外观
密封圈外表面应光滑、无压痕、无划伤。4检验方法
密封圈的结构、尺寸、公差用通用量具检验，零件外表面用目视检验。5检验规则
密封圈应100%地进行尺寸和外观检验。6包装和贮存
6.1包装
密封圈应使用软纸包装，放在专用塑料盒内，并要有减振措施，以防受压、受振而变形，向时应具有生产单位质量合格证。6.2存
密封圈应存放在干燥、通风的地方。附加说明：
本标准由中国航空工业总公司三零一所提出；本标准由中国航空工业总公司三零一所和六一一所负责起草；本标准主要起草人：蔡子祥、冯德行、朱绍荷。2
