【航空工业行业标准(HB)】 民用飞机电子设备接口要求

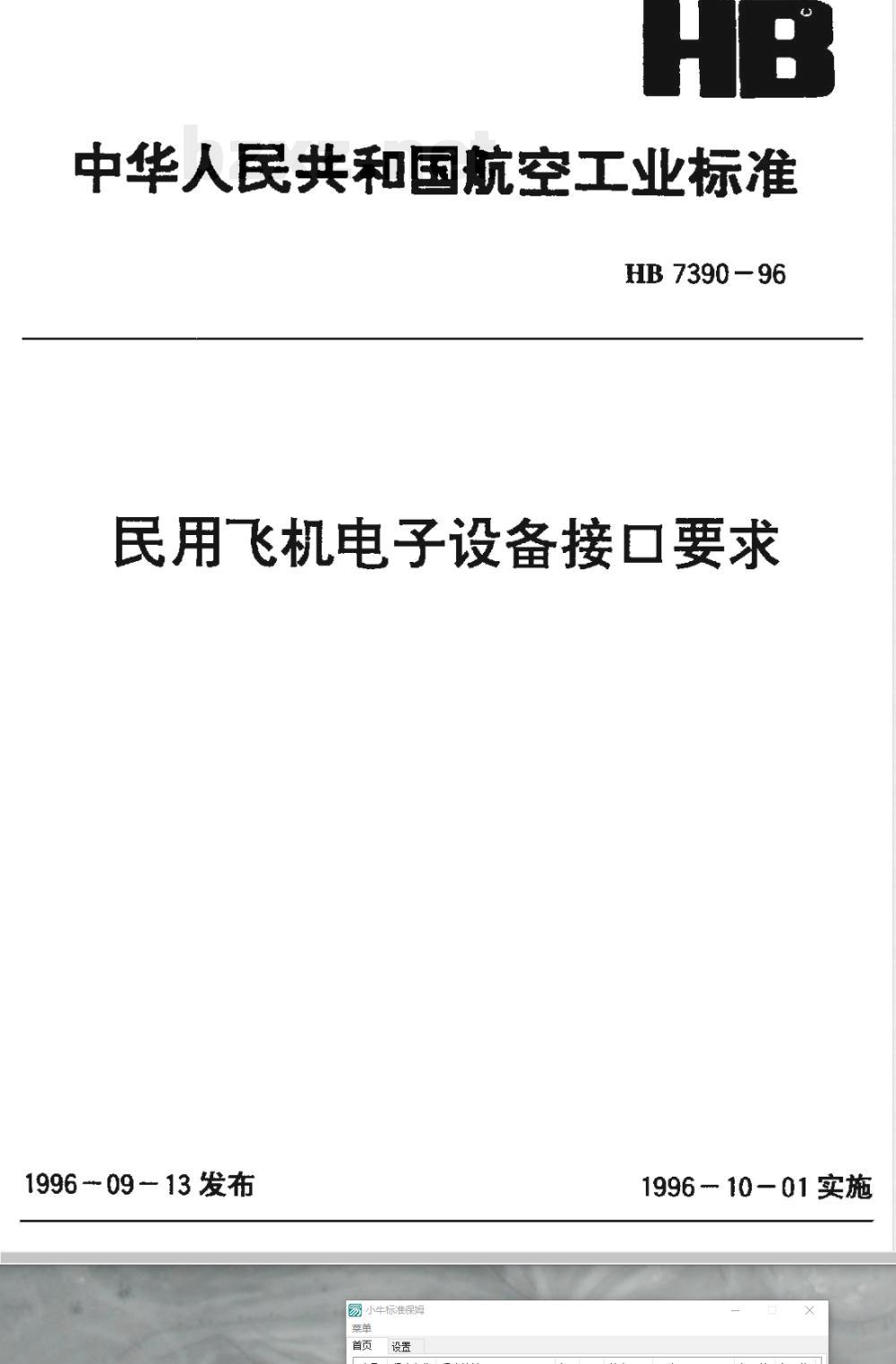

中华人民共和国航空工业标准
HB7390-96
民用飞机电子设备接口要求
1996-09-13发布
易小牛标准保
199610-01实施

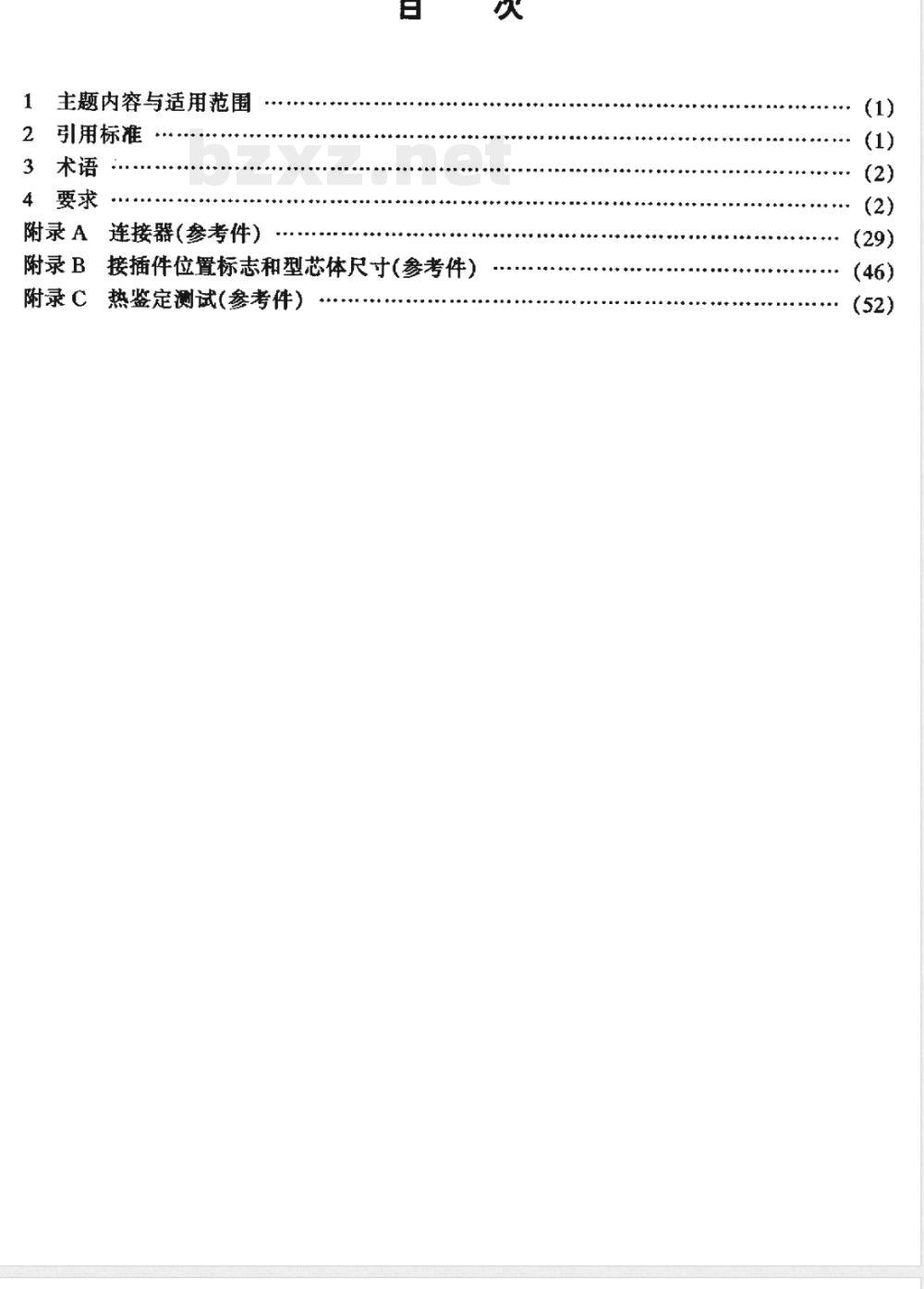

主题内容与适用范围
2引用标准
3术语
4要求
附录A连接器（参考件）
附录B接插件位置标志和型芯体尺寸（参考件）附录C热鉴定测试（参考件）

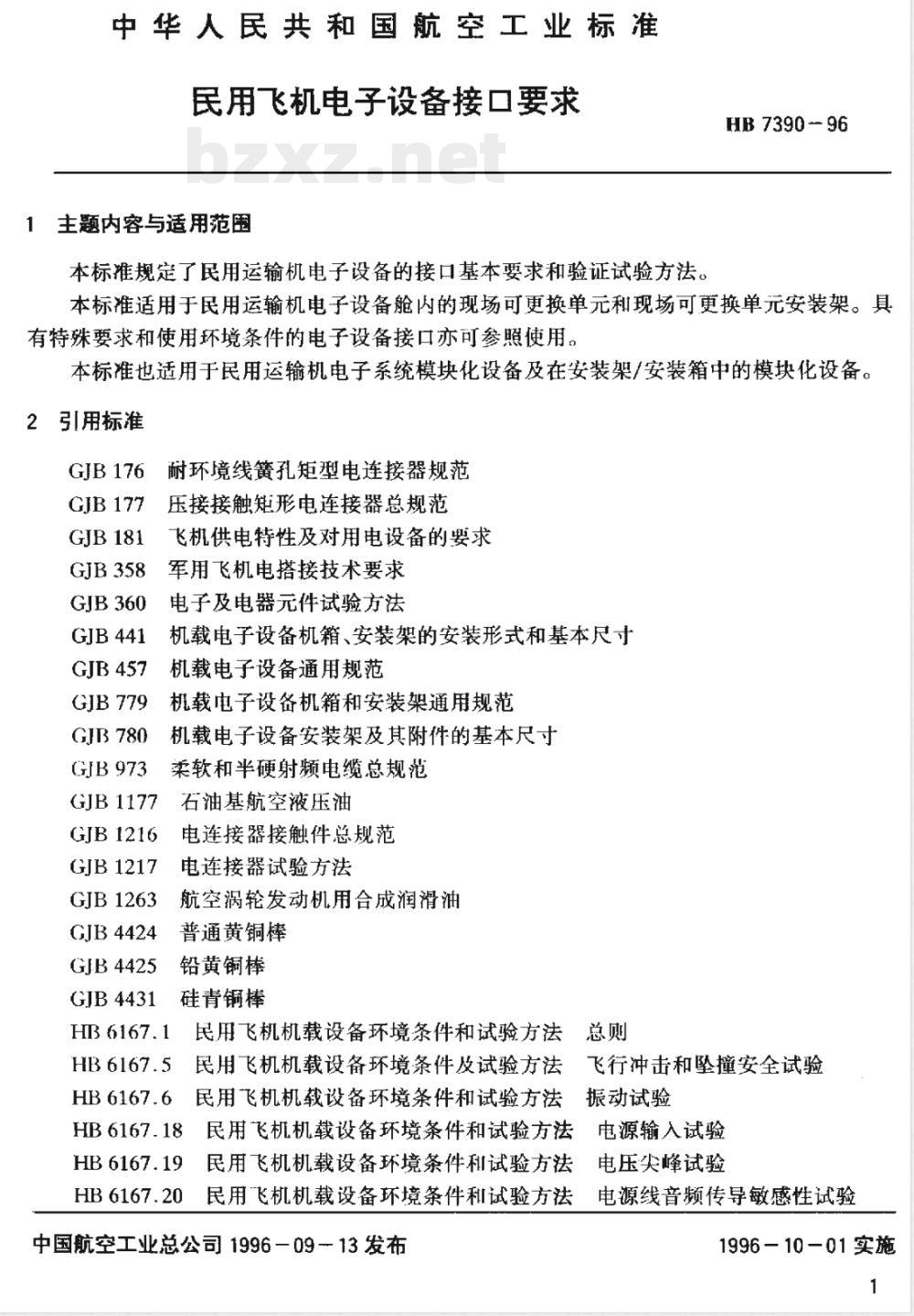

中华人民共和国航空工业标准
民用飞机电子设备接口要求
1主题内容与适用范围
本标准规定了民用运输机电子设备的接口基本要求和验证试验方法。HB7390-96
本标准适用于民用运输机电子设备舱内的现场可更换单元利现场可更换单元安装架。具有特殊要求和使用环境条件的电子设备接口亦可参照使用。本标准也适用于民用运输机电子系统模块化设备及在安装架/安装箱中的模块化设备。2引用标准
GJB176
GJB177
GJB181
GJB358
GJB360
GJB441
GJB457
GJB779
GJB780
GJB973
GJB1177
GJB1216
GJB1217
GJB1263
GJB4424
GJB4425
GJB4431
耐环境线簧孔矩型电连接器规范压接接触矩形电连接器总规范
飞机供电特性及对用电设备的要求军用飞机电搭接技术要求
电子及电器元件试验方法
机载电子设备机箱、安装架的安装形式和基本尺寸机载电子设备通用规范
机载电子设备机箱和安装架通用规范机载电子设备安装架及其附件的基本尺寸柔软和半硬射频电缆总规范
石油基航空液压油
电连接器接触件总规范
电连接器试验方法
航空涡轮发动机用合成润滑油
普通黄铜棒
铅黄铜棒
硅青铜棒
HB6167.18
HB6167.19
HB6167.20
民用飞机机载设备环境条件和试验方法总则民用飞机机载设备环境条件及试验方法飞行冲击和坠撞安全试验
民用飞机机载设备环境条件和试验方法振动试验民用飞机机载设备环境条件和试验方法电源输入试验民用飞机机载设备环境条件利试验方法电压尖峰试验
民用飞机机载设备环境条件利试验方法中国航空工业总公司1996一09一13发布电源线音频传导敏感性试验
1996-10-01实施
化学镀镍工艺
HB/Z5071
HG2-535聚四氟乙烯棒
HB7390-96
国防工业用硅橡胶材料
HG6-677

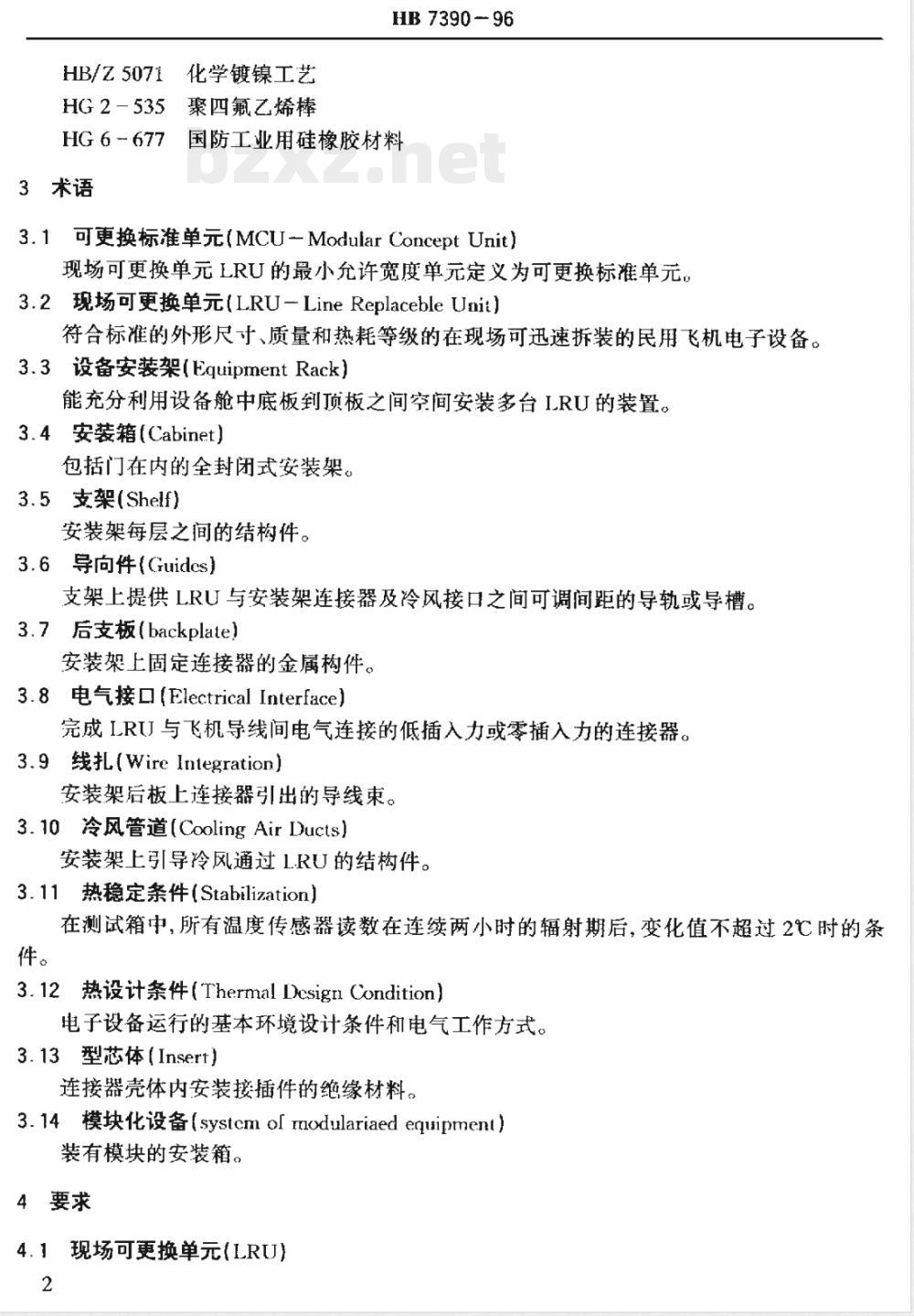

3术语
3.1可更换标准单元（MCU-ModularConceptUnit）现场可更换单元LRU的最小允许宽度单元定义为可更换标准单元。3.2现场可更换单元（LRU一LineReplacebleUnit)符合标准的外形尺寸、质量和热耗等级的在现场可迅速拆装的民用飞机电子设备。3.3设备安装架（EquipmentRack）能充分利用设备舱中底板到顶板之间空间安装多台LRU的装置。3.4安装箱（Cabinet）
包括门在内的全封闭式安装架。3.5支架（Shelf)
安装架每层之间的结构件。
3.6导向件（Guides）
支架上提供LRU与安装架连接器及冷风接口之间可调间距的导轨或导槽。3.7后支板（backplate）
安装架上固定连接器的金属构件。3.8电气接（ElectricalInterface)完成LRU与飞机导线间电气连接的低插入力或零插入力的连接器。3.9线扎(WireIntegration）
安装架后板上连接器引出的导线束。3.10冷风管道（CoolingAirDucts)安装架上引导冷风通过LRU的结构件。3.11热稳定条件（Stabilization）在测试箱中，所有温度传感器读数在连续两小时的辐射期后，变化值不超过2℃时的条件。
3.12热设计条件（ThermalDesignCondition）电子设备运行的基本环境设计条件和电气工作方式。3.13型芯体（Insert)
连接器壳体内安装接插件的绝缘材料。3.14模块化设备（systcmolmodulariaedequipment）装有模块的安装箱。
4要求
现场可更换单元（LRU）

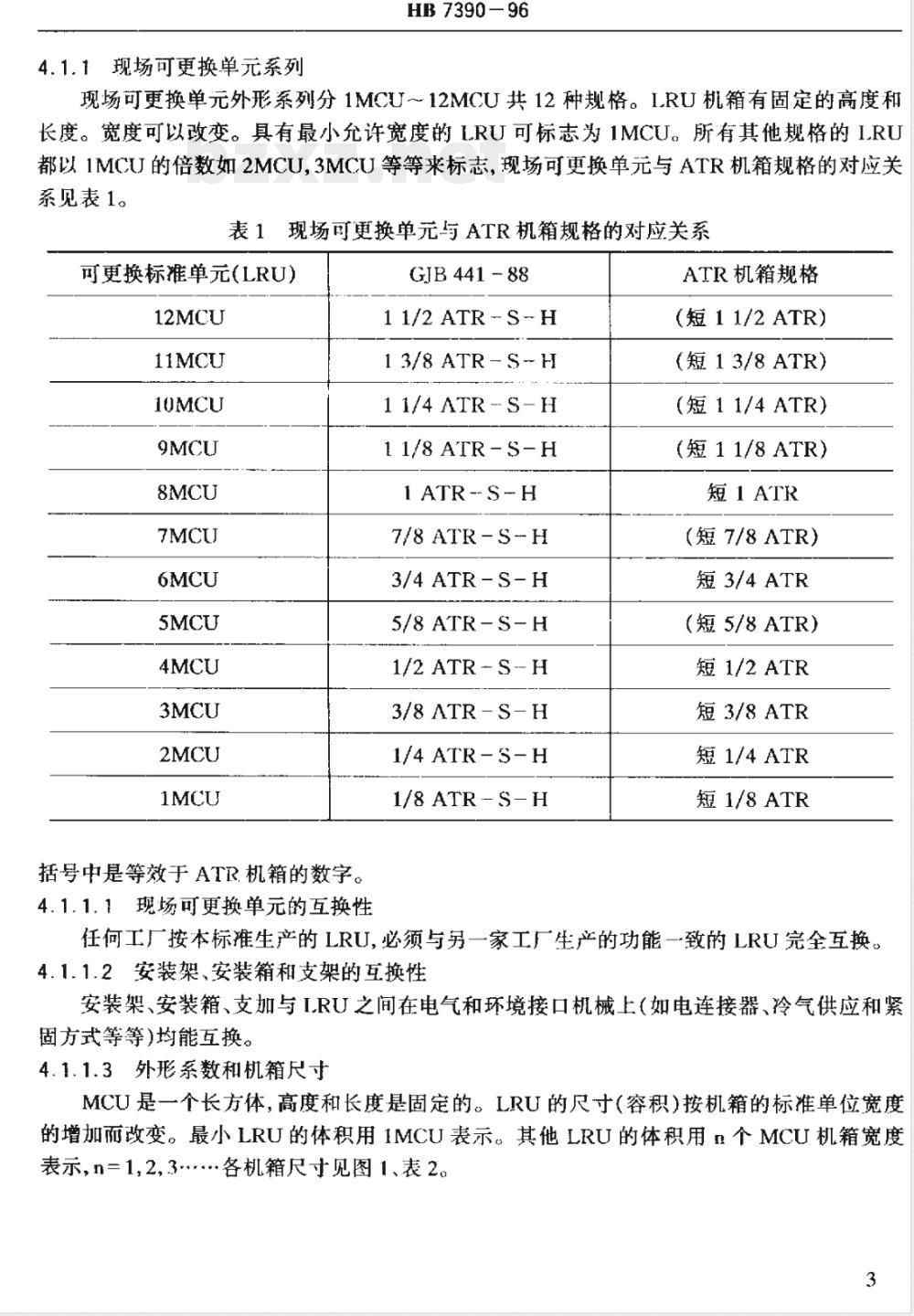

4.1.1现场可更换单元系列
HB7390-96
现场可更换单元外形系列分1MCU～12MCU共12种规格。IRU机箱有固定的高度和长度。宽度可以改变。具有最小允许宽度的LRU可标志为1MCU。所有其他规格的1.RU都以1MCU的倍数如2MCU3MCU等等来标志，现场可更换单元与ATR机箱规格的对应关系见表1。
表1现场可更换单元与ATR机箱规格的对应关系可更换标准单元（LRU）
括号中是等效于ATR机箱的数字。4.1.1.1现场可更换单元的互换性GIB441-88
11/2ATR-S-H
1 3/8 ATR-S-H
11/4ATR-S-H
11/8ATR-S-H
1ATR-S-H
7/8ATR-S-H
3/4ATR-S-H
5/8ATR-S-H
1/2ATR-S-H
3/8ATR-S-H
1/4ATR-S-H
1/8ATR-S-H
ATR机箱规格
(短11/2ATR）
(短13/8ATR)
(短11/4ATR)
（短11/8ATR）
短1ATR
(短7/8ATR）
短3/4ATR
（短5/8ATR）
短1/2ATR
短3/8ATR
短1/4ATR
短1/8ATR
任何工厂按本标准生产的LRU，必须与另一家工厂生产的功能一致的LRU完全互换。4.1.1.2安装架、安装箱和支架的互换性安装架、安装箱、支加与IRU之间在电气和环境接口机械上（如电连接器、冷气供应和紧固方式等等)均能互换。
4.1.1.3外形系数和机箱尺寸
MCU是一个长方体，高度和长度是固定的。LRU的尺寸（容积）按机箱的标准单位宽度的增加而改变。最小LRU的体积用1MCU表示。其他LRU的体积用n个MCU机箱宽度表示，n=1,23.各机箱尺寸见图1、表2。3
(800)2-
连接器型号
M最小
HB7390-96
尺寸M
15.2(0.60)
25.4(1.00)
43.9(1.73)
L(参考）
尺寸N
10.4(0.41)
20.6(0.81)
39.0(1.54)
2.5最大
前连接器凸缘装配
3.4(0.13)
2.9(0.11)
0.4(0.015)B
L,(参考）
后连接器凸缘装配
图1标准LRU外形尺寸
5最大
注：①后盖板厚度为2.5mm(0.10In.）其最人厚度由A区决定，除装配连接器的金属构件外不允许在A区安装其他零件。
②尺寸单位为国际单位制（mm）括号内为英制（In.）4
LRU型号
宽度W
25.4±0.3
57.2±0.5
90.4±0.5
124.0t0.3
157.2*0.5
190.5±0.5
223.3*0.5
256.3+0.5
289.3±0.5
322.3±0.5
355.3±0.5
388.4±0.5
HB7390
表2标准LRU外形尺寸
长度L
1.00±0.010
2.25±0.020
3.56±0.020
4.88*0.020
6.19±6.020
7.50±0.020
8.79+0.020
10.09±0.02g
11.39t0.020
12.6910.020
13.99±0.020
15.29*0.020
4.1.1.4现场可更换单元紧定
±0.04ln.
长L最大（参考)
紧定装置应能将LRU上和安装架上电连接器对相对接，并紧固LRU.又能卸出与安装架上电连接器对接的LRU。紧定方式、结构形式和基本尺寸见图2、表3。也可用GJB441中第4.5.1.7条的B型紧定装置。
尺寸J±0.5mm
尺寸J±0.02In
紧定装置尺寸
HB7390-96
1.0(0.04)
p26.7mm（1.06）最大
图2紧定装置的紧定方式、结构形式和基本尺寸（第一幅）1.0(0.04)
HB7390-96
1.0(0.04)
R0.76(0.03)
0.5(0.02)
0.00(0.00)
9.65±0.76
(0.38±0.03)
图2（第2幅）
4.06±0.76
（0.16±0.03）
（9100）
注：1）当LRU上矩型连接器插头和安装架后板矩型连接器插座完全对接时，由尺寸K、L（轴向位置和支架长方向）形成的0角为17°土8\，此角度为最佳连接位置。LRU应能经受如下的力：
a。从机箱前方传来的前紧定钩压力：b.从机箱后部传来电连接器压力；c：图2所示前紧定装置向下的压力：d.拆卸LRU时拔出力；
e.规定的飞行负荷所产生的压力。压力和拔力的最大许用值见表4。7
LRU(MCU)
对LRU的紧定要求为：
HB7390-96
表4压力和拔出力的最大允许用值由前紧定装置或其他装置所施加的最大轴向力560N(125Ib)
1120N(250Ib)
a.LRU的前端必须紧固在安装架上；b.LRU的电连接器与安装架上电连接器保持完全对接位置；C.紧定件必需能容纳LRU和LRU在长度方向的全部公差；d.能迅速更换和拆卸紧定件已失效的LRU；e：紧定力应大于电连接器插针（插孔）对接时的插入力，以保证LRU与安装架存在允许的位置偏差时，LRU能牢固地紧定在安装架上。4.1.1.5前面板凸出部份
所有的凸出物，如前紧定钩、把手、开关、按钮及测试连接器不得超出图3所示的阴影区内。
324参考
图3前面板允许突出物区域（阴影部分）注：①所有突出部分如固定块、手柄、开关，把手、测试连接器和指示器都应如图所示置广阴影区（处于紧固位置）。②图中尺寸包括紧固件和涂层。4.1.1.6后盖板
LRU的后盖板主要用于安装电连接器和连接冷却空气供应源。其它用途不得妨碍LRU与设备安装架的连接，其它凸出物尺寸不得大于2mm。后盖板最大厚度为2.5mm。LRU上电连接器位置必须符合图4中的规定。在安装时、安装后或正在拆卸时，LRU的后盖板的变形挠度都必须限止在图3中规定尺寸324mm内。
HB7390-96
0.3(0.010K
.4(0.015T
a安装架后视图
0. 3(0.010B
0.6(0.025W
2MCU12MCU
b机箱后视图
图4连接器位置
注：1)连接器凸台的底面必须触及基础面K或不高于K0.1mm(0.004In.）。2）连接器凸台的底面必须与基准面B齐平或不得低于基准面B0.3mm（0.01In.）。9
4.1.1.7最大重量
HB7390-96
现场可更换单元的最大重量应符合表5规定。为了便于装卸，最大的LRU重量不得超过20kg。
表5LRU最大重量
LRU机箱型号
最大允许重量kg
注：本表中的“重量\是指质。由弹簧秤或天平来确定。弹簧秤的刻度按质量标注，在重力加速度g=9.80665m/s条件下校准。质量单位为kg。
4.1.1.8定位
LRU连接时的定位方法应符合第4.3.2条的规定，以防止在安装架上安装LRU时出现位置偏差。
4.1.1.9滑动力
LRU沿安装架滑动的滑动力决定于LRU重量、LRU和安装架材料、表面粗糙度及安装架密封圈结构。滑动力不应超过100N(23Ibs)。4.1.2冲击、振动和加速度
LRU、安装架、连接器和线扎等LRU与飞机安装架间的减振抗冲击的结构件，应符合表6规定。
表6环境条件
环境条件
机械冲击
加速度
2个轴线9g
向上2g
向下4.5g
安装架
各种飞机自
行确定要求
各种飞机自
行确定要求
连接器
附录A
各种飞机自
行确定要求
各种飞机自
行确定要求
