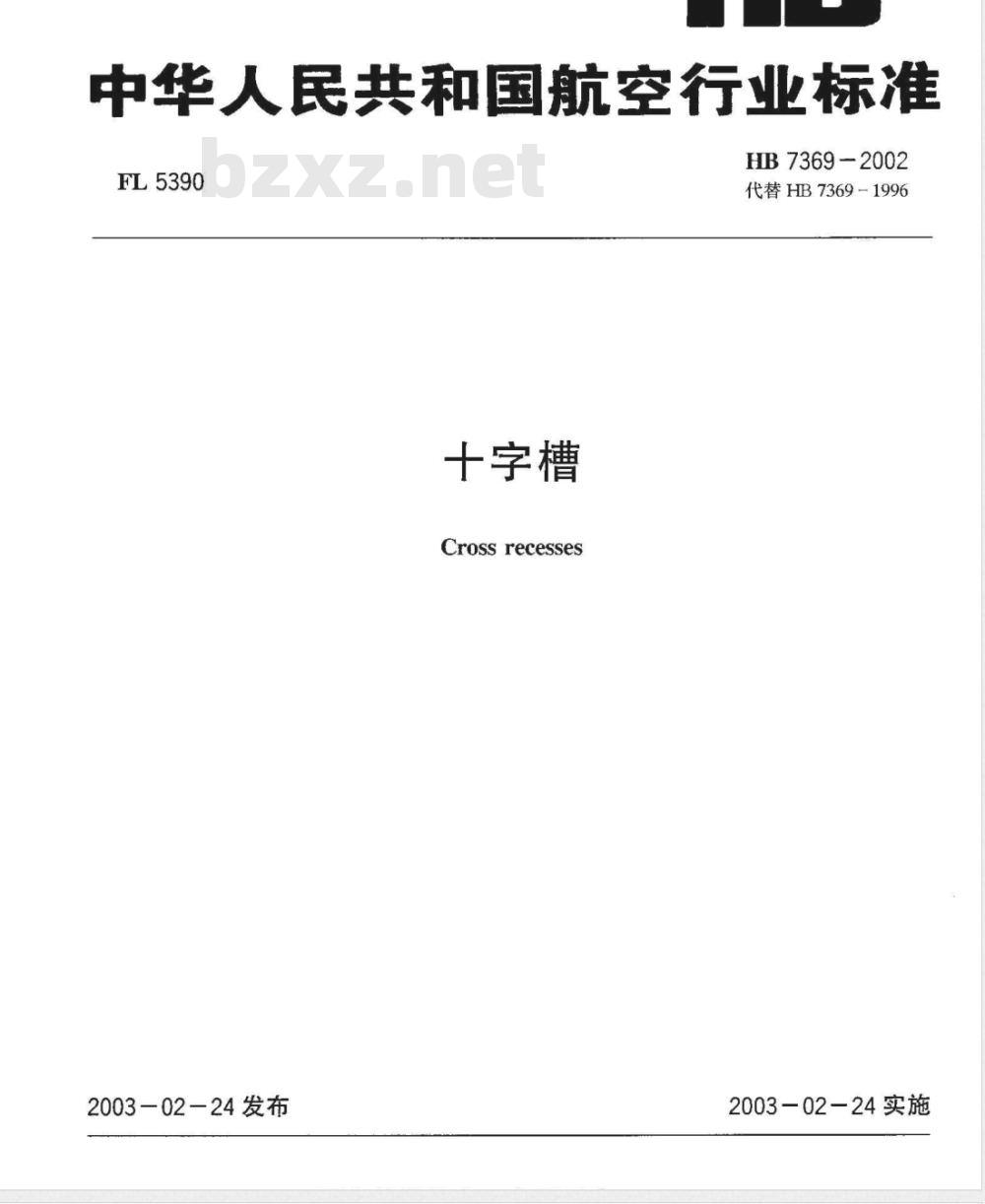

十字槽
Crossrecesses
HB7369-2002
代替HB7369-1996
2003-02-24实施
本标准代替HB7369-1996《十字槽》，HB7389-1996限制使用。HB7369-2002

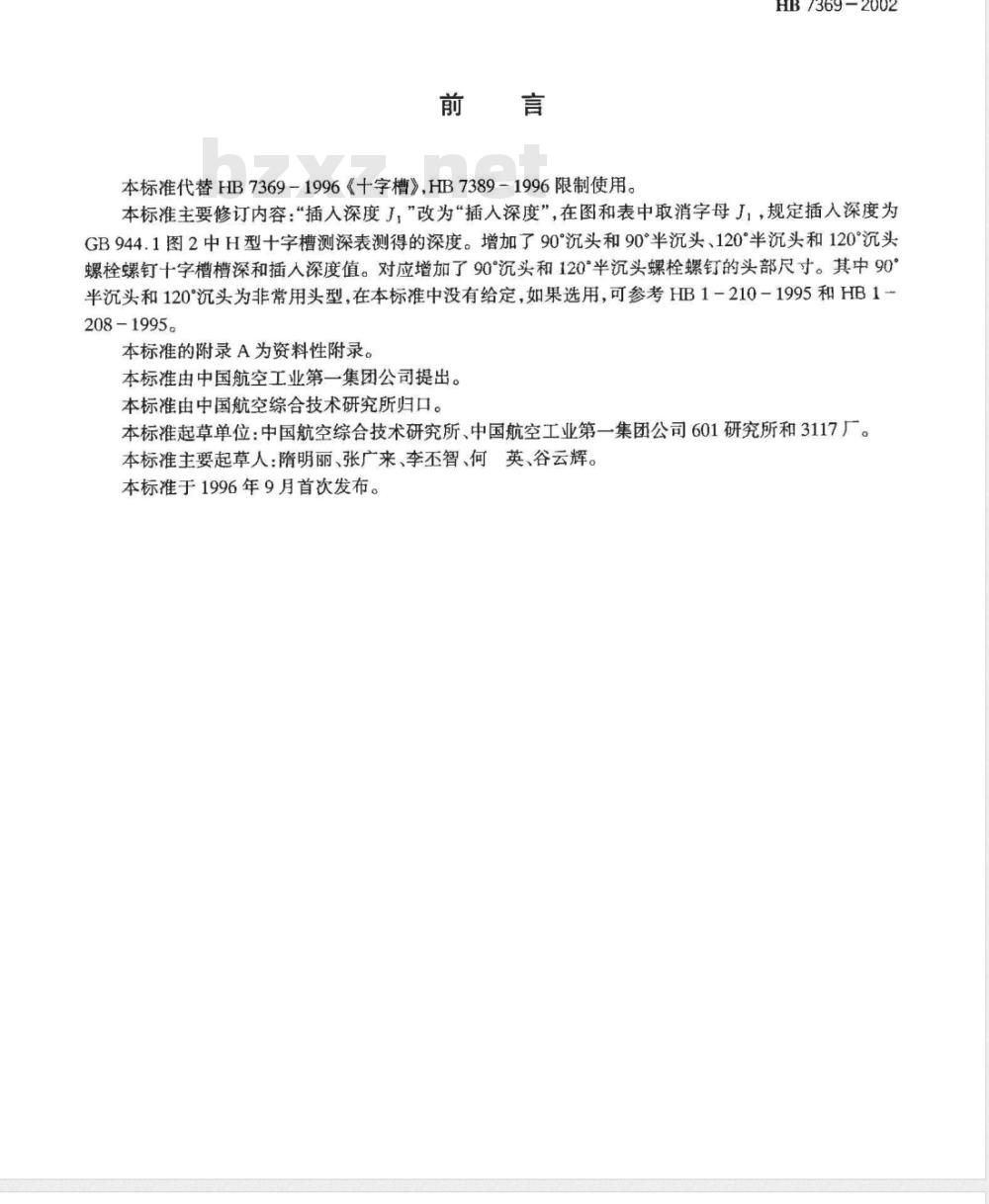

本标准主要修订内容：“插人深度J，”改为“插人深度”，在图和表中取消字母J，，规定插入深度为GB944.1图2中H型十字槽测深表测得的深度。增加了90°沉头和90°半沉头、120半沉头和120°沉头螺栓螺钉十字槽槽深和插人深度值。对应增加了90沉头和120°半沉头螺栓螺钉的头部尺寸。其中90°半沉头和120°沉头为非常用头型，在本标准中没有给定，如果选用，可参考HB1-210-1995和HB1-208-1995。
本标准的附录A为资料性附录。
本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、中国航空工业第一集团公司601研究所和3117厂。本标准主要起草人：隋明丽、张广来、李不智、何英、谷云辉。本标准于1996年9月首次发布。
1范围
十字槽
HB7369-2002
本标准规定了十字槽的型式与尺寸和插入深度量规头部的型式与尺寸，并规定了平头、100°沉头、100°减小型沉头、扁圆头、90°沉头、90°半沉头、120°半沉头和120°沉头螺栓和螺钉的十字槽槽号及其深度。
本标准适用于航空螺栓和螺钉。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB944.1十字槽
3十字槽

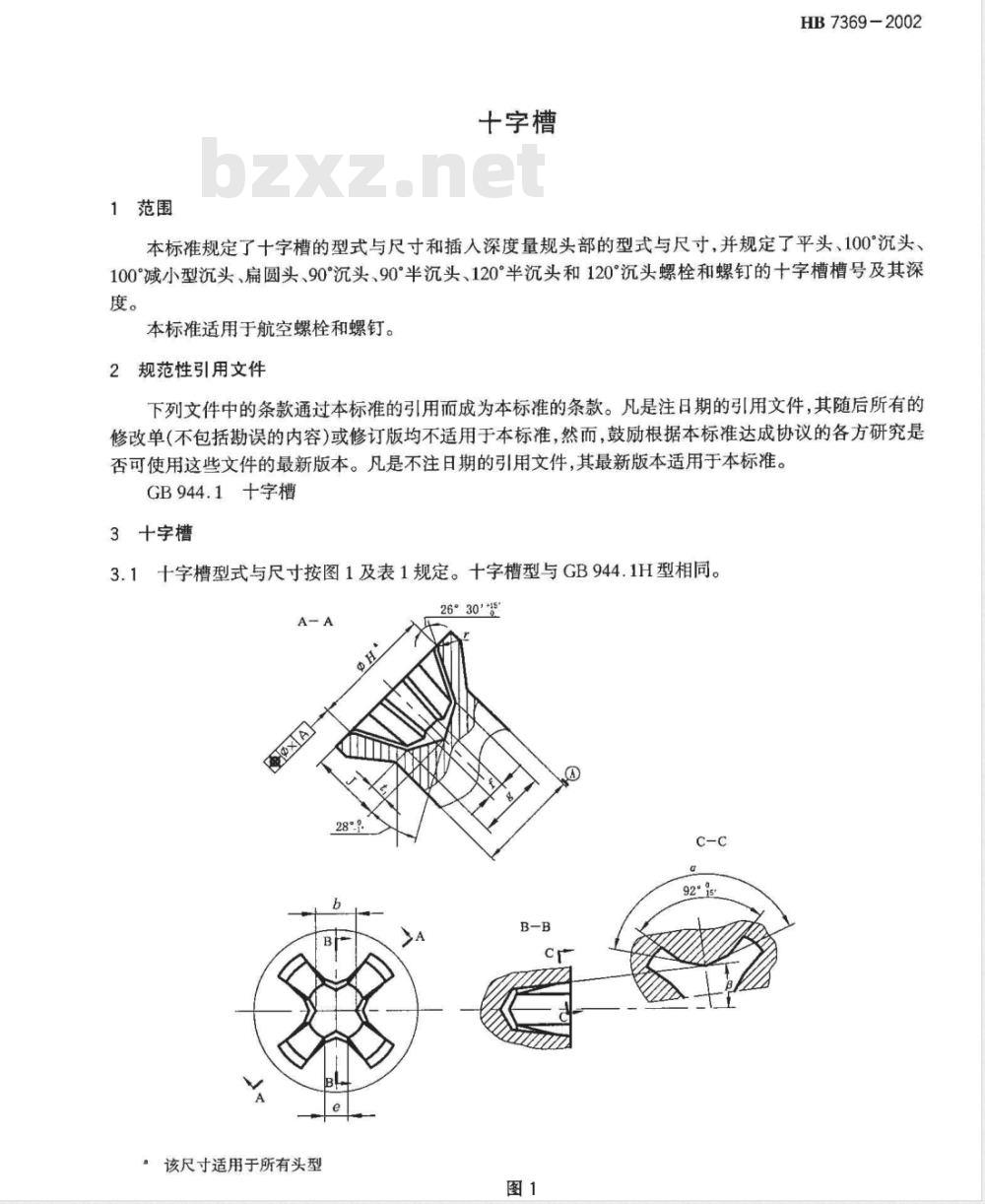

3.1十字槽型式与尺寸按图1及表1规定。十字槽型与GB944.1H型相同。A-A
该尺寸适用于所有头型
26°30'15
92°95
HB7369-2002
的规定。若槽号、槽深不按表3至表8规定时，则标记为：十字槽按HB7369-槽号×Jmax。表1
(参考）
0.31~0.36
0.51~0.56
0.79~0.84
0.66~0.74
表中给出的尺寸都是理论值，供模具制造用，在制品上不予检查。0号槽的α角以rmm=0.25mm；rmx=0.36mm代替。5°45
1.98~2.03
0.79~0.86
单位为毫米
2.39~2.44
1.19~1.27

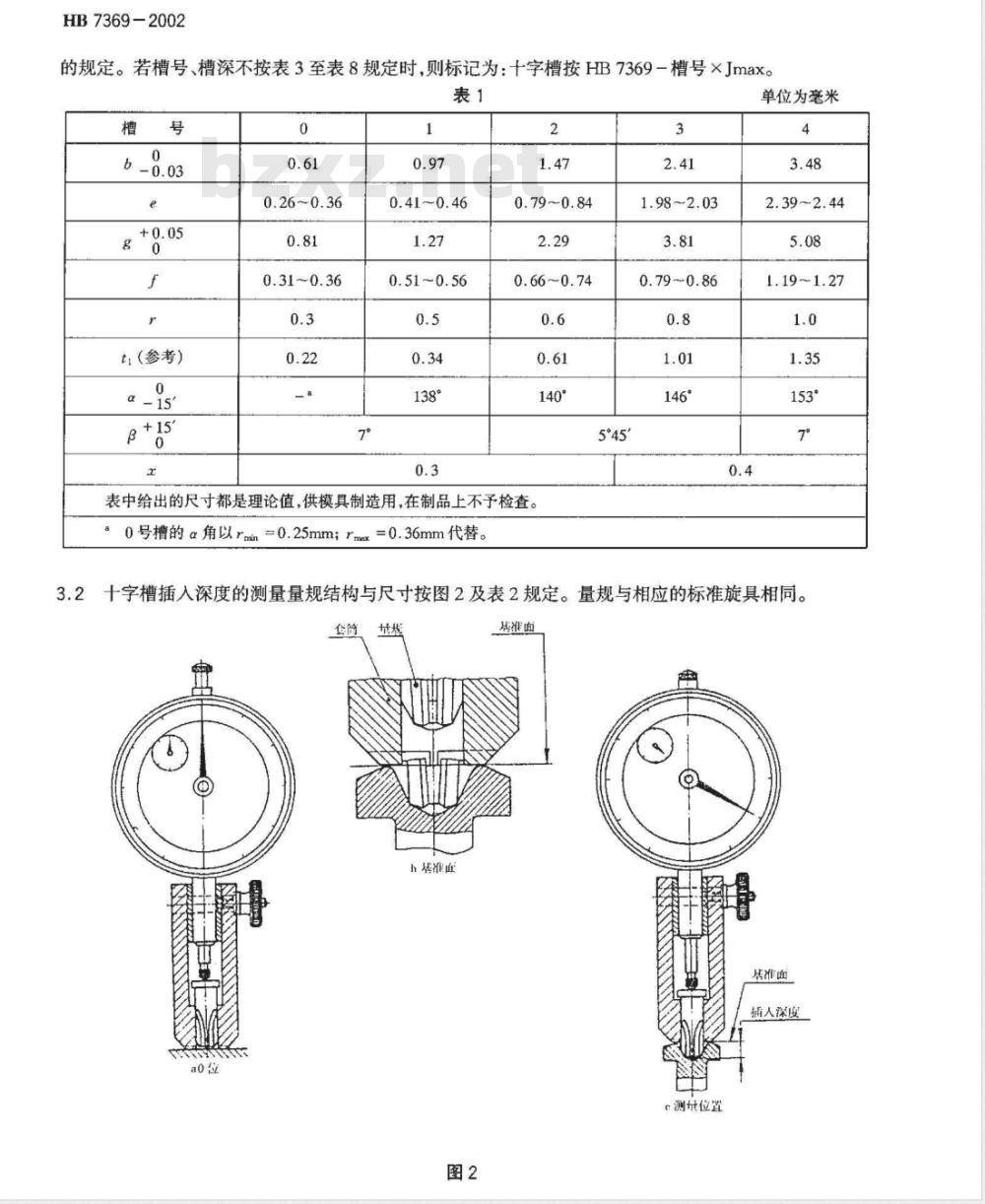

3.2十字槽插入深度的测量量规结构与尺寸按图2及表2规定。量规与相应的标准旋具相同。您简
小塔雅面
基准面
基准面
捕人深度
测量位置
0号槽的α角以r=0.25±0.025mm代替。3.3十字槽槽深和插入深度
HB7369-2002
单位为毫米

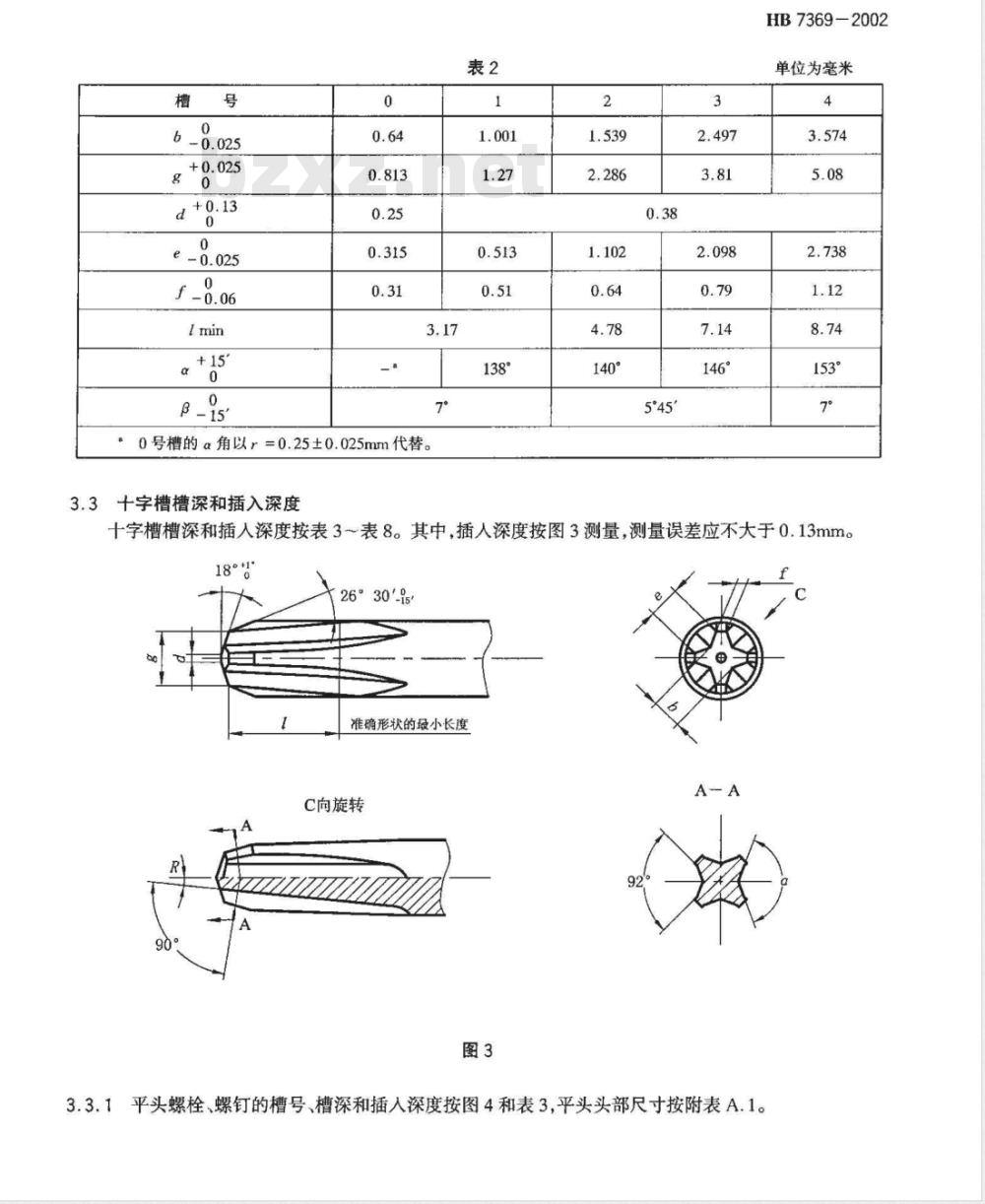

十字槽槽深和插人深度按表3表8。其中，插人深度按图3测量，测量误差应不大于0.13mm18°
26°30-15
准确形状的最小长度
C向旋转
3.3.1平头螺栓、螺钉的槽号、槽深和插入深度按图4和表3，平头头部尺寸按附表A.1。HB7369-2002
螺纹规格
单位为毫米
插人深度
100°沉头螺栓、螺钉的槽号、槽深和插入深度按图5和表4，100°沉头头部尺寸按附表A.2。中H
螺纹规格
HB7369-2002
单位为毫米
插入深度
100°减小型沉头螺栓、螺钉的槽号、槽深和插人深度按图6和表5，100°小沉头头部尺寸按附表中H
HB7369-2002
螺纹规格
单位为毫米
插人深度
扁圆头螺栓、螺钉的槽号、槽深和插人深度按图7和表6，扁圆头头部尺寸按附表A.4。PH
螺纹规格
单位为毫米
插入深度
90°沉头和90°半沉头螺栓、螺钉的槽号、槽深和插入深度按图8和表7。90°沉头头部尺寸按附表螺纹规格
a）90°沉头
90°半沉头
HB7369-2002
单位为毫米
插人深度
3.3.6120°半沉头和120°沉头螺栓、螺钉的槽号、槽深和插入深度按图9和表8。120°半沉头头部尺寸按附表A6
HB7369-2002
螺纹规格
a）120沉头
120°半沉头
单位为毫米
插入深度
附录A
（资料性附录）
平头、100°沉头、100°小沉头、扁圆头、90°沉头、120°半沉头头部尺寸HB7369-2002
本附录规定了平头、100°沉头、100°小沉头、扁圆头、90°沉头、120°半沉头头部结构尺寸。A.1平头头部结构尺寸见图A.1和表A.1。R0.20.5
螺纹规格
基本尺寸
极限偏差www.bzxz.net
基本尺寸
极限偏差
单位为毫米
