【航空工业行业标准(HB)】 抗剪型干涉配合连接平头螺栓

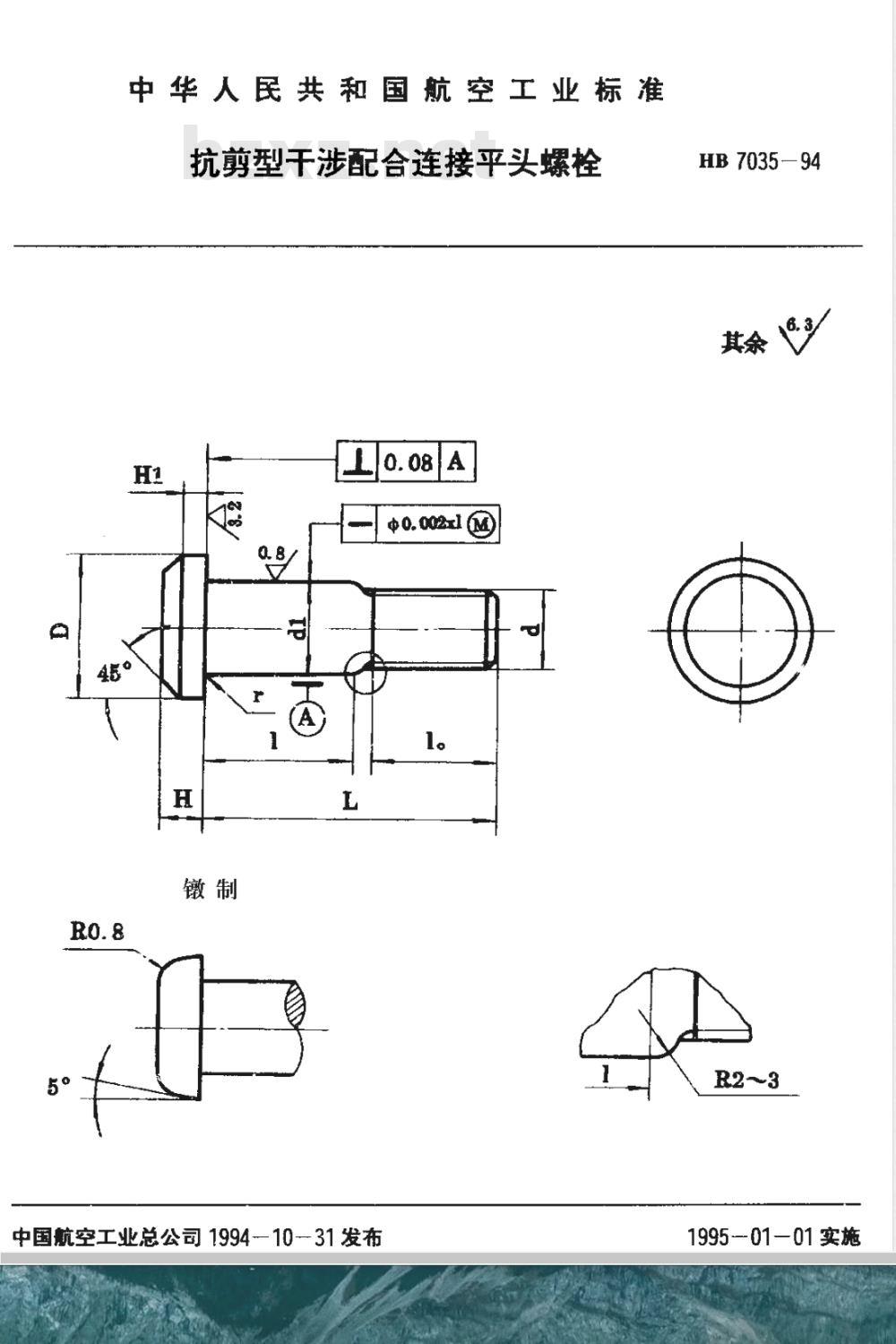

中华人民共和国航空工业标准
抗剪型干涉配合连接平头螺栓
sp 0. 002xl (M
中国航空工业总公司1994-10-31发布HB 7035—94
R2～3
1995-01-01实施
基本尺寸
极限偏差
1。参考
HB 7035-94

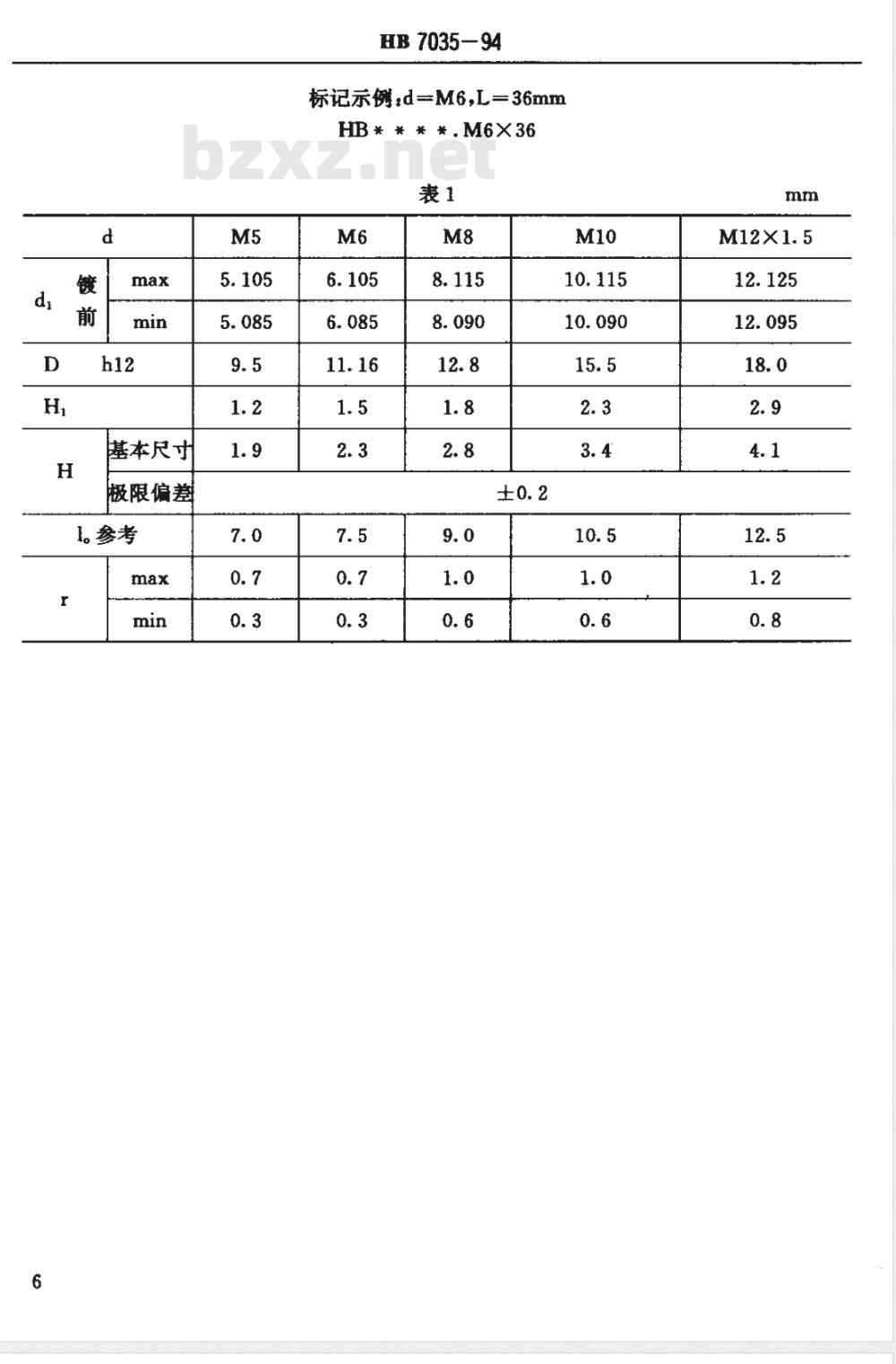

标记示例：d=M6,L=36mm
HB****.M6×36

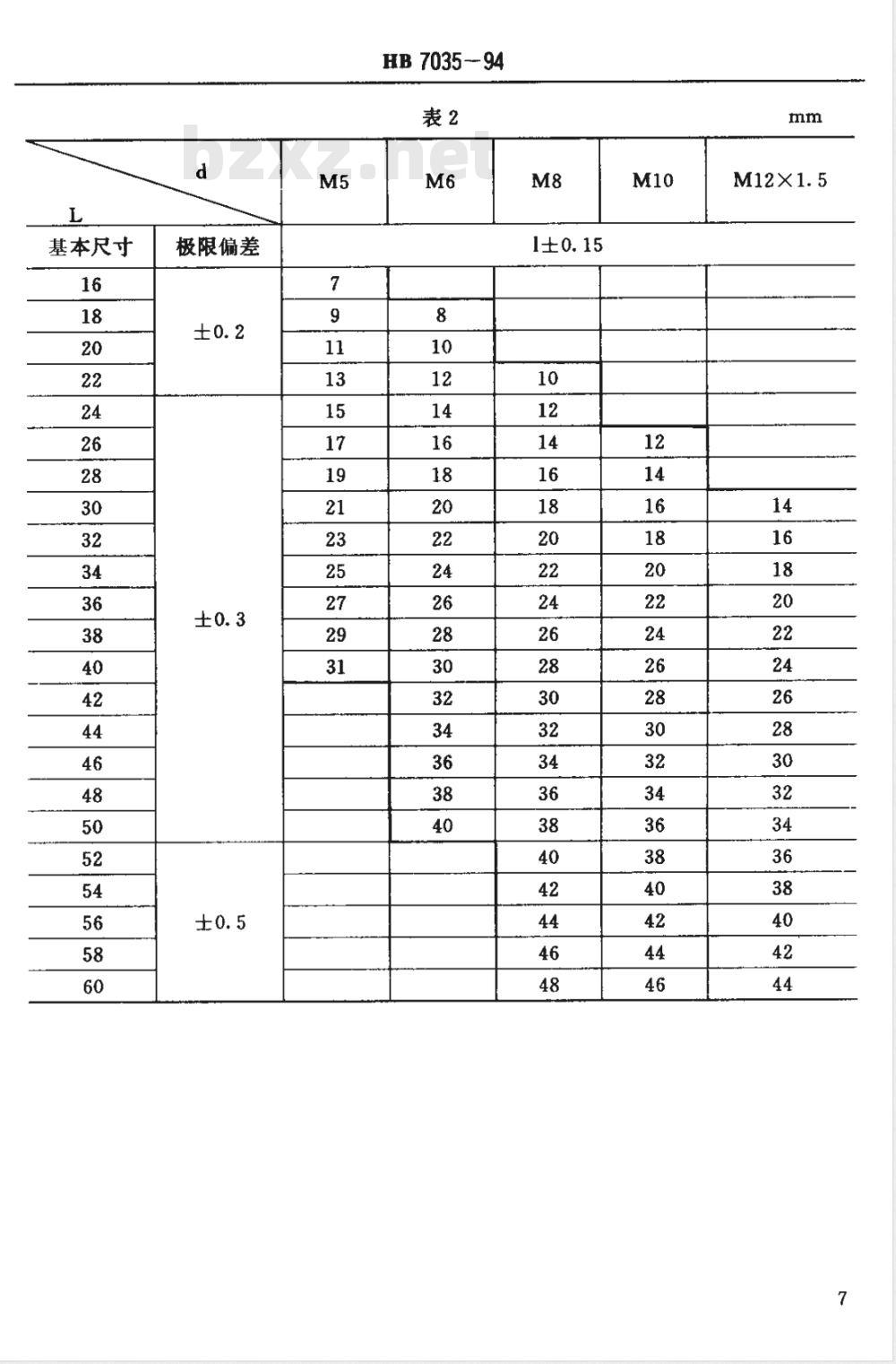

基本尺寸
极限偏差
HB 7035 -- 94
材料：30CrMnSiA
热处理：0g=1175土100MPa
HB7035—94
表面处理：镀锅钝化，镀层厚度5一8μ。润滑：十六醇
制孔与安装按附录 A
剪切强度按GJB124一86
其它技术条件按GJB12386

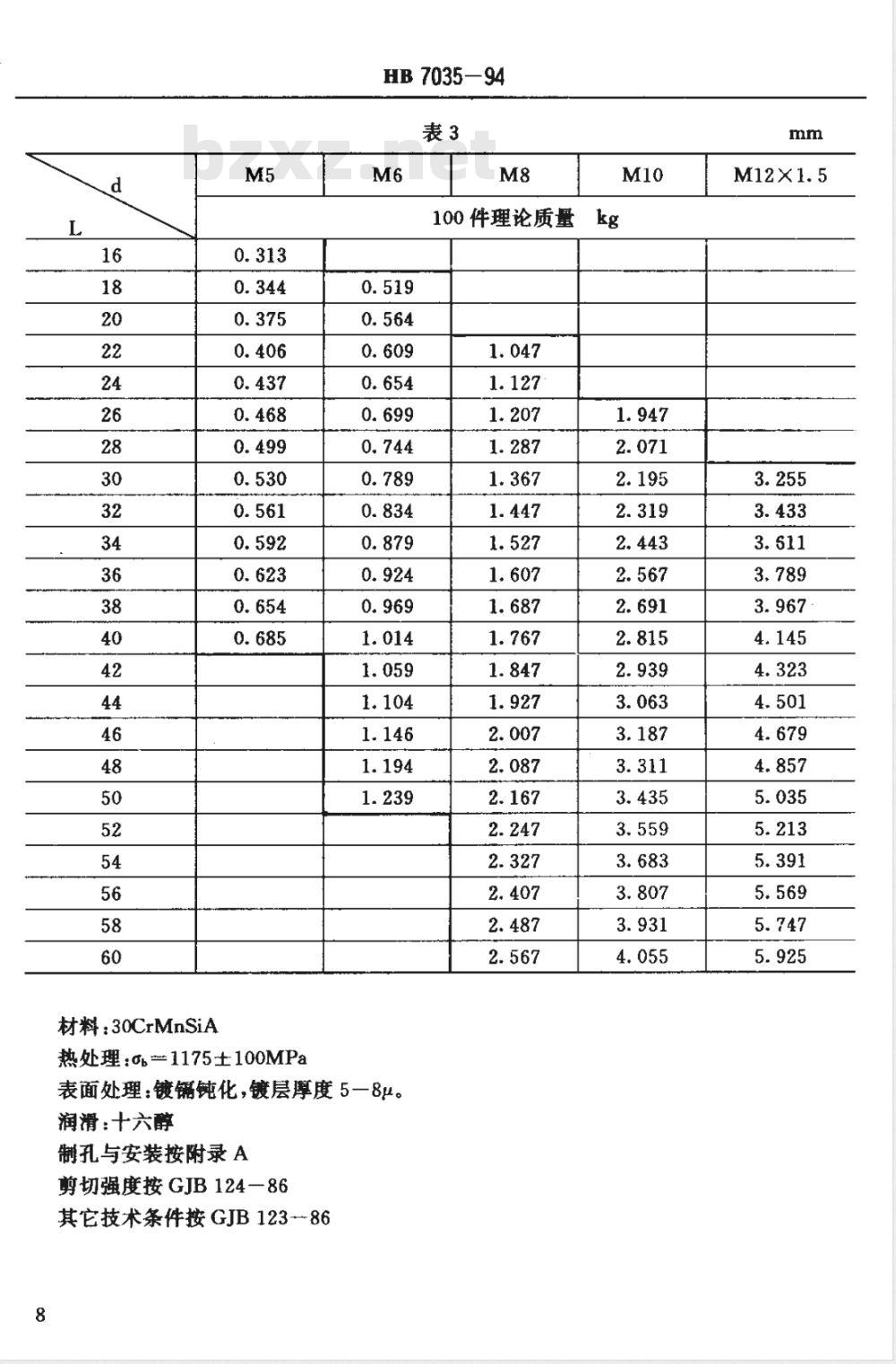

100件理论质量
A1使用范围下载标准就来标准下载网
HB 7035-94

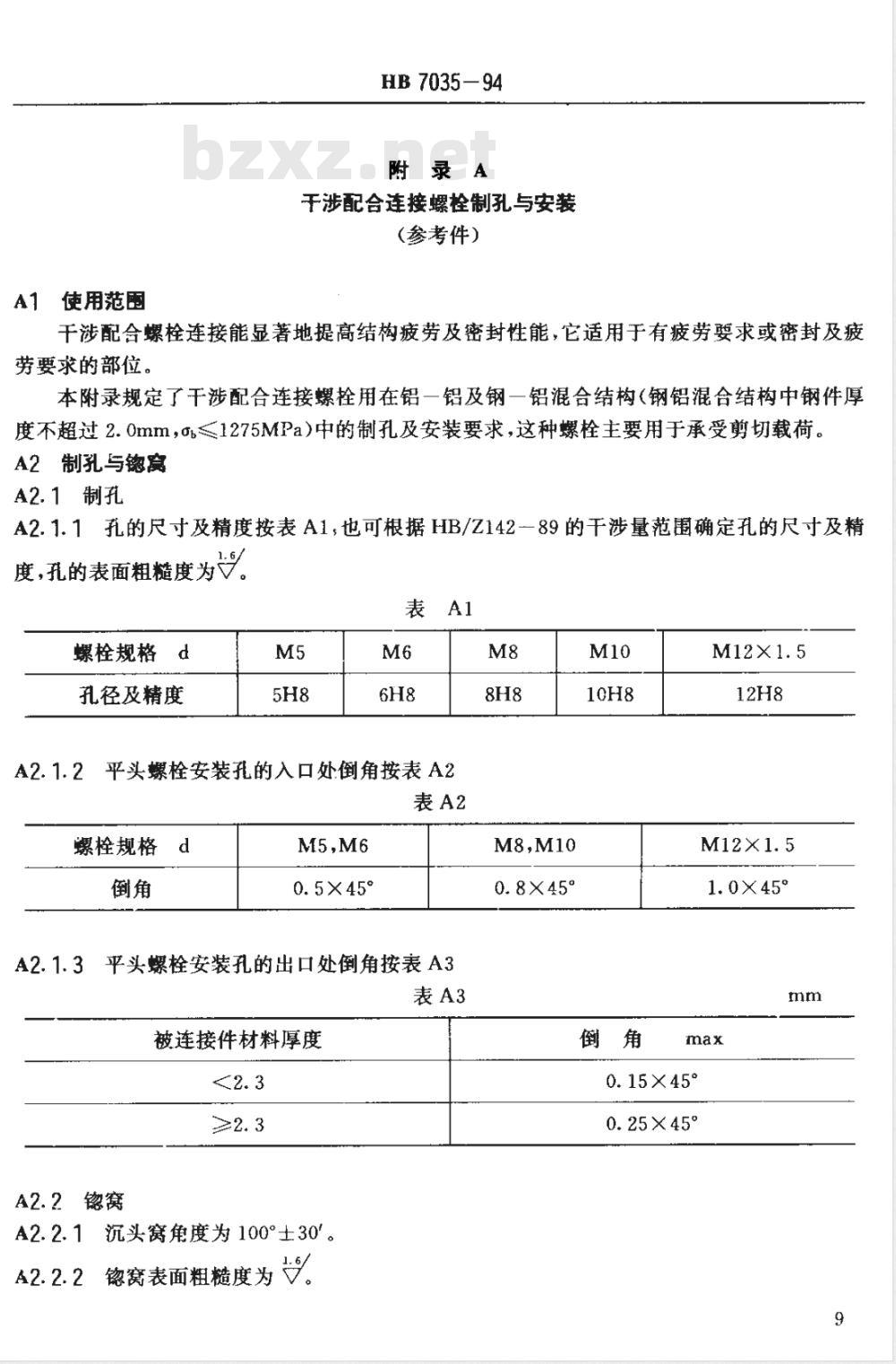

附录A
干涉配合连接螺栓制孔与安装
（参考件）
干涉配合螺栓连接能显著地提高结构疲劳及密封性能，它适用于有疲劳要求或密封及疲劳要求的部位。
本附录规定了干涉配合连接螺栓用在铝一铝及钢一铝混合结构(钢铝混合结构中钢件厚度不超过2.0mm，%≤1275MPa）中的制孔及安装要求，这种螺栓主要用于承受剪切载荷。A2 制孔与锶度
A2.1制孔
A2.1.1孔的尺寸及精度按表A1，也可根据HB/Z142一89的干涉量范围确定孔的尺寸及精度,孔的表面粗糙度为V。
螺栓规格d
孔径及精度
表 A1
A2.1.2平头螺栓安装孔的入口处倒角按表A2表A2
螺栓规格
0.5×45°
A2.1.3平头螺栓安装孔的出口处倒角按表A3表A3
被连接件材料厚度
A2.2銘窝
A2.2.1沉头窝角度为100°±30°。A2.2.2
徳窝表面粗糙度为。
M8,M10
1.0×45°
0.25×45°
HB 7035-94
A2.2.3孔与沉头窝交界处应制圆弧，圆弧尺寸按表A4。表A4
螺栓规格d
圆角R
A2.2.4沉头窝轴线与孔轴线的同轴度及沉头窝偏角见图A1窝轴线
A3螺栓安装
A3.1螺栓长度选择
A3.1.1按图A2测量被连接件夹层厚度。A3.1.2根据图A2测量的夹层厚度，按图A3校核螺栓长度。A3.2安装
孔轴线
A3.2.1安装前螺栓表面应涂十六醇润滑，若螺栓光杆上润滑层损坏，则应重新润滑。A3.2.2安装螺栓时，被连接件必须牢固地夹紧在一起。A3.2.3螺栓可先用手锤定位，然后用铆枪将螺栓打入孔中，直到螺栓头就位。视结构情况选择合适的顶铁进行支撑，以防止结构变形和损伤。也可用下列方法安装螺栓：在螺栓出口端用制有比螺栓安装孔直径大0.5mm的带孔的铝合金垫块支撑并用铆钉将螺栓打入。
A3.2.4在安装过程中只要制孔和螺栓都满足要求，在螺栓出口端孔周围允许有轻微凸起。A3.2.5螺栓安装过程中只能用扳手转动螺母，不允许扳动螺栓头。A4螺栓的拆卸
hhhhhhhhihhl
HB 7035—94
A4.1干涉配合连接螺栓-般为不可拆卸连接。必须拆卸时，需逆转螺母使其与螺栓末端齐平，再用手锤敲打使螺栓松动，然后拆除螺母，并用一个比螺栓直径小的光滑平冲头将螺栓打出。为防止结构变形和损伤，敲打螺栓末端时应在螺栓头部支撑牢固。A4.2螺栓拆卸后，当孔已损伤或尺寸超过规定时，应采用加大规格的螺栓，其尺寸视具体情况由设计选用。
A4.3其它安装要求按HB/Z223.2一92。附加说明：
本标准由中国航空工业总公司三（)-所提出。本标准由中国航空工业总公司六)一所、西北工业大学和三〇一所负责起草。本标准主要起草人：张广来、余公藩、刘剑霄、庞嘉水。11
