【航空工业行业标准(HB)】 计算机制图规定

中华人民共和国航空工业标准
HB 6881--93
计算机制图规定
199406-01 发布
中国航空工业总公司
199406-01实施

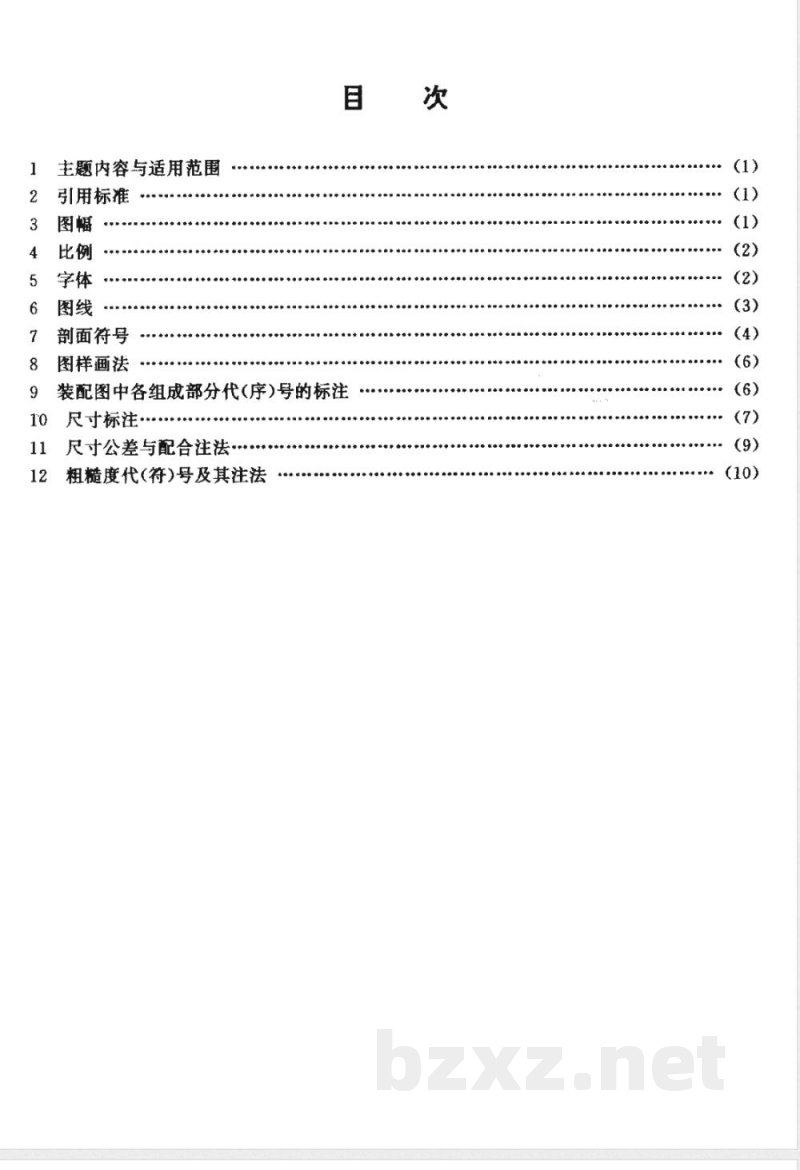

主题内容与适用范围
引用标准
剖面符号
图样画法
装配图中各组成部分代（序）号的标注尺寸标注：
尺寸公差与配合注法
12粗糙度代(符)号及其注法

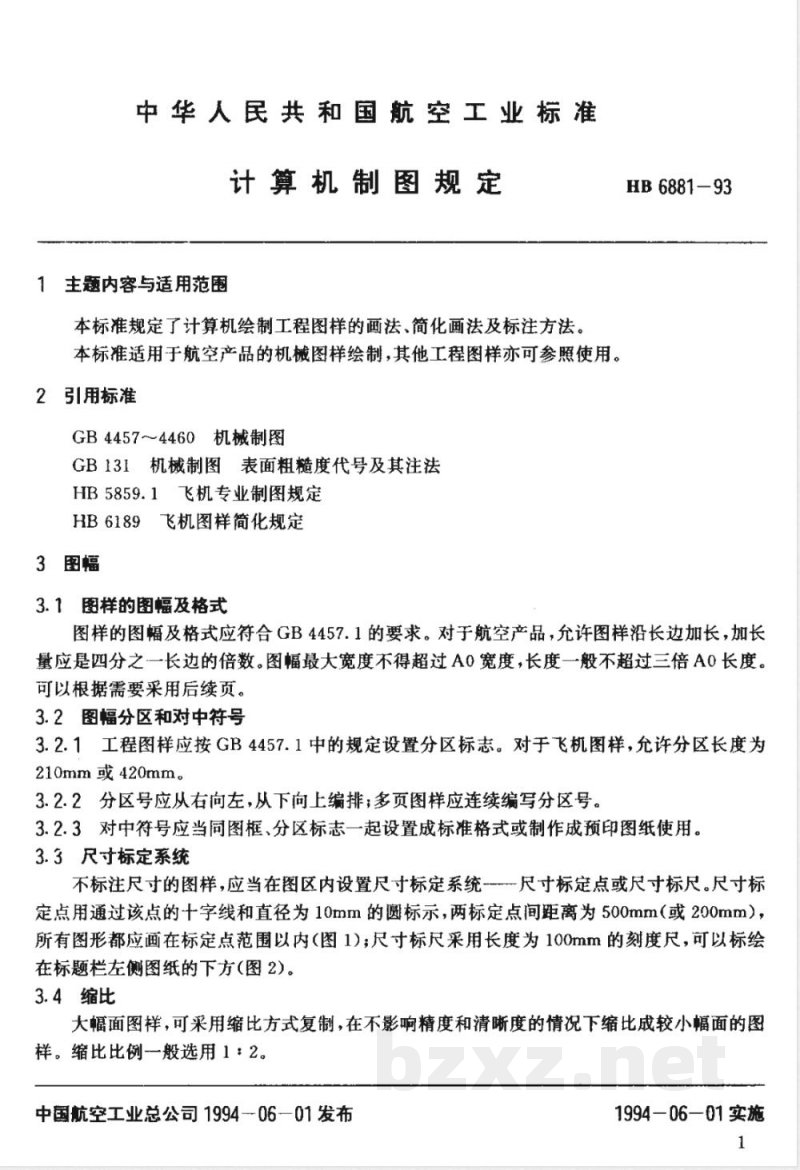

中华人民共和国航空工业标准
计算机制图规定
1主题内容与适用范围
本标准规定了计算机绘制工程图样的画法、简化画法及标注方法。本标准适用于航空产品的机械图样绘制，其他工程图样亦可参照使用。2引用标准
GB4457~~4460机械制图
GB131机械制图表面粗糙度代号及其注法HB5859.1飞机专业制图规定
HB6189飞机图样简化规定
3图幅
3.1图样的图幅及格式
HB6881-93wwW.bzxz.Net
图样的图幅及格式应符合GB4457.1的要求。对于航空产品，允许图样沿长边加长，加长量应是四分之一长边的倍数。图幅最大宽度不得超过A0宽度，长度一般不超过三倍A0长度。可以根据需要采用后续页。
3.2图幅分区和对中符号
3.2.1工程图样应按GB4457.1中的规定设置分区标志。对于飞机图样，充许分区长度为210mm或420mm。
3.2.2分区号应从右向左，从下向上编排：多页图样应连续编写分区号。3.2.3对中符号应当同图框、分区标志一起设置成标准格式或制作成预印图纸使用。3.3尺寸标定系统

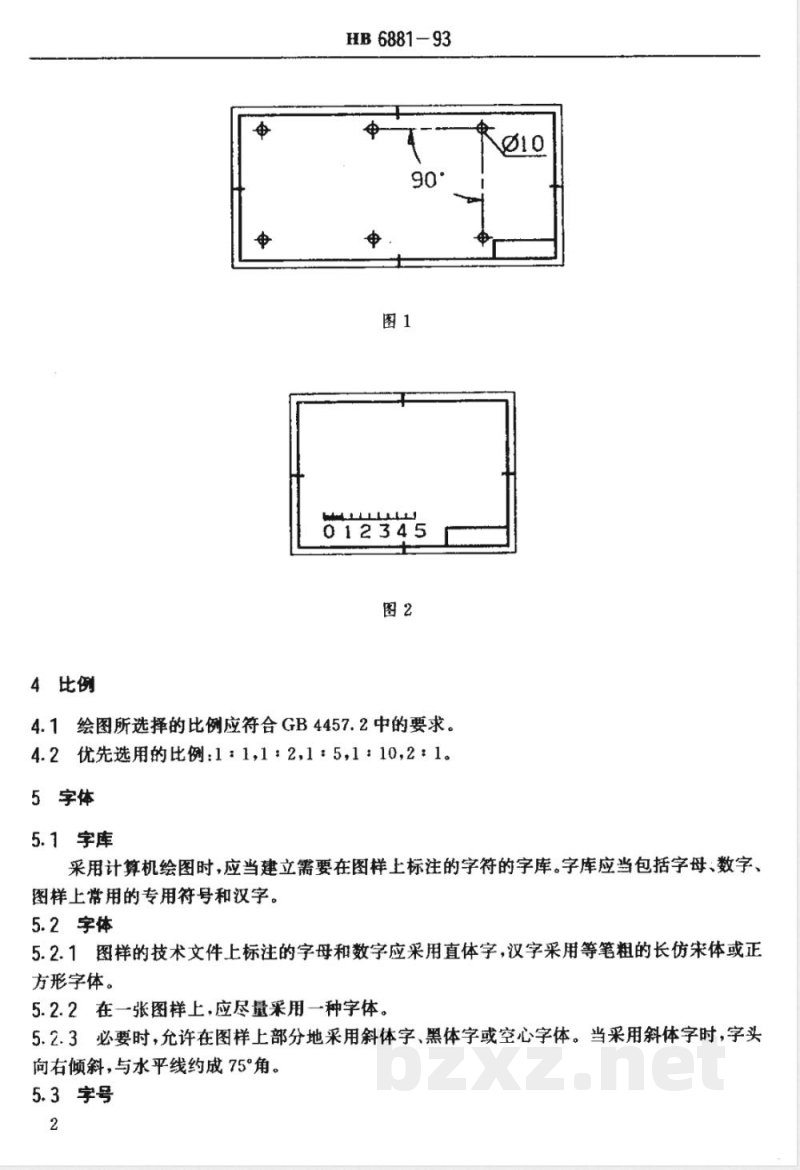

不标注尺寸的图样，应当在图区内设置尺寸标定系统尺寸标定点或尺寸标尺。尺寸标定点用通过该点的十字线和直径为10mm的圆标示，两标定点间距离为500mm（或200mm），所有图形都应画在标定点范围以内（图1）；尺寸标尺采用长度为100mm的刻度尺，可以标绘在标题栏左侧图纸的下方（图2）。3.4缩比
大幅面图样，可采用缩比方式复制，在不影响精度和清晰度的情况下缩比成较小幅面的图样。缩比比例一般选用1：2。
中国航空工业总公司199406一01发布1994-06—01实施
4比例
HB6881-93
012345
4.1绘图所选择的比例应符合GB4457.2中的要求。4.2优先选用的比例：1：1,1：2，1：5，1：10,2：1。5字体
5.1字库
采用计算机绘图时，应当建立需要在图样上标注的字符的字库。字库应当包括字母、数字、图样上常用的专用符号和汉字。5.2字体
5.2.1图样的技术文件上标注的字母和数字应采用直体字，汉字采用等笔粗的长仿体或正方形字体。
5.2.2在一张图样上，应尽量采用一种字体。5.2.3必要时，允许在图样上部分地采用斜体字、黑体字或空心字体。当采用斜体字时，字头向右倾斜，与水平线约成75°角。5.3字号
HB 6881 - 93

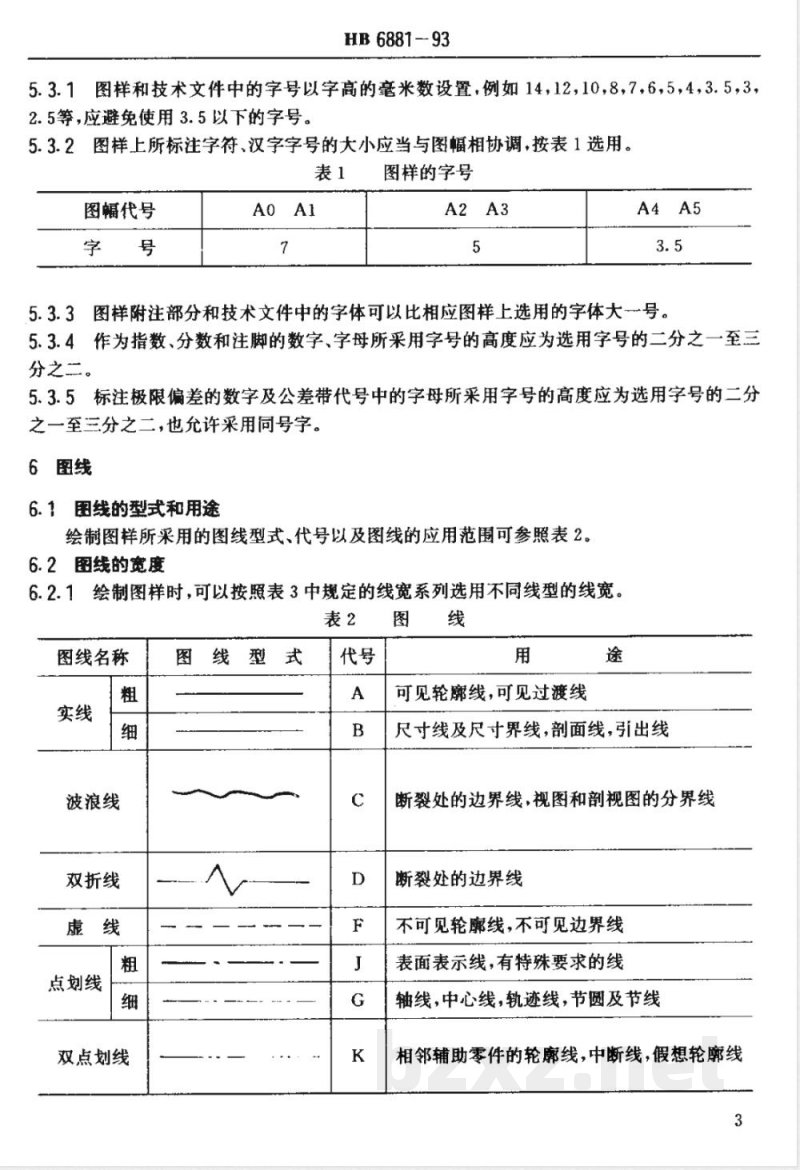

5.3.1图样和技术文件中的字号以字高的毫米数设置，例如14，12，10，8，7，6，5，4，3.5，3，2.5等，应避免使用3.5以下的字号。5.3.2图样上所标注字符、汉字字号的大小应当与图幅相协调，按表1选用。表1
图蝠代号
图样的字号
图样附注部分和技术文件中的字体可以比相应图样上选用的字体大一号。5.3.3
5.3.4作为指数、分数和注脚的数字、字母所采用字号的高度应为选用字号的二分之一至三分之二。
5.3.5标注极限偏差的数字及公差带代号中的字母所采用字号的高度应为选用字号的二分之一至三分之二，也允许采用同号字。6图线
6.1图线的型式和用途
绘制图样所采用的图线型式、代号以及图线的应用范围可参照表2。6.2图线的宽度
6.2.1绘制图样时，可以按照表3中规定的线宽系列选用不同线型的线宽。表2
图线名称
波浪线
双折线
点划线
双点划线
图线型式
可见轮线，可见过渡线
尺寸线及尺寸界线，剖面线，引出线断裂处的边界线，视图和视图的分界线断裂处的边界线
不可见轮廓线，不可见边界线
表面表示线，有特殊要求的线
轴线，中心线，轨迹线，节圆及节线相邻辅助零件的轮廊线，中断线，假想轮廓线3
基准线宽
７剖面符号
7.1剖面符号库
HB 6881—93
线型宽度系列
线型宽度
7.1.1采用计算机绘图，应参照GB4457.5的规定，按表4设置的剖面符号建立常用剖面符号库供绘制图样时使用。当设置剖面符号时，应当尽量采用点、直线(段)和规则曲线。7.1.2必须补充新的剖面符号时，不应当与GB4457.5和表4中规定的剖面符号相抵触。7.2剖面符号的画法
7.2.1当需要在图样上画剖面符号时，应尽量采用符号库中的剖面符号填充，图样上要填充剖面符号的区域必须是封闭域。表4
金属材料
（另有规定者除外）
线圈绕组元件
转子、电枢、变压
器等的叠钢片
钢筋混凝土
透明材料
名藍称
非金属材料
（另有规定者除外）
木质胶合板
（不分层数）
混凝土
气体、粉末、
陶瓷、填料
泡沫塑料等
多孔性材料
棉花、玻璃棉、丝
棉、驼毛、棕丝等
HB 688193
续表4
纵剖面
复合材料
7.2.2绘制剖面符号时，允许采用HB6189的3.2~3.5条中列举的简化画法。7.2.3当被剖部分的图形面积较大时，可以加大剖面线间的间距（图3）。号
8图样画法
8.1视图及投影法
HB 6881 93
8.1.1视图应按照正投影法绘制，并采用第-角画法。在特殊情况下，允许采用第三角画法。8.1.2投影法的特征标记应作为标准符号标示在标题栏内或图纸右下方空白处。投影法标记符号可以按图4设置。
第·角画法
8.2视图选用
第三角画法
绘制图样时，应按照GB4458.1中规定的方法及原则选用、布置视图和标注方向视图。8.3绘图原则
当采用计算机绘图，应遵守如下原则：a。尽量选用图形库中的标准图形和符号：b．在不影响清晰完整地表达机件形状的情况下，尽量采用简化画法；c．绘制图样时，应根据需要按线宽系列选择线宽。9装配图中各组成部分代(序）号的标注9.1一般规定
9.1.1标注用代(序）号应尽量采用符号库提供的符号，按照规定的方法使用。9.1.2标注代(序)号应标注在视图轮廓线的外边，并尽量在主视图上标注，分布在视图的四周，沿顺时针方向连续编排。标注代(序)号的指引线应尽量相互平行、避免弯折。6
HB 6881-93
9.1.3同-一装配图中标注代(序)号的形式应一致。9.2标注代(序)号
标注用代（序）号可选用图5中规定的几种形式，用于不同情况下的标注。代（序）号中的圆圈及指引线均采用细实线.其字号应比尺寸数字的字号大一号，也可以根据代(序)号中圆圈的大小确定。
9.3标注方法
9.3.1装配图中各零、部件的序号，可参照GB4458.2中规定的形式标注，也允许采用图6a的形式。
9.3.2装配图中各组成部分的代号按HB5859.1中9条的规定标注，也允许采用图6b的形式。
10尺寸标注
XXXXXX
10.1采用计算机绘图，应尽量按照系统规定的规则进行图样尺寸的自动标注，一次生成被标注元素的尺寸界线、尺寸线和尺寸数字。必要时，也可以用绘制尺寸线、尺寸界线和键入尺寸数字的方式进行补充标注。
10.2图样中的尺寸，以毫米为单位，不需要标注计量单位代号。如果采用其他单位，则应注明相应计量单位的代号。
10.3图样中标注的尺寸，应符合GB4458.4和HB6189中的规定。标注尺寸时，可根据图形软件要求，按照要标注尺寸的类别选择尺寸标注模式。10.4尺寸数字、尺寸线和尺寸界线HB6881-93
10.4.1尺寸数字和标注在尺寸数字前、后字符的高度应与图幅相适应，采用与图样上所选用字符的高度相同。
10.4.2尺寸数字可以按GB4458.4中规定的两种方法标注，并尽量采用第二种方法（水平标注)。
10.4.3尺寸线用细实线绘制，其终端有以下三种形式：a.箭头终端：筋头的形式及尺寸如图表中所示(表5、图7),应尽量采用a型、b型或d型；b．斜线终端：斜线用细实线绘制，其方向和画法如图8所示，斜线在尺寸线方向的投影长度约等于尺寸数字的高度：
c.圆圈终端:圆圈的直径约为两倍线宽。表5
箭头型式
h一字体高度
h=字体高度
12°～15°
HB 6881--93
10.4.4在图样上标注尺寸时，尺寸线应尽量采用箭头终端。必要时，也允许局部地使用其他终端型式。
10.4.5当尺寸线是从零件表面上某个点（或两条线的交点）引出时，尺寸界线应当由该点或超过该点处引出(图9)。
10.5在没有足够的位置标注尺寸箭头或标注尺寸数字时，应参照GB4458.4第2.2.6条的形式标注，也允许采用以下标注方式a.尺寸数字上移（图10）；
b．延伸尺寸线或采用指引线标注尺寸数字（图11）。1.4
10.6当标注弧线的长度时，尺寸线应是所标注弧线的等距线，尺寸界线应从要标注弧段的两个端点沿弧线的法线方向引出，并在尺寸数字的上方加注弧长符号（图12）。10.7对于未按比例标注的尺寸，应在尺寸数字下加注个粗实线符号或在尺寸数字前、后各加-个星号（图13、图14）。
11尺寸公差与配合注法
11.1零件图中的尺寸公差应优先采用GB4458.5中规定的公差带代号标注，公差带代号应与尺寸数字的字号相同。
11.2在装配图中，公差与配合应采用GB4458.5中规定的配合代号注法，也可将配合代号按图15的形式标注在同行。
