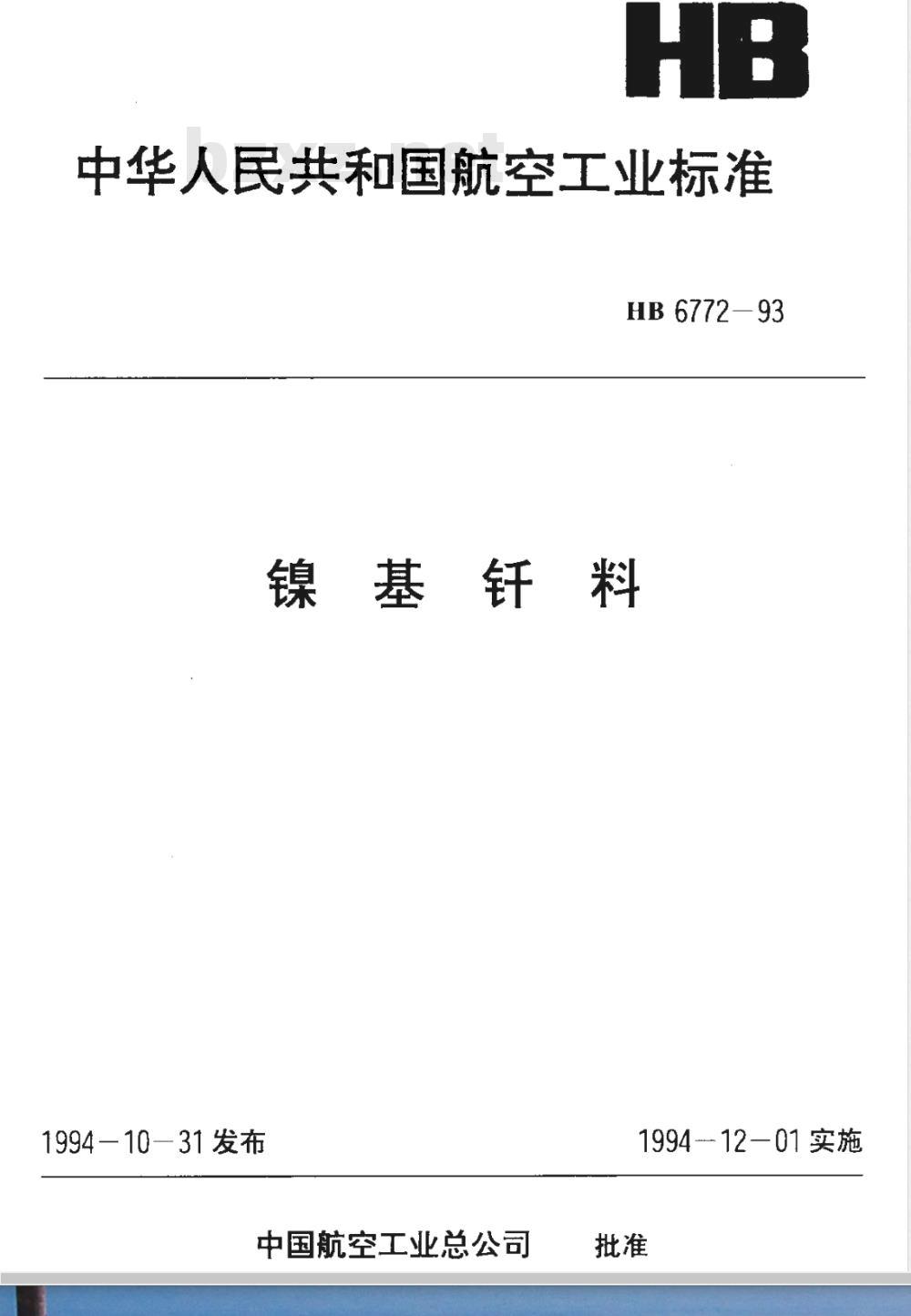

【航空工业行业标准(HB)】 镍基钎料

中华人民共和国航空工业标准
HB 6772—93
镍基钎料
1994—10—31 发布
中国航空工业总公司免费标准下载网bzxz
199412—01实施

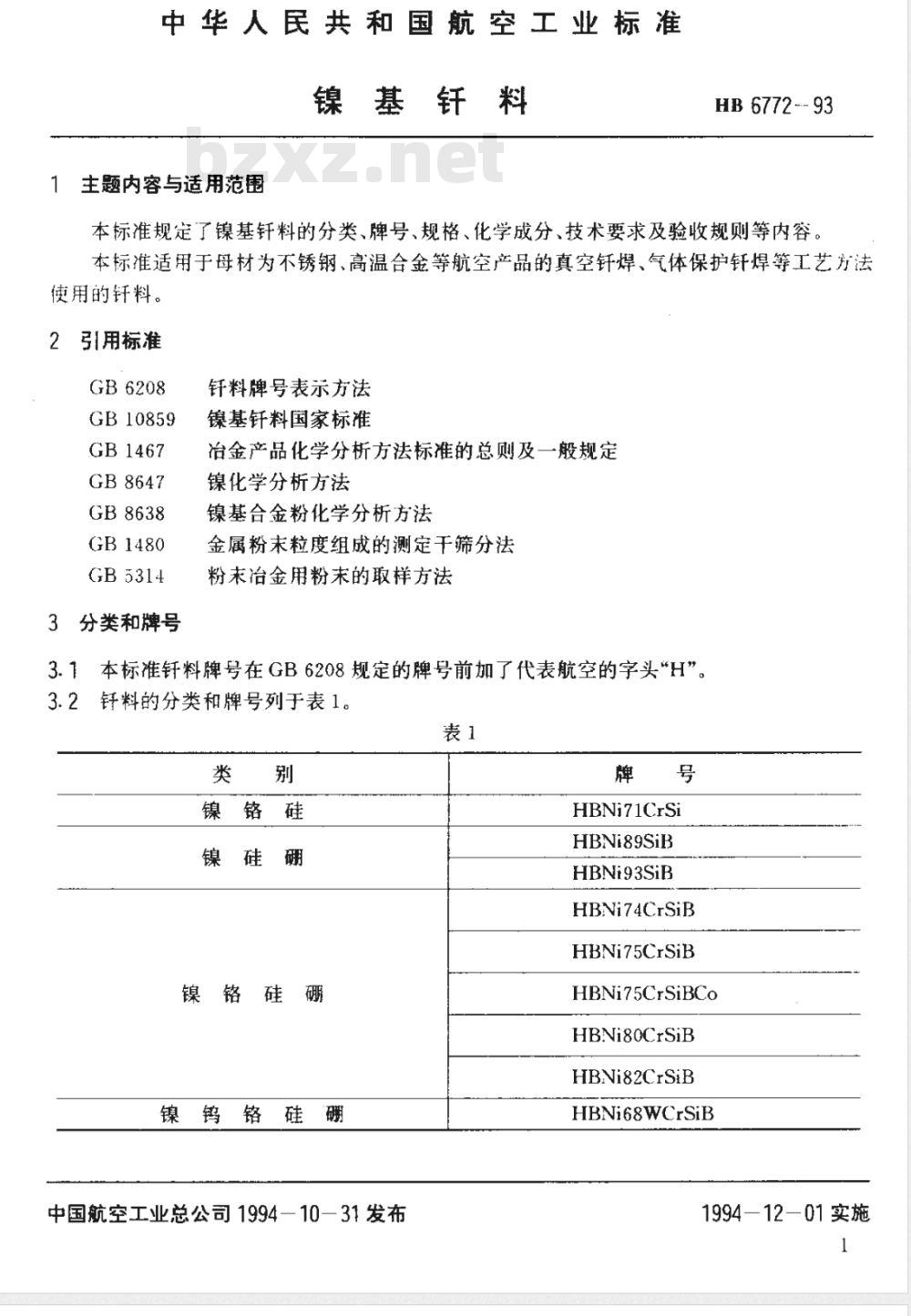

中华人民共和国航空工业标准
镍基钎料
主题内容与适用范围
HB 6772 -- 93
本标准规定了镍基钎料的分类、牌号、规格、化学成分、技术要求及验收规则等内容本标准适用于母材为不锈钢、高温合金等航空产品的真空钎焊、气体保护针焊等工艺方法使用的钎料。
引用标准
GB 6208
GB10859
GB1467
GB 8647
GB 8638
GB1480
GB5314
3分类和牌号
钰料牌号表示方法
镍基钎料国家标准
冶金产品化学分析方法标准的总则及一般规定镍化学分析方法
镍基合金粉化学分析方法
金属粉末粒度组成的测定干筛分法粉末冶金用粉末的取样方法
本标准钎料牌号在GB6208规定的牌号前加了代表航空的字头H”钰料的分类和牌号列于表1。
镍铬硅硼
镍钨铬硅硼
中国航空工业总公司1994－10一31发布牌
HBNi71CrSi
HBNi89SiB
HBNi93SiB
HBNi74CrSiB
HBNi75CrSiB
HBNi75CrSiBCo
HBNi80CrSiB
HBNi82CrSiB
HBNi68WCrSiB
1994—12—01实施

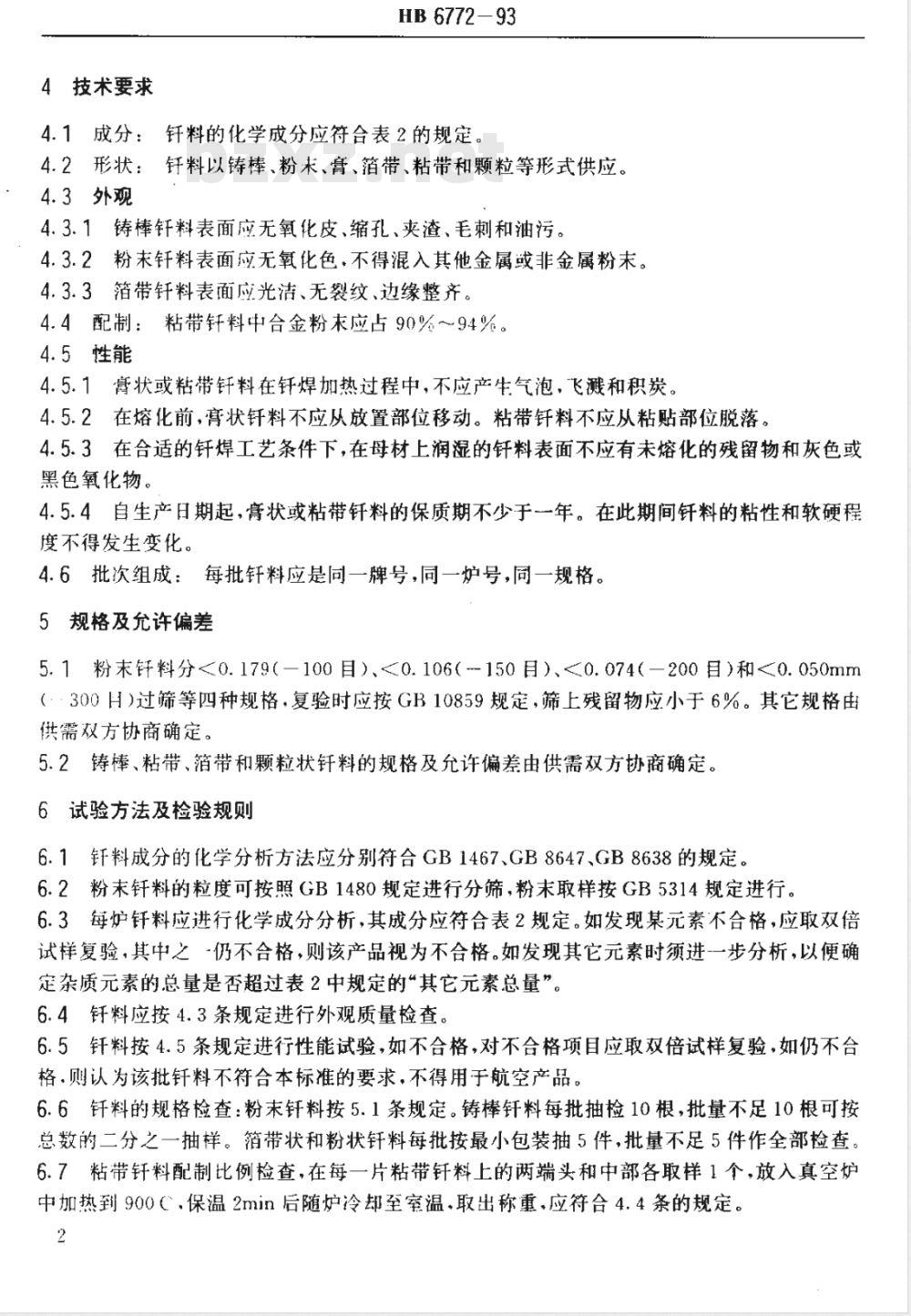

4技术要求
HB 6772-93
4.1成分：钎料的化学成分应符合表2的规定。4.2形状：钎料以铸棒、粉末、膏、箔带、粘带和颗粒等形式供应。4.3外观
4.3.1铸棒钎料表面应无氧化皮、缩孔、夹渣、毛刺和油污。4.3.2粉末针钎料表面应无氧化色，不得混入其他金属或非金属粉未。4.3.3箔带针料表面应光洁、无裂纹、边缘整齐。4.4配制：粘带针料中合金粉末应占90%~~94%。4.5性能
4.5.1膏状或粘带钎料在钎焊加热过程中，不应产生气泡，飞溅和积炭。4.5.2在熔化前，膏状钎料不应从放置部位移动。粘带钎料不应从粘贴部位脱落。4.5.3在合适的针焊工艺条件下，在母材上润湿的针料表面不应有未熔化的残留物和灰色或黑色氧化物。
4.5.4自生产日期起，膏状或粘带钎料的保质期不少于一年。在此期间钎料的粘性和软硬程度不得发生变化。
4.6批次组成：每批针料应是同一牌号，同一炉号，同一规格。5规格及充许偏差
5.1粉末钰料分0.179（-100目）、<0.106（150月）、<0.074（200目）和0.050mm（··300H）过筛等四种规格，复验时应按GB10859规定，筛上残留物应小于6%。其它规格由供需双方协商确定。
5.2铸棒、粘带、箔带和颗粒状钎料的规格及允许偏差由供需双方协商确定。6试验方法及检验规则
6.1针料成分的化学分析方法应分别符合GB1467、GB8647、GB8638的规定。6.2粉末针料的粒度可按照GB1480规定进行分筛，粉末取样按GB5314规定进行。6.3每炉针料应进行化学成分分析，其成分应符合表2规定。如发现某元素不合格，应取双倍试样复验，其中之-仍不合格，则该产品视为不合格。如发现其它元素时须进一步分析，以便确定杂质元素的总量是否超过表2中规定的“其它元素总量”。6.4钎料应按4.3条规定进行外观质量检查。6.5针料按4.5条规定进行性能试验，如不合格，对不合格项目应取双倍试样复验，如仍不台格，则认为该批针料不符合本标准的要求，不得用于航空产品6.6钎料的规格检查：粉末针料按5.1条规定。铸棒针料每批抽检10根，批量不足10根可按总数的二分之一抽样。箱带状和粉状针料每批按最小包装抽5件，批量不足5件作全部检查。6.7粘带针料配制比例检查，在每一片粘带针料上的两端头和中部各取样1个，放入真空炉中加热到900C，保温2min后随炉冷却至室温，取出称重，应符合4.4条的规定。2

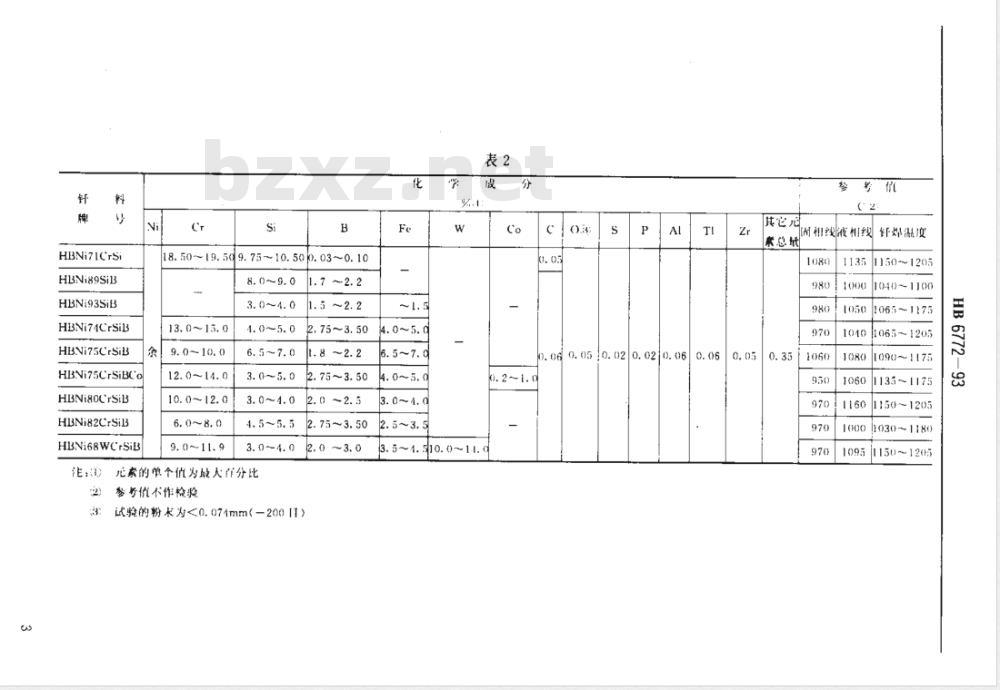

HBNi71CrSi
HBNi89SiB
HBNi93SiB
HBNi74CrSiB
HBVi75CrSiB
HBNi75CrSiBCo
HBNi80CrSiB
HBNi82CrSiB
HBNi68WCrSiB
18.50~19.59.75~10. 500.03~0.108.0~9.0
13. 015. 0
9. 0~10, 0
12.0~14.0
10.0~12.0
6. 0~8. 0
元系的单个值为最人作分比
零考值不作检验
2.75~3.50
2.75~3.50
试验的粉水为<0.074mm（-200[1）3
4. 510. 0~ 1-1. (
0.06 0.0510.020.020.06
参考值
其它心
闹相线液相线
针温度
款总量
1150~1205
1040 ~1100
1065~1175
10401065~1205
[090～1175
1135～1175
1150~1205
10001030~1180
1150~1205

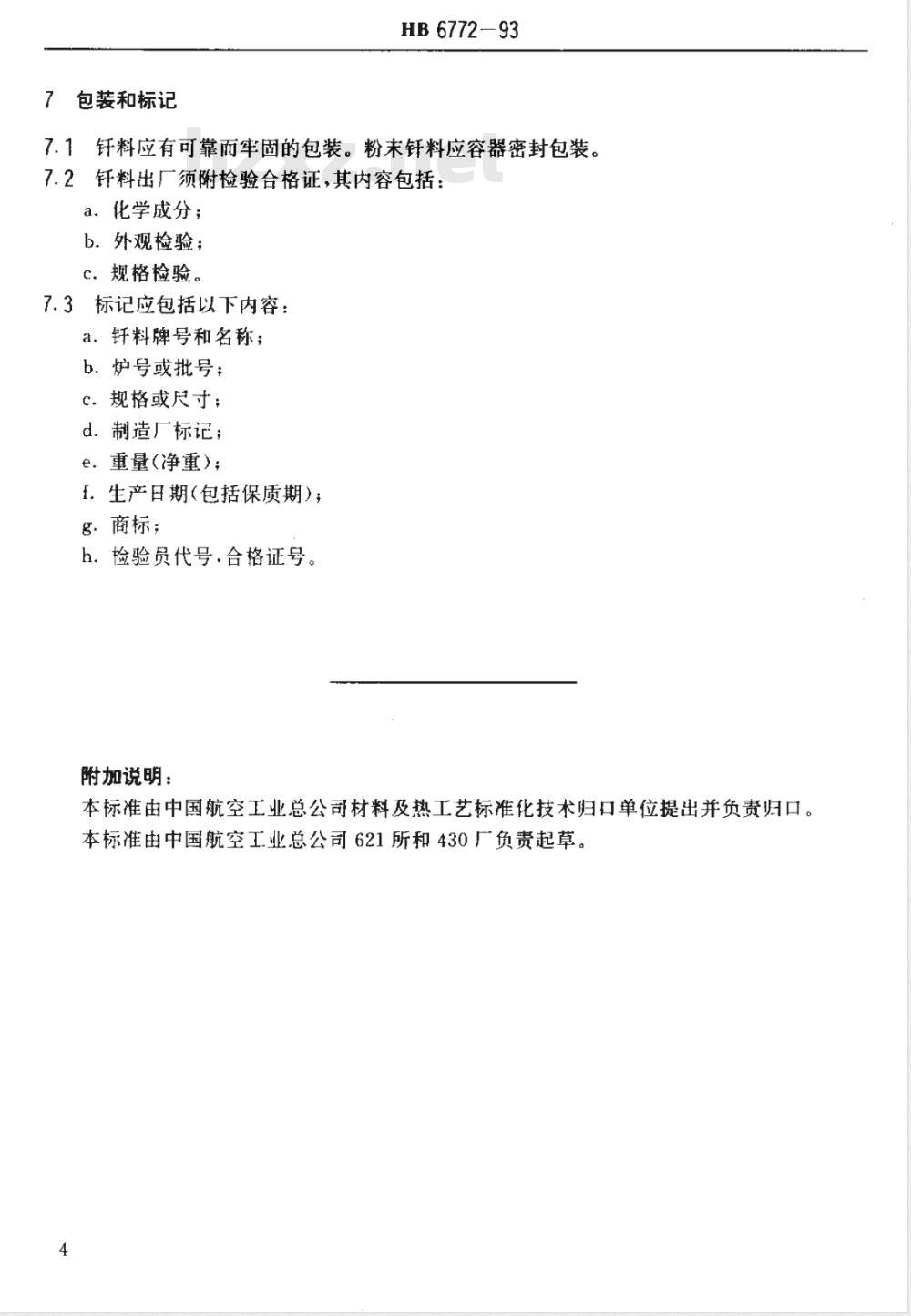

包装和标记
HB 6772-93
钎料应有可靠而牢固的包装。粉末钎料应容器密封包装。7.2钎料出厂须附检验合格证，其内容包括：a．化学成分；
b．外观检验；
c．规格检验。
7.3标记应包括以下内容：
a，钎料牌号和名称；
b．炉号或批号；
c.规格或尺寸；
d．制造厂标记；
e：重量（净重）；
f.生产日期（包括保质期）；
g．商标；
h．检验员代号.合格证号。
附加说明：
本标准由中国航空工业总公司材料及热工艺标准化技术归口单位提出并负责归口。本标准由中国航空工业总公司621所和430广负责起草。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
