【航空工业行业标准(HB)】 室温硫化密封剂低温挠曲试验方法

中华人民共和国航空工业标准
HB 6744-93
室温硫化密封剂低温挠曲
试验方法
199311-05发布
中国航空工业总公司
1994--03—01实施

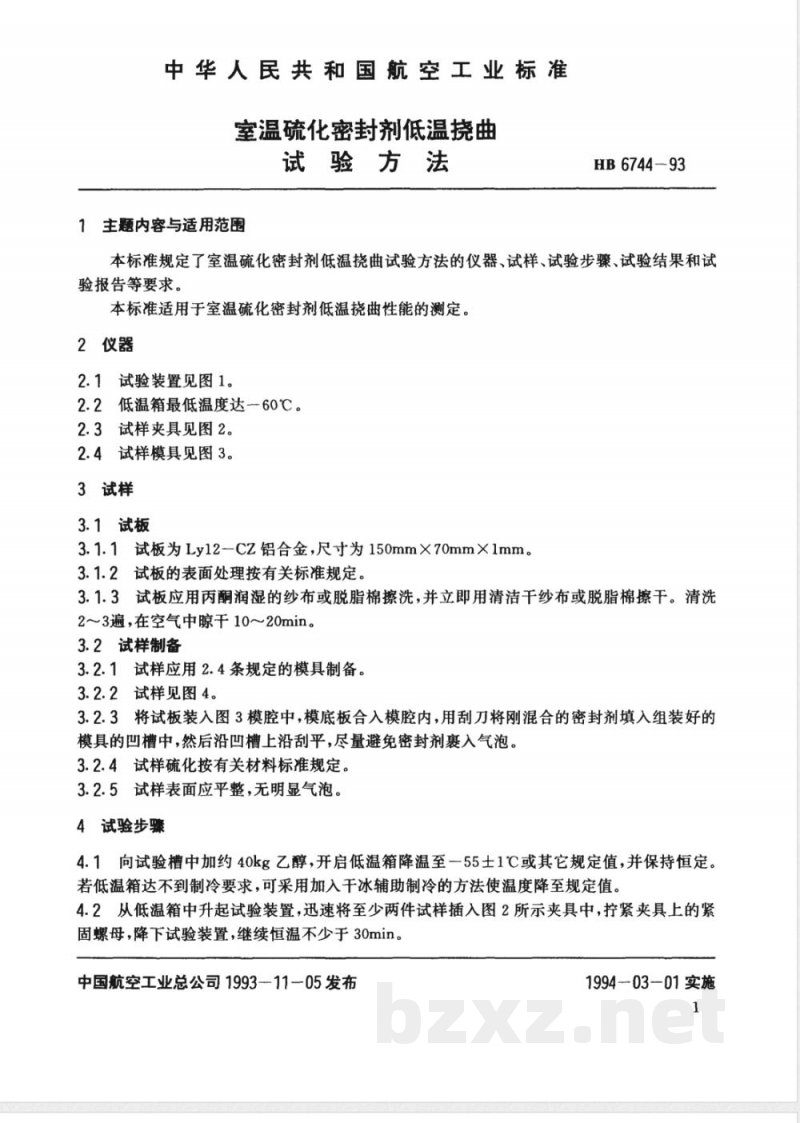

中华人民共和国航空工业标准
室温硫化密封剂低温挠曲
试验方法
1主题内容与适用范围
HB 6744-93
本标准规定了室温硫化密封剂低温挠曲试验方法的仪器、试样、试验步骤、试验结果和试验报告等要求。
本标准适用于室温硫化密封剂低温挠曲性能的测定2仪器
2.1试验装置见图1。
2.2低温箱最低温度达60℃。
2.3试样夹具见图2。
2.4试样模具见图3。
3试样
3.1试板
3.1.1试板为Ly12一Cz铝合金，尺寸为150mm×70mm×1mm。3.1.2试板的表面处理按有关标准规定。3.1.3试板应用丙酮润湿的纱布或脱脂棉擦洗，并立即用清洁干纱布或脱脂棉擦干。清洗2～3遍，在空气中晾干10～20min。3.2试样制备
3.2.1试样应用2.4条规定的模具制备。3.2.2试样见图4。
3.2.3将试板装入图3模腔中，模底板合入模腔内，用刮刀将刚混合的密封剂填入组装好的模具的凹槽中，然后沿凹槽上沿刮平，尽量避免密封剂裹入气泡3.2.4试样硫化按有关材料标准规定。3.2.5试样表面应平整，无明显气泡。4试验步骤
4.1向试验槽中加约40kg乙醇，开启低温箱降温至一55士1℃或其它规定值，并保持恒定。若低温箱达不到制冷要求，可采用加入干冰辅助制冷的方法使温度降至规定值。4.2从低温箱中升起试验装置，迅速将至少两件试样插入图2所示夹具中，拧紧夹具上的紧固螺母，降下试验装置，继续恒温不少于30min。中国航空工业总公司1993-11-05发布1994-03-01实施

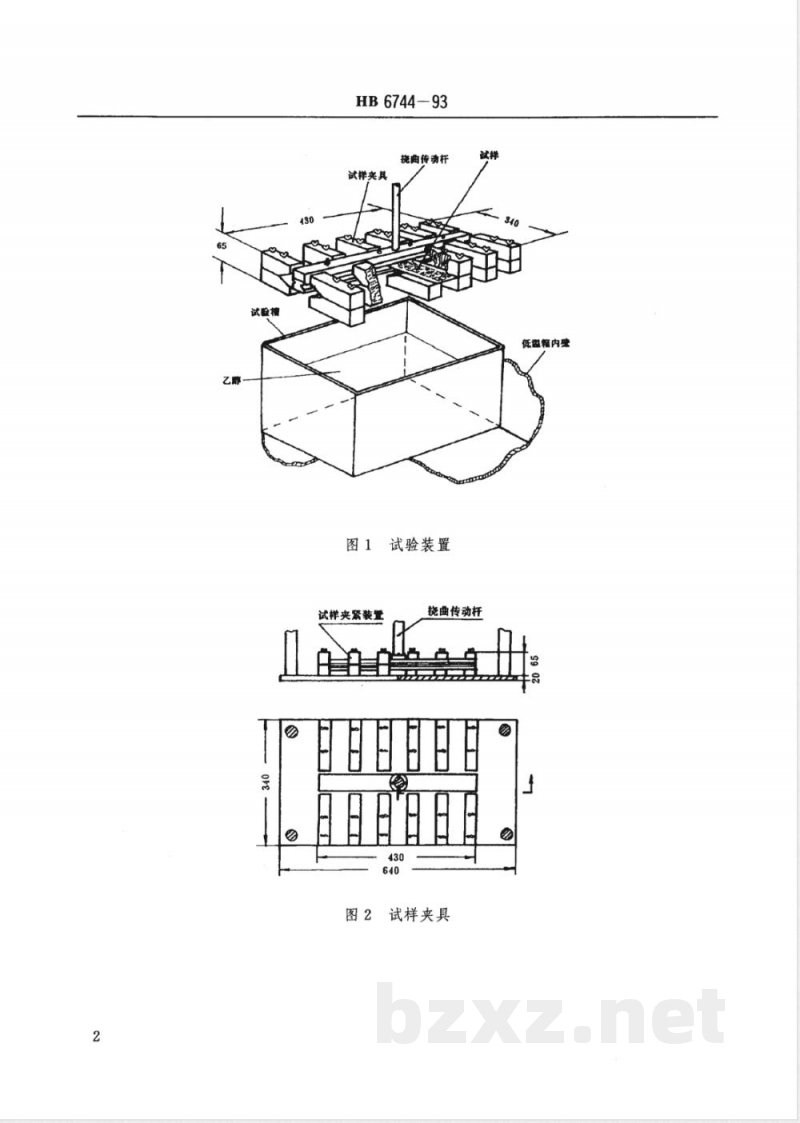

HB 6744-93
掩曲传动杆
试样夹具
图1试验装置
试样夹紧装置
挠曲传动杆
图2试样夹具
低盗箱内型
HB6744—93
豪两娜
图3试样模具
密封剂(位于试板正中）
图4低温挠曲试样
4.3调节挠曲周期和角度，使试样以5s的周期挠曲30°角（距中心线每边15°），连续挠曲130次后取出试样，检查试样表面有无裂纹、断裂以及粘合情况，5试验结果
a．外观变化；
b.粘接性。

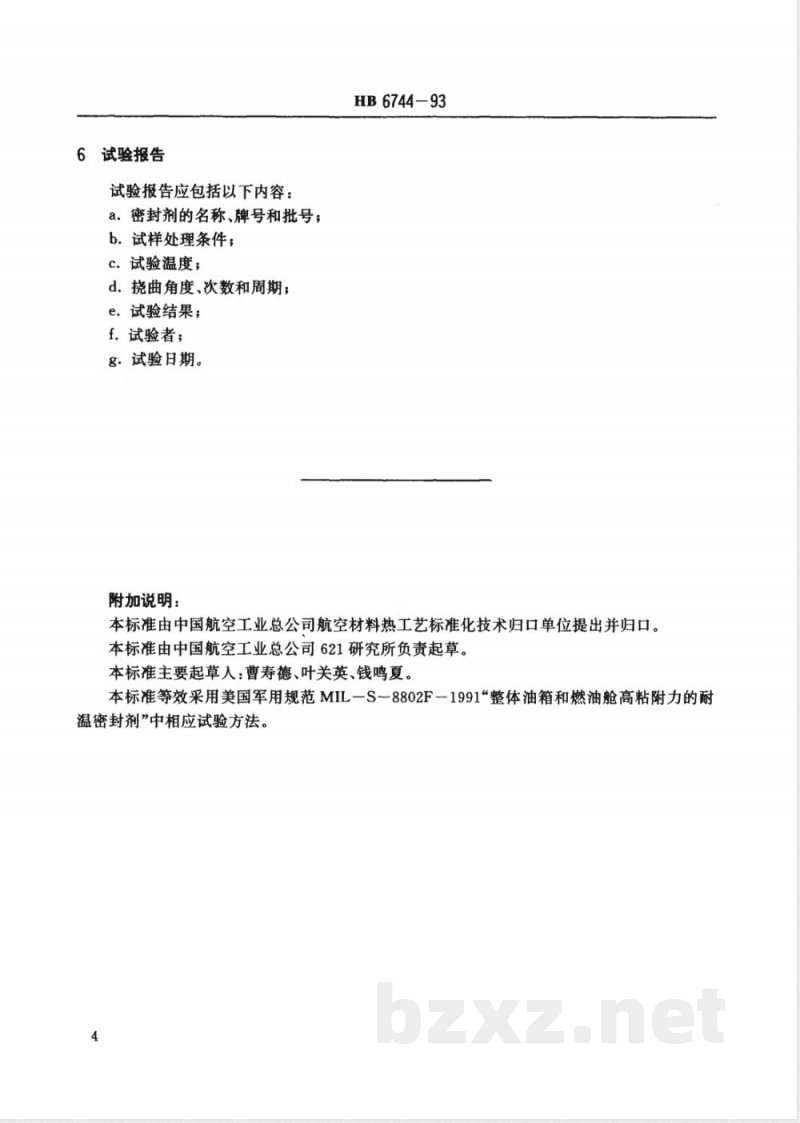

6试验报告
试验报告应包括以下内容：
a。密封剂的名称、牌号和批号；b．试样处理条件；
c试验温度；
d.挠曲角度、次数和周期；
e.试验结果；
f.试验者；
g．试验日期。
附加说明：
HB 6744-93
本标准由中国航空工业总公司航空材料热工艺标准化技术归口单位提出并归口。本标准由中国航空工业总公司621研究所负责起草。本标准主要起草人：曹寿德、叶关英、钱鸣夏。本标准等效采用美国军用规范MIL一S8802F一1991“整体油箱和燃油舱高粘附力的耐温密封剂”中相应试验方法。
中华人民共和国航空工业标准
室温硫化密封剂低温挠曲
试验方
HB674493
中国航空工业总公司第三〇一研究所出版（北京东外京顺路7号）
三〇一研究所印刷车间印刷
北京市1665号信箱发行
版权专有不得翻印
开本787×10921/16印张1/2字数10千字1994年10月第一版1994年10月第一次印刷印数1-500
书号：标301.A0274
定价1.60元
