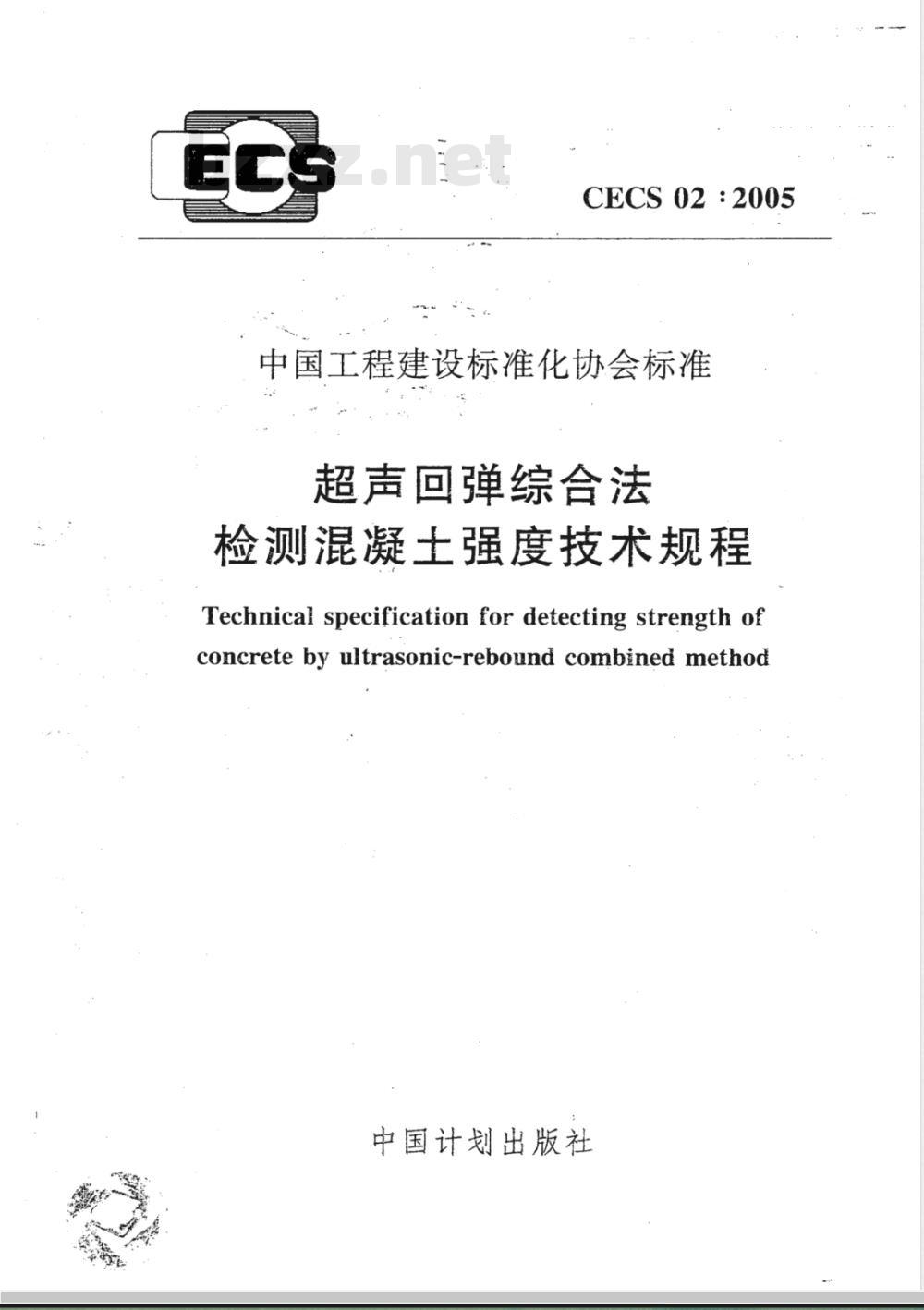

【其他行业标准】 超声回弹综合法检测混凝土强度技术规程(附条文说明)

CECS 02 :2005
中国工程建设标准化协会标准
超声回弹综合法
检测混凝土强度技术规程
Technical specification for detecting strength ofconcrete by ultrasonic-rebound combined method中国计划出版社

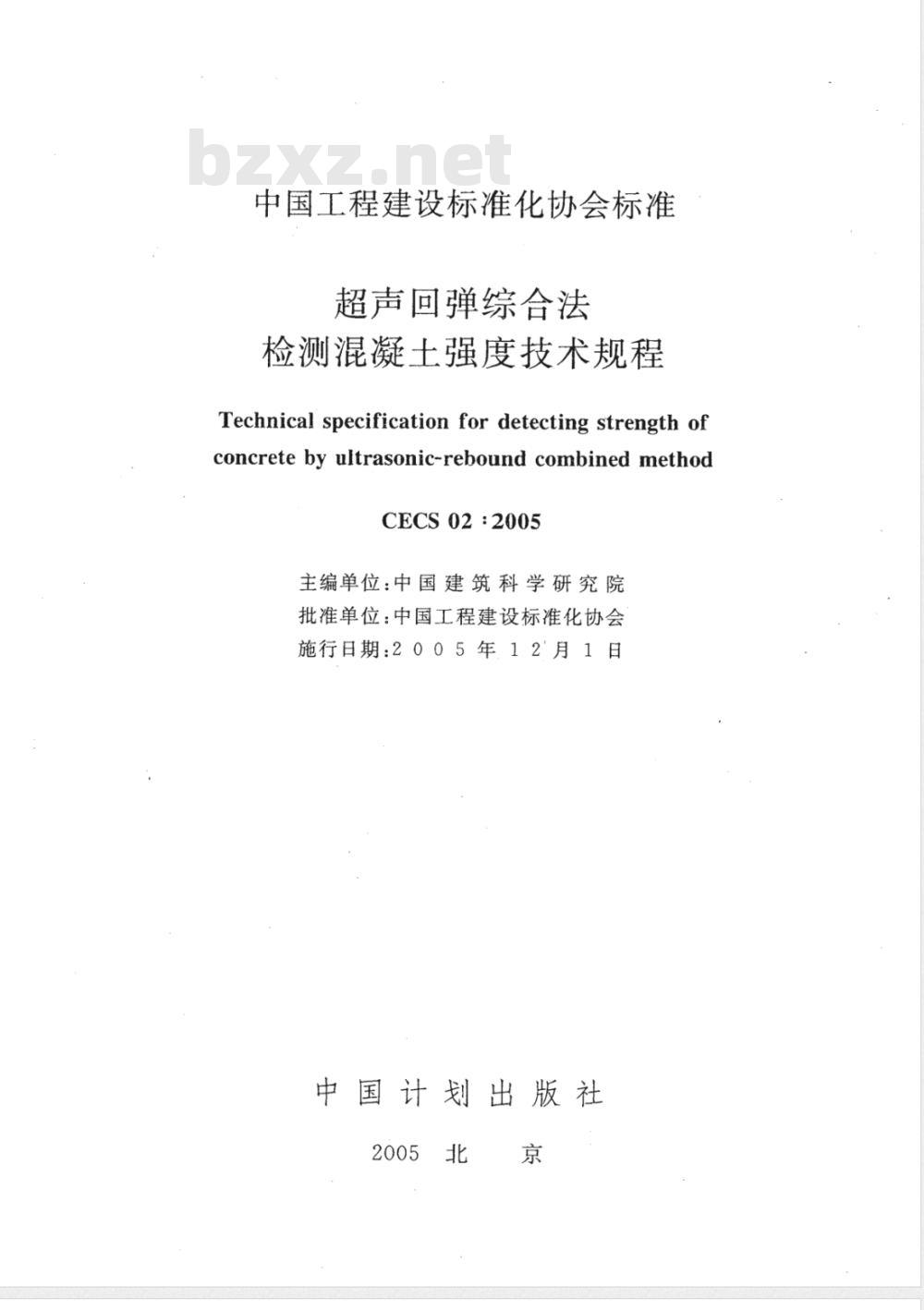

中国工程建设标准化协会标准
超声回弹综合法
检测混凝土强度技术规程
Technical specification for detecting strength ofconcrete by ultrasonic-rebound combined methodCECS 02 :2005
主编单位：中国建筑科学研究院批准单位：中国工程建设标准化协会施行日期：2005年12月1日
中国计划出版社

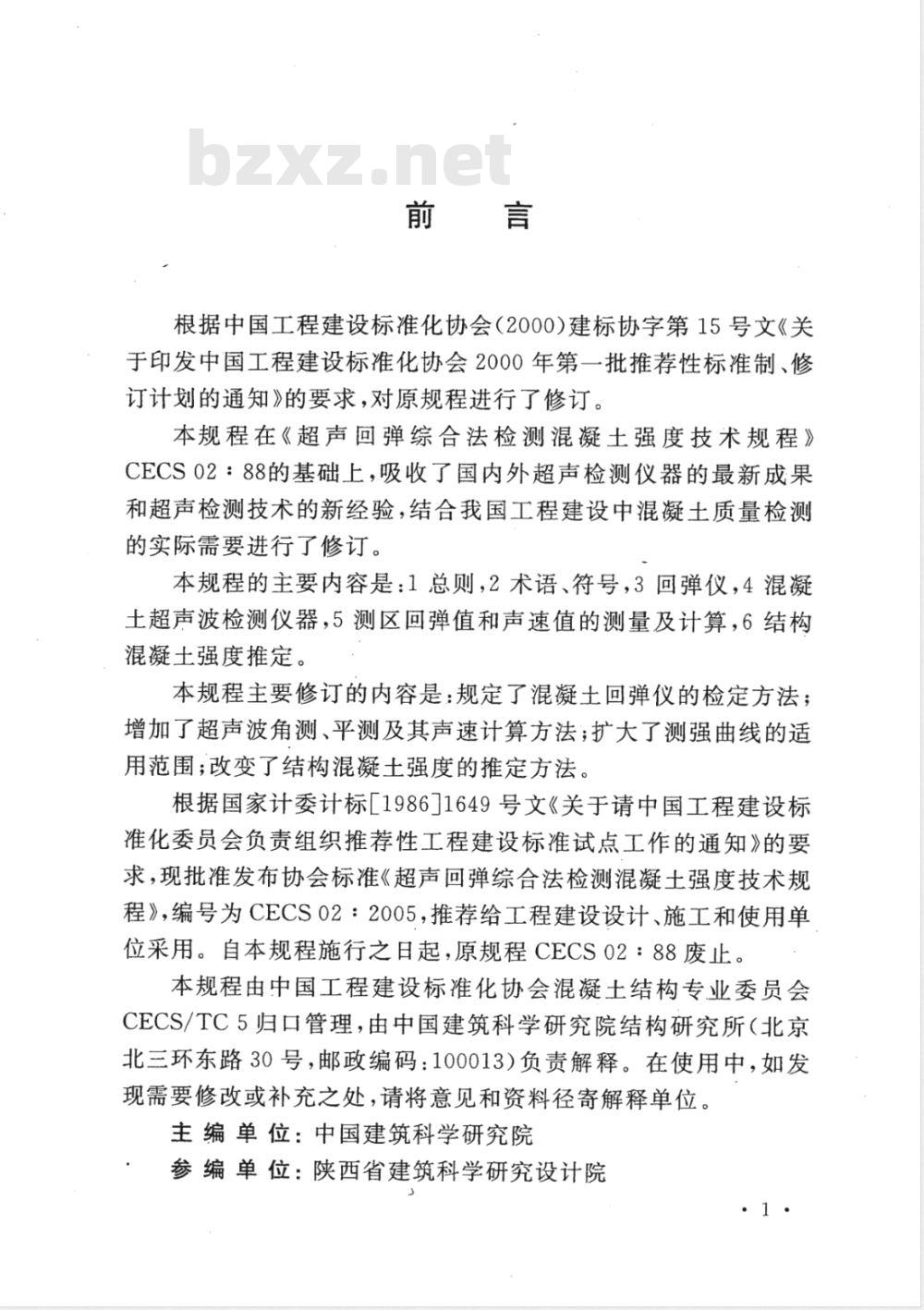

根据中国工程建设标准化协会（2000)建标协字第15号文《关于印发中国工程建设标准化协会2000年第一批推荐性标准制、修订计划的通知》的要求，对原规程进行了修订。本规程在《超声回弹综合法检测混凝土强度技术规程》CECS02：88的基础上，吸收了国内外超声检测仪器的最新成果和超声检测技术的新经验，结合我国工程建设中混凝土质量检测的实际需要进行了修订。
本规程的主要内容是：1总则，2术语、符号，3回弹仪，4混凝土超声波检测仪器，5测区回弹值和声速值的测量及计算，6结构混凝土强度推定。
本规程主要修订的内容是：规定了混凝土回弹仪的检定方法；增加了超声波角测、平测及其声速计算方法；扩大了测强曲线的适用范围；改变了结构混凝土强度的推定方法。根据国家计委计标[1986］1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准发布协会标准《超声回弹综合法检测混凝土强度技术规程》，编号为CECS02：2005，推荐给工程建设设计、施工和使用单位采用。自本规程施行之日起，原规程CECS02：88废止。本规程由中国工程建设标准化协会混凝土结构专业委员会CECS/TC5归口管理，由中国建筑科学研究院结构研究所（北京北三环东路30号，邮政编码：100013）负责解释。在使用中，如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：中国建筑科学研究院参编单.位：陕西省建筑科学研究设计院广西区建筑科学研究设计院

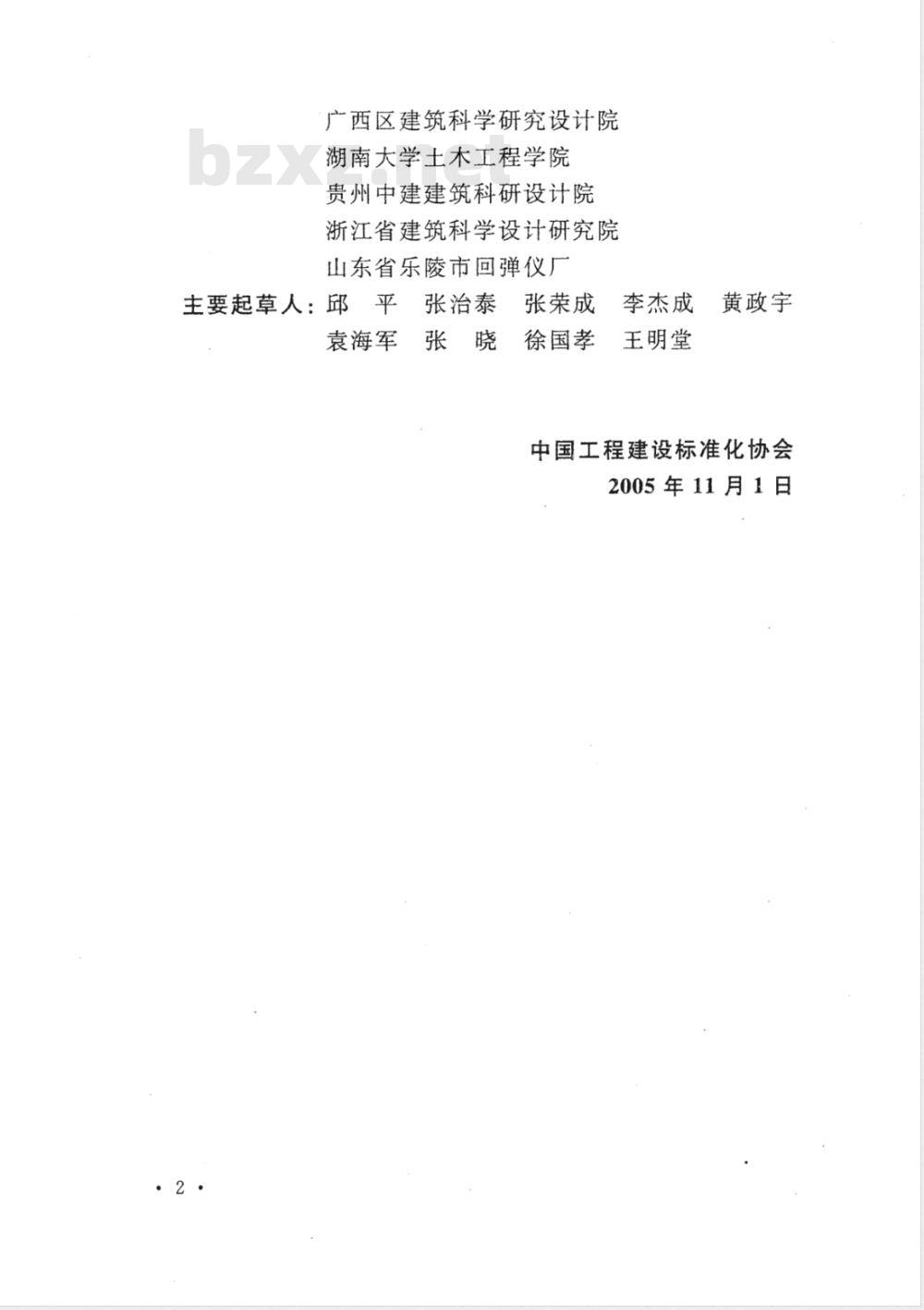

湖南大学土木工程学院
贵州中建建筑科研设计院
浙江省建筑科学设计研究院
山东省乐陵市回弹仪厂
主要起草人：邱?平张治泰张荣成李杰成黄政宇
徐国孝王明堂
袁海军张晓
中国工程建设标准化协会
2005年11月1日

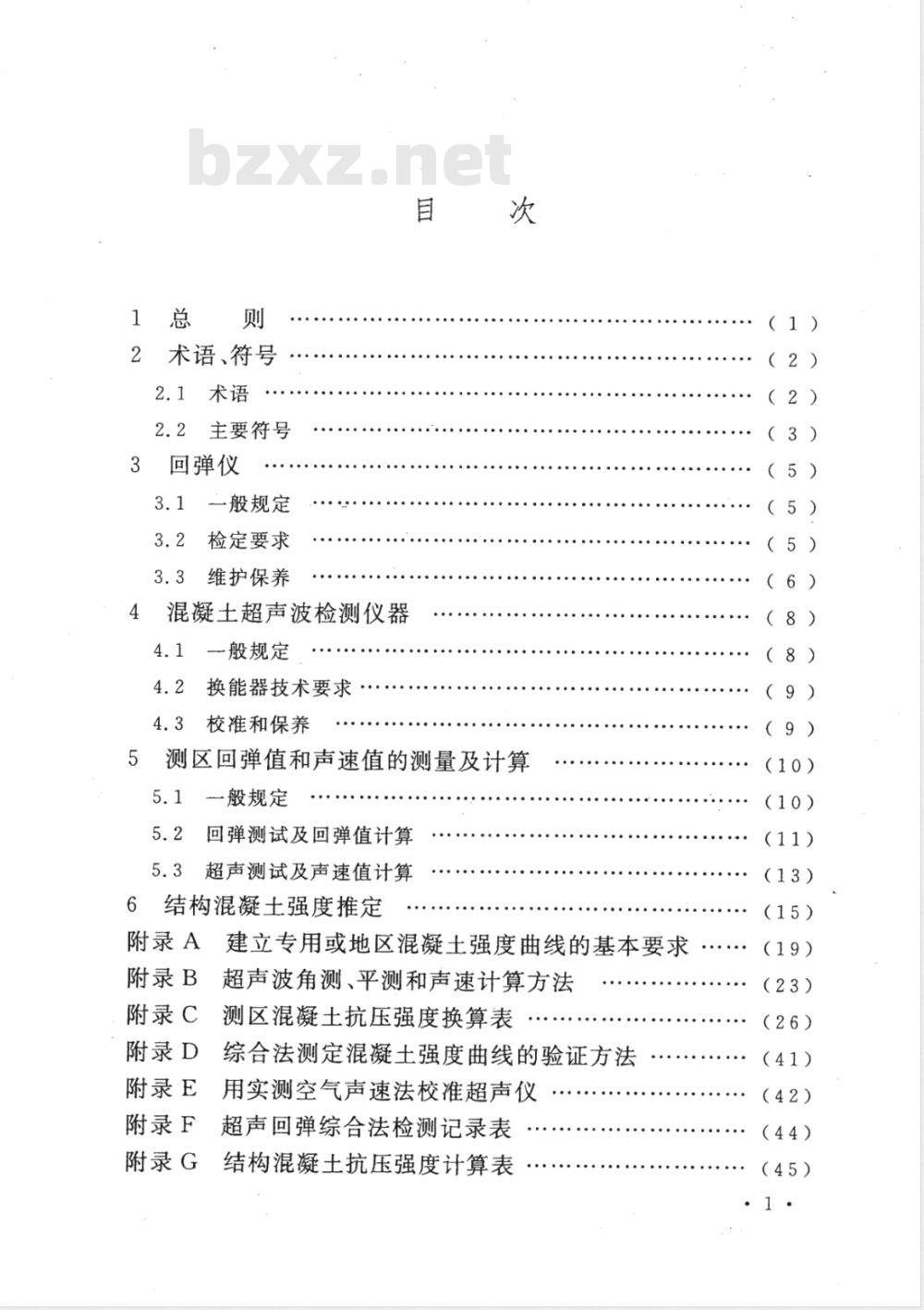

2　术语、符号
主要符号
回弹仪
般规定
检定要求
维护保养
混凝土超声波检测仪器
般规定
4.2换能器技术要求
校准和保养www.bzxz.net
测区回弹值和声速值的测量及计算5
一般规定
5.2回弹测试及回弹值计算
超声测试及声速值计算
6结构混凝土强度推定
附录A
附录B
附录 C
附录 D
附录E
附录F
附录G
建立专用或地区混凝土强度曲线的基本要求超声波角测、平测和声速计算方法测区混凝土抗压强度换算表
综合法测定混凝土强度曲线的验证方法用实测空气声速法校准超声仪
超声回弹综合法检测记录表
结构混凝土抗压强度计算表
（2）
（2）
（3）
（5）
（5）
（９）
（９）
（11）
（13）
（15）
（23）
（26）
（41）
（42）
（44）
（45）
本规程用词说明
附：条文说明
（46）
（47）
1总则
1.0.1为了统一采用中型回弹仪、混凝土超声波检测仪综合检测并推断混凝土结构中普通混凝土抗压强度的方法，做到技术先进、安全可靠、经济合理、方便使用，制定本规程。1.0.2在正常情况下，混凝土强度的验收和评定应按现行有关国家标准执行。当对结构中的混凝土有强度检测要求时，可按本规程进行检测,并推定结构混凝土的强度，作为混凝土结构处理的一个依据。
1.0.3本规程不适用于检测因冻害、化学侵蚀、水灾、高温等已造成表面疏松、剥落的混凝土。
1.0.4按本规程进行工程检测的人员，应通过专业培训并持有相应的资格证书。
1.0.5采用超声回弹综合法检测及推定混凝土强度，除应遵守本规程外，尚应符合国家现行有关强制性标准的规定。2术语、符号
2.1术语
2.1.1检测单元detective element按照检测要求确定的混凝土结构的组成单元。2.1.2测区detecting region
在进行结构或构件混凝土强度检测时确定的检测区域。2.1.3测点detecting point
测区内的检测点。
2.1.4超声回弹综合法ultrasonic-rebound combined method根据实测声速值和回弹值综合推定混凝土强度的方法。本方法采用带波形显示器的低频超声检测仪，并配置频率为50～100kHz的换能器，测量混凝土中的超声波声速值，以及采用弹击锤冲击能量为2.207J的混凝土回弹仪，测量回弹值。2.1.5超声波速度velocity of ultrasonic wave在混凝土中，超声脉冲波单位时间内的传播距离。2.1.6波幅amplitude of wave
超声脉冲波通过混凝土被换能器接收后，由超声波检测仪显示的首波信号的幅度。
Iconversion value for the
2.1.7测区混凝土抗压强度换算值compression strength of concrete at detecting region根据测区混凝土中的声速代表值和回弹仪代表值，通过测强曲线换算所得的该测区现龄期混凝土的抗压强度值。2.1.8混凝土抗压强度推定值inferable value for compressionstrength of concrete
根据测区混凝土抗压强度换算值推定的结构或构件中现龄期混凝土的抗压强度值。
feu,min
Ra、R
相对误差；
主要符号
结构或构件第i个测区的混凝土抗压强度换算值；结构混凝土抗压强度推定值；
结构或构件最小的测区混凝土抗压强度换算值；混凝土立方体试件的抗压强度实测值；混凝土芯样试件的抗压强度实测值；第i个测点的超声测距；
结构或构件测区混凝土抗压强度换算值的平均值；测区数，测点数，立方体试件数，芯样试件数；第i个测点的有效回弹值；
测区回弹代表值；
修正后的测区回弹代表值；
测试角度为α时的测区回弹修正值；测量混凝土浇筑顶面或底面时的测区回弹修正值；结构或构件测区混凝土抗压强度换算值的标准差；空气的摄氏温度；
第i个测点的声时读数；
声时初读数；
测区混凝土中声速代表值；
修正后的测区混凝土中声速代表值；空气中声速计算值；
空气中声速实测值；
第i个测点的混凝土中声速值；
回弹仪测试角度；
β -——超声测试面的声速修正系数;3回弹仪
3.1·一般规定
3.1.1＇所采用的回弹仪应符合国家计量检定规程《混凝土回弹仪》JJG817的要求，并通过技术鉴定，必须具有产品合格证和检定证,并应具有中国计量器具制造CMC许可证标志。3.1.2所采用的回弹仪应符合下列标准状态的要求：1水平弹击时，在弹击锤脱钩的瞬间，回弹仪弹击锤的冲击能量应为2.207J；
2弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，检定器上指针滑块刻线应置于“0”处；3在洛氏硬度HRC为60士2的钢砧上，回弹仪的率定值为80 ±2。
回弹仪使用时,环境温度应为一4～40℃。3.1.3
3.2检定要求
回弹仪有下列情况之一时，应经检定单位检定后方可使新回弹仪启用前。
超过检定有效期。
累计弹击次数超过6000次。
经常规保养后，钢砧率定值不合格。遭受严重撞击或其他损害。
回弹仪应由有资格的检定单位按照现行国家计量检定规程《混凝土回弹仪》JJG817的规定进行检定。3.2.3在下列情况之--时，回弹仪应在钢上进行率定试验；1回弹仪当天使用前、后。
2测试过程中对回弹仪性能有怀疑时。当回弹仪率定值不在80士2范围内时，应按本规程3.3节的要求，对回弹仪进行常规保养后再进行率定。若再次率定仍达不到要求，则应送检定单位检定。3.2.4回弹仪率定试验宜在干燥、室温5～35℃条件下进行。率定时，钢砧应稳固地平放在刚度大的物体上。测定回弹值时，取连续向下弹击三次的稳定回弹值计算平均值。弹击杆应分三次旋转，每次宜旋转90°。每旋转一次弹击杆，率定平均值应为80士2。3.3维护保养
3.3.1回弹仪有下列情况之时，应进行常规保养：1
弹击超过2000次。
对检测值有怀疑时。
钢砧上的率定值不符合要求。
回弹仪的常规保养应符合下列规定：使弹击锤脱钩后取出机芯，卸下弹击杆，取出缓冲压簧，并1
取出弹击拉簧和拉簧座；
2清洗机芯各零部件，重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面。清洗后在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油；
3清理机壳内壁，卸下刻度尺，并检查指针，其摩擦力应为0.5～0.8N:
不得旋转尾盖上已定位紧固的调零螺丝；4
5不得自制或更换零部件；
保养后按本规程3.2.4条的要求进行率定试验。6
回弹仪使用完毕后，应使弹击杆伸出机壳，清除弹击杆、杆3.3.3
前端球面、刻度尺表面和外壳上的污垢、尘土。回弹仪不使用时，.6
