【船舶行业标准(CB)】 天窗传动装置部件

中华人民共和国第六机械工业部部

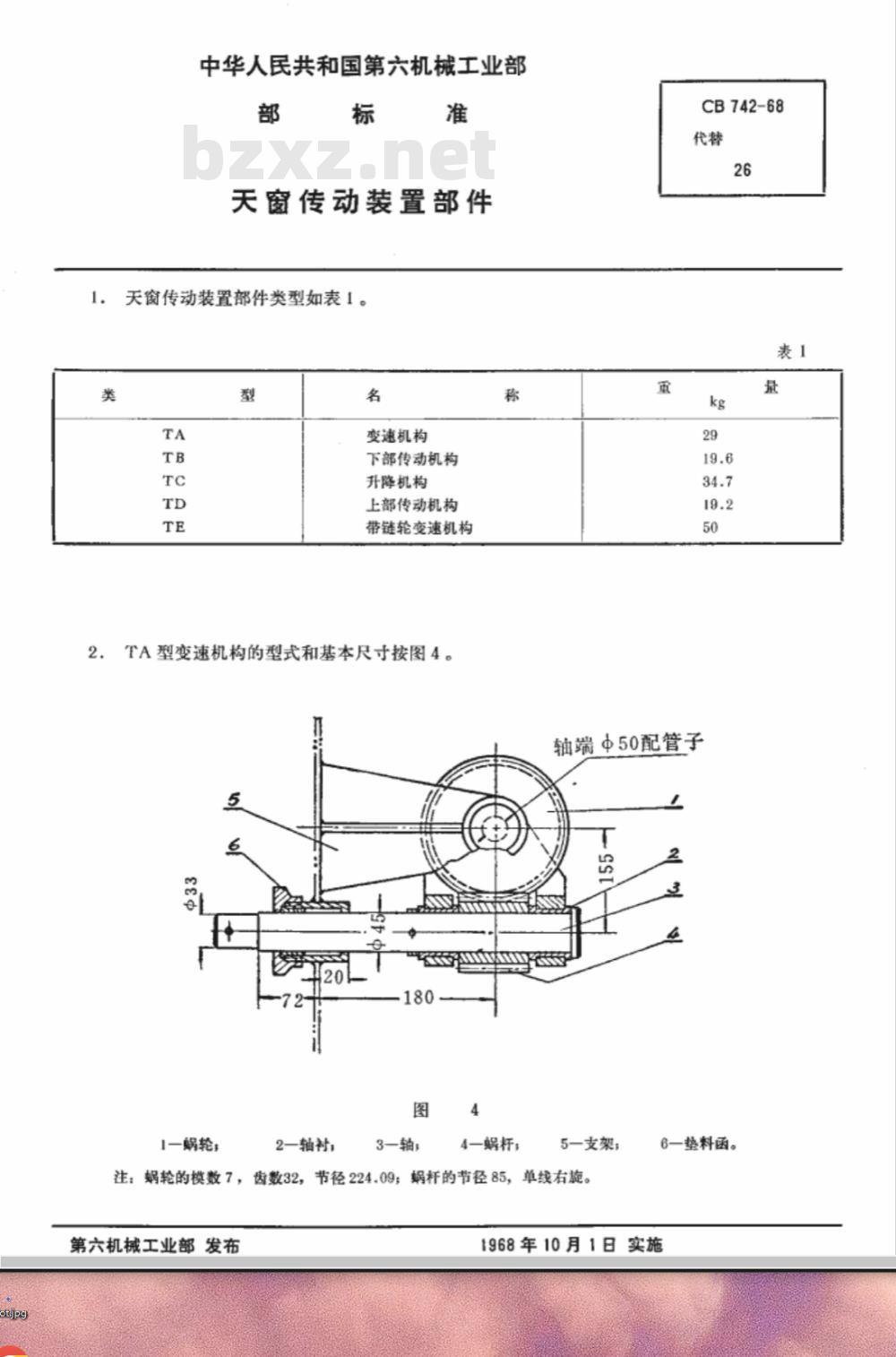

天窗传动装置部件
天窗传动装置部件类型如表1。
变速机构
下部传动机构
升降机构
上部传动机构
带链轮变速机构
TA型变速机构的型式和基本尺寸按图4。2.
1-蜗轮；
2一轴衬；
3轴，
4一娲杆；
CB742-68
轴端Φ50配管子
5一支架；
注：蜗轮的模数7，齿数32，节径224.09；娲杆的节径85，单线右施。第六机械工业部发布
6一垫料函。
1968年10月1日实施
共3页第2页
CB742-68
TB型下部传动机构的型式和基本尺寸按图5。3.
1一手轮；
注：锥齿模数6，齿数18，节径108。5
2一支架，
4.TC型升降机构的型式和基本尺寸按图6。180
1一撑杆，
2一齿轮；
3-锥齿轮。
3-支架；
4一导轮。
CB742-68

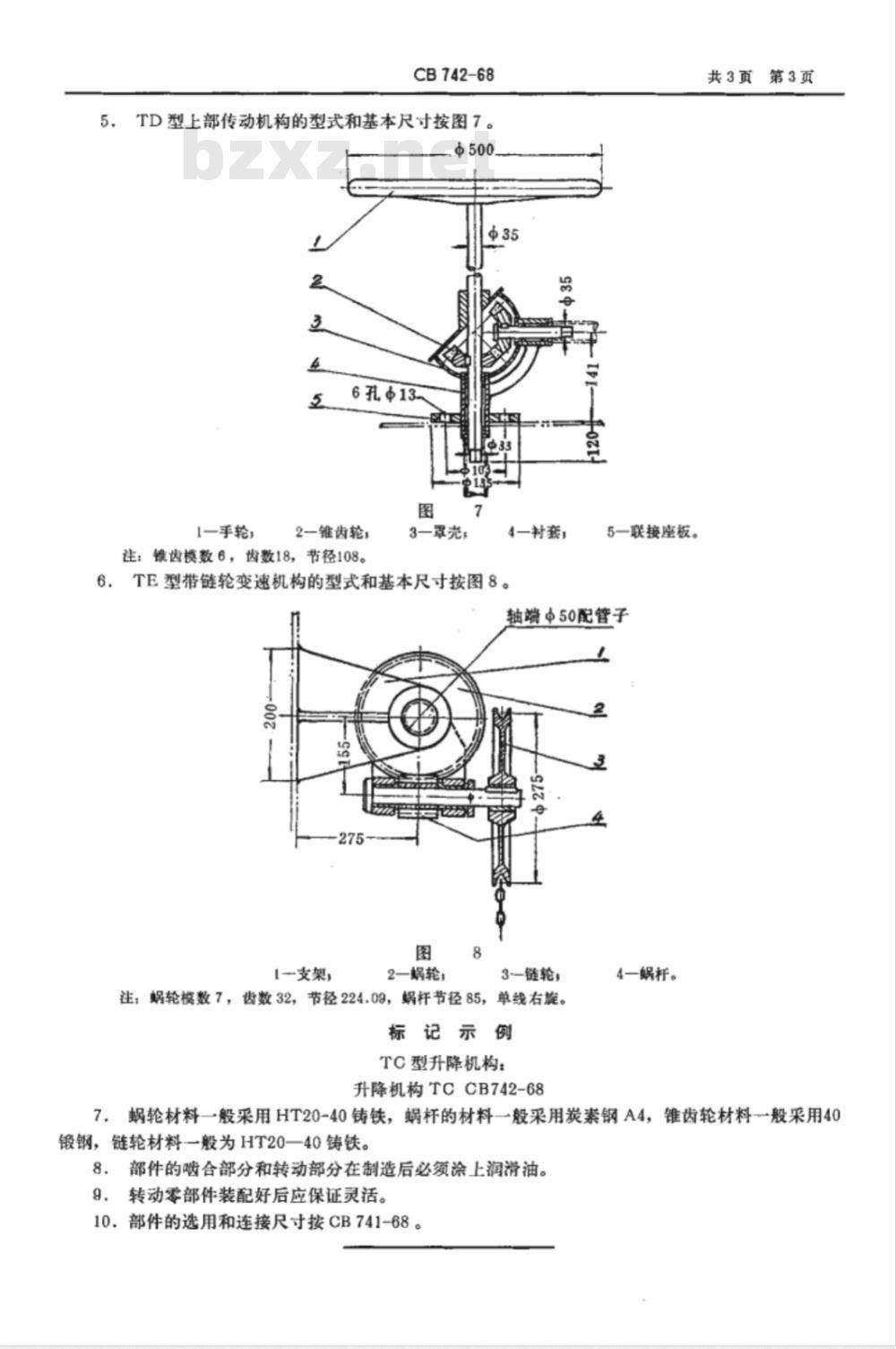

TD型上部传动机构的型式和基本尺寸按图7。5.
6孔中13
1一手轮，免费标准bzxz.net
2一锥齿轮，
注：锥齿模数6，齿数18，节径108。6
3-罩壳；
4一衬套；
TE型带链轮变速机构的型式和基本尺寸按图8。n
1一支架，
2-蜗轮；
5一联接座板。
轴蹦中50配管子
4一蜗杆。
3链轮
注；蜗轮模数7，齿数32，节径224.09，蜗杆节径85，单线右旋。标记示例
TC型升降机构：
升降机构TCCB742-68
第3页
共3页
7，蜗轮材料一般采用HT20-40铸铁，蜗杆的材料一般采用炭素钢A4，锥齿轮材料-般采用40锻钢，链轮材料一般为HT20一40铸铁。8.部件的啮合部分和转动部分在制造后必须涂上润滑油。9．转动零部件装配好后应保证灵活。10，部件的选用和连接尺寸按CB741-68。
