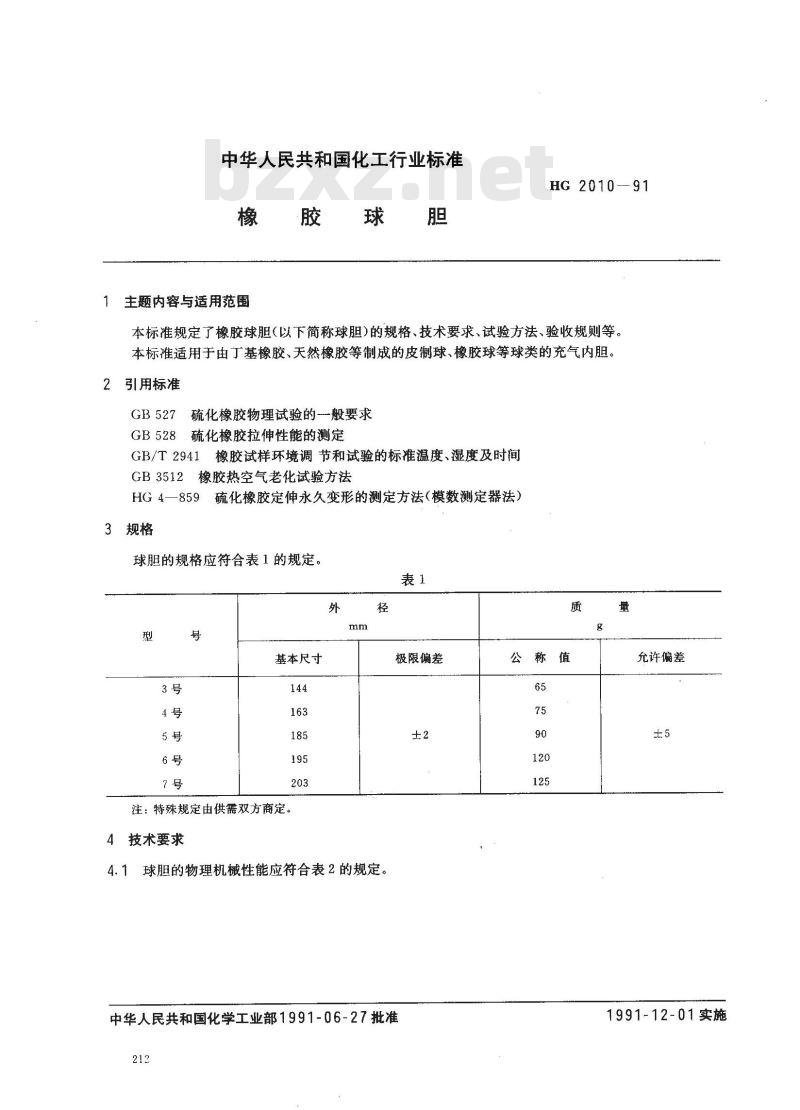

【化工行业标准(HG)】 橡胶球胆

中华人民共和国化工行业标准
1主题内容与适用范围
HG 2010-91
本标准规定了橡胶球胆（以下简称球胆)的规格、技术要求、试验方法、验收规则等。本标准适用于由丁基橡胶、天然橡胶等制成的皮制球、橡胶球等球类的充气内胆。2引用标准
GB527硫化橡胶物理试验的-般要求GB528硫化橡胶拉伸性能的测定
GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间GB3512橡胶热空气老化试验方法HG4一859硫化橡胶定伸永久变形的测定方法（模数测定器法）3规格
球胆的规格应符合表1的规定。
基本尺寸
注：特殊规定由供需双方商定。技术要求

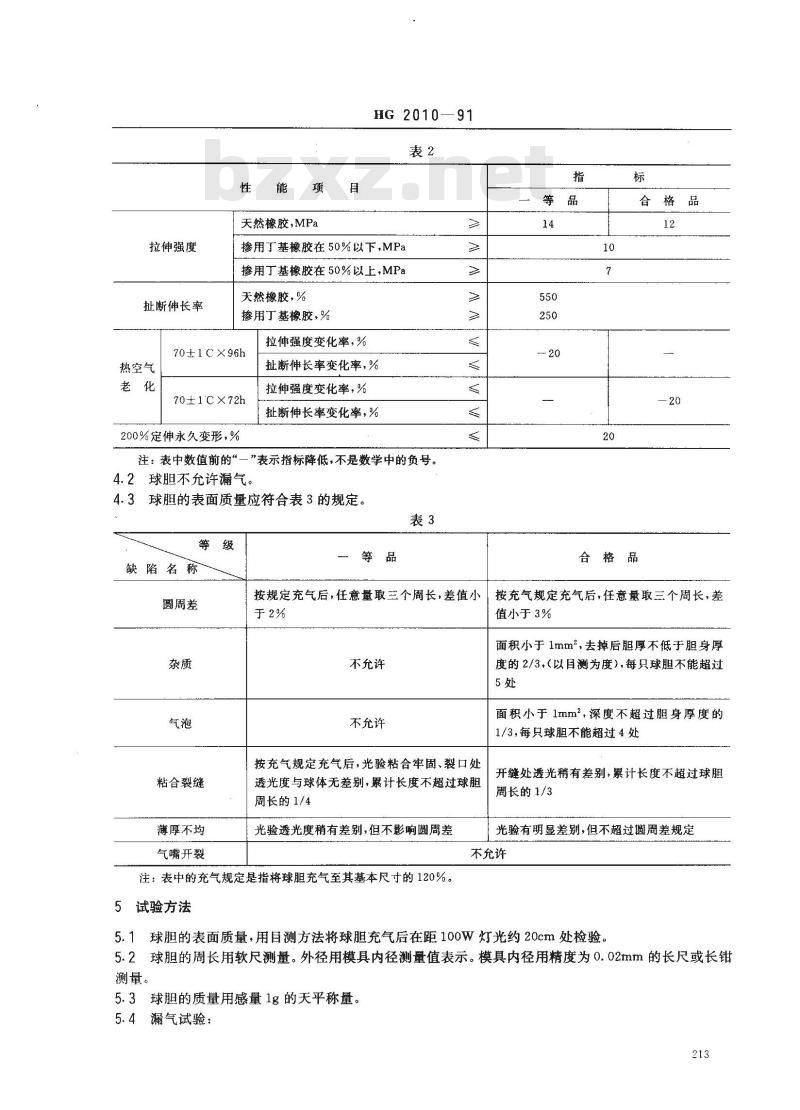

4.1球胆的物理机械性能应符合表2的规定。极限偏差
中华人民共和国化学工业部1991-06-27批准212
公称值
允许偏差
1991-12-01实施
拉伸强度
扯断伸长率
天然橡胶，MPa
HG 2010—91
掺用丁基橡胶在50%以下,MPa
掺用丁基橡胶在50%以上，MPa
天然橡胶，%
掺用丁基橡胶，%
70±1C×96h
热空气
70±1C×72h
200%定伸永久变形，%
注：表中数值前的“
拉伸强度变化率，%
扯断伸长率变化率，%
拉伸强度变化率，%
扯断伸长率变化率，%
”表示指标降低，不是数学中的负号。4.2球胆不允许漏气。
4.3球胆的表面质量应符合表3的规定。表3
缺陷名称
圆周差
粘合裂缝
薄厚不均
气嘴开裂
按规定充气后，任意量取三个周长，差值小于2%
不允许
不充许
按充气规定充气后，光验粘合牢固、裂口处透光度与球体无差别，累计长度不超过球胆周长的1/4
光验透光度稍有差别，但不影响圆周差指
合格品
合格品
按充气规定充气后，任意量取三个周长，差值小于3%Www.bzxZ.net
面积小于1mm2，去掉后胆厚不低于胆身厚度的2/3，（以目测为度）,每只球胆不能超过5处
面积小于1mm2，深度不超过胆身厚度的1/3，每只球胆不能超过4处
开缝处透光稍有差别，累计长度不超过球胆周长的1/3
光验有明显差别，但不超过圆周差规定不允许
注：表中的充气规定是指将球胆充气至其基本尺寸的120%。5试验方法
5.1球胆的表面质量，用目测方法将球胆充气后在距100W灯光约20cm处检验。5.2球胆的周长用软尺测量。外径用模具内径测量值表示。模具内径用精度为0.02mm的长尺或长钳测量。
5.3球胆的质量用感量1g的天平称量。5.4漏气试验：
HG 2010—91

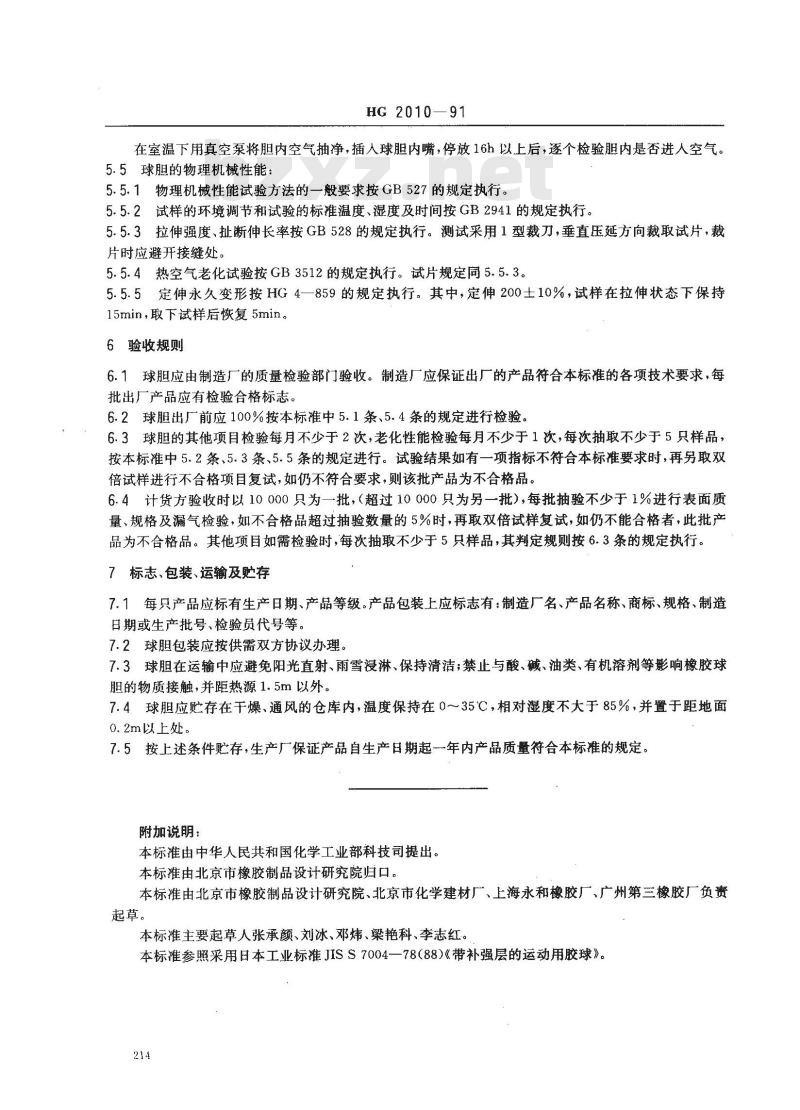

在室温下用真空泵将胆内空气抽净，插人球胆内嘴，停放16h以上后，逐个检验胆内是否进人空气。5.5球胆的物理机械性能：
5.5.1物理机械性能试验方法的一般要求按GB527的规定执行。5.5.2试样的环境调节和试验的标准温度、湿度及时间按GB2941的规定执行。5.5.3拉伸强度、扯断伸长率按GB528的规定执行。测试采用1型裁刀，垂直压延方向裁取试片，裁片时应避开接缝处。
5.5.4热空气老化试验按GB3512的规定执行。试片规定同5.5.3。5.5.5定伸永久变形按HG4一859的规定执行。其中，定伸200士10%，试样在拉伸状态下保持15min，取下试样后恢复5min。
6验收规则
6.1球胆应由制造厂的质量检验部门验收。制造厂应保证出厂的产品符合本标准的各项技术要求，每批出厂产品应有检验合格标志。6.2球胆出厂前应100%按本标准中5.1条、5.4条的规定进行检验。6.3球胆的其他项目检验每月不少于2次，老化性能检验每月不少于1次，每次抽取不少于5只样品，按本标准中5.2条、5.3条、5.5条的规定进行。试验结果如有一项指标不符合本标准要求时，再另取双倍试样进行不合格项目复试，如仍不符合要求，则该批产品为不合格品。6.4计货方验收时以10000只为一批，（超过10000只为另一批），每批抽验不少于1%进行表面质量、规格及漏气检验，如不合格品超过抽验数量的5%时，再取双倍试样复试，如仍不能合格者，此批产品为不合格品。其他项目如需检验时，每次抽取不少于5只样品，其判定规则按6.3条的规定执行。7标志、包装、运输及贮存
7.1每只产品应标有生产日期、产品等级。产品包装上应标志有：制造厂名、产品名称、商标、规格、制造日期或生产批号、检验员代号等。7.2球朋包装应按供需双方协议办理。7.3球胆在运输中应避免阳光直射、雨雪浸淋、保持清洁；禁止与酸、碱、油类、有机溶剂等影响橡胶球胆的物质接触，并距热源1.5m以外。7.4球胆应贮存在干燥、通风的仓库内，温度保持在0～35℃，相对湿度不大于85%，并置于距地面0.2m以上处。
7.5按上述条件贮存，生产厂保证产品自生产日期起一年内产品质量符合本标准的规定。附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由北京市橡胶制品设计研究院归口。本标准由北京市橡胶制品设计研究院、北京市化学建材厂、上海永和橡胶厂、广州第三橡胶厂负责起草。
本标准主要起草人张承颜、刘冰、邓炜、梁艳科、李志红。本标准参照采用日本工业标准JISS7004一78（88）《带补强层的运动用胶球》。214
