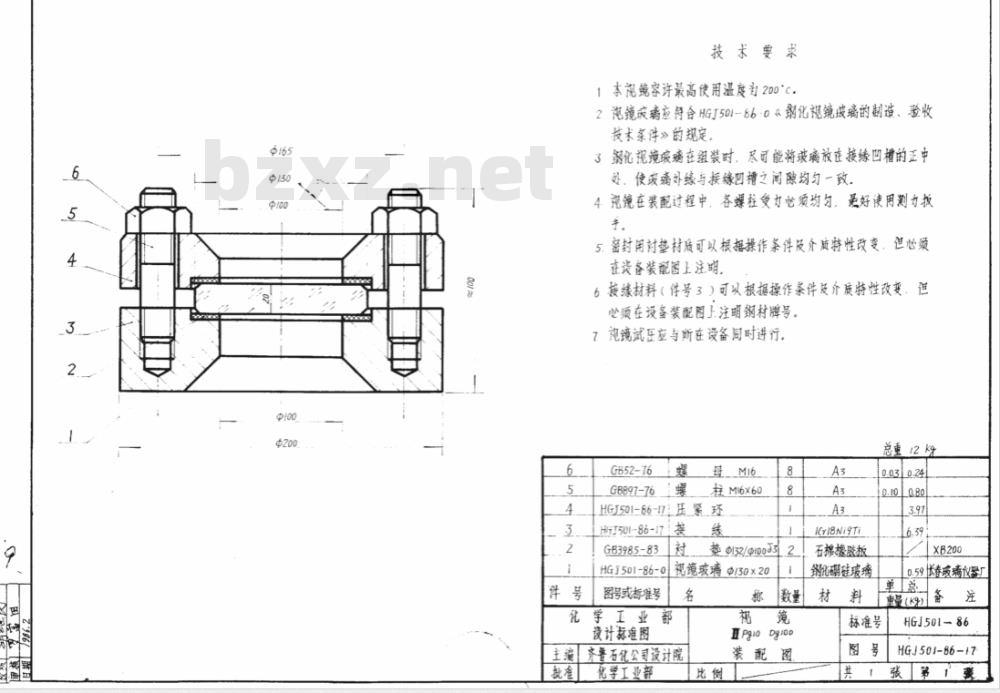

【化工行业标准(HG)】 视镜 ⅡPg10 Dg100装配图

HG-T 3056-1986(1997)
日华人民共和医行业标准免费标准下载网bzxz
标准设

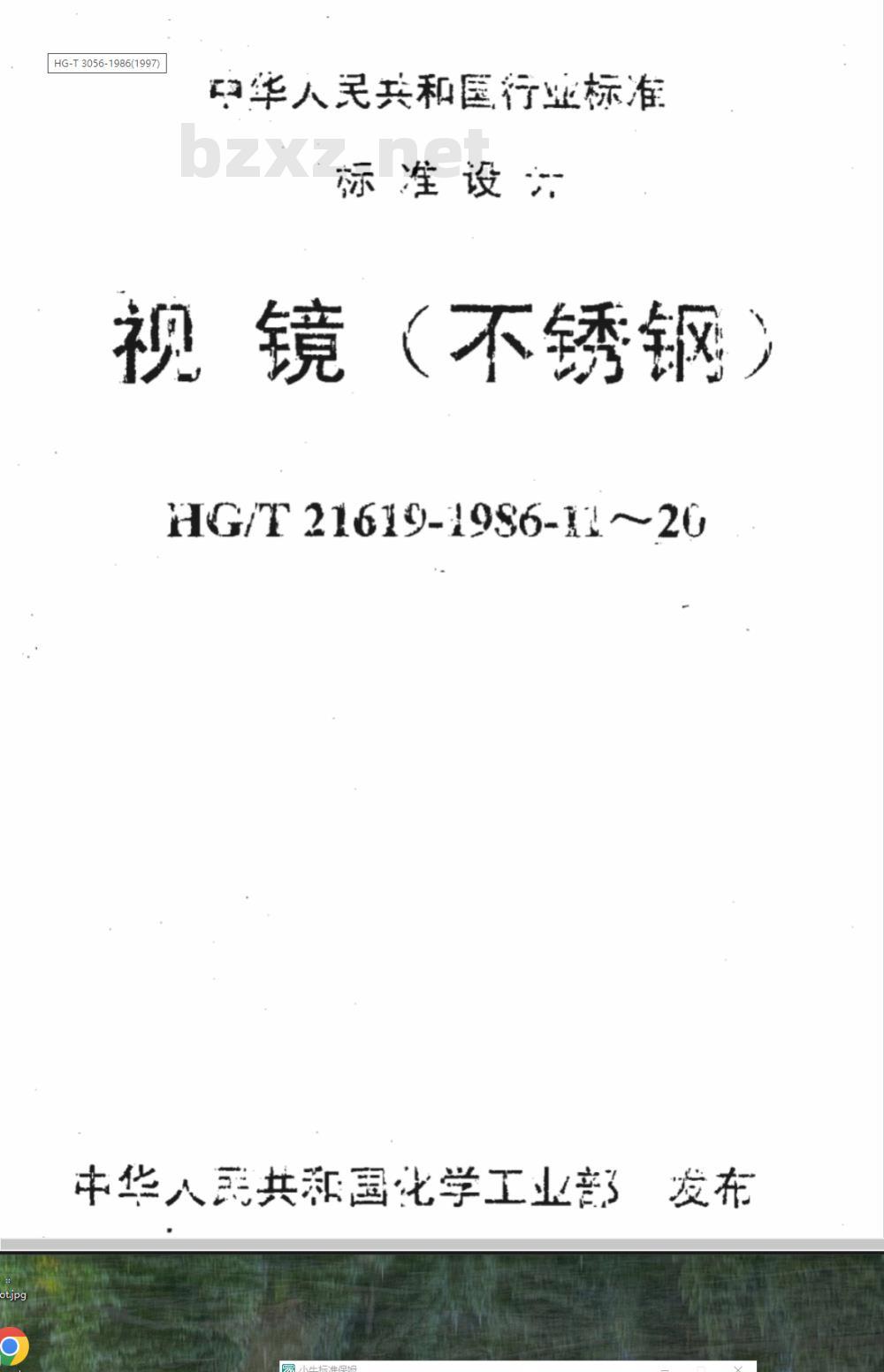

视镜（不锈钢）
HG/T 21619-1986-11~20
中华人联共和围化学工业部
2×45°
8 -±18
技术要求
i.-相邻两螺孔中心距允许痛差为土0.6mm，任意两螺孔中心距允许偏差为土！mm，
2.未注公差天寸的机械加工件表面的公差按GB1804-79规定的1T4级，
Q165±0.6

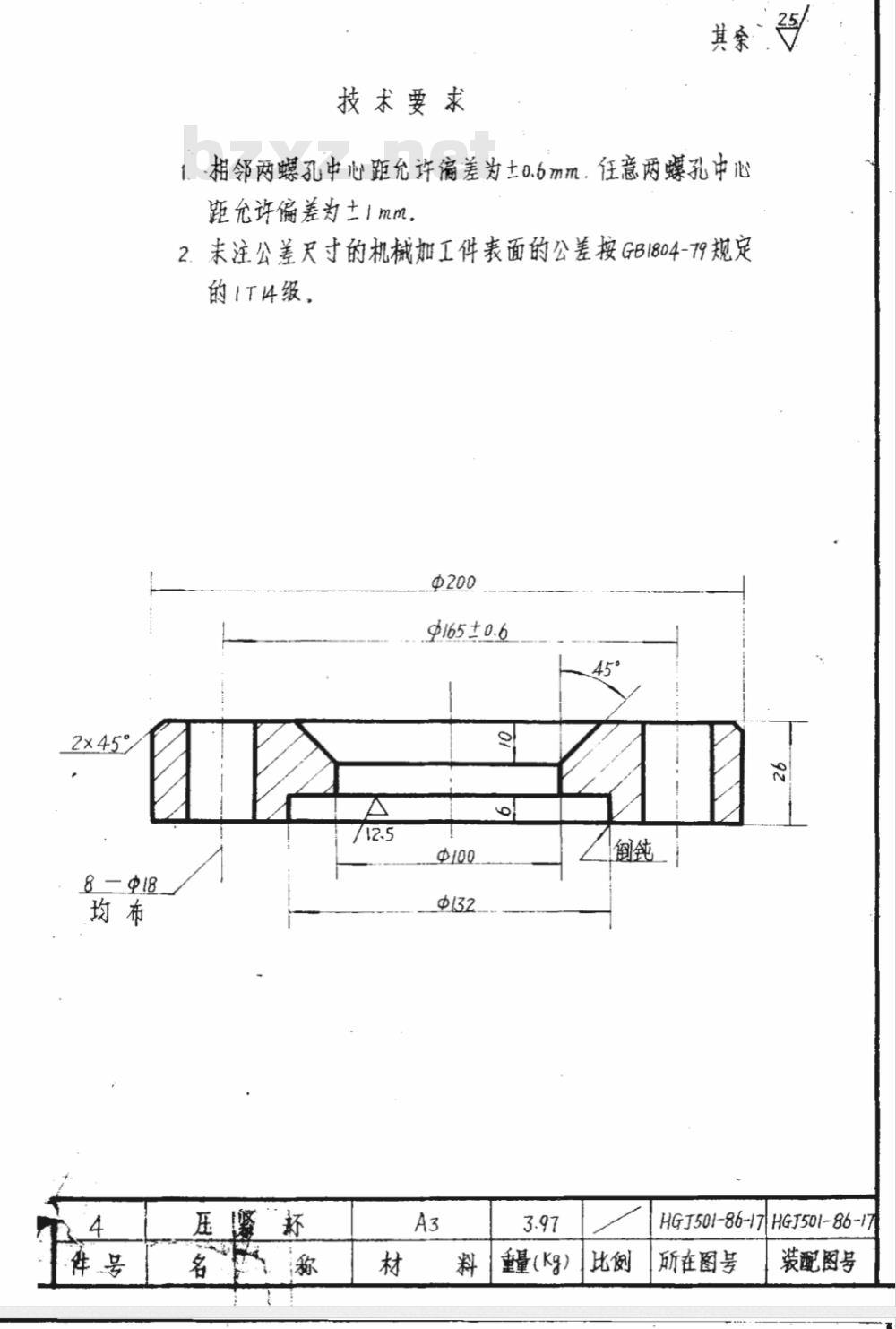

压医杯
名滋称
重量(kg）
HGJ501-86-17
HGJ501-86-17
所在图
装配图号
技术要求
1．相邻两螺孔中心距允许偏差为土o.6mm，任意两螺孔中心距允许偏差土！mm。
2.未注公差尺寸的机械加工件表面的公差按GBI804-79规定的ITI4级。

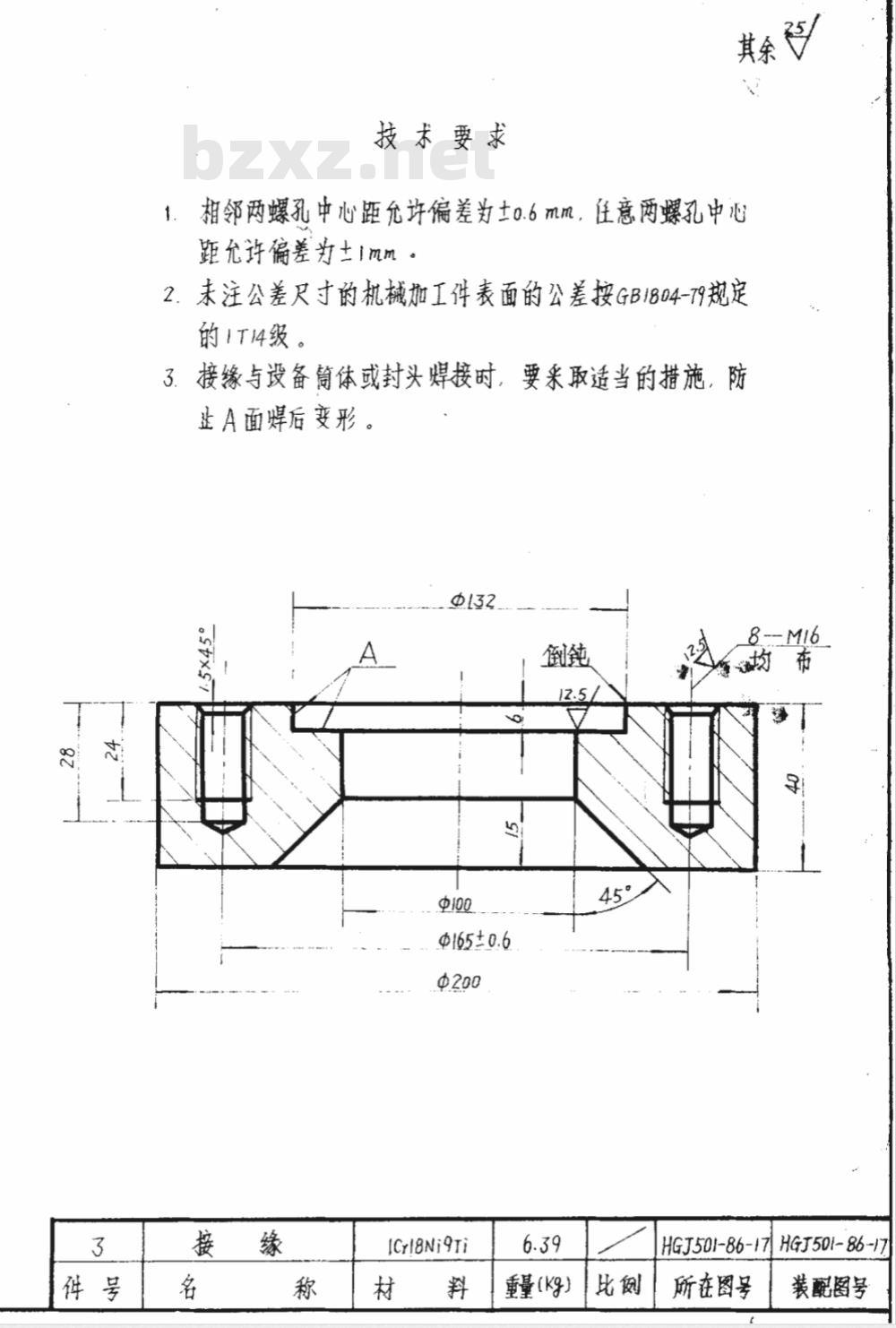

3．接缘与设备简体或封头接时，要采取适当的措施，防止A面焊后变形。
Φ165±0.6
ICr18N9Ti
重量（Kg）
8--M16
HGJ501-86-1
所在图号
HGJ501-86-17
装配图号
技术要求
1本滤镜容许最高使用温度为200c，2滤镜成病应符合HGJ501-86-0表剩化规镜戒瘤的剃造、登收技术条件》的规定
3钢化规镜琅病在组装时，尽可能将璃放连接缘凹横的正中处，使废痛外缘与接缘凹槽之间隙均幻一致，4说镜在装配过程中，各螺柱受女须均匀，是好使用测力报手
5.密封用材垫材质可以根据操作案件及介质特性改变，但心频在资备装配图上注明
6授缘材料（件号3）可以根据操作条件及介质特性改变，适必颁在设备装配图上注明钢材牌号。7魂鏡试压应与所在设备同时进行。总重12
GB52-76
GBB97-76
垫0132/01003
视镜玻璃1/30×20
学工业部
设计标难图
主编齐普石化公司设计院
化学工业部
母M16
柱M16×60
HGJ501-86-17压累环
HT50186-17
GB3985-83
HGJ501-86-0
图号或标准号
IPgoDgtoo
装配图
ICyI8Ni9Ti
石棉胶板
纳化硼硅玻璃
0.03.0.24
0.59长春玻璃仪器厂
标准号
HGJ501-86
HGJ50186↓7
