【船舶行业标准(CB)】 潜艇艇体三元锌阳极安装技术要求

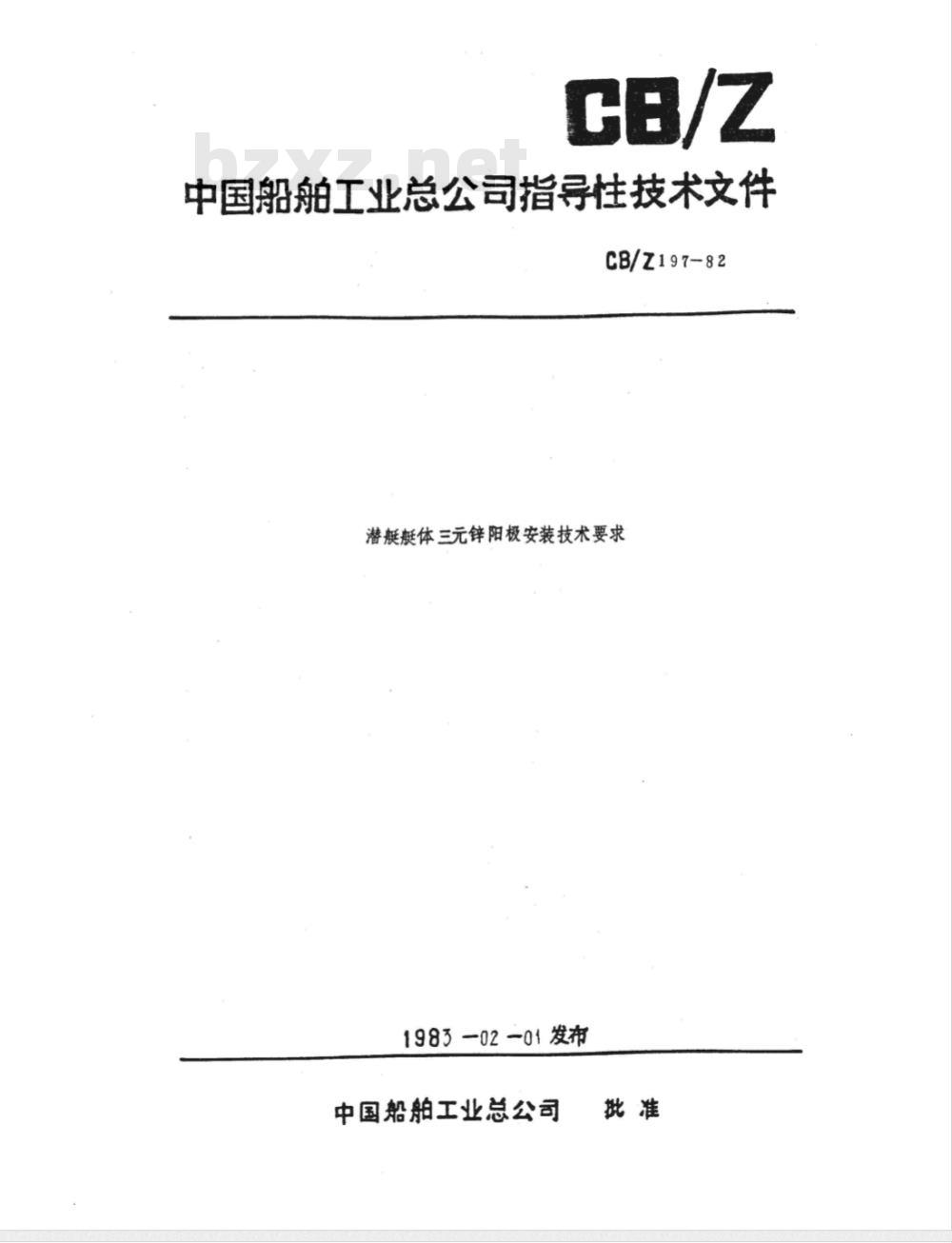

中国船舶工业总公司指导性技术文件CB/Z197-82
潜艇艇体三元锌阳极安装技术要求1983-02-01发布
中国船舶工业总公司
中国船舶工业总公司指导性技术文件潜艇艇体三元锌阳极安装技术要求CB/2197-82
破别12

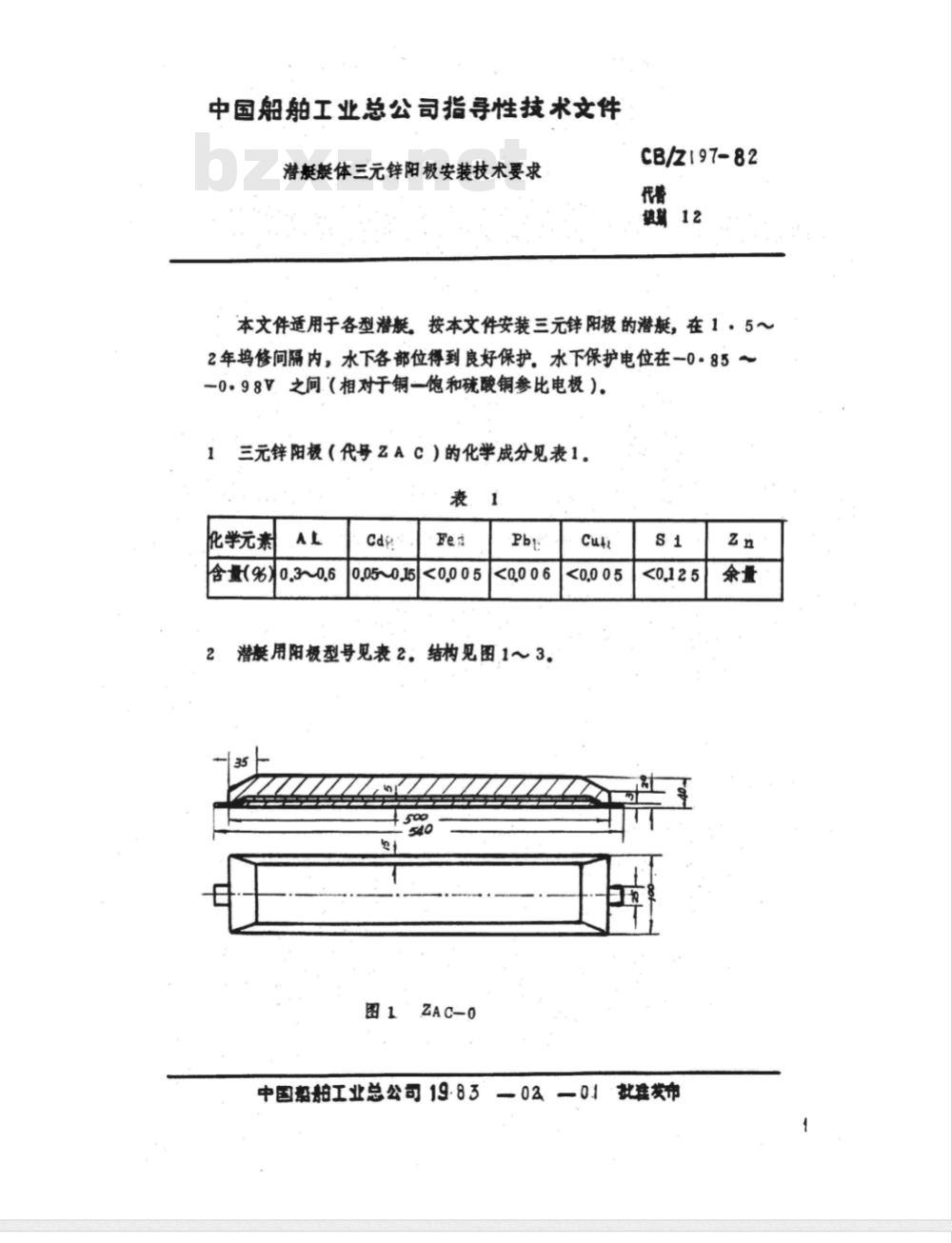

本文件适用于各型潜艇。按本文件安装三元锌阳极的潜艇，在1：5~2年坞修间隔内，水下各部位得到良好保护。水下保护电位在一0·85一—0.98V之间（相对于铜一饱和硫酸铜参比电极）。三元锌阳极（代号ZAC）的化学成分见表1表
化学元素
含量(%)0.3~0.6
0.05~0.15
<0,006

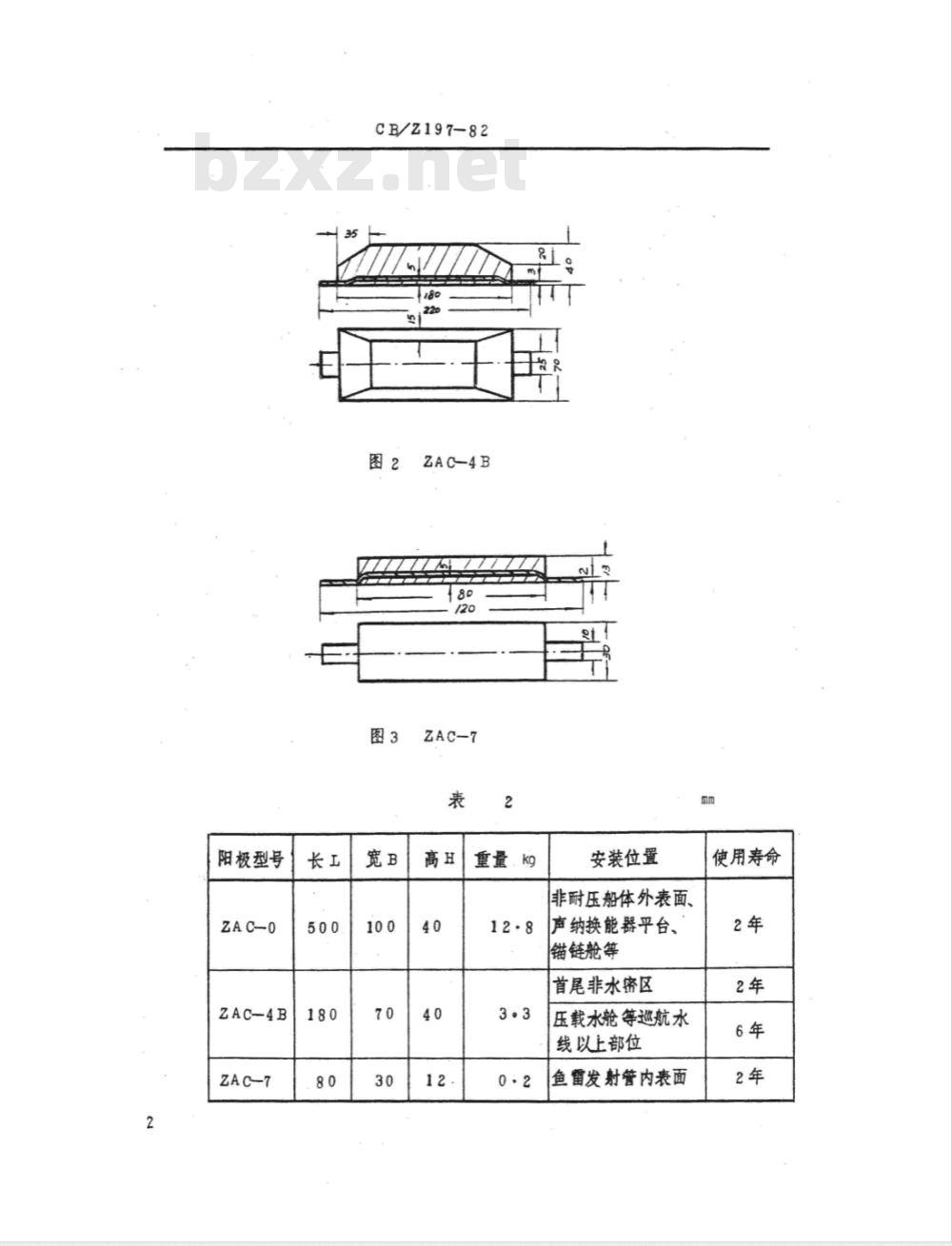

潜艇用阳极型号见表2。结构见图1～3。0
中国帮舶工业总公司19.83—02—01批准发布Zn
阳极型号
CB/Z197-82
ZAC-4B
重量kg
安装位置
非耐压船体外表面、
声纳换能器平台、
锚链舱等
首尾非水密区
压载水舱等巡航水
线以上部位
鱼雷发射管内表面
使用寿命
CB/Z197-82

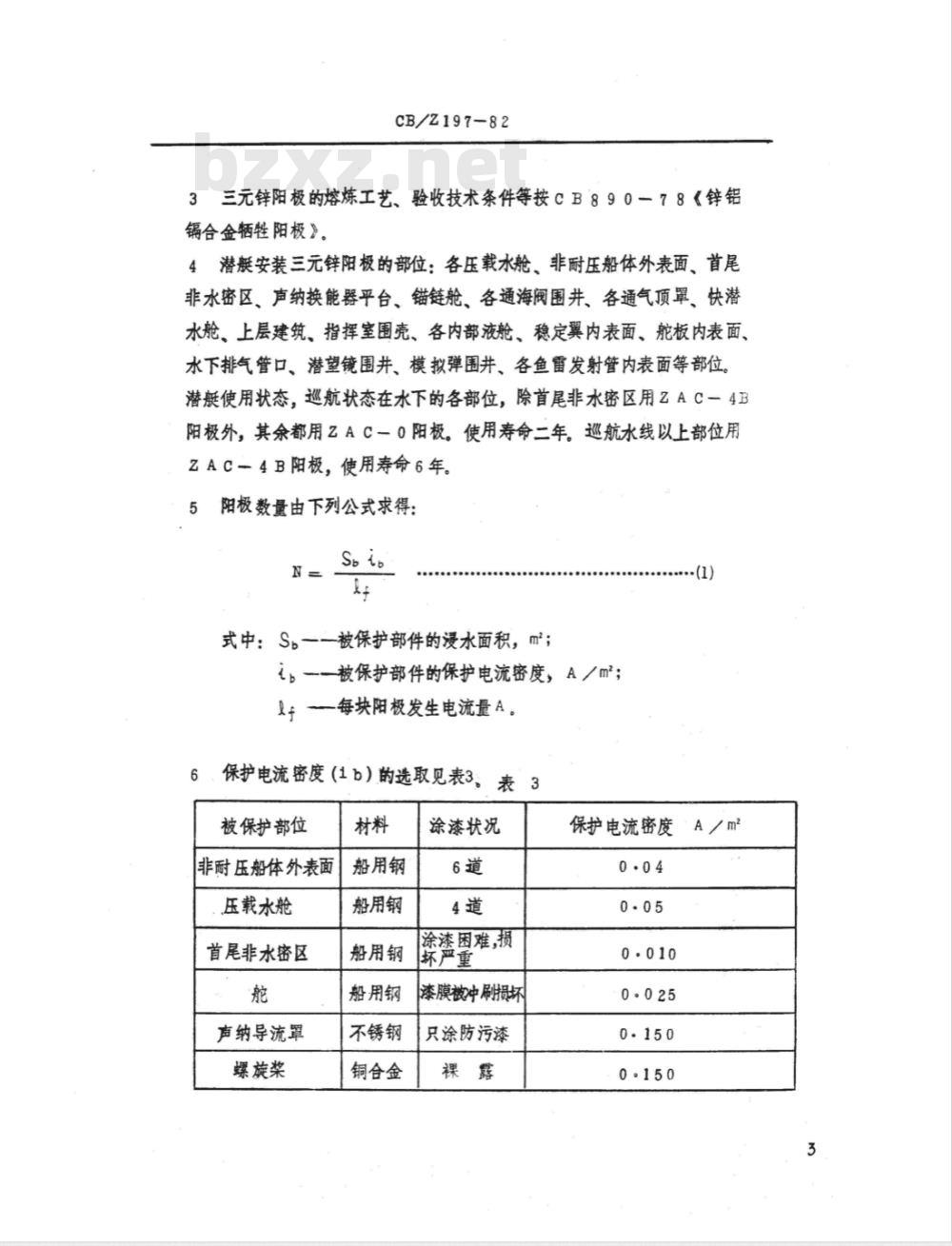

3三元锌阳极的熔炼工艺、验收技术条件等按CB89078《锌铝镉合金牺牲阳极》。
4潜艇安装三元锌阳极的部位：各压载水舱、非耐压船体外表面、首尾非水密区、声纳换能器平台、锚链舱、各通海阀围井、各通气顶罩、快潜水舱、上层建筑、指挥室围壳、各内部液舱、稳定翼内表面、舵板内表面、水下排气管口、潜望镜围井、模拟弹围井、各鱼雷发射管内表面等部位。潜艇使用状态，巡航状态在水下的各部位，除首尾非水密区用ZAC－4B阳极外，其余都用ZAC一0阳极。使用寿命二年。巡航水线以上部位用ZAC－4B阳极，使用寿命6年。
阳极数量由下列公式求得：
式中：S一一被保护部件的浸水面积，m；i一被保护部件的保护电流密度，A/m2；于每块阳极发生电流量A。
保护电流密度（1b）的选取见表3：表3被保护部位
非耐压船体外表面
压载水舱
首尾非水密区
声纳导流罩
螺旋桨
船用钢
船用钢
船用钢
船用钢
不锈钢
铜合金
涂漆状况bzxz.net
涂漆困难,损
坏严重
漆膜被冲刷损坏
只涂防污漆
保护电流密度A／m2

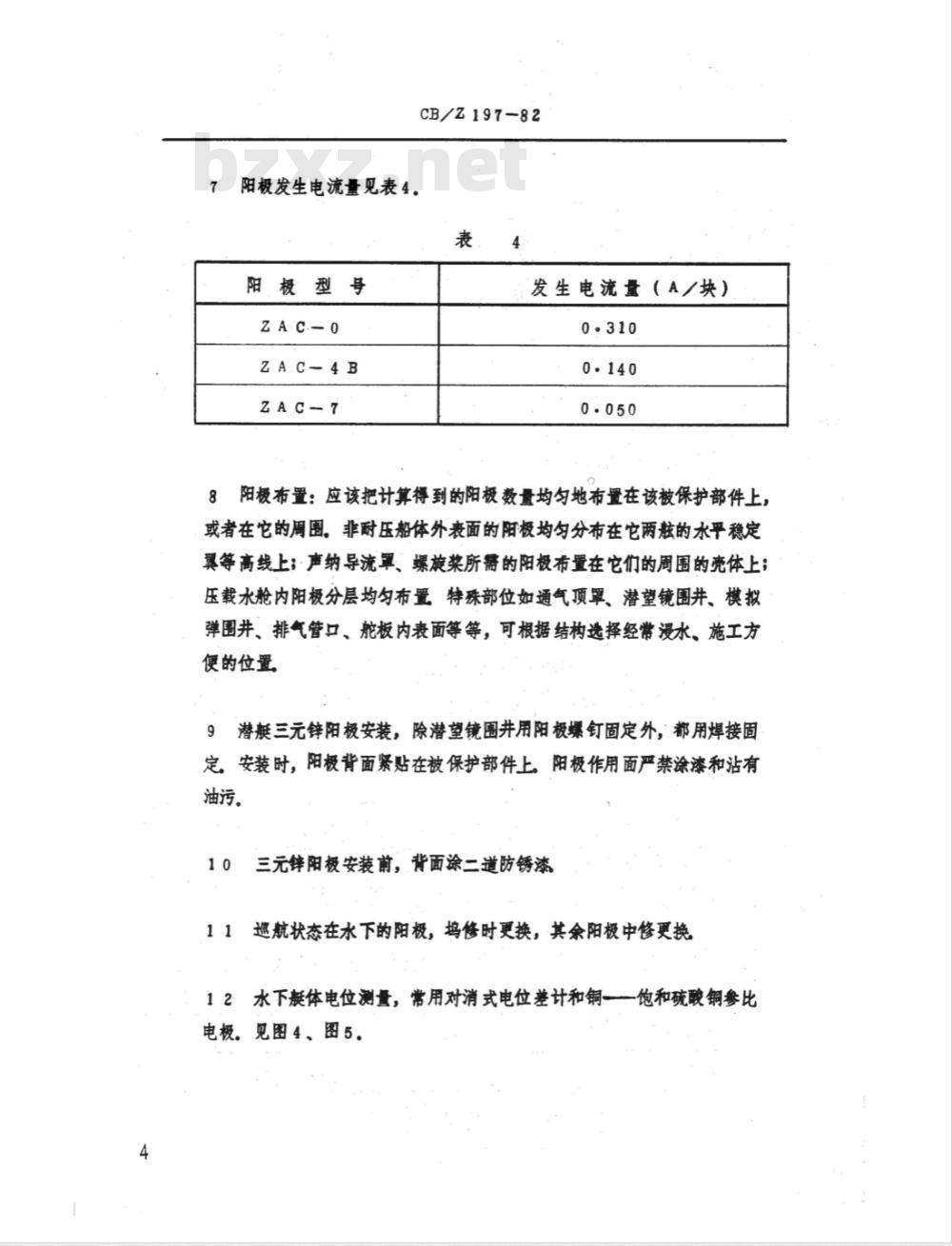

阳极发生电流量见表4。
阳极型号
ZAC-4B
CB/Z197-82
发生电流量（A/块）
阳极布量：应该把计算得到的阳极数量均匀地布置在该被保护部件上，或者在它的周围。非耐压船体外表面的阳极均匀分布在它两眩的水平稳定翼等高线上；声纳导流罩、螺旋桨所需的阳极布置在它们的周围的亮体上；压载水舱内阳极分层均匀布置特殊部位如通气顶罩、潜望镜围井、模拟弹围井、排气管口、舵板内表面等等，可根据结构选择经常漫水、施工方便的位置。
潜艇三元锌阳极安装，除潜望镜围井用阳极螺钉固定外，都用焊接固9
定，安装时，阳极背面紧贴在被保护部件上。阳极作用面严禁涂漆和沾有油污。
三元锌阳极安装前，背面涂二道防锈漆巡航状态在水下的阳极，坞修时更换，其余阳极中修更换12水下艇体电位测量，常用对消式电位差计和铜一饱和硫酸铜参比电极。见图4、图5。
CB/Z197-82
比电模
图4对消式电位差计线路图
图中：E工作电源号电池
K电源开关
R1—50.欧电位器
R21~2手欧电位器
V0~1.5V电压表
MA—中零式+50-0-50微安表
CB/Z197-82
图5铜一饱和硫酸铜参比电极
图中：1-导线；
2-有机玻璃顶部压面；
3一有机玻璃压盖；
4—填料石腊+30~50%松香；
59、10橡皮垫圈；
6一紫铜固定螺母；
7-紫铜棒；
8一简壳（有机玻璃）；
11半透膜、材料银杏木；
12一有机玻璃底盖。
13测量艇体电位时，电位差计的负端接艇体，正端接参比电极，闭合开关，调节电位器，使微安表指零，读电压表值。测点可在左右航各测四点，保护电位在-0·85~-0。98V，各点的电位偏差小于等于0.04V。附加说明：
本文件由七一九所归口。
本文件由七二五所负责起草，
本文件主要起草人·陈仁兴。
