【船舶行业标准(CB)】 潜艇减震接管配置与安装技术条件

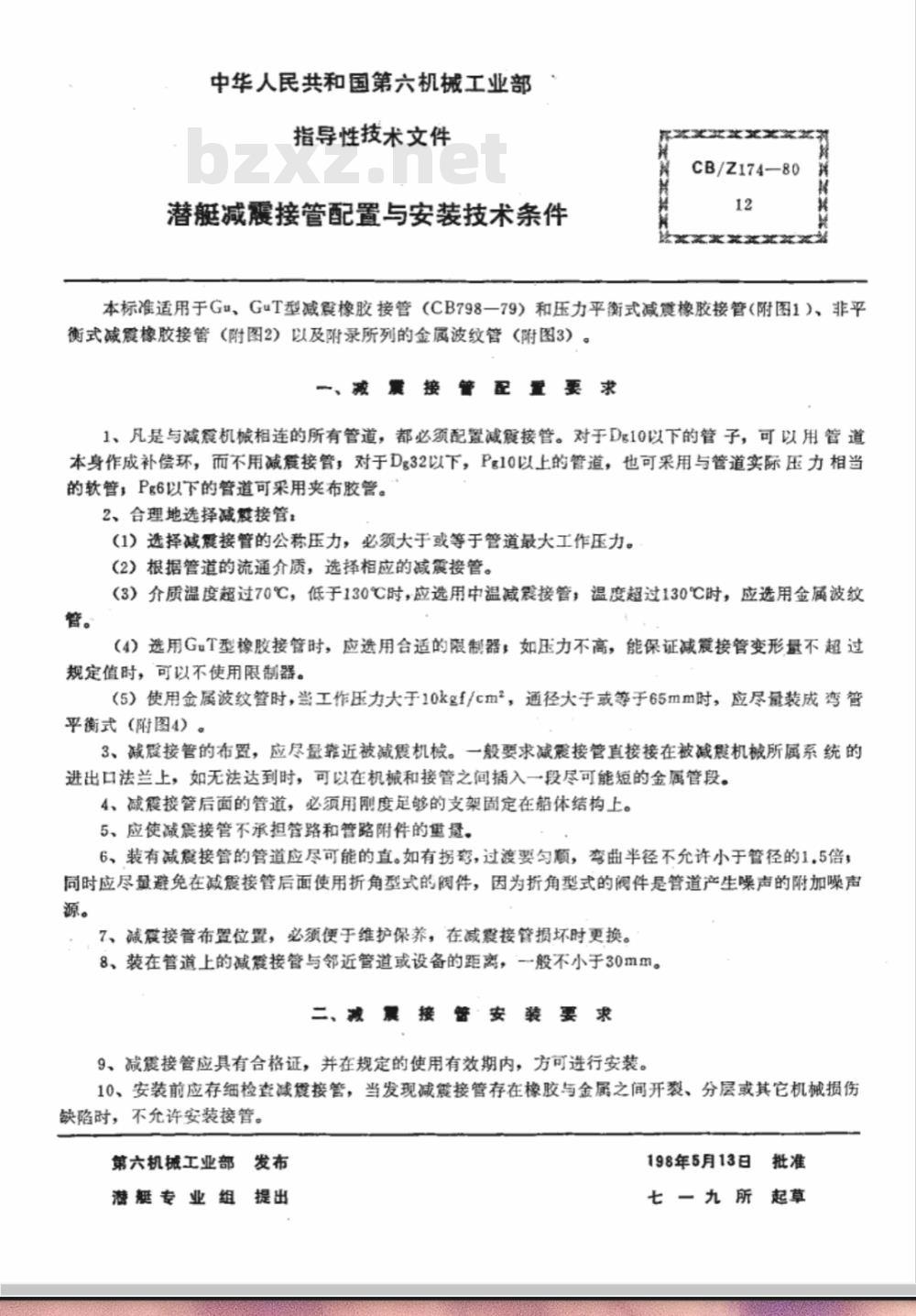

中华人民共和国第六机械工业部指导性技术文件
潜艇减震接管配置与安装技术条件CB/Z174—80
本标准适用于Gu、GuT型减震橡胶接管（CB798一79）和压力平衡式减震橡胶接管（附图1）、非平衡式减震橡胶接管（附图2）以及附录所列的金属波纹管（附图3）。一、减震接管配置要求
1、凡是与减震机械相连的所有管道，都必须配置减震接管。对于Dg10以下的管子，可以用管道本身作成补偿环，而不用减震接管，对于Dg32以下，Pg10以上的管道，也可采用与管道实际压力相当的软管，Pg6以下的管道可采用夹布胶管。2、合理地选择减接管：
（1）选择减震接管的公称压力，必须大于或等于管道最大工作压力。（2）根据管道的流通介质，选择相应的减震接管。（3）介质温度超过70℃，低于130℃时，应选用中温减震接管；温度超过130℃时，应选用金属波纹管。
（4）选用GT型橡胶接管时，应选用合适的限制器，如压力不高，能保证减震接管变形量不超过规定值时，可以不使用限制器。（5）使用金属波纹管时，当工作压力大于10kgf/cm2，通径大于或等于65mm时，应尽量装成湾管平衡式（附图4）。
3、减震接管的布置，应尽最靠近被减震机。一般要求减震接管直接接在被减履机械所属系统的进出口法兰上，如无法达到时，可以在机械和接管之间摘入一段尽可能短的金属管段。4、减震接管后面的管道，必须用刚度足够的支架固定在船体结构上。5、应使减震接管不承担管路和管路附件的愈。6、装有减震接管的管道应尽可能的直。如有拐紊，过渡要匀顺，弯曲半径不允许小于管径的1.5倍，同时应尽量避免在减震接管后面使用折角型式的阅件，因为折角型式的阀件是管道产生噪声的附加噪声源。
7、减震接管布置位置，必须便于维护保养，在减震接管损坏时更换。8、装在管道上的减震接管与邻近管道或设备的距离，一般不小于30mm。二、减震接管安装要求
9、减震接管应具有合格证，并在规定的使用有效期内，方可进行安装。10、安装前应存细检查减震接管，当发现减震接管存在橡胶与金属之间开裂、分层或其它机械损伤缺陷时，不允许安装接管。
第六机械工业部发布
潜艇专业组提出
198年5月13日
七一九所起草
共4页第2页
CB/Z174—80

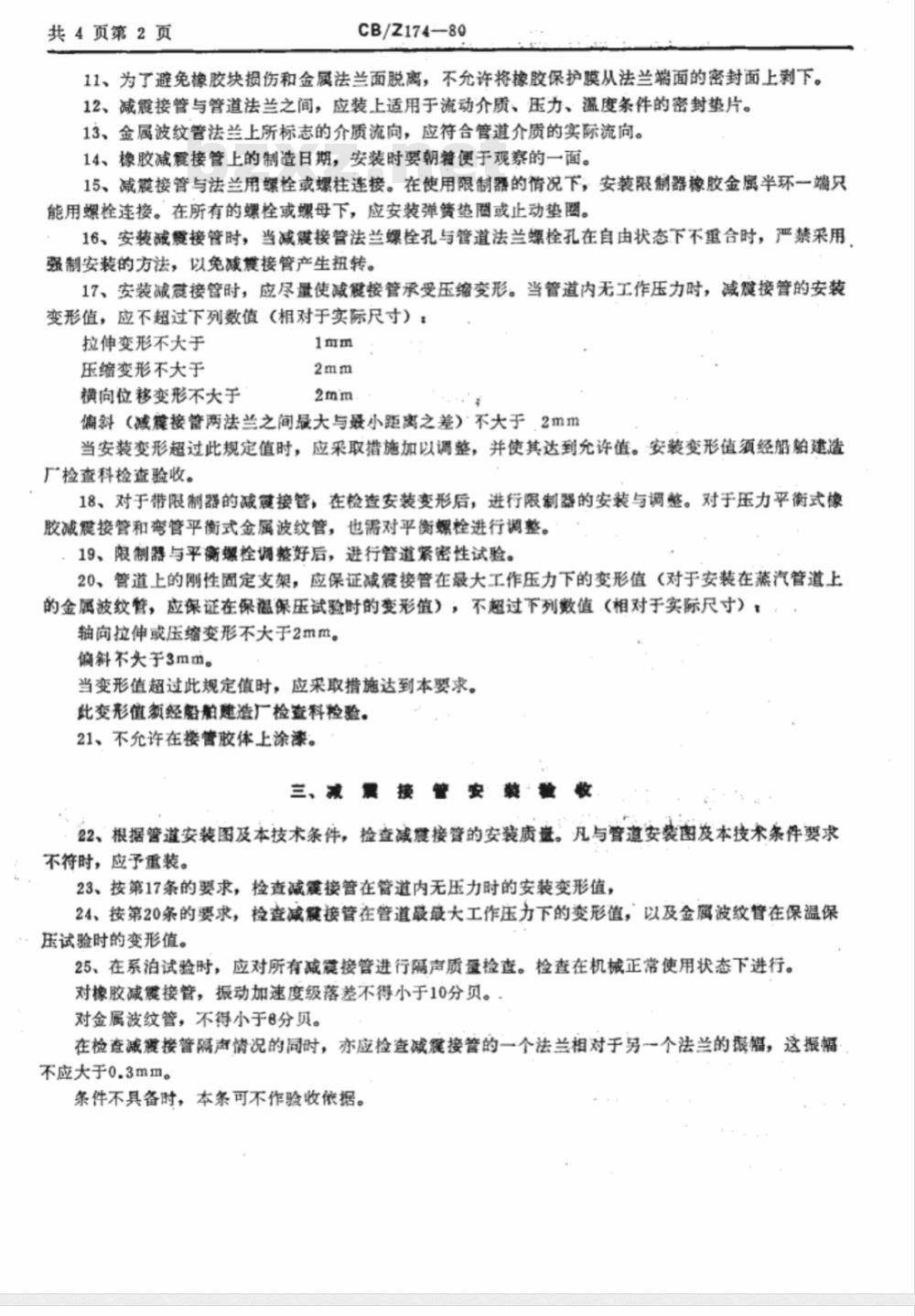

11、为了避免橡胶块损伤和金属法兰面脱离，不允许将橡胶保护膜从法兰端面的密封面上剥下。12、减接管与管道法兰之间，应装上适用于流动介质、压力、滥度条件的密封垫片。13、金属波纹管法兰上所标志的介质流向，应符合管道介质的实际流向。14、橡胶减震接管上的制造日期，安装时要朝着便于观察的一面。15、减接管与法兰用螺栓或螺柱连接。在使用限制器的情况下，安装限制器橡胶金属半环一端只能用螺栓连接。在所有的螺栓或螺母下，应安装弹簧垫圈或止动垫圈。16、安装减接管时，当减震接管法兰螺栓孔与管道法兰螺栓孔在自由状态下不重合时，严禁采用强制安装的方法，以免减震接管产生扭转。17、安装减愈接管时，应尽量使减震接管承受压缩变形。当管道内无工作压力时，减接管的安装变形值，应不超过下列数值（相对于实际尺寸）：拉伸变形不大于
压缩变形不大于此内容来自标准下载网
横向位移变形不大于
偏斜（减麓接管两法兰之间最大与最小距离之差）不大于，2mm当安装变形超过此规定值时，应采取措施加以调整，并使其达到允许值。安装变形值须经船舶建造厂检查科检查验收。
18、对于带限制器的减接管，在检查安装变形后，进行限制器的安装与调整。对于压力平衡式橡胶减震接管和弯管平衡式金属波纹管，也需对平衡螺栓进行调整。，19、限制器与平衡螺栓调整好后，进行管道紧密性试验。20、管道上的刚性固定支架，应保证减震接管在最大工作压力下的变形值（对于安装在蒸汽管道上的金属波纹管，应保证在保蕴保压试验时的变形值），不超过下列数值（相对于实际尺寸）轴向拉伸或压缩变形不大于2mm。偏斜不大于3mm。
当变形值超过此规定值时，应来取措施达到本要求。此变形值额经船舶建造厂检查科检验。21、不允许在接替胶体上涂漆。三、减震接管安装检收
22、根据管道安装图及本技术条件，检查减震接管的安装质盘。凡与管道安装图及本技术条件要求不符时，应予重装。
23、按第17条的要求，检查减接管在管道内无压力时的安装变形值，24、按第20条的要求，检查减麓接管在管道最最大工作压力下的变形值，以及金属波纹管在保温保压试验时的变形值。
25、在系泊试验时，应对所有减麓接管进行隔声质量检查。检查在机械正常使用状态下进行。对橡胶减震接管，振动加速度级落差不得小于10分贝。、对金属波纹管，不得小于8分贝。在检查减震接管隔声情况的同时，亦应检查减接管的一个法兰相对于另一个法兰的幅，这振幅不应大于0.3mm。
条件不具备时，本条可不作验收依据。附录附图

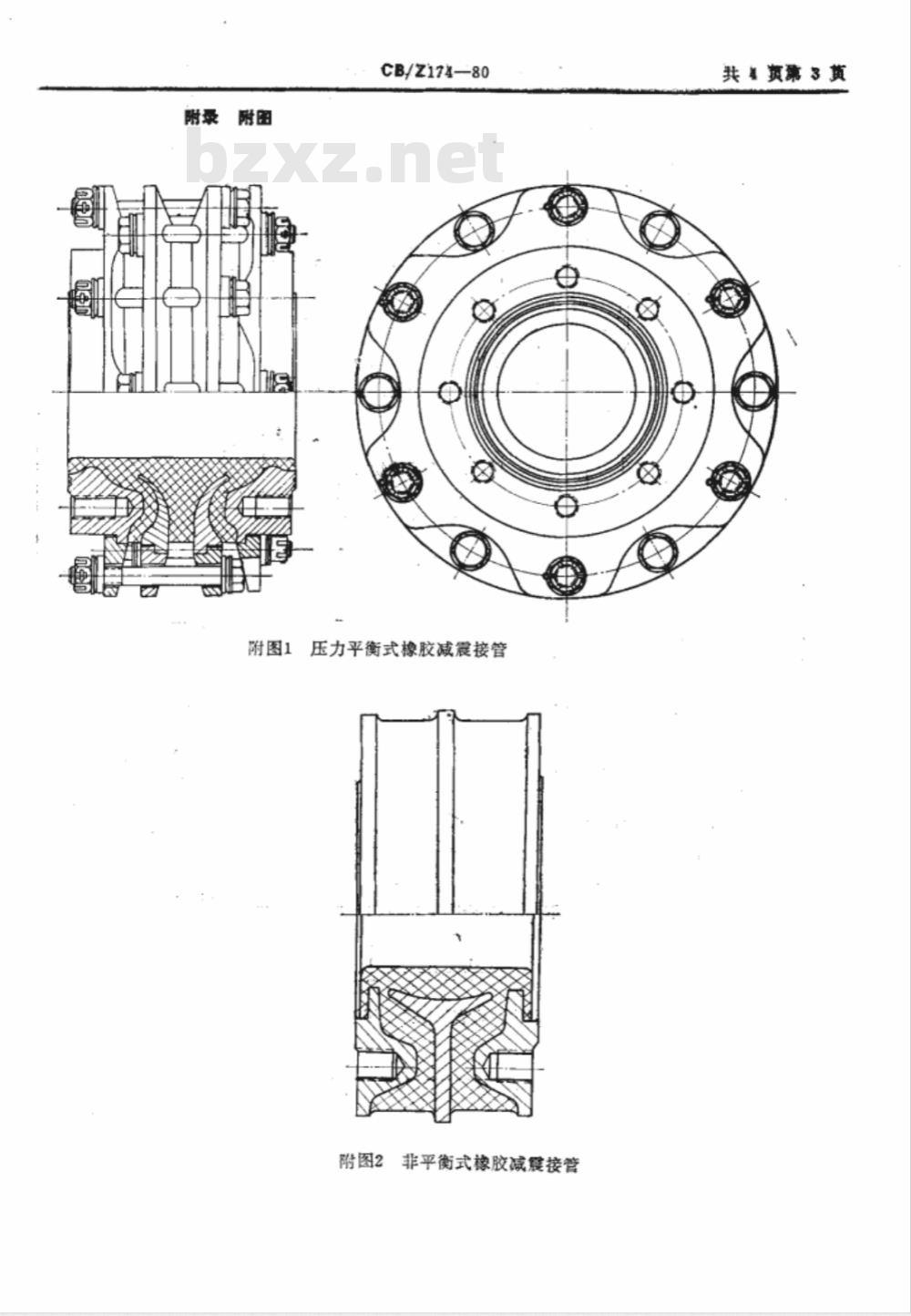

附图1
CB/Z174-80
压力平衡式橡胶减震接管
附图2
非平衡式橡胶减霞按管
共贺第3黄
共4页第4页

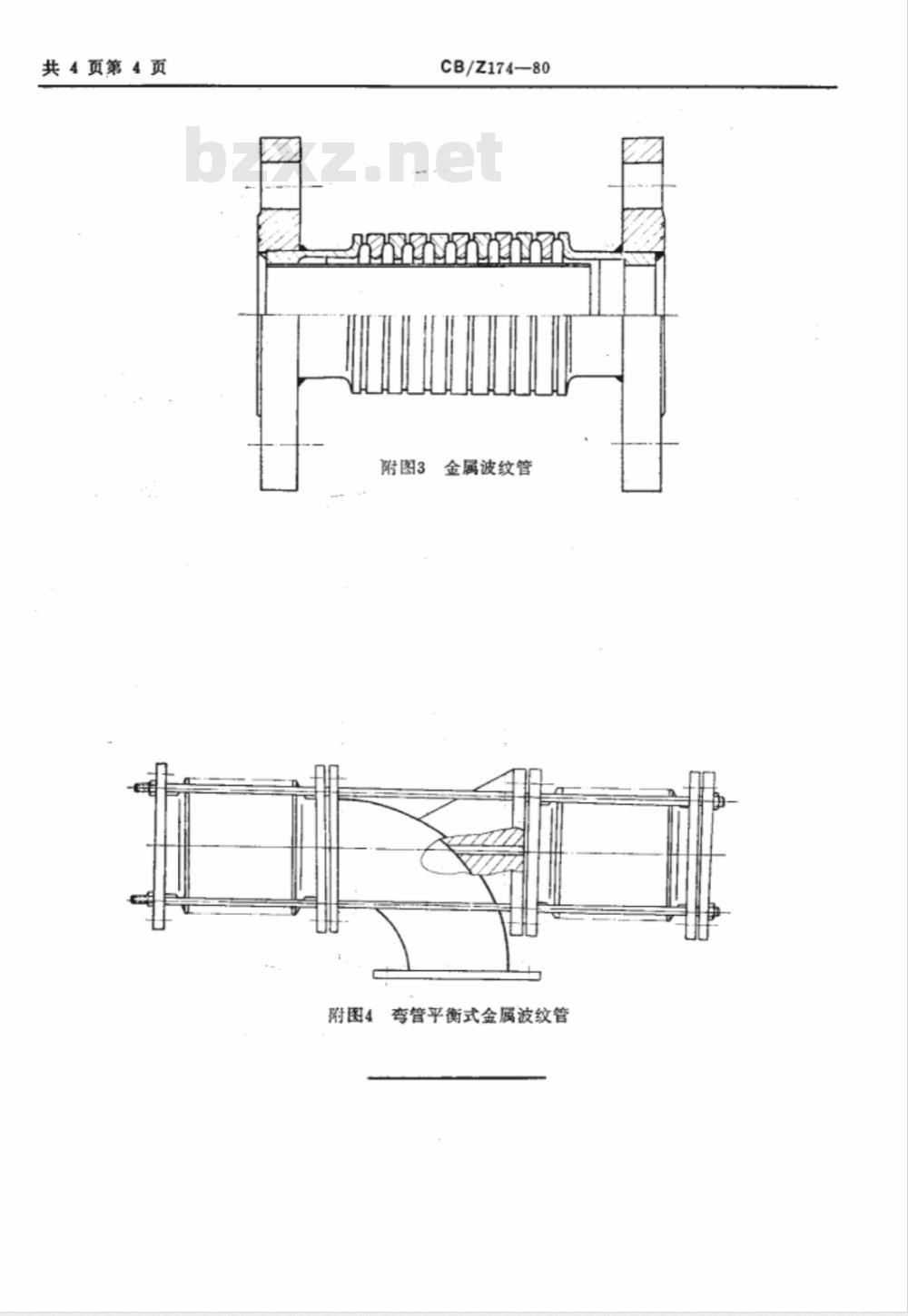

附图3
CB/Z174—80
金属波纹管
附图4弯管平衡式金属波纹管
