【船舶行业标准(CB)】 小艇 舷内机桨轴端和桨毂

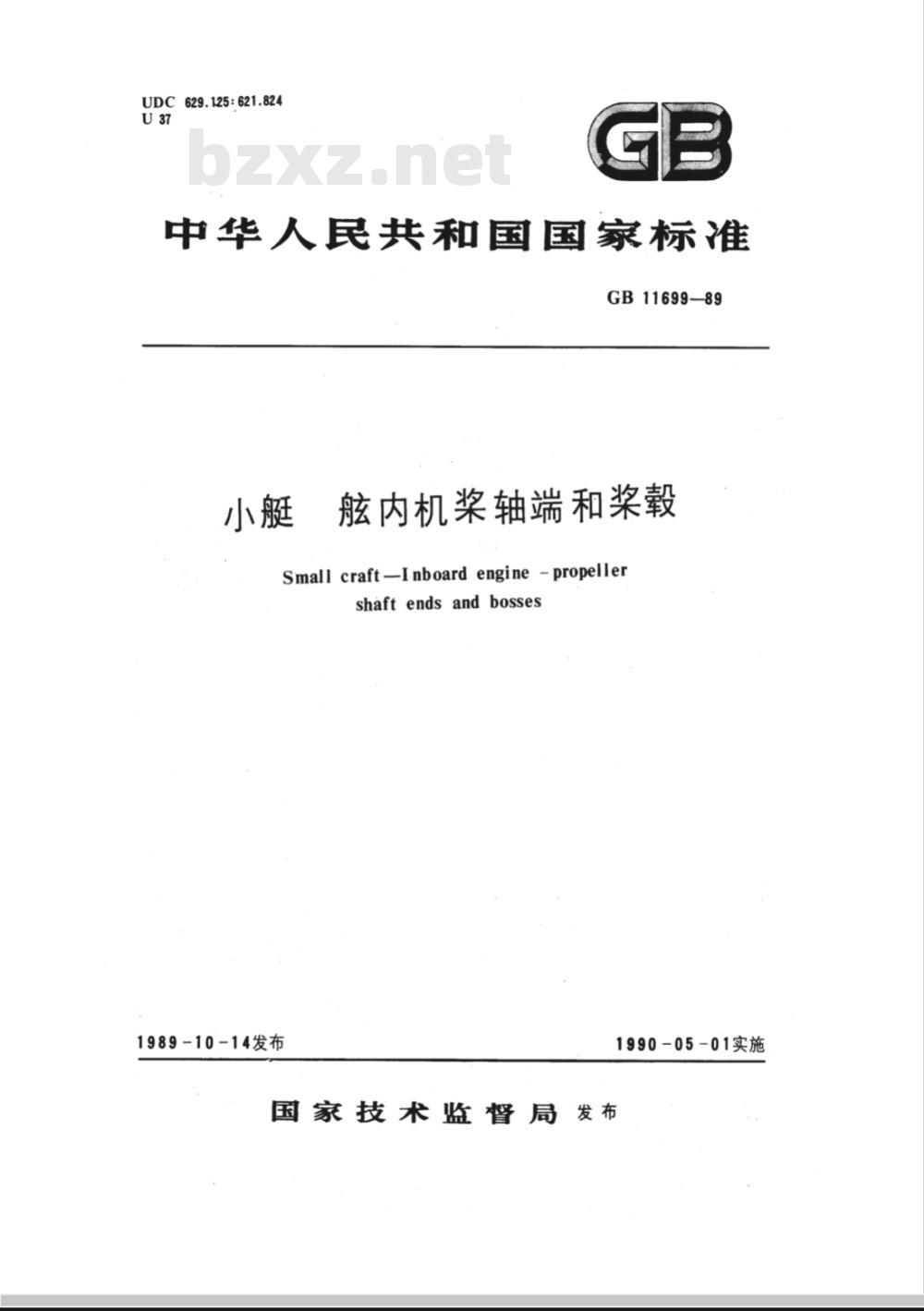

UDC629.125:621.824
中华人民共和国国家标准
GB11699—89
航内机桨轴端和桨毂
Small craft-Inboard engine -propellershaft ends and bosses
1989-10-14发布
1990-05-01实施
国家技术监督局发布
中华人民共和国国家标准
航内机桨轴端和桨毂
Smallcraft-Inboardengine-propellershaft ends and bosses

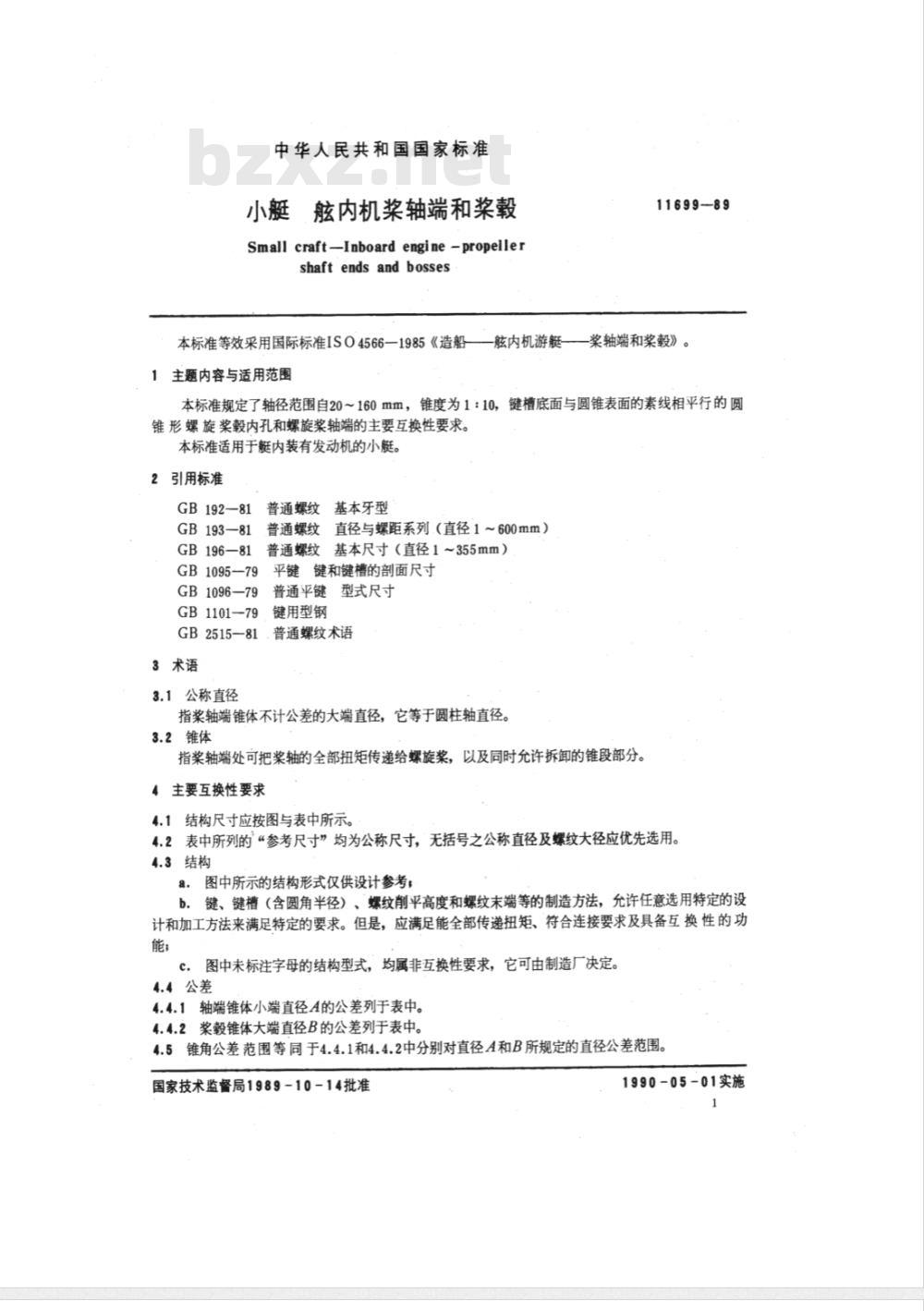

本标准等效采用国际标准ISO4566—1985《造船1主题内容与适用范围
炫内机游艇
11699-89
桨轴端和桨毂》。
本标准规定了轴径范围自20～160mm，锥度为1：10，键槽底面与圆锥表面的素线相平行的圆锥形螺旋桨毂内孔和螺旋桨轴端的主要互换性要求。本标准适用于艇内装有发动机的小艇。2引用标准
GB192—81bZxz.net
GB193—81
GB196—81
GB1095—79
GB1096—79
GB1101-79
GB2515—81
3术语
普通螺纹
基本牙型
普通螺纹
直径与螺距系列（直径1～600mm）基本尺寸（直径1~355mm）
普通螺纹
平键键和键槽的剖面尺寸
普通平键
键用型钢
型式尺寸
普通螺纹术语
3.1公称直径
指桨轴端锥体不计公差的大端直径，它等于圆柱轴直径。3.2锥体
指桨轴端处可把桨轴的全部扭矩传递给螺旋桨，以及同时允许拆卸的锥段部分。4主要互换性要求
4.1结构尺寸应按图与表中所示。4.2表中所列的“参考尺寸”均为公称尺寸，无括号之公称直径及螺纹大径应优先选用。4.3结构
a.图中所示的结构形式仅供设计参考；b．键、键槽（含圆角半径）、螺纹削平高度和螺纹末端等的制造方法，允许任意选用特定的设计和加工方法来满足特定的要求。但是，应满足能全部传递扭矩、符合连接要求及具备互换性的功能；
图中未标注字母的结构型式，均属非互换性要求，它可由制造厂决定。c.
4.4公差
4.4.1轴端锥体小端直径A的公差列于表中。4.4.2桨毂锥体大端直径B的公差列于表中。4.5锥角公差范围等同于4.4.1和4.4.2中分别对直径A和B所规定的直径公差范围。国家技术监督局1989-10-14批准1990-05-01实施
GB11699-89
4.6键和键槽公差值应符合GB1095、GB1096与GB1101标准中对于普通平键和键槽之规定。桨毂长度L公差应为±0.50mm。
4.8螺纹
轴端螺纹G的有效长度应等于螺纹大径T；b.
螺旋桨螺帽的螺纹旋合长度，应不小于轴端螺纹有效长度G的80%；应按GB192、GB193、GB196与GB2515标准的规定选用普通细牙螺纹。锐前端面

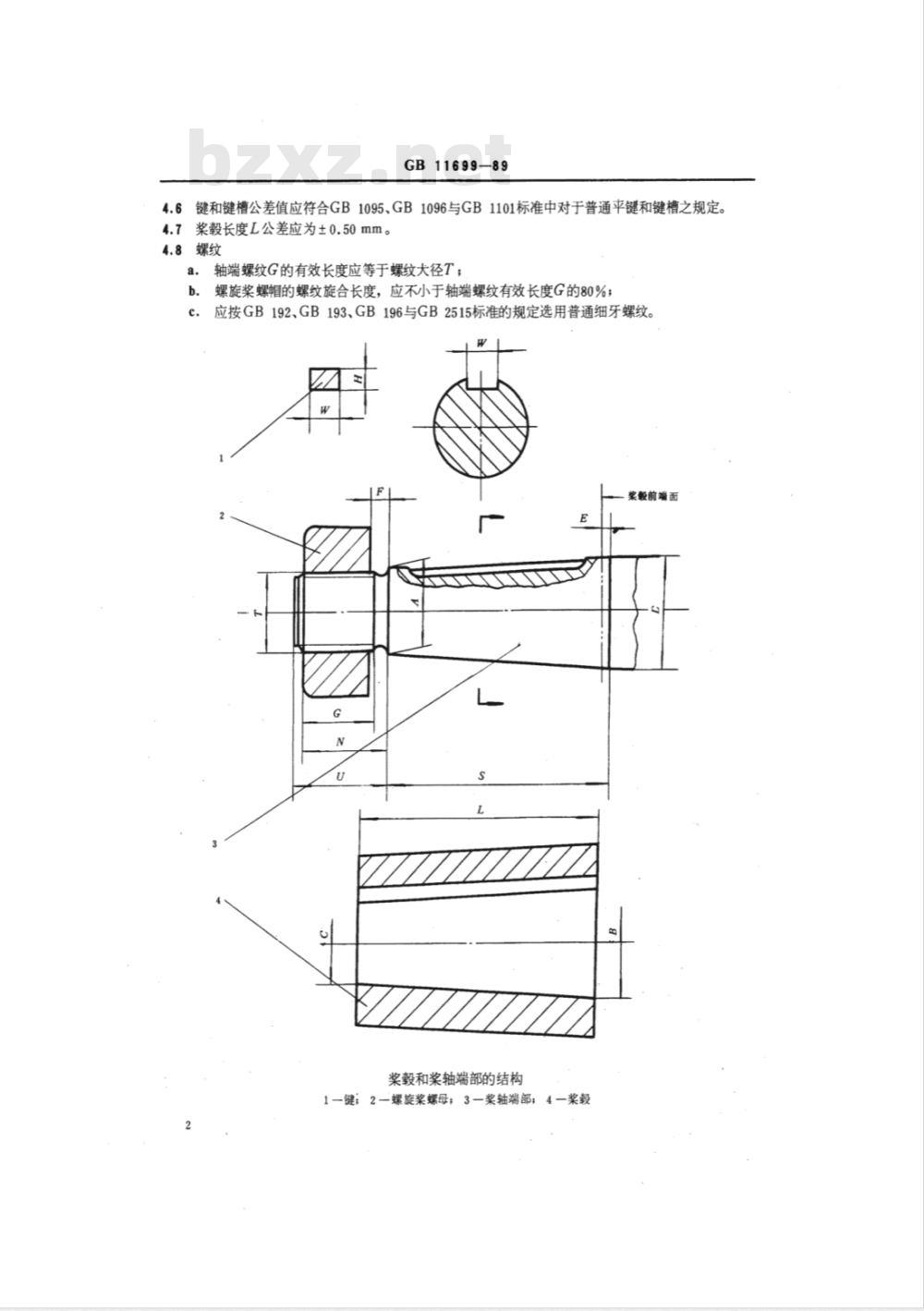

桨毂和桨轴端部的结构
1一键；2—螺旋桨螺母；3一浆轴端部；4一浆毂序号

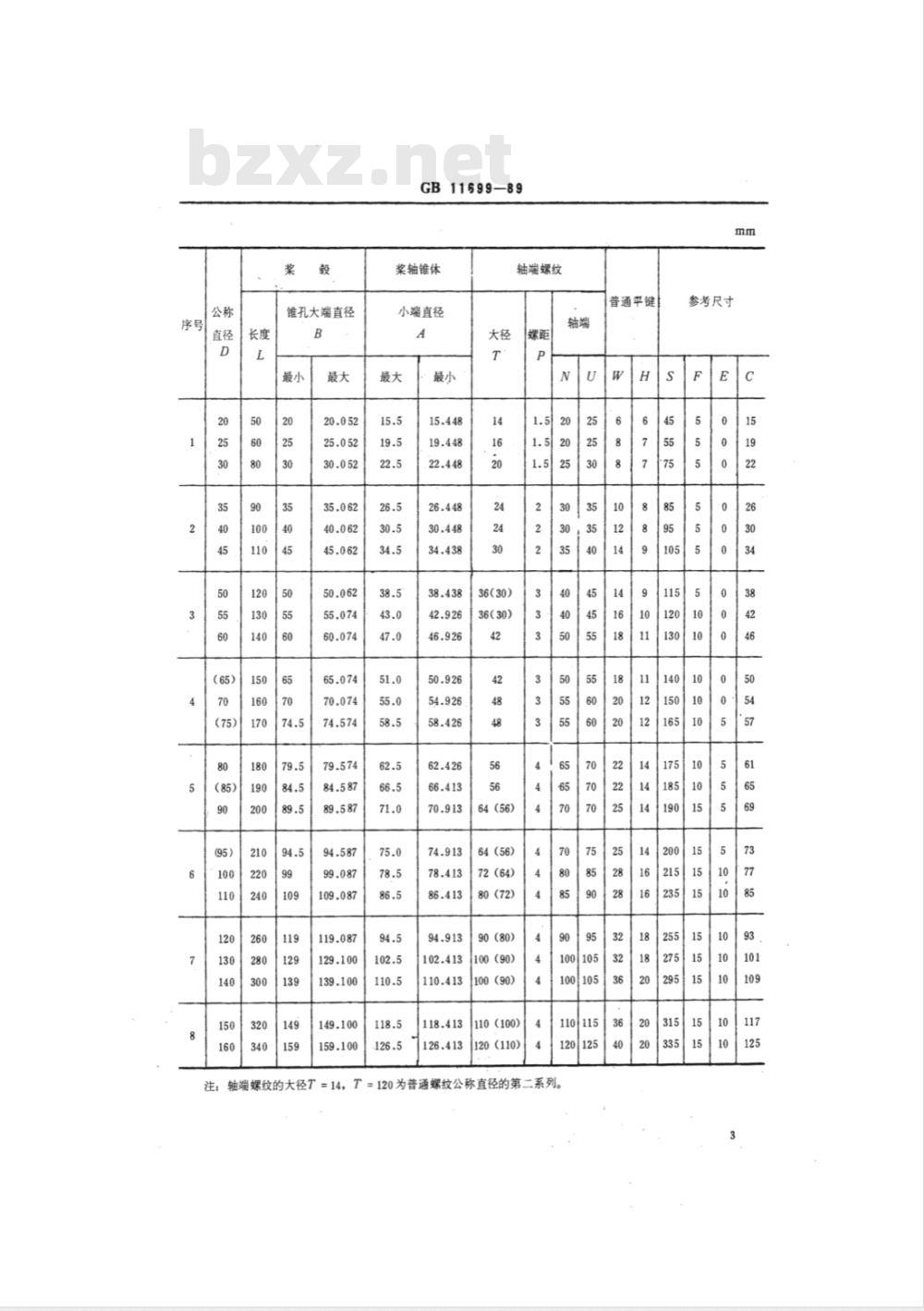

（85）
锥孔大端直径
GB11699—89
桨轴锥体
小端直径
轴端螺纹
36(30)
36(30)
64 (56)
64 (56)
72 (64)
80 (72)
90 (80)
100（90)
100（90）
110（100)
120(110)
注：轴端螺纹的大径T=14，T=120为普通螺纹公称直径的第二系列。125
普通平键
参考尺寸
GB11699—89

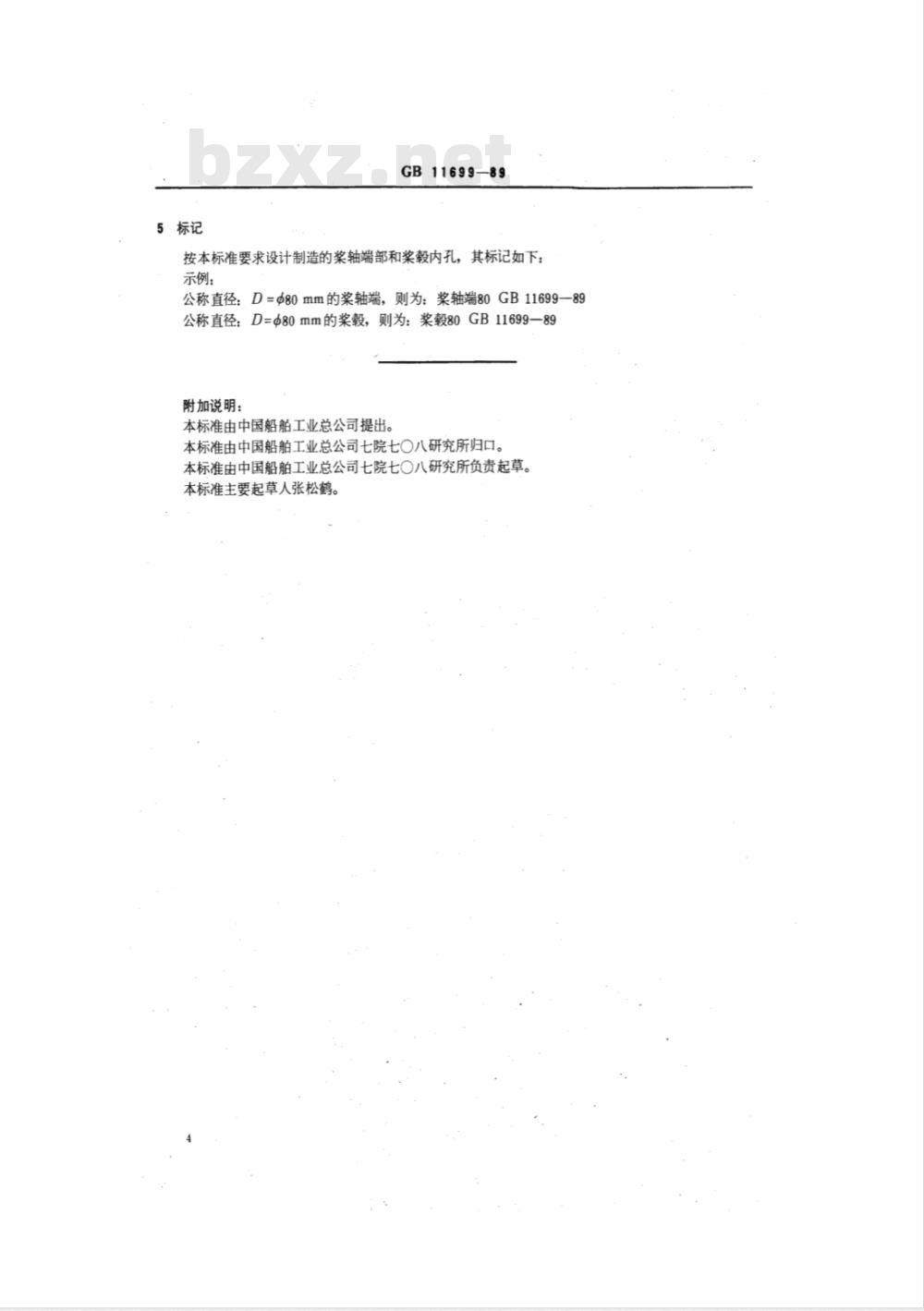

按本标准要求设计制造的桨轴端部和桨毂内孔，其标记如下：示例：
公称直径：D=Φ80mm的桨轴端，则为：桨轴端80GB11699—89公称直径：D=Φ80mm的桨毂，则为：桨毂80GB11699—89附加说明：
本标准由中国船舶工业总公司提出。本标准由中国船舶工业总公司七院七〇八研究所归口。本标准由中国船舶工业总公司七院七○八研究所负责起草。本标准主要起草人张松鹤。
