【航天工业行业标准(QJ)】 导电胶电阻率测试方法

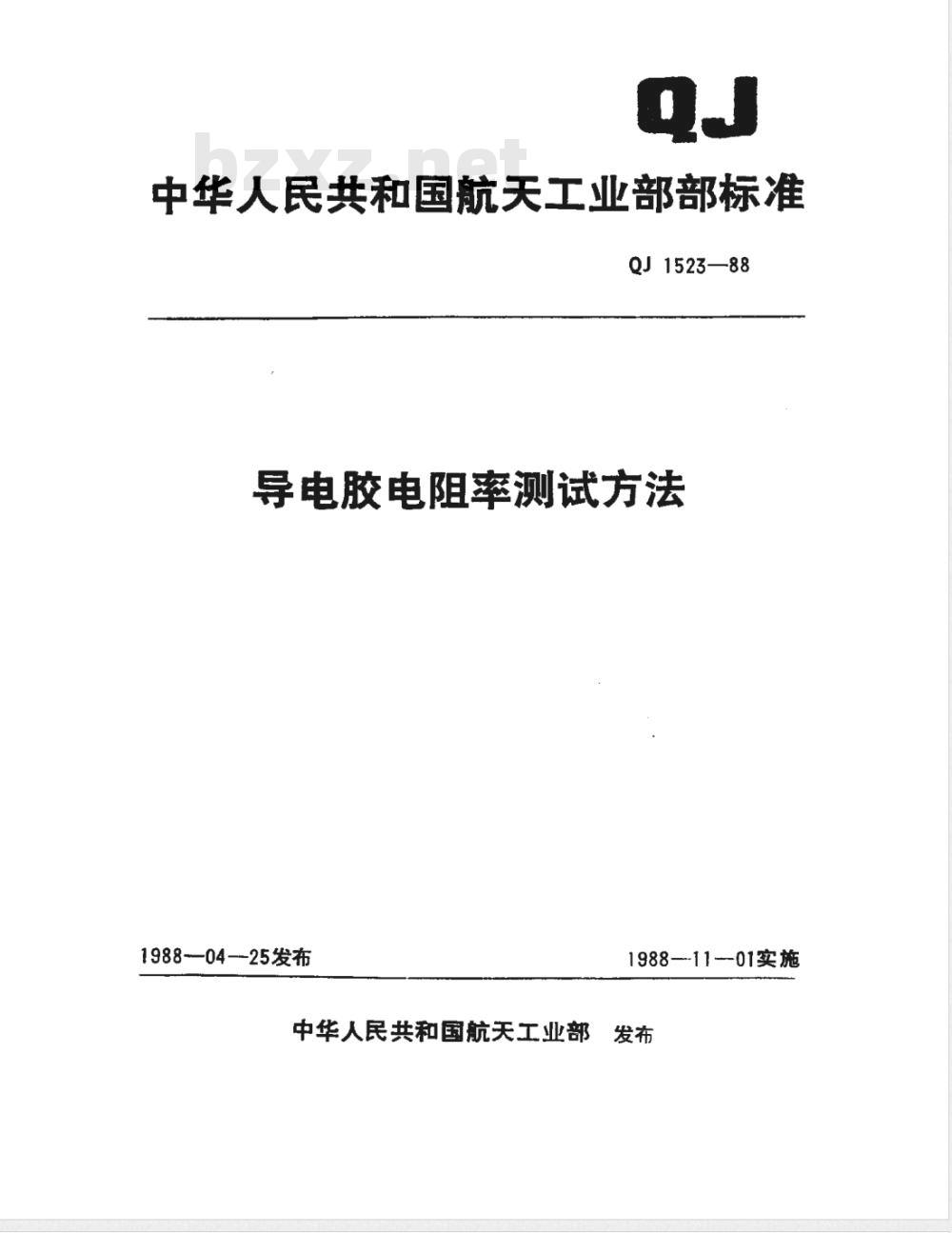

中华人民共和国航天工业部部标准QJ1523—88
导电胶电阻率测试方法
1988-04--25发布
198811-01实施

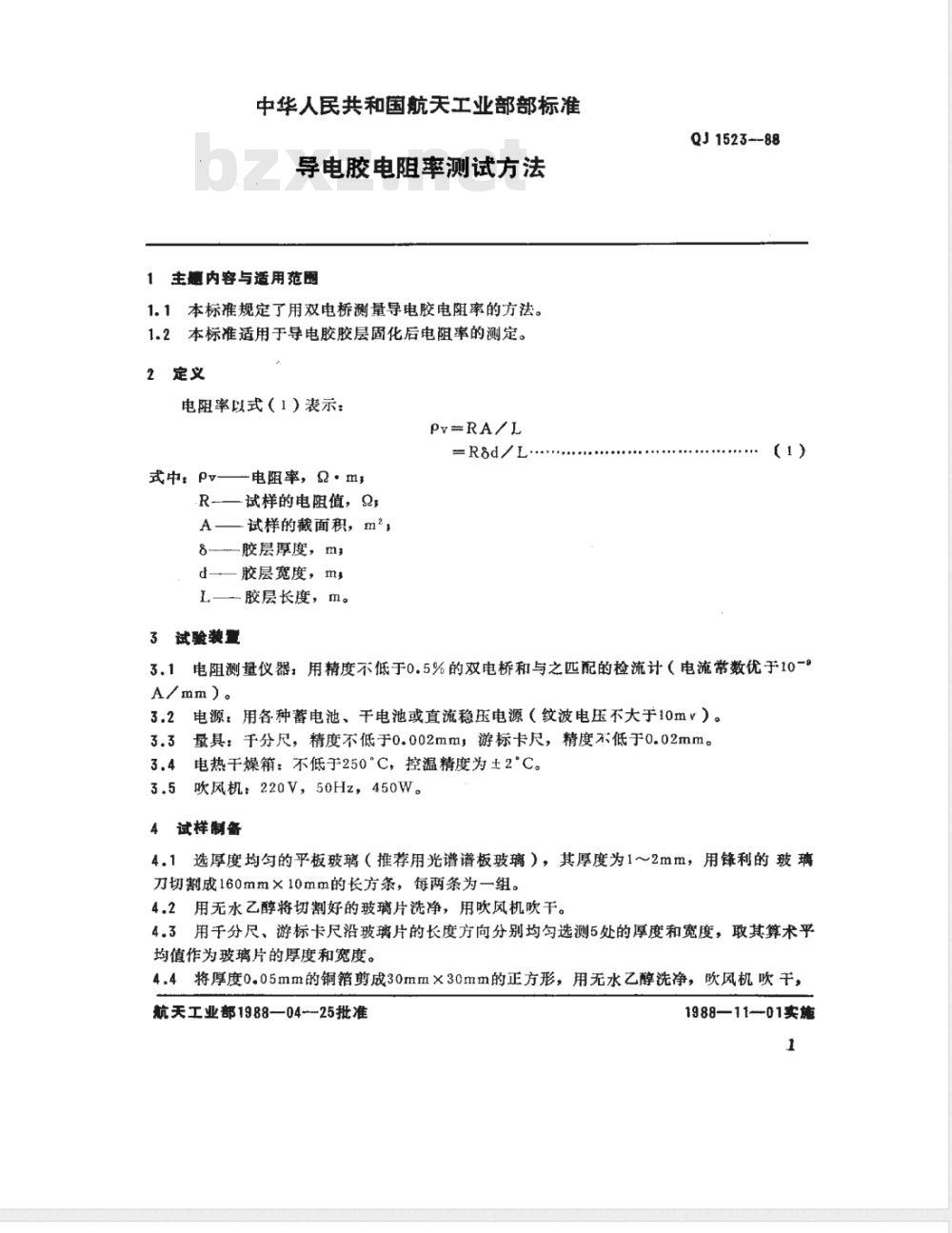

中华人民共和国航天工业部发布中华人民共和国航天工业部部标准导电胶电阻率测试方法
1主题内容与适用范围
1.1本标准规定了用双电桥测量导电胶电阻率的方法。1.2本标准适用于导电胶胶层固化后电阻率的测定。2定义
电阻率以式（1）表示：
PVRA/L
=R8d/L
式中：Py电阻率，·m
R-—试样的电阻值，2
A—试样的截面积，m2，
8-胶层厚度，m
d一胶层宽度，m
L一胶层长度，m。
3试验装置
QJ1523-88
3.1电阻测量仪器：用精度不低于0.5%的双电桥和与之匹配的检流计（电流常数优于10-A/mm）。
3.2电源：用各种蓄电池、干电池或直流稳压电源（纹波电压不大于10mv）。3.3量具：于分尺，精度不低于0.002mm游标卡尺，精度不低于0.02mm。3.4电热干燥箱：不低于250°C，控温精度为土2°C。3.5吹风机：220V，50Hz，450W。4试样制备
4.1选厚度均匀的平板玻璃（推荐用光谱谱板玻璃），其厚度为1～2mm，用锋利的玻璃刀切割成160mm×10mm的长方条，每两条为一组。4。2用无水乙醇将切割好的玻璃片洗净，用吹风机吹干。4.3用于分尺、游标卡尺沿玻璃片的长度方向分别均匀选测5处的厚度和宽度，取其算术乎均值作为玻璃片的厚度和宽度。4.4将厚度0.05mm的铜箔剪成30mm×30mm的正方形，用无水乙醇洗净，吹风机吹干，航天工业部1988—04--25批准
1988—1101实施
作试样引出端待用。
QJ1523—88

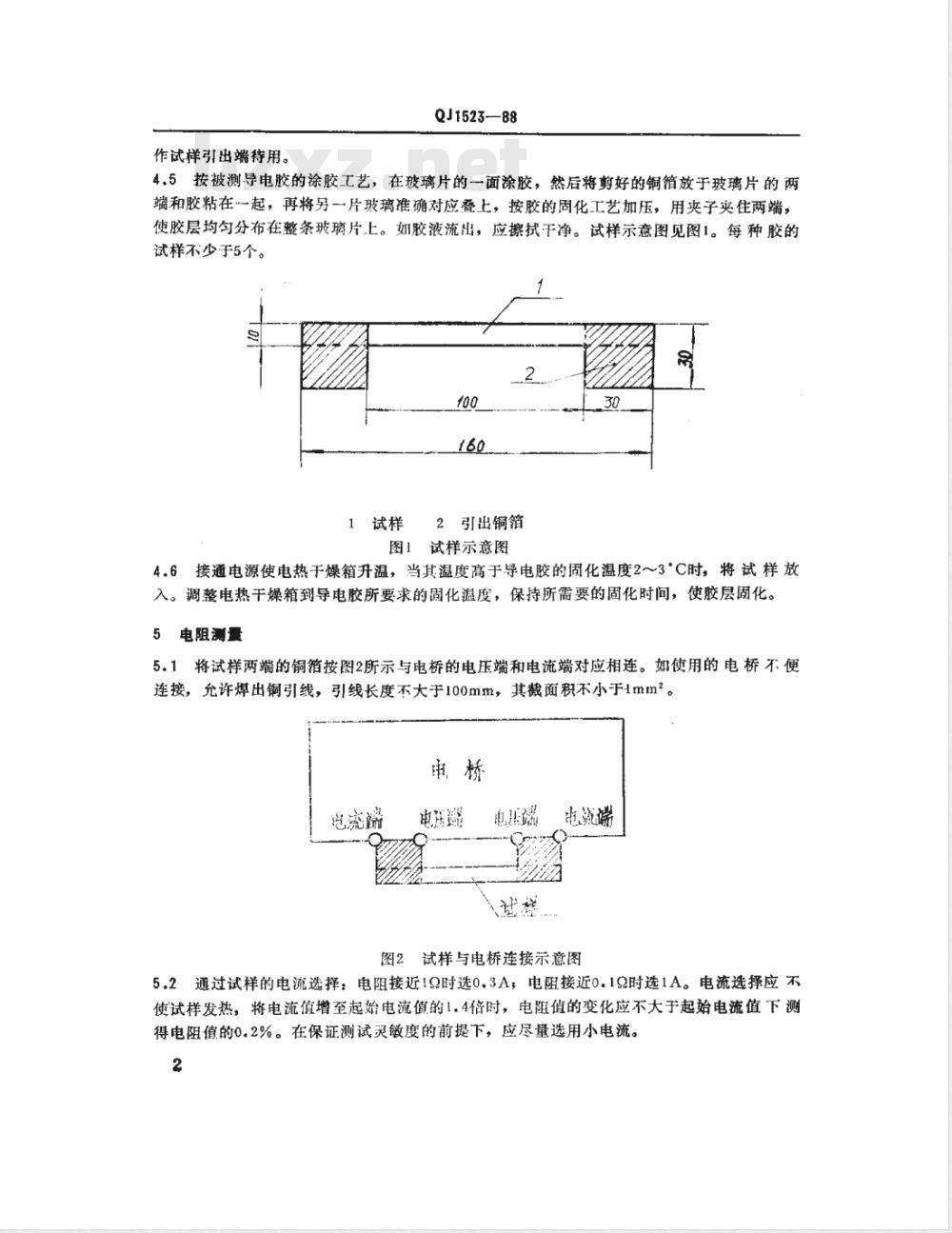

4.5按被测导电胶的涂胶工艺，在玻璃片的-一面涂胶，然后将剪好的铜箔放于玻璃片的两端和胶粘在一起，再将另一片玻璃准确对应叠上，按胶的固化工艺加压，用夹子夹住两端，使胶层均勾分布在整条玻璃片上。如胶液流出，应擦拭干净。试样示意图见图1。每种胶的试样不少于5个。
1试样
2引出铜箔
试样示意图
4.6接通电源使电热于燥箱升温，当其温度高于导电胶的固化温度2～3C时，将试样放入。调整电热干燥箱到导电胶所要求的固化温度，保持所需要的固化时间，使胶层固化。5电阻测量
5.1将试样两端的铜箔按图2所示与电桥的电压端和电流端对应相连。如使用的电桥不便连接，允许焊出铜引线，引线长度不大于100mm，其截面积不小于1mm2。申桥
电流端
电送避电压器电流端
图2试样与电桥连接示意图
5.2通过试样的电流选择：电阻接近1Q时选0.3A，电阻接近0.1Q时选1A。电流选择应不使试样发热，将电流值增至起始电流值的1.4倍时，电阻值的变化应不大于起始电流值下测得电阻值的0.2%。在保证测试灵敏度的前提下，应尽量选用小电流。2
QJ1523—88

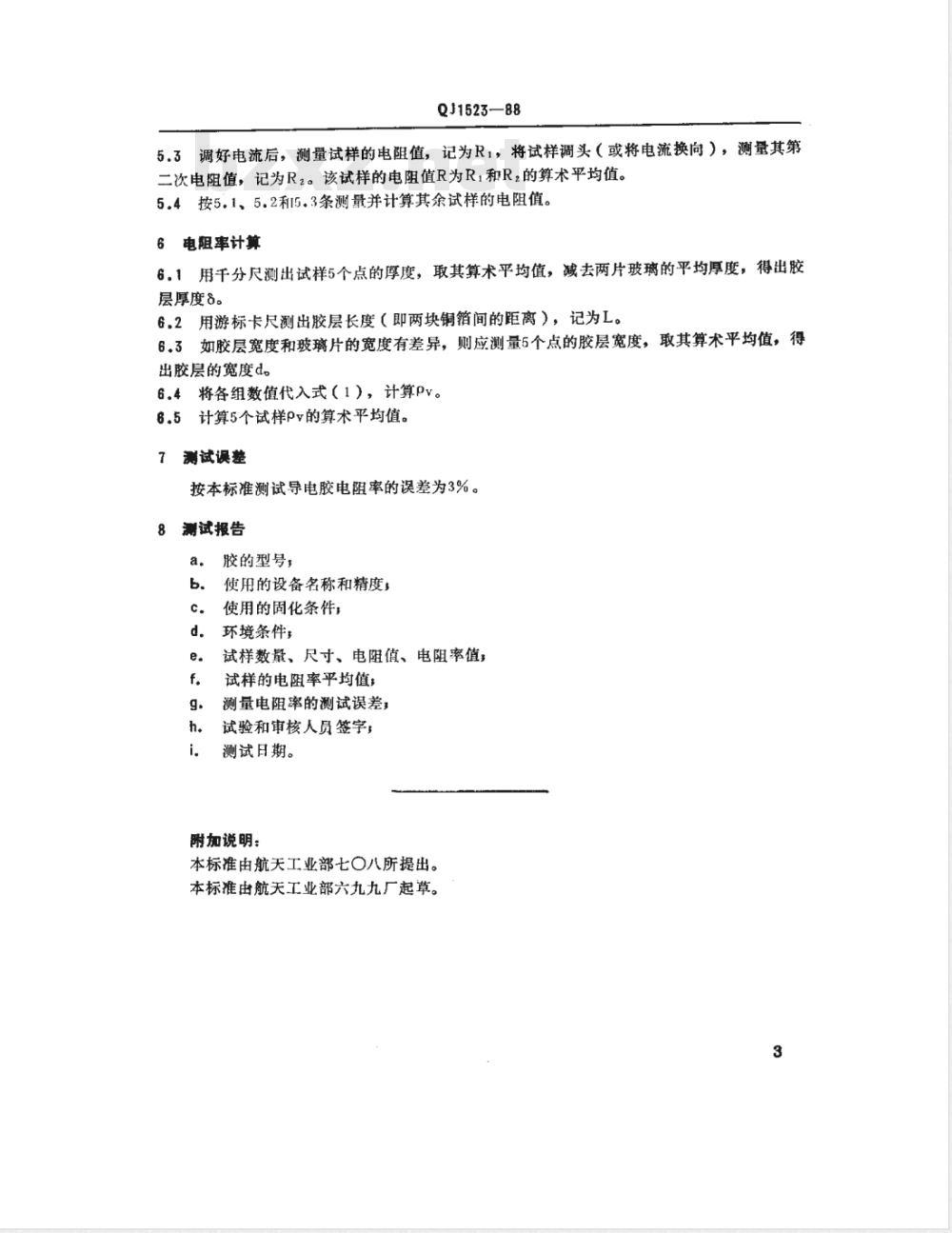

5.3调好电流后，测量试样的电阻值，记为R1，将试样调头（或将电流换向），测量其第二次电阻值，记为R2。该试样的电阻值R为R，和R。的算术平均值。5.4按5.1、5.2和15.3条测量并计算其余试样的电阻值。6电阻率计算
6.1用千分尺测出试样5个点的厚度，取其算术平均值，减去两片玻璃的平均厚度，得出胶层厚度8。
6.2用游标卡尺测出胶层长度（即两块铜箔间的距离），记为L。6.3如胶层宽度和玻璃片的宽度有差异，则应测量5个点的胶层宽度，取其算术平均值，得出胶层的宽度d。www.bzxz.net
6.4将各组数值代入式（1），计算Pv。6.5计算5个试样Pv的算术平均值。7测试误整
按本标准测试导电胶电阻率的误差为3%。8
测试报告
胶的型号，
使用的设备名称和精度：
使用的固化条件，
环境条件；
试样数量、尺寸、电阻值、电阻率值试样的电阻率平均值：
测量电阻率的测试误差；
试验和审核人员签字
测试日期。
附加说明：
本标准由航天工业部七○〇八所提出。本标准由航天工业部六九九厂起草。3
