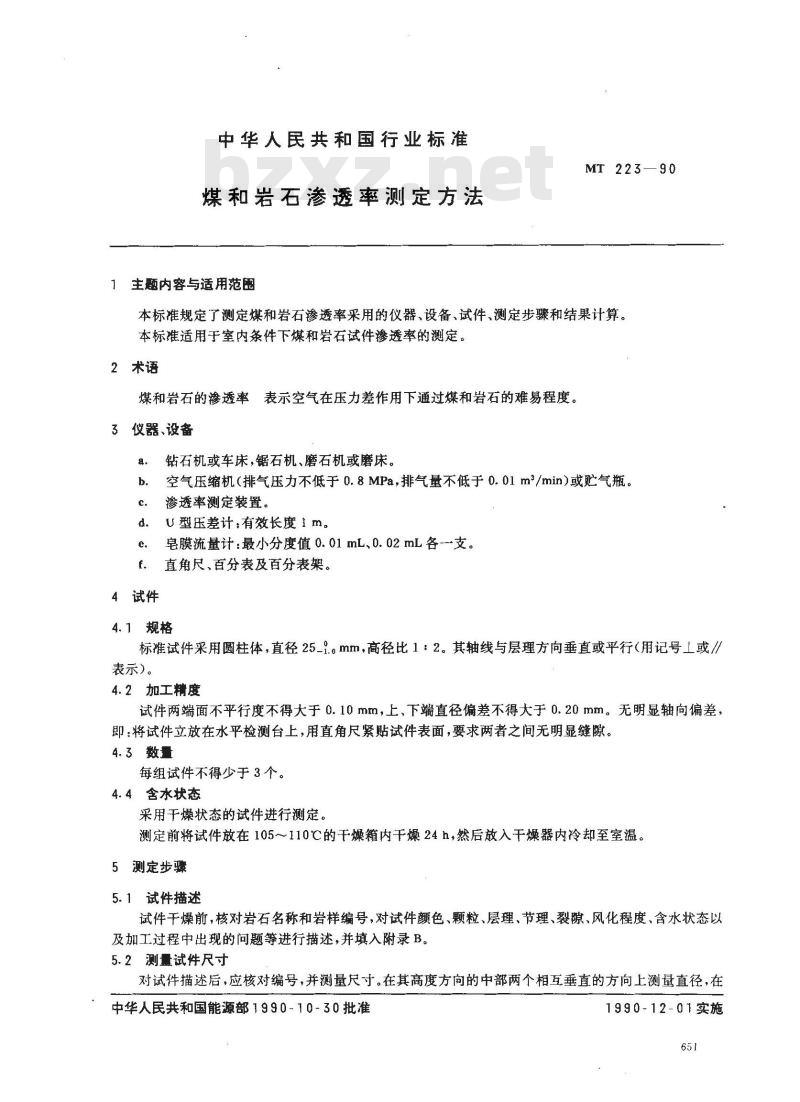

中华人民共和国行业标准
煤和岩石渗透率测定方法
生题内容与适用范围
MT 223—90
本标准规定了测定煤和岩石渗透率采用的仪器、设备、试件、测定步骤和结果计算。本标难适用于室内条件下煤和岩石试件渗透率的测定。2术语
煤和岩石的渗透率表示空气在压力差作用下通过煤和岩石的难易程度。3仪器、设备
4试件
钻石机或车床，锯石机、磨石机或磨床。空气压缩机（排气压力不低于0.8MPa，排气量不低于0.01m/min）或贮气瓶。渗透率测定装置。
U型压差计：有效长度1m。
皂膜流量计：最小分度值0.01mL、0.02mL各支。直角尺、百分表及百分表架。
4.1规格
标准试件采用圆柱体，直径25-1.。mm，高径比1：2。其轴线与层理方向垂直或平行（用记号上或//表示)。
4.2加工精度
试件两端面不平行度不得大于0.10mm，上，下端直径偏差不得大于0.20mm。无明显轴向偏差，即：将试件立放在水平检测台上，用直角尺紧贴试件表面，要求两者之间无明显缝隙。4.3数量
每组试件不得少于3个。
4.4含水状态
采用干燥状态的试件进行测定。测定前将试件放在105～110℃的干燥箱内干燥24h，然后放入干燥器内冷却至室温。5测定步骤
5.1试件描述
试件干燥前，核对岩石名称和岩样编号，对试件颜色、颗粒、层理、节理、裂隙、风化程度、含水状态以及加工过程中出现的问题等进行描述，并填入附录B。5.2测量试件尺寸
对试件描述后，应核对编号，并测量尺寸。在其高度方向的中部两个相互垂直的方向上测量直径，在中华人民共和国能源部1990-10-30批准1990-12-01实施
MT 223--90bzxz.net
过端面中心的两个相互垂直的方向上测量高度，将其平均值以及试件编号和试件轴线与层理方向的关系（，/）,填入附录B。
5.3压力选择
5.3.1入口端渗透气体压力
视试件致密程度进行调节，般为0.06～0.09MPa。5.3.2围压
—般为 0. 4~～0. 5 MPa。
5.4皂膜流量计选择
视试件渗透率的大小选用不同直径的皂膜流量计。预计渗透率大的可选较大直径的皂膜流量计。5.5测定系统检验
每次测定前用直径25mm、高径比1：1的实心钢柱代替试件，按图1装入试件夹持器，检验测定系统，测定系统如图2。开动空气压缩机，顺序加围压和渗透压力至选定值，保持5min不漏气，确认系统完好。

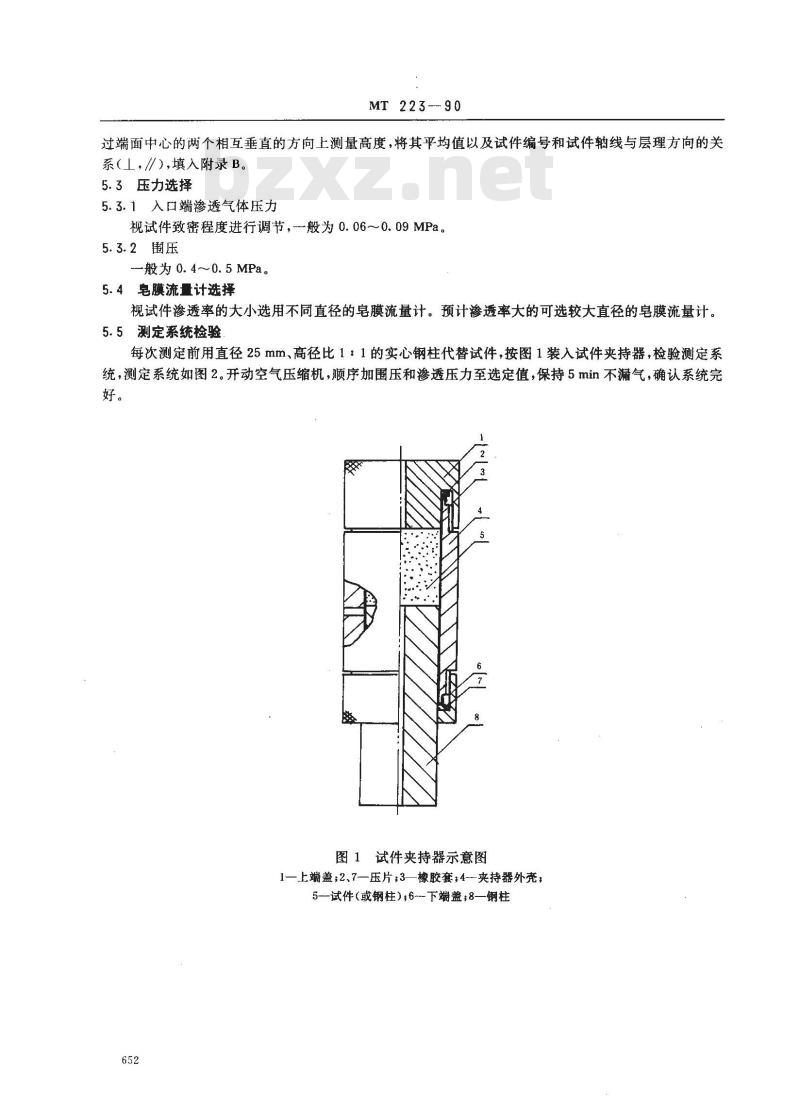

图1试件夹持器示意图
1一上端盖;2、7一压片;3一橡胶套：4夹持器外壳；5-试件（或钢柱）；6下端盖；8—钢柱652
5.6参数测定
MT 223-90

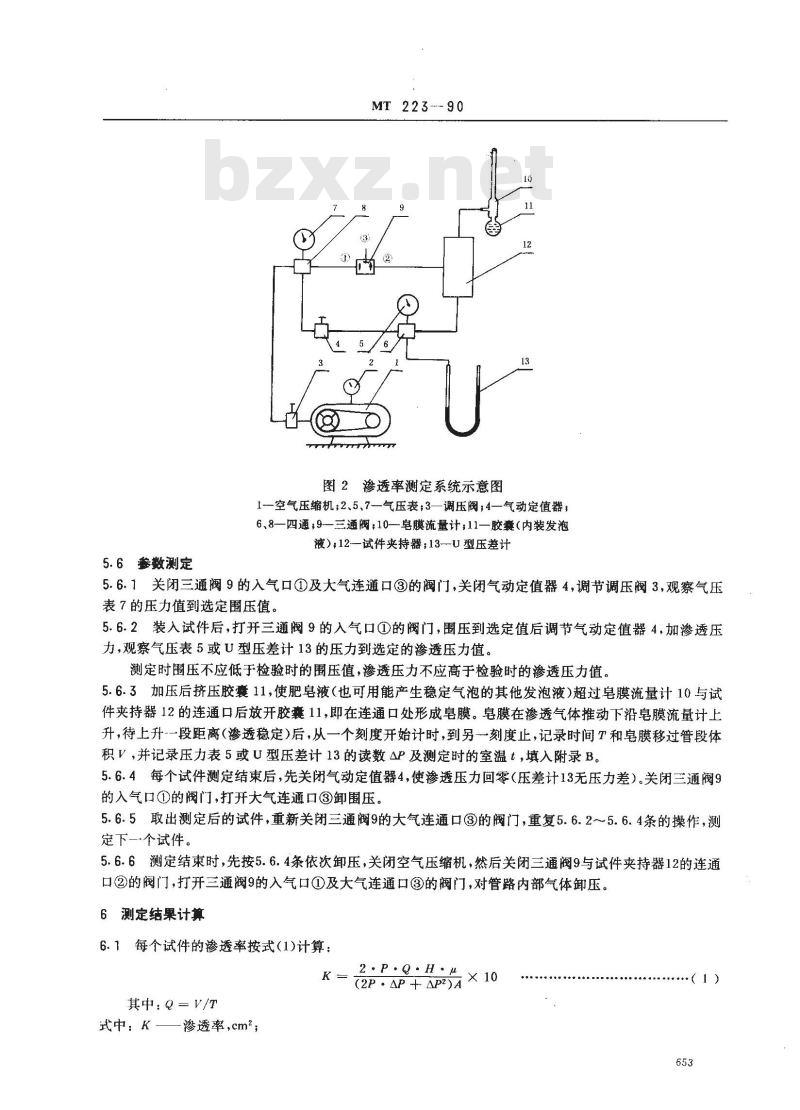

图2渗透率测定系统示意图
1-空气压缩机；2、5、7气压表；3—调压阀；4—气动定值器；6、8—四通；9—三通阀；10—皂膜流量计：11胶囊（内装发泡液);12-试件夹持器;13-U型压差计5.6.1关闭三通阀9的入气口①及大气连通口③的阀门，关闭气动定值器4，调节调压阀3，观察气压表7的压力值到选定围压值。
5.6.2装入试件后，打开三通阀9的入气口①的阀门，围压到选定值后调节气动定值器4，加渗透压力，观察气压表5或U型压差计13的压力到选定的渗透压力值。测定时围压不应低于检验时的围压值，渗透压力不应高于检验时的渗透压力值。5.6.3加压后挤压胶囊11，使肥皂液（也可用能产生稳定气泡的其他发泡液）超过皂膜流量计10与试件夹持器12的连通口后放开胶囊11，即在连通口处形成皂膜。皂膜在渗透气体推动下沿皂膜流量计上升，待上升-一段距离（渗透稳定）后，从一个刻度开始计时，到另一刻度止，记录时间T和皂膜移过管段体积V，并记录压力表5或U型压差计13的读数AP及测定时的室温t，填入附录B。5.6.4每个试件测定结束后，先关闭气动定值器4，使渗透压力回零（压差计13无压力差）。关闭三通阀9的入气口①的阀门，打开大气连通口③卸围压。5.6.5取出测定后的试件，重新关闭三通阀9的大气连通口③的阀门，重复5.6.2~~5.6.4条的操作，测定下一个试件。
5.6.6测定结束时，先按5.6.4条依次卸压，关闭空气压缩机，然后关闭三通阀9与试件夹持器12的连通口②的阀门，打开三通阀9的入气口①及大气连通口③的阀门，对管路内部气体卸压。6 测定结果计算
6.1每个试件的渗透率按式（1)计算：K
其中：Q=V/T
式中：K
渗透率，cm\；
2·P.Q.H.u
(2P.AP+ AP2)A

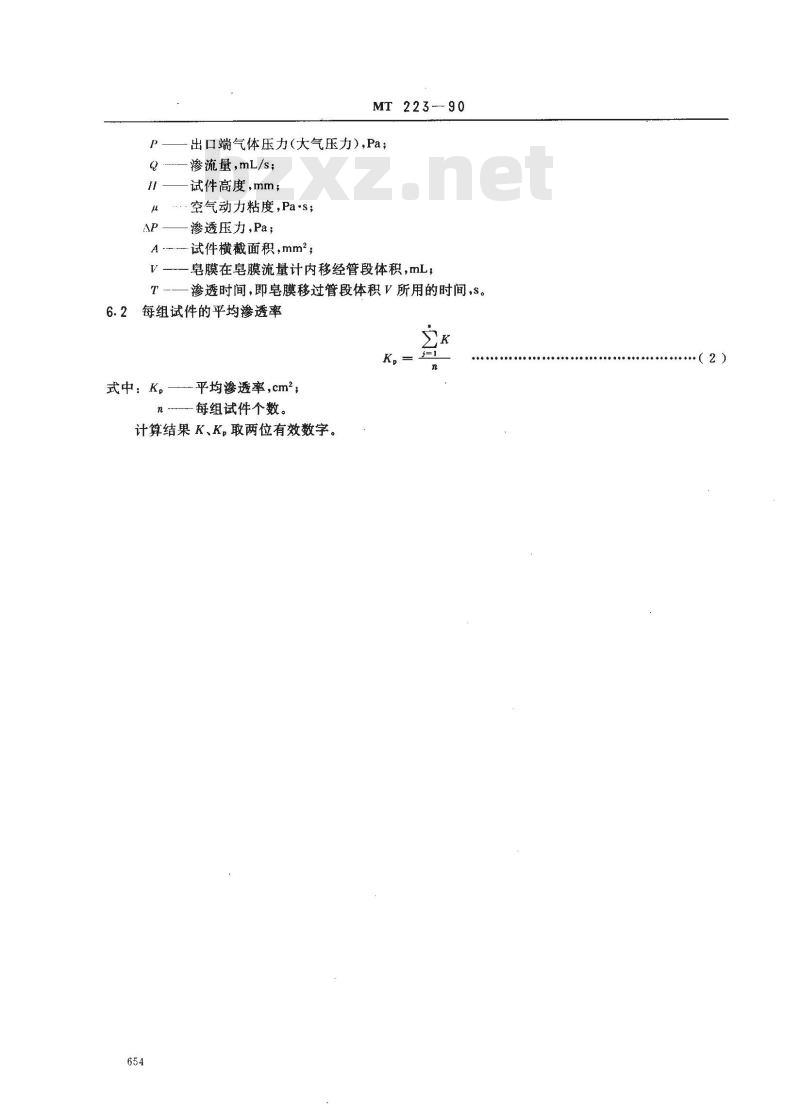

MT 223---90
p——出口端气体压力(大气压力),Pa；Q渗流量,mL/s;
试件高度，mm；
空气动力粘度，Pa·s；
渗透压力，Pa；
A-试件横截面积,mm?
V—-—皂膜在皂膜流量计内移经管段体积,mL，T
一渗透时间，即皂膜移过管段体积V所用的时间，。2每组试件的平均渗透率
式中：K。—平均渗透率,cm2，
n每组试件个数。
计算结果K、K，取两位有效数字。654
t(℃)
空气动力粘度
μ(× 10-εpa+s)
MT 223-90

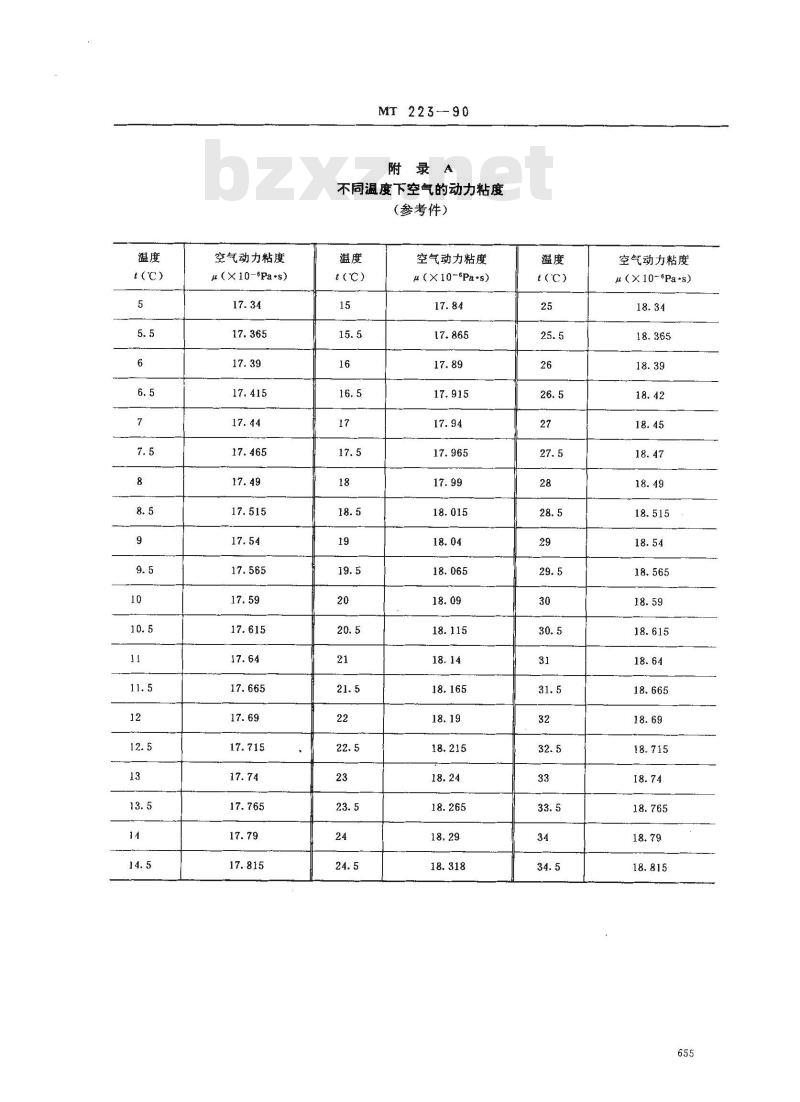

附录A
不同温度下空气的动力粘度
（参考件）
空气动力粘度
μ(×10-6Pa*s)
t(℃)
空气动力粘度
μ(×10-6Pa*s)
送样单位：
岩石名称
测定：
采样深度
（距地表m
至m）
附加说明：
MT 223—
附录B
煤和岩石渗透率测定记录表
(参考件）
采样地点：
本标准由煤炭科学研究总院提出。试层
试件尺寸
(H)(D)
计算：
(AP）
本标准由煤炭科学研究总院北京开采研究所归口和起草。本标准主要起草人杨景贺。
本标准委托煤炭科学研究总院北京开采研究所负责解释。656
测定日期：
渗出气
体体积
校核：
渗透率
