【煤炭行业标准(MT)】 充气式钻孔瓦斯涌出初速度测定装置技术条件

ICS 17.120.0173.100.01
备案号：6130—2000

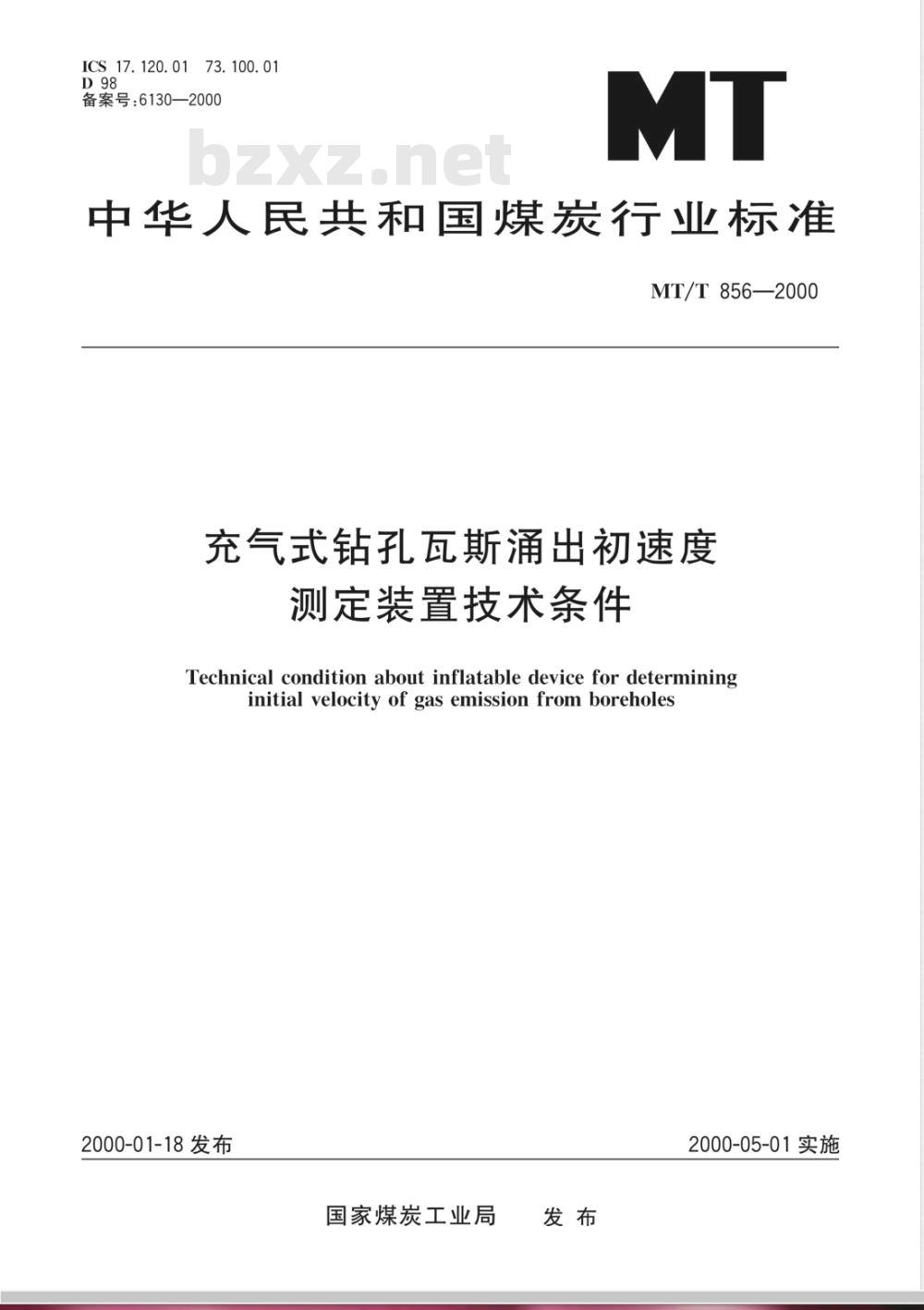

中华人民共和国煤炭行业标准
MT/T856—2000
充气式钻孔瓦斯涌出初速度
测定装置技术条件
Technical condition about inflatable device for determininginitial velocity of gas emission from boreholes2000-01-18 发布
国家煤炭工业局
2000-05-01实施

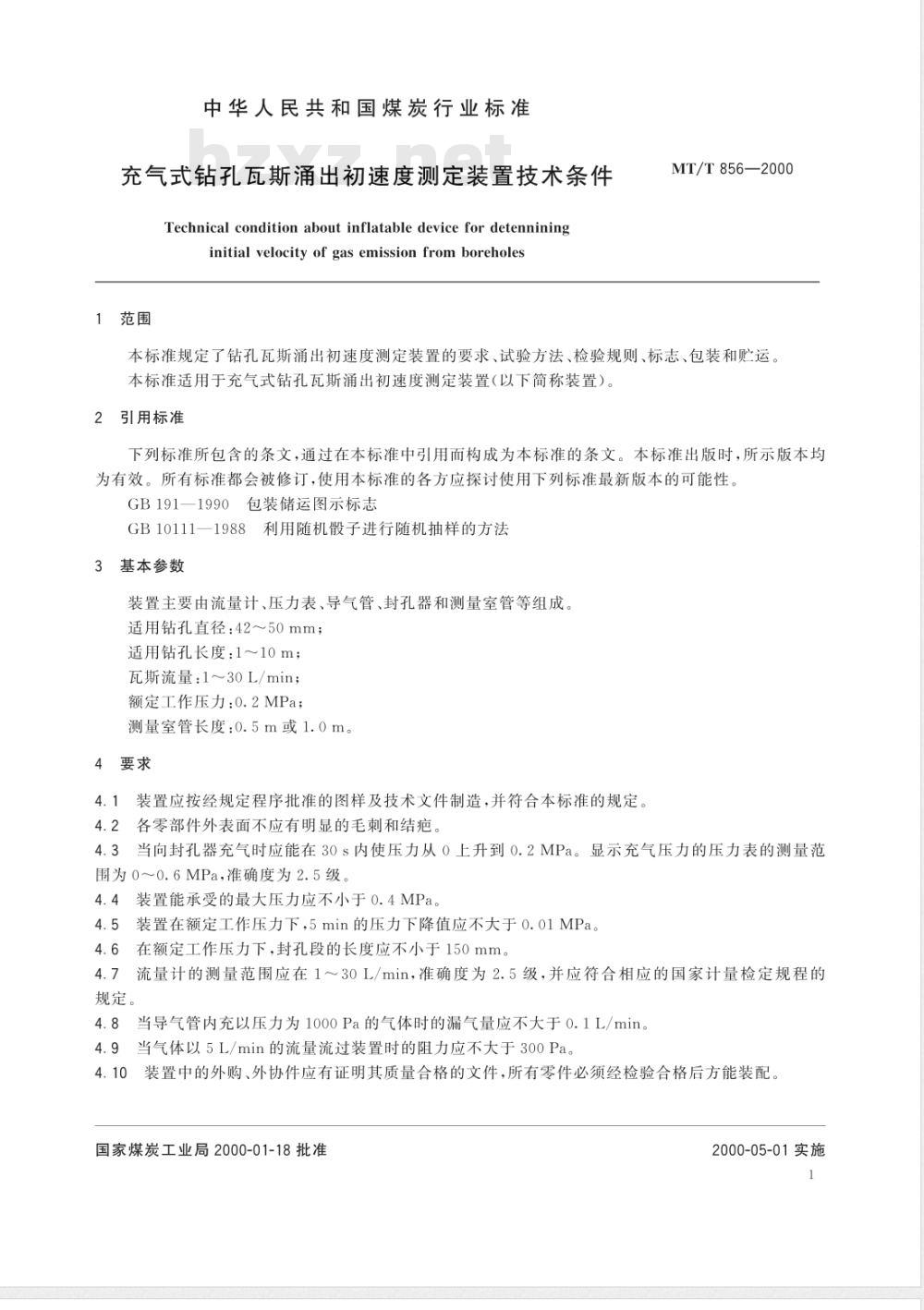

中华人民共和国煤炭行业标准
充气式钻孔瓦斯涌出初速度测定装置技术条件Technical condition about inflatable device for detennininginitial velocity of gas emission from boreholes1范围
MT/T856—2000
本标准规定了钻孔瓦斯涌出初速度测定装置的要求、试验方法、检验规则、标志、包装和贮运。本标准适用于充气式钻孔瓦斯涌出初速度测定装置（以下简称装置）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB10111一1988利用随机般子进行随机抽样的方法3基本参数
装置主要由流量计、压力表、导气管、封孔器和测量室管等组成。适用钻孔直径：42~50mm；
适用钻孔长度：1~10m；
瓦斯流量：1～30L/min；
额定工作压力：0.2MPa；
测量室管长度：0.5m或1.0m。
4要求
4.1装置应按经规定程序批准的图样及技术文件制造，并符合本标准的规定4.2各零部件外表面不应有明显的毛刺和结疤。4.3当向封孔器充气时应能在30s内使压力从0上升到0.2MPa。显示充气压力的压力表的测量范围为0～0.6MPa，准确度为2.5级。4.4装置能承受的最大压力应不小于0.4MPa。4.5装置在额定工作压力下，5min的压力下降值应不大于0.01MPa。4.6在额定工作压力下，封孔段的长度应不小于150mm。4.7流量计的测量范围应在1～30L/min，准确度为2.5级，并应符合相应的国家计量检定规程的规定。
4.8当导气管内充以压力为1000Pa的气体时的漏气量应不大于0.1L/min。4.9当气体以5L/min的流量流过装置时的阻力应不大于300Pa。4.10装置中的外购、外协件应有证明其质量合格的文件，所有零件必须经检验合格后方能装配。国家煤炭工业局2000-01-18批准2000-05-01实施
MT/T 856—2000

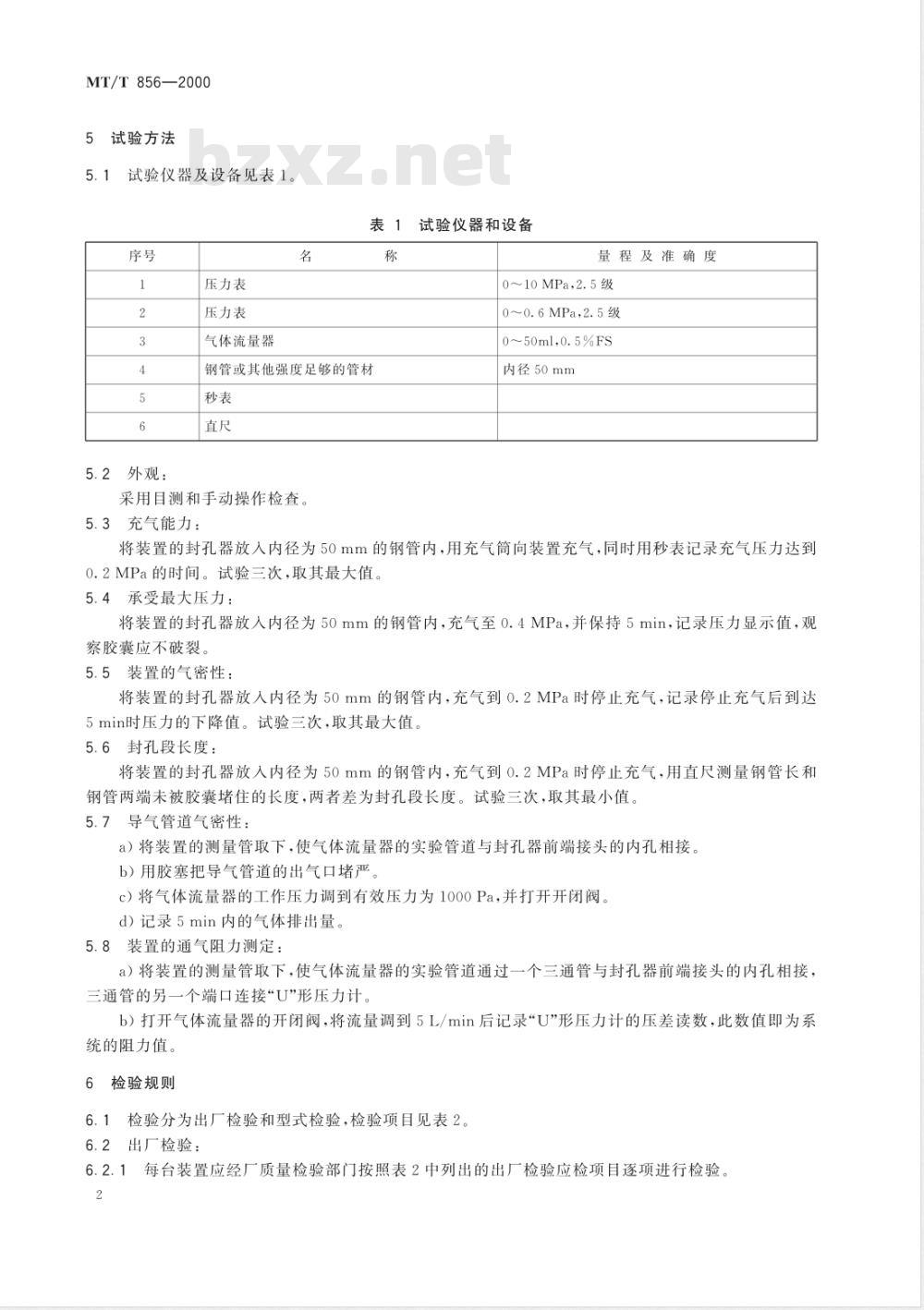

5试验方法
5.1试验仪器及设备见表1。
5.2外观：
压力表
压力表
气体流量器
表1试验仪器和设备
量程及准确度
0~10MPa,2.5级
0~0.6MPa,2.5级
0~50ml,0.5%FS
钢管或其他强度足够的管材
采用目测和手动操作检查。
5.3充气能力：
内径50mm
将装置的封孔器放人内径为50mm的钢管内，用充气筒向装置充气，同时用秒表记录充气压力达到0.2MPa的时间。试验三次，取其最大值。5.4承受最大压力
将装置的封孔器放人内径为50mm的钢管内，充气至0.4MPa，并保持5min，记录压力显示值，观察胶囊应不破裂。
5.5装置的气密性：
将装置的封孔器放人内径为50mm的钢管内，充气到0.2MPa时停止充气，记录停止充气后到达5min时压力的下降值。试验三次，取其最大值。5.6封孔段长度：bzxZ.net
将装置的封孔器放入内径为50mm的钢管内，充气到0.2MPa时停止充气，用直尺测量钢管长和钢管两端未被胶囊堵住的长度，两者差为封孔段长度。试验三次，取其最小值。5.7导气管道气密性：
a）将装置的测量管取下，使气体流量器的实验管道与封孔器前端接头的内孔相接。b）用胶塞把导气管道的出气口堵严。c）将气体流量器的工作压力调到有效压力为1000Pa，并打开开闭阀。d）记录5min内的气体排出量。
5.8装置的通气阻力测定：
a）将装置的测量管取下，使气体流量器的实验管道通过一个三通管与封孔器前端接头的内孔相接三通管的另一个端口连接“U”形压力计b）打开气体流量器的开闭阀，将流量调到5L/min后记录“U”形压力计的压差读数，此数值即为系统的阻力值。
6检验规则
6.1检验分为出厂检验和型式检验，检验项目见表2。6.2出厂检验：
6.2.1每台装置应经厂质量检验部门按照表2中列出的出厂检验应检项目逐项进行检验。2

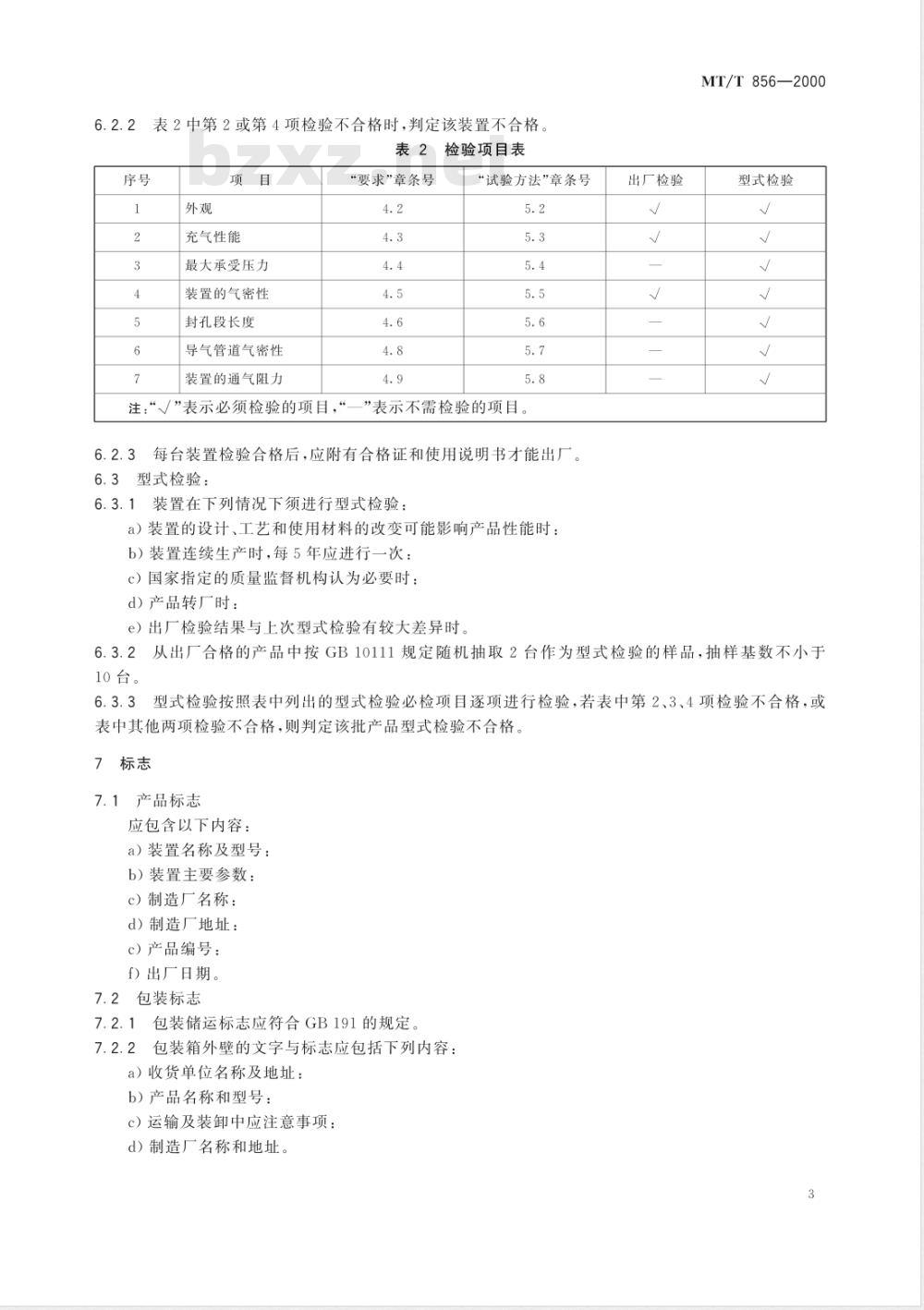

表2中第2或第4项检验不合格时，判定该装置不合格。表2检验项目表
充气性能
最大承受压力
装置的气密性
封孔段长度
导气管道气密性
装置的通气阻力
“要求”章条号
“试验方法”章条号
”表示不需检验的项目
注：“”表示必须检验的项目，“6.2.3
每台装置检验合格后，应附有合格证和使用说明书才能出厂6.3型式检验：
6.3.1装置在下列情况下须进行型式检验：a）装置的设计、工艺和使用材料的改变可能影响产品性能时：b）装置连续生产时，每5年应进行一次：c）国家指定的质量监督机构认为必要时：d）产品转厂时：
e）出厂检验结果与上次型式检验有较大差异时。出厂检验
MT/T 856—2000
型式检验
6.3.2从出厂合格的产品中按GB10111规定随机抽取2台作为型式检验的样品，抽样基数不小于10台。
6.3.3型式检验按照表中列出的型式检验必检项目逐项进行检验，若表中第2、3、4项检验不合格，或表中其他两项检验不合格，则判定该批产品型式检验不合格。7标志
7.1产品标志
应包含以下内容：
a）装置名称及型号：
b）装置主要参数：
c）制造厂名称：
d）制造厂地址：
c）产品编号：
f）出厂日期。
7.2包装标志
7.2.1包装储运标志应符合GB191的规定。7.2.2包装箱外壁的文字与标志应包括下列内容：a）收货单位名称及地址：
b）产品名称和型号：
c）运输及装卸中应注意事项：
d）制造厂名称和地址。
MT/T 856—2000

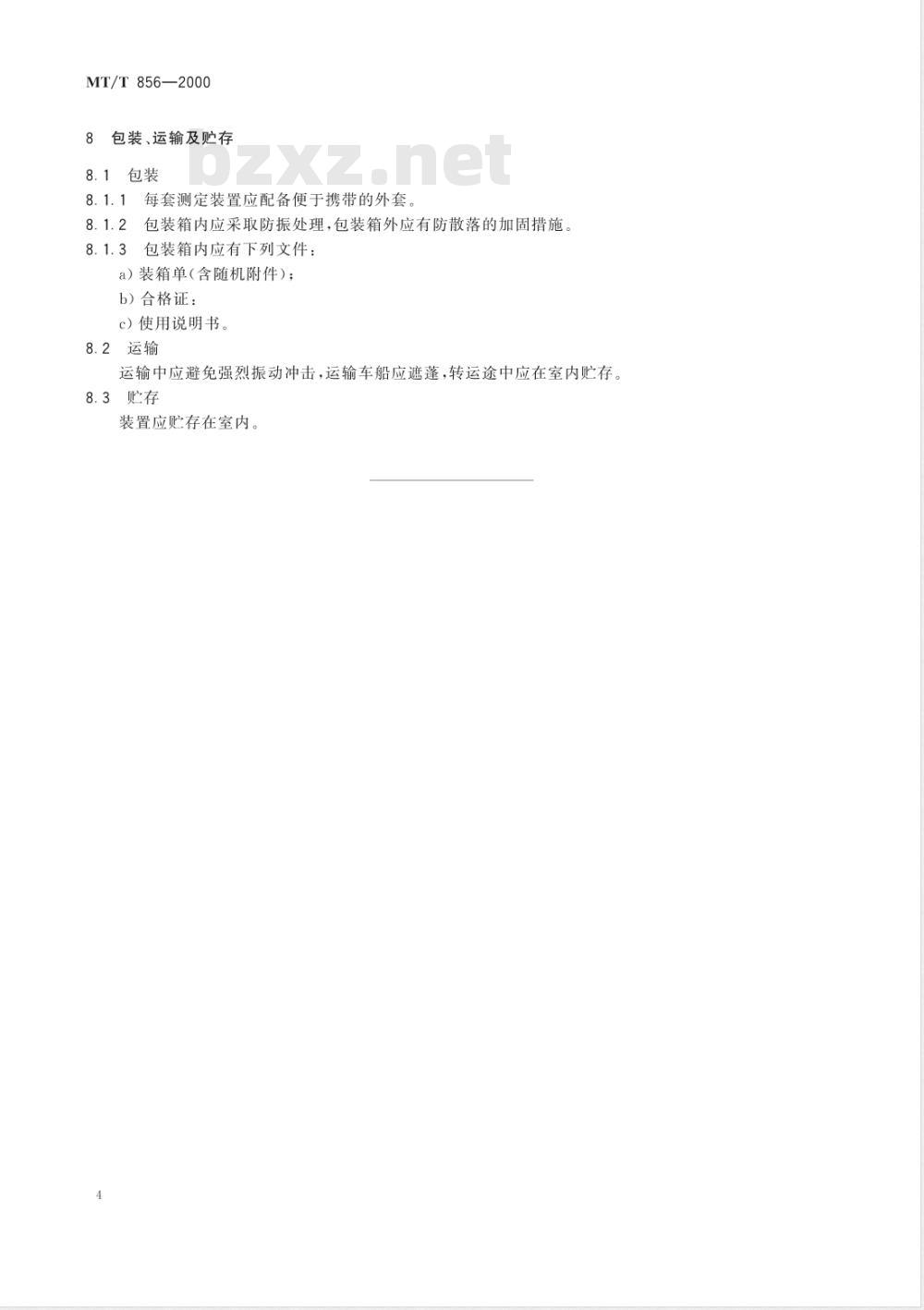

包装、运输及存
8.1包装
8.1.1每套测定装置应配备便于携带的外套。8.1.2
包装箱内应采取防振处理，包装箱外应有防散落的加固措施。8.1.3包装箱内应有下列文件：
a）装箱单（含随机附件）；
b）合格证：
c）使用说明书。
8.2运输
运输中应避免强烈振动冲击，运输车船应遮蓬，转运途中应在室内贮存。8.3贮存
装置应贮存在室内。
