【煤炭行业标准(MT)】 煤岩分析样品的制备方法 块煤光片的制备方法

中华人民共和国煤炭工业部部标准煤岩分析样品的制备方法
第二部分块煤光片的制备方法
MT 116. 2--- 86
本标准规定了各煤种块煤样制备定向光片的方法，适用于在反光显微镜下进行煤岩分析。方法要点：将块煤按要求的方向切片，磨制成合格的光片。1设备和材料
切片机：带金刚石刀片；
磨片桃：磨盘用铜制成，磨盘面平整、光滑；抛光机：抛盘用铝、铜或塑料制成，抛光盘面平整、光滑；反光显微镜：干物镜20~50倍；
高溢炉：炉温可达1100C；
可调万能电炉：功率1kW；
慎温箱：尺寸为300×300×300mm；超声波清洗器或高压喷水嘴：
调压器：2kW。
对粘结剂要求：
能牢固地胶结煤样；
胶结煤样的温度不超过100℃；
与煤及浸油不起化学反应；
粘结剂固化后与煤的硬度相似：在显微镜下用浸油观察，粘结剂与显微镜组分可以明显区分开。1.2.2粘结剂；不饱和聚酯树脂100份，加固化剂和促进剂各4份。1. 2. 3
固化剂；过氧化环已酮在二丁酯中的50%的糊。1.2.4促进剂：钴皂液在苯乙烯中的6%的溶液。1.2.5研磨料：粒度为120号、240号、Wz#、W、Wto、W，、Ws。1.2.6抛光料：最大粒度不超过0.lum的氧化铬粉、氧化铝粉等金属氧化物、抛光盘布：不起毛的棉布、丝绸、合成材料或菩提木。1. 2. 7
煤样准备免费标准bzxz.net
2.1热胶法（煮胶法）
2.1.1制片开始，先把煤样整理好，并做好煮胶准备，要求编号清晰、样号无误、样块完整。2.1.2如煤样过大或不规则，应适当切下多余或不规则部分，使块样适于制片。如煤样松碎，应挪扎加固。
用结实的线或铜线，沿垂直层理的方向将按煤样编号做好的标签系在煤样上，捆扎牢固。线国家标准局1986-12-18发布
1987-04-01实施

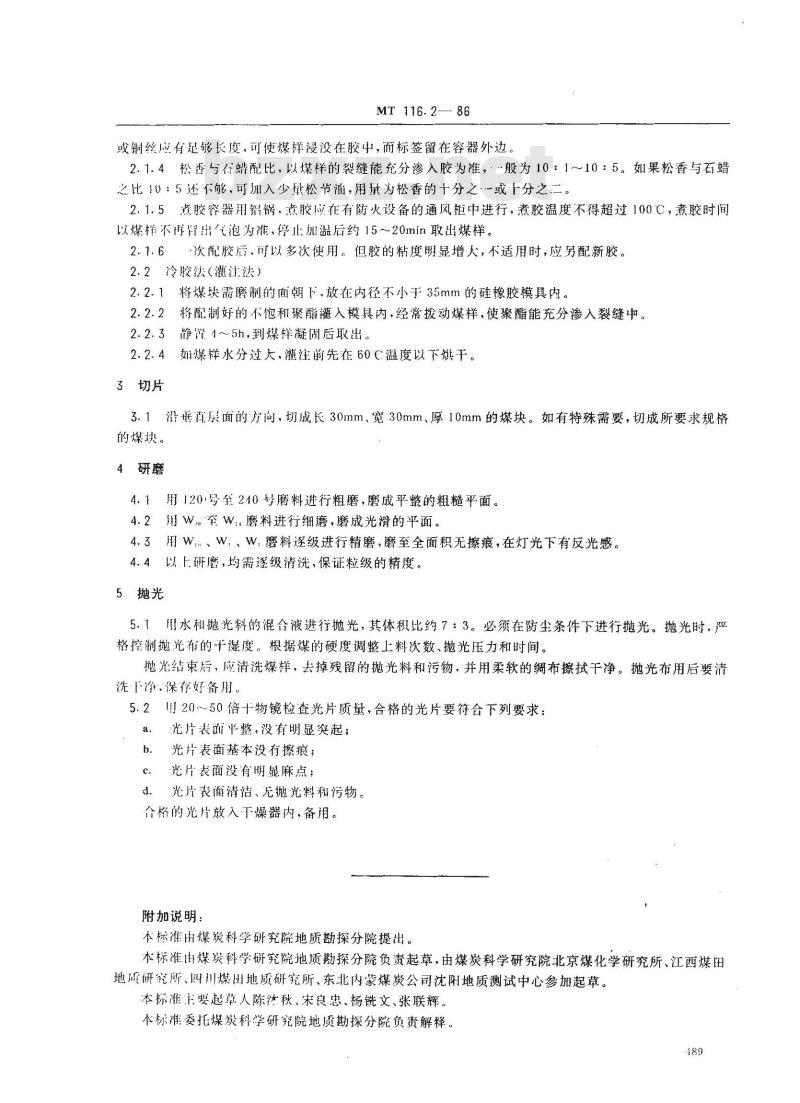

MT 116.2— 86
或铜丝应有足够长度，可使煤样漫没在胶中，而标签留在容器外边。2.1.4松香与蜡配比，以煤样的裂缝能充分渗入胶为准，般为10：1~~10：5。如果松香与石蜡之比10：5还不够，可加入少量松节淄，用量为松香的十分之一或十分之二2.1.5煮胶容器用锅，煮胶应在有防火设备的通风柜中进行，煮胶温度不得超过100C，煮胶时间以煤样不再胃出气泡为准，停止加后约15～20min取出煤样。2. 1. 6
次配胶后，可以多次使用。但胶的粘度明显增大，不适用时，应另配新胶。2.2冷胶法（灌注法）
2.2.1将煤块需磨制的面朝下，放在内径不小于35mm的硅橡胶模具内。2.2.2将配制好的不饱和聚酯灌入模具内，经常拔动煤样，使聚酯能充分渗入裂缝中。静置^～5h,到煤样凝固后取出。2.2.31
2.2.4如煤样水分过大，灌注前先在60（温度以下烘干。3切片
3.1沿垂直展面的方向，切成长30mm、宽30mm、厚10mm的煤块。如有特殊需要，切成所要求规格的煤块。
4研磨
用120°号至240号磨料进行粗磨，磨成平整的粗糙平面。4.1
4.2用W，至W.磨料进行细磨，磨成光滑的平面。4.3用W.、W，、W，磨料逐级进行精磨，磨至全面积无擦痕，在灯光下有反光感。4.4以L.研磨，均需逐级清洗，保证粒级的精度。5抛光
川水租抛光料的混合液进行抛光，其体积比约7：3。必须在防尘条件下进行抛光。抛光时，严5.1
格控測抛光布的湿度。根据煤的硬度调整上料次数、抛光压力和时间。地光结束后，应清洗煤样，去掉残留的抛光料和污物，并用柔软的绸布擦拭干净。抛光布用后要清洗下净，保存好备用。
5.2用20~~50倍十物镜检查光片质量，合格的光片要符合下列要求：a.
光片表師平整，没有明显突起；光片表面基本没有擦痕；
光片表面没有明显麻点；
光片表游清洁、无抛光料稻污物。合格的光片放入下燥器内，备用。附加说明：
本标准由煤炭科学研究院地质勘探分院提出。本标准油煤炭科学研究院地质勘探分院负责起草，由煤炭科学研究院北京煤化学研究所、江西煤田地质研究所、四川煤田地质研究所、东北内蒙煤炭公司沈阳地质测试中心参加起草。本标准主要起草人陈沐秋、宋良忠、杨铣文、张联辉。本标准委托煤炭科学研究院地质勘探分院负责解释。489
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
