ICS 29. 120. 99
中华人民共和国煤炭行业标准
MT 111- 1998
矿用防爆型低压交流真空电磁起动器Mining explosion-proof low voltagealternating yacuum electromagnetic starter1998-11-10发布
国家煤炭工业局
1999-04-01实施
MT 111—1998

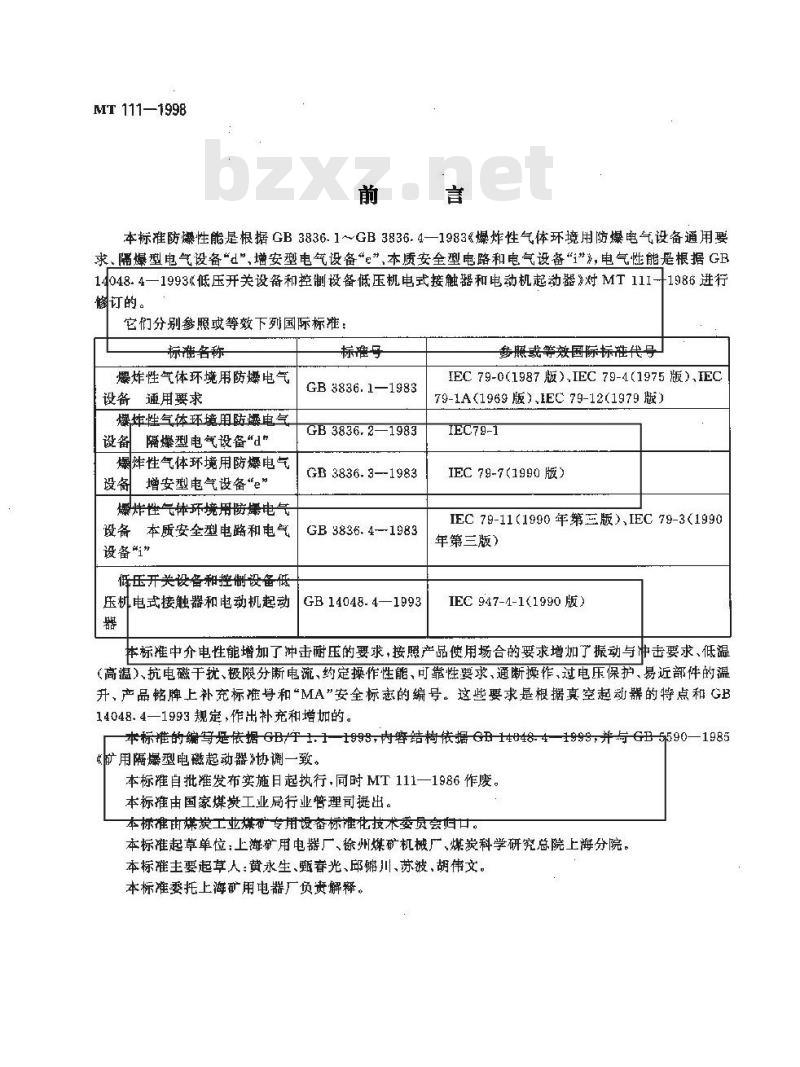

本标准防爆性能是根据GB3836.1~GB3836.4—1983《爆炸性气体环境用防爆电气设备通用要求、隔爆型电气设备“d”增安型电气设备“”,本质安全型电路和电气设备“i”，电气性能是根据GE14048.4—1993≤低压开关设备和控制设备低压机电式接触器和电动机起动器》对MT111-1986进行修订的。
它们分别参照或等效下列国际标准：标准名称
爆炸性气体环境用防爆电气
设备通用要求
爆炸性气体环境用防爆电气
隔爆型电气设备“d\
爆炸性气体环境用防爆电气
增安型电气设备e*
爆炸性气体环境用防爆电气
设备本质安全型电路和电气
设备“i”
低压开关设备和控制设备低
标准号
GB 3836.1—1983
GB3836.2—1983
GB3836.3--1983
GB 3836. 4-1983
GB14048.4—1993
压机电式接触器和电动机起动
多服或等效国际标准代号
IEC 79-0(1987 版),IEC 79-4(1975 版),IEC79-1A(1969版),IEC 79-12(1979 版)IEC79-1
IEC 79-7(1990 版)
IEC 79-11(1990 年第三版),IEC 79-3(1990年第三版）
IEC 947-4-1(1990 版)
本标准中介电性能增加了冲击耐压的要求，按照产品使用场合的要求增加了振动与冲击要求、低温（高温）、抗电磁干扰、极限分断电流、约定操作性能，可靠性要求、通断操作，过电压保护、易近部件的温升、产品铭牌上补充标准号和“MA安全标志的编号。这些要求是根据真空起动器的特点和GB14048.4—1993规定，作出补充和增加的。本标推的编写是依据 GB/T 1. 1-1998,内容结构依据 6B 14048. 4-1999,并与 6B 5590-1985矿用隔爆型电磁起动器协调一致。本标准自批准发布实施目起执行，同时MT 111一1986作废。本标准由国家煤嵌工业局行业管理司提出。本标准由煤炭工业烘布专用设备标准化技术委员会归口,本标准起草单位：上游矿用电器厂、徐州煤矿机械厂，煤炭科学研究总院上海分院。本标准主要起草人：黄永生、甄春光、邱川、苏波、胡伟文。本标准委托上海矿用电器厂负贵解释。MT 111--1998

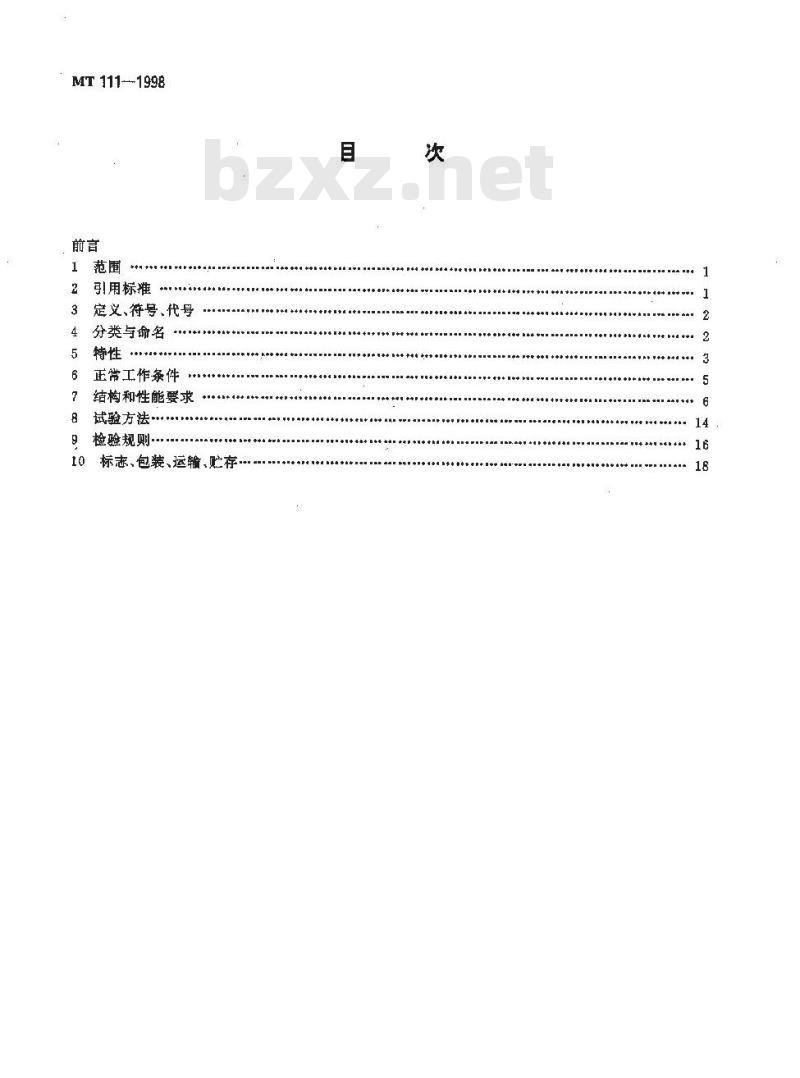

2引用标准
定义、符号、代号
分类与命名
**++***
正带工作条件
7结构和性能要求
·试验方法···
检验规则
10标志、包装、运输、贮存
1爽围
申华人民共和国煤炭行业标下载标准就来标准下载网
矿用防爆型低压交流真空电磁起动器Mining explosion-proof low voltagealfernating vacuum electromagnetlc starterMT 111-1998
代誉 MT 111--86
标雅规定子铲用防爆型低压安证真空电起动器（以卡简称真空起动器的分类，特性、结构和性能要求、试验方法、检验规则、标志、包装、运输及贮存等内容。本标推适用于真空起动器。
真空起动器土要适用于煤矿井下類定癫率50Hz、电压至114(V1200V)及以下的电路中对三相鼠笼型异步电动机直接或远距离起动和停止、反转和变速控制，同时对电动机及有关电路进行保护。本标准有关过载保护的条款不适用于装入电动机内部的埋入武过热保护装置。2引用标准
下列标准所包含的茶文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156—1993标准电压
GB191 -1990
包装储运图示标志
GB762-1980
电气设备额定电流
GB998—1982低压电器基本试验方法GB2682--1981
GB2829—1987
电工成套装置中的指示灯和按纽的颤色周期检查计数抽样程序及抽样表（适用”生产过程稳定性的检查）GB/T2900.18—1992电工术语低压电器GB2900.35--1983电工术语爆炸性环境用防爆电气设备GB3836.1983爆炸性环境用防操电气设备通用要求GB3836.2-1983爆炸性环境用防爆电气设备隔爆型电气设备“d”GB3836.3—1983爆炸性环境用防爆电气设备增安型电气设备“e”GB3836.4-1983爆炸性环境用防爆电气设备本质安全型电路和电气设备“i5GB/T4026—1992电气设备接线端子的识别和特定导线线端的识别及应用字母数字系统的通则GB4205一1984控制电气设备的操作件标准运动方向GB5590-1985矿用隔爆型低压电磁起动器GB/T14048.1—1993低压开关设备和控制设备总则GB14048.3—1993低压开关设备和控制设备低压开关，隔离器.隔离开关及熔断器组合电器GB14048.4—1993低压开关设备和控制设备低压机电式接触器和电动机起动器GB14048.5一1993低压开关设备和控制设备控制电路电器和并关元件第一部分机电式
控制电路电器
国家煤炭工业局1998-11-10批准1999 - 04 - 01 实施
MT 111- 1998

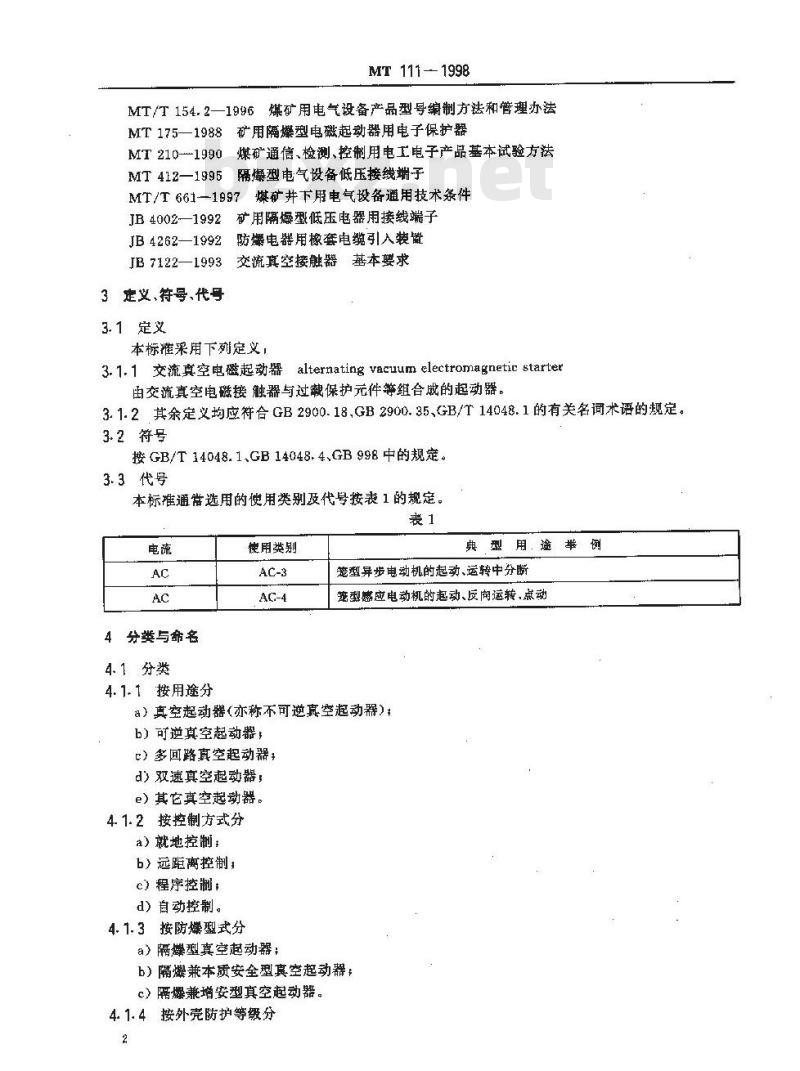

MT/T154.2—1996煤矿用电气设备产品型号编制方法和管理办法MT175-1988矿用隔爆型电磁起动器用电子保护器MT210--1990煤矿通信、检测、控制用电工电子产品基本试验方法MT412-1995隔爆型电气设备低压接线端子MT/T661—1997爆矿井下用电气设备通用技术条件矿用隔爆型低压电器用接线端子JB4002-—1992
2防爆电器用橡套电缆引入装置
JB 4262—1992
JB7122—1993交流真空接触器基本要求3定义、符号、代号
3.1定义
本标准采用下列定义，
3.1.1交流真空电磁起动器alternatingvacuumelectromagnetic starter由交流真空电磁接触器与过裁保护元件等组合成的起动器。3.1.2其余定义均应符合GB2900.18,GB2900.35、GB/T14048.1的有关名词术语的规定。3.2符号
按GB/T14048.1.GB14048.4、GB998中的规定。3.3代号
本标准通常选用的便用类别及代号按表1的规定。表1
4分类与命名
4.1分类
4.1.1接用途分
使用类别
典型用途举例
笼型异步电动机的起动、运转中分断笼型感应电动机的起动、反向运转，点动）真空起动器（亦称不可逆真空起动器）b）可逆真空起动器，
c）多回路真空起动器
d）双速真空起动器，
e）其它真空起动器。
4.1.2按控制方式分
a）就地控制：
b）远距离控制：
c）程序控制；
d）自动控制。
4.1.3按防爆型式分
a）隔爆型真空起动器；
b）隔爆兼本质安全型真空起动器：c）隔爆兼增安型真空起动器。
4.1.4按外壳防护等级分
a）主腔达到IP44;
b）隔爆型接线盘达到IP54;
c）增安型接线盒达到IP54.
4.2命名
MT 111—1998
产品命名可用下列项月来说明，其型号应符合MT/T154.2及相关行业标准的规定，a）真空起动器的分类；
b）主电路的额定值：
C）操作方式（例如电磁操作）
d）其它（如使用类别、极数等）。注：a)与b)必须考虑，其余由各自产品确定、5
真空起动器主电路的额定值和极限值按下列规定裘示，根据需要可以增减。5.1额定电压
5.1.1额定工作电压（U)：按GB156的规定，为380、660、1140V。5.1.2额定绝缘电压（0）.GB/T14048.1-1993中5,3.1.2适用。真空起动器的额定绝缘电压与介电性能试验和爬电距离有关，在任何情况下，最大额能工作电压郁不应趋过额定绝缘电压。对于尚未明确规定额定绝缘电压的真空起动器，可将额定工作电压的最大值作为额定绝缘电压。
5.1.3额定冲击耐受电压（Umm）：GB/T14048.1—1993中5.3.1.3适用。5.2电流
5.2.1额定工作电流（1.)或额定工作功率（P。），真起动器的额定工作电流由制造厂规定，并与额定工作电压，频率、工作制、使用类别、约定封闭发热电流，过载继电器的额定电流及外壳防护型式有关。在规定的额定工作电压下，额定工作电流可用真空起动器配用电动机的最大额定输出功率来代替或补充，制遗【应提供电动机功率与电流之间的关系。额定工作电流值应符合GB762的规定（除非产品标准另有规定）。5. 2. 2 约定发热电流(1m):GB/P 14048. 1—1993 中 5. 3. 2. 1 适用。5-2-3约定封闭发热电流（Ih）：GB/T14048.1--1993中5.3.2.2适用5.3额定频率
真空起动游的额定频率采用电源频率50Hz5.4
额定工作制
GB/T14048.1—1993中5.3.4适用。a）8h工作制（连续工作制)：GB/T14048.1—1993中5.3.4.1适用。b）不间断工作制：GB/工14048.1-1993中5.3.4.2适用c）断续周期工作制：GB/T14048.1--1993中5.3.4.3适用。断续周期工作制由流过电流值、每小时的操作循环次数(按表2)和负载因数(通电持续率)来确定。负载因数（通电持续率)标准值为：40%。使用
断续工作制
工作级别
MT 111-- 1998
癌小时操作循环数
(茨/h）
每-次闭合，断并
操作循环时间
短时操作率
(操作欲数)
（次/h）
1 800(20 8)
用于断续周期工作制的真空起动器，过载继电器和电动机之间的热时间常数的不同有可能使热继电器不适用于作过载保护。此时真空起动器的过载保护问题，由制造厂与用户协商。5.5额定接通与分断能力
对不同使用类别(见表12)的要求按7.2.3.1的规定。5.6耐受过载电流的能力
用于通断电动机的电器能耐受正常起动和加速电动机正带转速和运行过载引起的过载电流造成的热效应，具体要求按7.2.5的规定。5.7额定限谢短路电流
GB/T14048.1—1993中5.3.6.4适用。5.8使用类别
产品的使用类别按3.3表1。如真空起动器已进行一种严酷条件的试验，且已进行过的验证温升试验的电流不低于所选用使用类别在不间断工作制下的额定工作电流的最大值，则可以适用于其他的使用类别,而不必进行试验。
5.9真空起动器中隔离开关或隔离换相开关性能要求按7.2.8的规定。5.10控制电路
GB/T14048.1—1993中5.5适用。其中先导电路电压不高于36V，推荐采用本质安全电路。5.11辅助电路
GB/T 14048. 1-1998 中 5. 6 适用。5.12保护装置的种类和特性
5.12.1保护装罩种类
5.12.1.1真空起动器应具备以下保护装置：8）过载保护：
b）断相保护：
c）短路保护；
d）欠压保护：
e）王电路漏电闭锁保护：
f）通断操作过电压保护
5.12.1.2真空起动器根据带要可装设以下装置的一种或数种：a）控制电路绝缘监规保护；
b）漏气闭锁保护；
e）温度保护，
d）显示；
e）其它保护。
5.12.2保护装置的特性
5.12.2.1过载保护，按7.2.9的规定。5.12.2.2短路保护
MT 111—1998
5.12.2.2.1真空起动器内装有熔断器组成短路保护时：a）熔断器的额定电压；
b）熔断器的额定电流和熔体的额定电流及熔断特性：）额定短路处断能力(该值被认为是保护真空起动器的额定限定短路电流值）。5.12.2.2.2再空起动器内装有继电器作过流保护时：a）过电流继电器的整定电流（或整定电流范围），b)时间一电流性特性;
c）真空起动器的极限分断能力。5.12.2.2.3与短路保护电器(SCPD)的协调配合：a）SCPD的型，接7.2.11与GB/T14048.1—1993中5.8的规定，b）额定值和特性，按7.2.11与GB/T14048.4—1993中5.8的规定。5.12.23主电路漏电闭：
a)主电略额定工作电压；
b)单相漏电闭锁动作值及解锁值。5.12.24断相保护：
a）整定电流：
b）时间一电流特性。
5.12.2.5通断操作过电压保护：通断操作过电压接7.2.13和GB/T14048.1—1993中5.9的规定。5、12.2.6年压保护,按 JB: 7122 的规定5.12.27其它保护的特性由企业产品标推规定。6正常工作条件
a)L周围环境温度一为(一5十40),荐环境温度范围不同时,须在名牌上标明,以最离环境温度为基准来计算温升：
h）海拔高度不超过2000m，气压为0.8×10*~1.1×10°Fa:c）周圖空气相对涩度不大于95%（25℃时）d）在有比斯、爆尘爆炸性气体混合物的环境中：e）在无被坏绝缘的气体或蒸汽的环境中；1）与水平面的安装倾斜角一般不超过15°，但机载产品应不小于主机的最大工作倾斜角。）能防止滴水的地方！
h）污染等级为 3 级;
)安装类别为I 类;
j)机械环境象件按表3的规定。
产品种类
井下一
真空起动器
安装于采捆机
振动频率
10~150
10~150
加速度
概上的真空起动器
1）指交越额率以上的定加速度幅值。2）指交越频率以下的定位移幅值。7结构和性能要求
MT 111 -- 1998
位移幅僵”
(tntn)
扫颊循环
不通电
峰值加速度
(m/g）
脉神持
续时间
(ma）
不通电
7.1结构要求
7.1.1真空起动器的隔爆外壳应符合GB3836.1.GB3836.2有关规定。推荐采用通用系列外壳，还应符合下述规定：
8）外壳应为隔爆型主腔和接线盒（隔爆型或增安型）组成。外壳应具有托架，同时也能适应于固定安装
6）外壳的隔爆接盒面配合间隙、长度、粗糙度应符合GB3836.2的规定：）接线盒应便于接线，并留有适合于导线弯曲半径的空间。应考虑到正确连接导线后，其电气间隙、爬电距离应符合相应防爆型式专用标准的规定。应有足够数量的、符合GB3836.1或JB4262规定的引入装置，
d）真空起动器上的观繁窗应符合GB3836.2的规定：e）真空起动器的隔离开关或隔离换相开关与隔爆外壳之间应装设可靠的机械联锁，保证三极同步并只有当隔离开关或隔离换相开关处于断开位置时，主腔才能打开，当主腔打开后，以正常的操作方法不能使隔离开关或隔离换相开关闭合：f）隔离开关或隔离换相开关与真空接触器之间应有可靠的电气联锁，保证只有真空接触器控制电路断开时，隔离开关或隔离换相开关才能转换位置：B）隔离开关或隔离换相开关的手柄操作机树有足够的机械强度，其操作运动方向应符合GB4205的规定。手柄在闭合和断开位置应有湾晰的指示和可靠的定位；h）对于由两个按钮操作的真空起动器，应确定停止按钮为红色。其它按钮、发光按钮和发光指示器的额色应按安B2682的规定：
i）真空起动器的内外保护接地端子应符合GB3836.1一1983第15章的规定。保护接地端子应配装完整并防止锈蚀，不能兼作基它用途。其标志应满晰耐久，符号为识为方法是采用黄绿双色导线，或者用字符PE与PEN标志。外充外露的导电部分（如底座、框架、金腾外壳），除了不能构成危险的部分以外，均应以良好的电气连接接到保护接地端子上。若不能被大面积接触，如用手抓住或尺寸很小（近似50×50mm)或该部位没有与任何带电部分接触可能的外露导电部分，可认为是不构成危险的部分（如螺钉，铭牌，电磁开关零件的外露部分等）j）真空起动器上的接线端于应符台JB4002或MT412的规定。接绒端子识别与字母数字标志应符合GB4026的规定，
k）真空起动器中本质安全电路的结构应符合GB3836.4的规定1）真空起动器的输出端断电后，如外竞内仍有带电部件，须加设防护性绝缘盖板，并注明“带电”宇样的警告标志。
MT 111—1998
7.1.2可逆真空起动器除必须具有电气联锁和机械联锁外，还应符合下述规定：a）电气联锁应保证两台真空起动器中一台闭合后，另一台的线阁电路就被断开，b）机械联锁应保证两台真空接触器的主触头没有同时被接通的可能性。7.1.3真空起动器上所有暴色金属零、部件（电磁铁的工作表面除外）均应有可靠的防蚀播施。1140V产品外壳为黄色，660V产品外壳为灰色防蚀漆。主腔与接线盒内壁应涂弧漆。7.1.4真空起动器上所有螺检与螺母均应有防止自行松脱的措施。7.1.5电气阀隙和爬电距离
7.1.5.1电气间膜
7.1.5.1.1主腔内主电路的电气间隙真空起动器按污染等级3级、安装类别和额定冲击耐受电压来确定主腔内最小电气间隙见表4的规定。如电气间小于表4数值时，则冲击耐受电压试验必须进行。若电气间隙等于或大于表4数值时，可不必进行冲击耐受电压试验，可用测量间魔的方法来加以验证表4
由电源系统髓定电压确定的
相对相电压(交流有效值)
额定冲击受电压推荐值
(1 2/60 pee-200 m 的 m3V)
7.1.5.1.2真空起动接线盒内电气间隙应符合GB3836.3的规定。7.1.5.1.3真空起动器内辅助电路和控制电路的电气间：最小电气间
a）与主电路额楚工作电压相同并在一起动作的辅助电和控制电路的电气间隙应符合表4的规定
b）不与主电路额工作电压相同，也不一起动作的辅助电路和控制电踏可有不同电气间腺，应符合表4的规定。
7.15.1.4离开关或隔离换相开关的触头在断开位置时，同一极的断开触头之间的电气间，及冲击耐受电压按GB7T14048.11993中7.2.3的规定。7.1. 5. 2爬电距
7.1.5.2.1真空起动器主腔内爬电距离按污染等级3、额定绝缘电压或工作电压及材料组别所确定的爬电距离应大于或等于表5的规定值。绝缘材料可接它们的相比漏电起痕指数(CTI)划分为三个组别。绝缘材料组别：
1 600≤CTI
1 400≤CTI<600
:175≤CTI400
MT 111— 1998
表5主腔内爬电距离
额定缘电压或工作电压
（交流有效值)V）
63U≤127(125)
(125)127≤U≤250
250≤0400
400G60
660-/;1 200
爬电鹿(mm）
7.1.5.2.2真空起动器接线盒内肥电距离应符合GB3836.3—1983第六章的规定。7.1.5.3对于未规定冲击耐受电压值的真空起动器，其主腔内（主电路、控制电路、辅助电路）电气间酬和爬电距离按GB14048.4—1993附录A规定。7.1.5.4本质安全型电路的电气间隙和爬电矩离按GB3836.4中规定。7.1.6真空起动器外壳防护等级按4.1.4的规定。7.2性能要求
7. 2. 1温升
7.2.1.1在下列规定条件下，真空起动器内绝缘线圈在空气中的蕴升极限、与外部导线连接的接线端温升极限及易近部件温升极限不得超过表6、表了及表8的数值。其它潮件如主触头、辅助触头等温升极限由产品标准另行规定，原则上以不引起载流部件本身损害及不影响相连或相邻部件的正常工作为限
a）主电路通以约定封闭发热电流；b）控制电路和辅助电路应分别通以规定的额定工作电压和约定封闭发热电流；c）各种与发热有关的元件应选择在最大发热值表6绝缘线圈在空气中温升极限
绝缀材料等级
用电阻法测褥的温升极限
注：衰中的温升极限是按环境温度40℃为基础规定的。对于环境温度低于40它的便用条件，表中温升极限可在所用绝缘材料的允许工作温度范图内相应调整表7与外部导线连接的接线端子温升极限(K)
裸黄铜
端子材料
橱或铜镀
铜或黄铜镀银或镀锑
其它金属
温升极限
MT 111 1998
续表7
实际使用中采用的外接导体直径不宜显著地小于试验中连接导体的直径，否则能导致电器的接线端子和内部部件的较高温度。对于引起较高温度有害于电器的导体不应采用，裘中规定的温升极限适用于新的完好电器。对试验条件有差异或对据件的尺寸（或体积）甚小时，企业产品标2
准可规定不同的温升极限，一般不超过湿升极限值10K，铜或黄铜镀银或德接线端子温升极限70K是以PVC.电缆为依据雨研定的。3
4其它金属的温升极限是根播使用经验和命试驱来决定，但不应超过65K。表8易近部件极限温升（K）
易近部件
手操作部件
{争柄）
有接触机会
但非手握部件
邻近电维入口
的外壳表面
非金属
非金属
非金属
温升极限
注：不同于本标准试验规定出的不同温升，可由产品标准规定，但不超过本表列值10K。闻断周期工作制绕组的温升，当出电路无电流流过时，线圃缆组在额定显率（当为交流时)及最高额定控制电源电压下，按表9给出的断续周期工作制绕组的操作条件，其温升不超过表6规定的温升极限。
表9断续固期工作制绕组的操作条件断续周期工作制级剃
每一次闭合一断并操作循环
线图通电时间
注，本表中控制线圈通电时间是按负截系数40%给出的。不同的负裁来数应代产品标准中另行规定闭合一断开时操作循环的通电时间。
7.21.2控制电路减升：按(G3/T14048.1—1993中7.2.2.5的规定。7.2.1.3辅助电路温升：按GB/T14048.1—1993中7.2.2.7的规定。7.2.2介电性能
7.2.2.1产品标准中已规定额定冲击耐受电压值U（见7.1.5.1),介电性能接GB/T14048.1~1993中7.2.8.1的规定，同时应能承受GB14048.4—1993中8.2.3.4规定的介电试验要求。注：额定T作电压660V等级的工频耐压归额定绝缴电压660V小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
