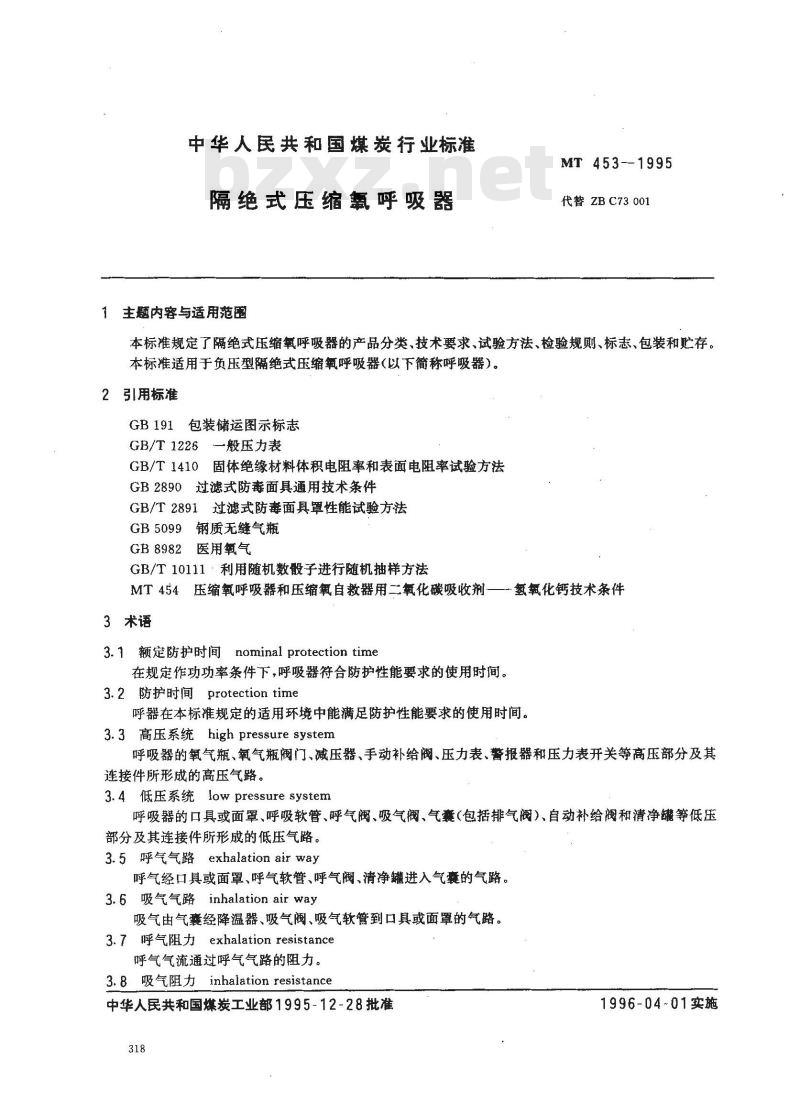

【煤炭行业标准(MT)】 隔绝式压缩氧呼吸器

中华人民共和国煤炭行业标准
隔绝式压缩氨呼吸器
1主题内容与适用范
MT 453--1995
代替ZBC73001
本标准规定了隔绝式压缩氧呼吸器的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于负压型隔绝式压缩氧呼吸器(以下简称呼吸器）。2引用标准
GB191包装储运图示标志
GB/T1226一般压力表
GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法GB2890过滤式防面具通用技术条件GB/T2891过滤式防毒面具罩性能试验方法GB5099钢质无缝气瓶
GB8982医用氧气
GB/T10111·利用随机数般子进行随机抽样方法MT 454压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂3术语
3.1额定防护时间nominal protection time在规定作功功率条件下，呼吸器符合防护性能要求的使用时间。3.2防护时间protection time
氢氧化钙技术条件
呼器在本标准规定的适用环境中能满足防护性能要求的使用时间。3.3 高压系统 high pressure system呼吸器的氧气瓶、氧气瓶阀门、减压器、手动补给阀、压力表、警报器和压力表开关等高压部分及其连接件所形成的高压气路。
3. 4 低压系统 low pressure system呼吸器的口具或面罩、呼吸软管、呼气阀、吸气阀、气囊（包括排气阀）、自动补给阀和清净罐等低压部分及其连接件所形成的低压气路。3.5呼气气路exhalation air way呼气经口具或面罩、呼气软管、呼气阀、清净罐进入气囊的气路。3.6吸气气路inhalation air way吸气由气囊经降温器、吸气阀、吸气软管到口具或面罩的气路。3.7呼气阻力exhalation resistance呼气气流通过呼气气路的阻力。3.8吸气阻力 inhalation resistance中华人民共和国煤炭工业部1995-12-28批准318
1996-04-01实施
吸气气流通过吸气气路的阻力。MT453—1995

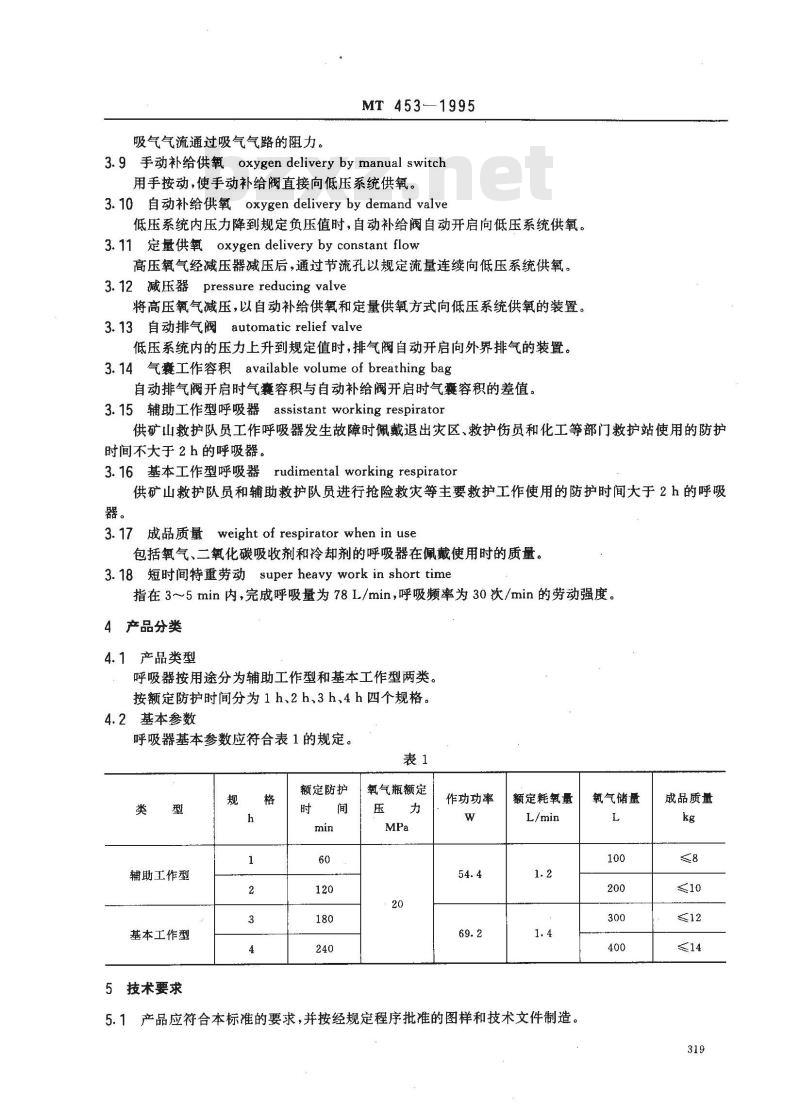

3.9手动补给供氧oxygen delivery by manual switch用手按动，使手动补给阀直接向低压系统供氧。3.10自动补给供氧oxygen deliverybydemand valve低压系统内压力降到规定负压值时，自动补给阀自动开启向低压系统供氧。3. 11 定量供氧 oxygen delivery by constant flow高压氧气经减压器减压后，通过节流孔以规定流量连续向低压系统供氧。3.12减压器pressure reducing valve将高压氧气减压，以自动补给供氧和定量供氧方式向低压系统供氧的装置。3.13自动排气阀automatic relief valve低压系统内的压力上升到规定值时，排气阀自动开启向外界排气的装置。3.14气囊工作容积available volume of breathing bag自动排气阀开启时气囊容积与自动补给阀开启时气囊容积的差值。3.15辅助工作型呼吸器assistant working respirator供矿山救护队员工作呼吸器发生故障时佩戴退出灾区、救护伤员和化工等部门救护站使用的防护时间不大于2h的呼吸器。
3.16基本工作型呼吸器rudimental working respirator供矿山救护队员和辅助救护队员进行抢险救灾等主要救护工作使用的防护时间大于2h的呼吸器。
3.17 成品质量 weight of respirator when in use包括氧气、二氧化碳吸收剂和冷却剂的呼吸器在佩戴使用时的质量。3.18短时间特重劳动super heavy work in short time指在3～5min内，完成呼吸量为78L/min，呼吸频率为30次/min的劳动强度。4产品分类
4.1产品类型
呼吸器按用途分为辅助工作型和基本工作型两类。按额定防护时间分为1h、2h、3h、4h四个规格。4.2基本参数
呼吸器基本参数应符合表1的规定。表1
辅助工作型
基本工作型
5技术要求
额定防护
氧气瓶额定
作功功率
额定耗氧量
5.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。氧气储量
成品质量

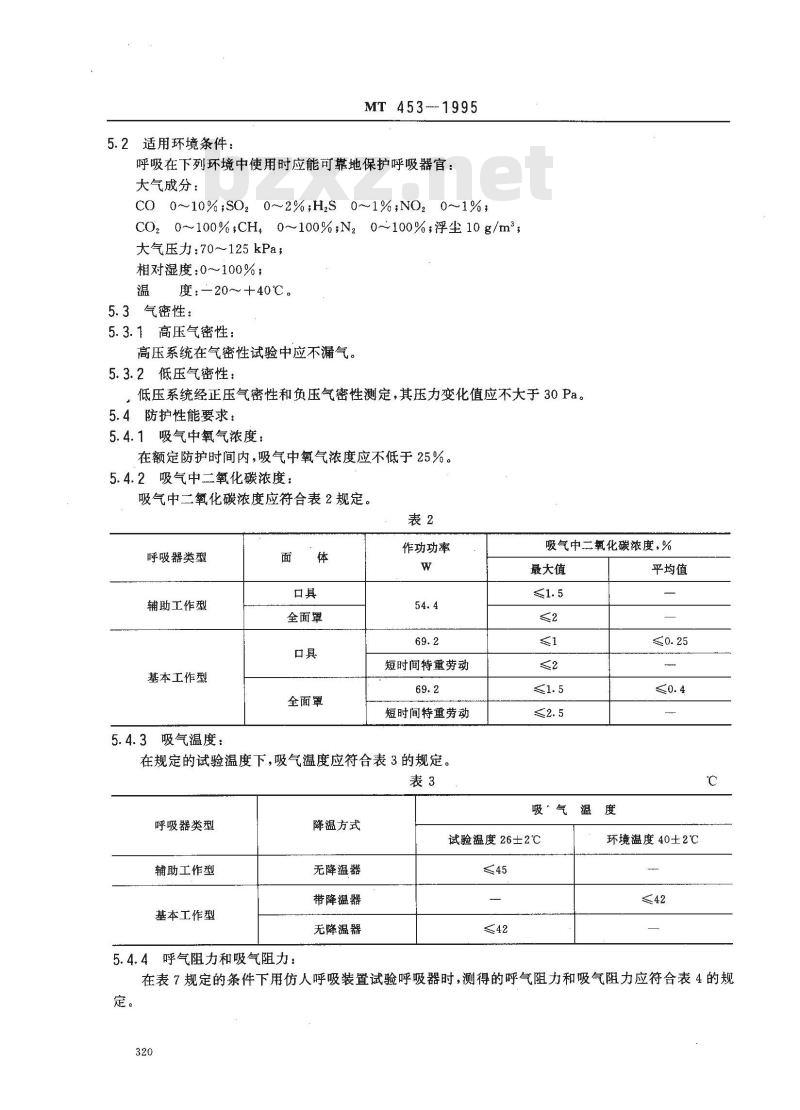

5.2适用环境条件：
MT 453-1995
呼吸在下列环境中使用时应能可靠地保护呼吸器官：大气成分：
CO 0~~10% ;SO2 0～2%;H,S 0~1%;NO2 0~~1%; C0z 0～100%;CH0～100%;N2 0～100%;浮尘 10 g/m°;大气压力：70125kPa，
相对湿度：0～100%；
度：-20～+40℃。
5.3气密性：
5.3.1高压气密性：
高压系统在气密性试验中应不漏气。5.3.2低压气密性：
低压系统经正压气密性和负压气密性测定，其压力变化值应不大于30Pa。5.4防护性能要求：
5.4.1吸气中氧气浓度：
在额定防护时间内，吸气中氧气浓度应不低于25%。5.4.2吸气中二氧化碳浓度：
吸气中二氧化碳浓度应符合表2规定。表2
呼吸器类型
辅助工作型
基本工作型
5.4.3吸气温度：
全面罩
全面罩
作功功率
短时间特重劳动
短时间特重劳动
在规定的试验温度下，吸气温度应符合表3的规定。表3
呼吸器类型
辅助工作型
基本工作型
5.4.4呼气阻力和吸气阻力：
降温方式
吸气中二氧化碳浓度，%
最大值
吸·气温度
试验温度26±2℃
无降温器
带降温器
无降温器
平均值
环境温度40±2℃
在表7规定的条件下用仿人呼吸装置试验呼吸器时，测得的呼气阻力和吸气阻力应符合表4的规定。
呼吸器类型
辅助工作型
基本工作型

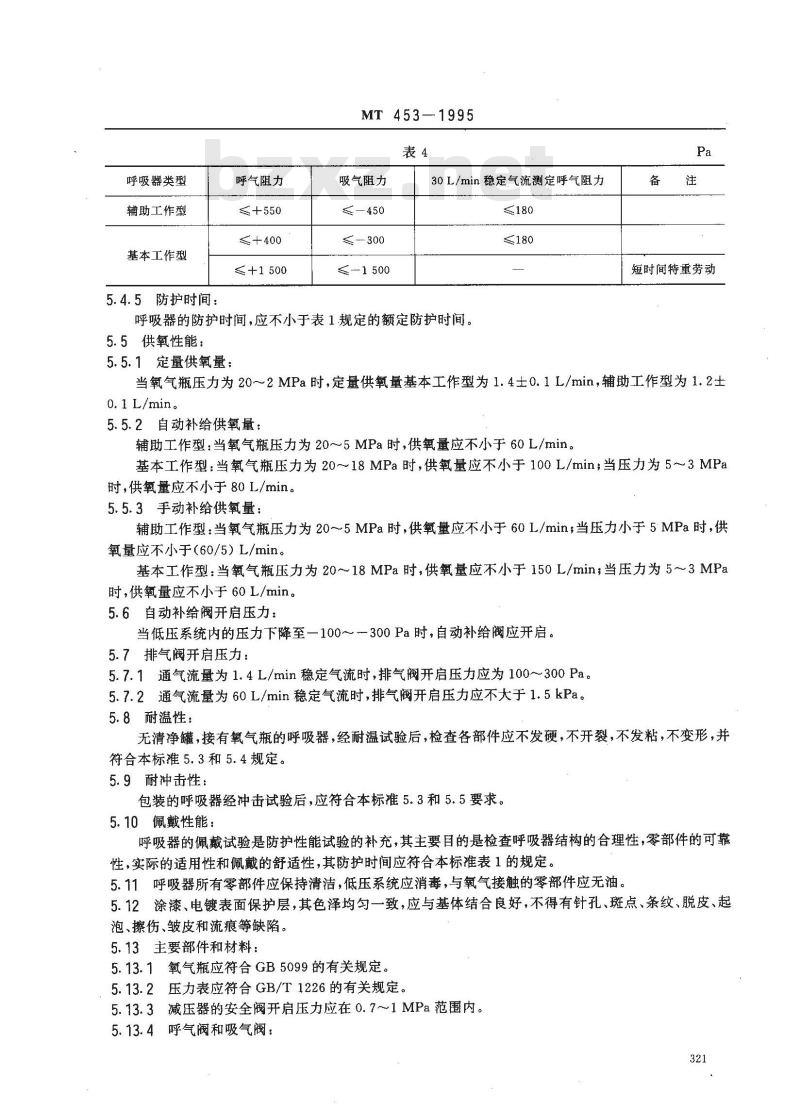

5.4.5防护时间：
呼气阻力
≤+1500
MT453—1995
吸气阻力
—450
≤—1500
30L/min稳定气流测定呼气阻力
≤180
呼吸器的防护时间，应不小于表1规定的额定防护时间。5.5供氧性能：
5.5.1定量供氧量；
短时间特重劳动
当氧气瓶压力为20～2MPa时，定量供氧量基本工作型为1.4士0.1L/min，辅助工作型为1.2±0. 1 L/min.
5.5.2自动补给供氧量：
辅助工作型：当氧气瓶压力为20～5MPa时，供氧量应不小于60L/min。基本工作型：当氧气瓶压力为20~～18MPa时，供氧量应不小于100L/min；当压力为5~～3MPa时，供氧量应不小于80L/min。
5.5.3手动补给供氧量：
辅助工作型：当氧气瓶压力为20~~5MPa时，供氧量应不小于60L/min；当压力小于5MPa时，供氧量应不小于（60/5）L/min。
基本工作型：当氧气瓶压力为20~~18MPa时，供氧量应不小于150L/min，当压力为5～3MPa时，供氧量应不小于60L/min。
5.6自动补给阀开启压力：
当低压系统内的压力下降至一100~～-300 Pa 时，自动补给阀应开启。5.7排气阀开启压力：
5.7.1通气流量为1.4L/min稳定气流时，排气阀开启压力应为100~~300Pa。5.7.2通气流量为60L/min稳定气流时，排气阀开启压力应不大于1.5kPa。5.8耐温性：
无清净罐，接有氧气瓶的呼吸器，经耐温试验后，检查各部件应不发硬，不开裂，不发粘，不变形，并符合本标准5.3和5.4规定。
5.9耐冲击性：
包装的呼吸器经冲击试验后，应符合本标准5.3和5.5要求。5.10佩戴性能：
呼吸器的佩戴试验是防护性能试验的补充，其主要目的是检查呼吸器结构的合理性，零部件的可靠性，实际的适用性和佩戴的舒适性，其防护时间应符合本标准表1的规定。5.11呼吸器所有零部件应保持清洁，低压系统应消毒，与氧气接触的零部件应无油。5.12涂漆、电镀表面保护层，其色泽均匀一致，应与基体结合良好，不得有针孔、斑点、条纹、脱皮、起泡、擦伤、皱皮和流痕等缺陷。5.13主要部件和材料：
5.13.1氧气瓶应符合GB5099的有关规定。5.13.2压力表应符合GB/T1226的有关规定。5.13.3减压器的安全阀开启压力应在0.7～1MPa范围内。5.13.4呼气阀和吸气阀：
MT453—1995

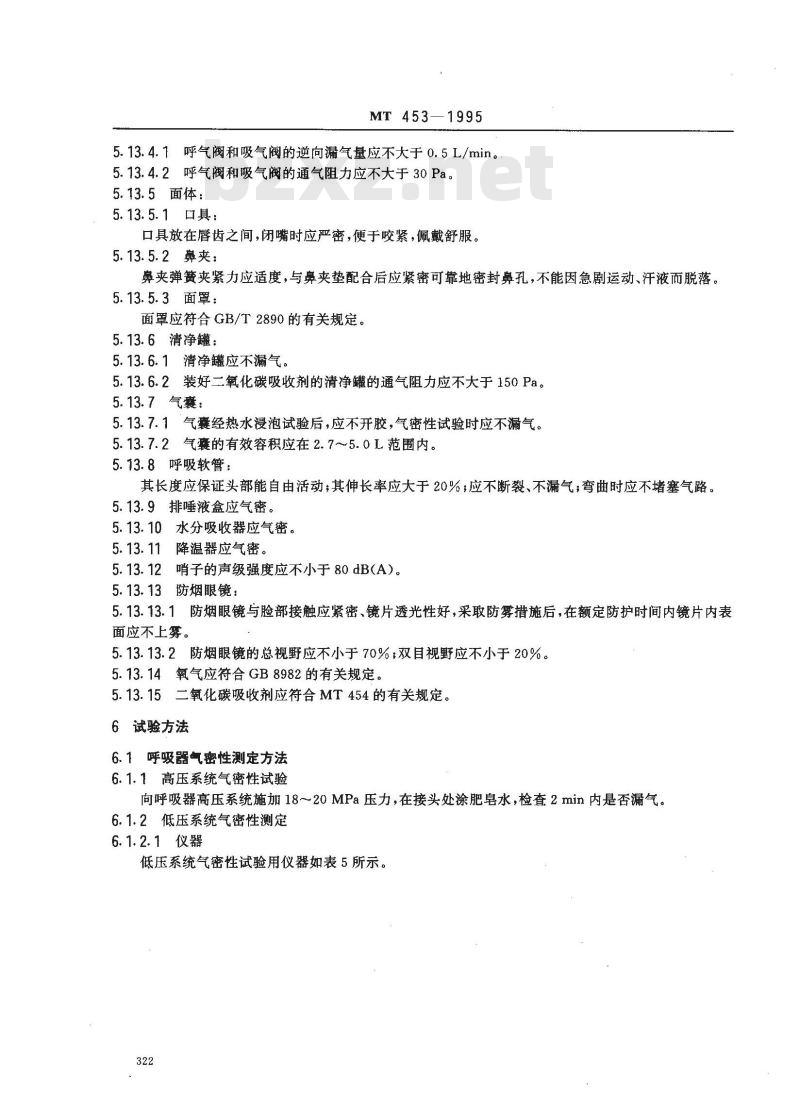

5.13.4.1呼气阀和吸气阀的向漏气量应不大于0.5L/min。5.13.4.2呼气阀和吸气阀的通气阻力应不大于30Pa。5.13.5面体：
5.13.5.1口具：
口具放在唇齿之间，闭嘴时应严密，便于咬紧，佩戴舒服。5.13.5.2鼻夹：
鼻夹弹簧夹紧力应适度，与鼻夹垫配合后应紧密可靠地密封鼻孔，不能因急剧运动、汗液而脱落。5.13.5.3面罩：
面罩应符合GB/T2890的有关规定。5.13.6清净罐：
5.13.6.1清净罐应不漏气。
5.13.6.2装好二氧化碳吸收剂的清净罐的通气阻力应不大于150Pa。5.13.7气囊：
5.13.7.1气囊经热水浸泡试验后，应不开胶，气密性试验时应不漏气。5.13.7.2气囊的有效容积应在2.7～5.0L范围内。5.13.8呼吸软管：
其长度应保证头部能自由活动；其伸长率应大于20%；应不断裂、不漏气；弯曲时应不堵塞气路。5.13.9排睡液盒应气密。
5.13.10水分吸收器应气密。
降温器应气密。
5.13.12哨子的声级强度应不小于80dB(A）。5.13.13防烟眼镜：
5.13.13.1防烟眼镜与脸部接触应紧密、镜片透光性好，采取防雾措施后，在额定防护时间内镜片内表面应不上雾。
5.13.13.2防烟眼镜的总视野应不小于70%；双目视野应不小于20%。5.13.14氧气应符合GB8982的有关规定。5.13.15二氧化碳吸收剂应符合MT454的有关规定。6试验方法
6.1呼吸器气密性测定方法
6.1.1高压系统气密性试验
向呼吸器高压系统施加18~～20MPa压力，在接头处涂肥皂水，检查2min内是否漏气。6.1.2低压系统气密性测定
6.1.2.1仪器
低压系统气密性试验用仪器如表5所示。322
氧气呼吸器检查仪
氧气呼吸器校验台
6.1.2.2正压气密性测定
仪表名称
MT453—1995
测量范围
水柱压力计
转子流量计
标准压力表
转子流量计
980～+1 176 Pa
0. 016~0. 16 m/h
0. 6～6 m/h
0~~25 Pa
0~1.6 MPa
0. 016~~0. 16 m*/h
0. 6~6 m/h
准确度
关闭排气阀，向低压系统内施加大于800Pa的压力，关闭气路开关，待压力达到800Pa时，记录1 min内的压力下降值。
6.1.2.3负压气密性测定
从低压系统抽气，至低压系统内压力小于一800Pa时，关闭气路开关，待压力达到-800Pa时，记录1min内的压力上升值。
6.2防护性能测定
6.2.1仪器、设备
仿人呼吸装置示意图见图1，所用仪器、设备见表6。323
29/287
MT 453—1995
仿人呼吸装置示意图
1—呼吸机：2--二氧化碳钢瓶，3、13、24、29—转子流量计；4.23—湿式气体流量计；5—缓冲袋；6、15—吸气阀；7、9、16—呼气阀；8一缓冲简；10-鼓泡吸湿式水分饱和器；12一接点温度计和温控继电器，11、27一红外线二氧化碳分析仪；14、31-薄膜式泵；17-热电偶数显温度计；18—三通；19差压变送器和显示仪表；20一呼吸器，21一金属管，22—加热器，25—热交换器；26-热磁式氧气分析仪：28—于燥塔；30—流量调节夹表6
仪器设备名称
呼吸机
二氧化碳钢瓶
转子流量计
湿式气体流量计
缓冲气袋
鼓泡吸湿式水分饱和器
缓冲筒
吸气阀、呼气阀
接点温度计
电加热器
红外线二氧化碳分析仪
薄膜式泵
呼吸量10~80L/min
规格要求和说明
呼吸频率10～30次/min呼吸比1：1用电子计算机按规定程序控制呼吸机压力15MPa，容积30～50L
测量范围0.024~0.24m/h，准确度2.5级额定流量0.5m/h，容积5L，准确度2.5级橡胶布制造，容积2~3L
用有机玻璃按图2制作
金属制，容积1L
用呼吸器吸气阀代替
测量范围0~100℃，最小分度值0.1℃功率300~500W，电压220V
测量范围 0 ~10%,推确度 0. 1%最大流量6L/min
仪器设备名称
热电偶数显温度计
差压变送器和显示仪表
热交换器
热磁式氧气分析仪
干燥塔
人头模型及连接管
恒温箱
6.2.2测定条件
MT 453-1995
表6(完）
规格要求和说明
镍铬热电偶，直径0.2~～0.5mm，测量范围0～100℃，最小分度值0.05℃
测量范围—2000～+2000Pa，准确度20Pa按图3制作
测量范围0~100%，推确度25%
容积250mL，内装块状无水氯化钙按图4制作
按图5制作
内部尺寸：1.3m×1.0m×1.0m，箱内有电加热器、温控仪器和混合风扇等，其温度控制范围为（20~45)±2℃
防护性能测定要求的呼吸参数和操作程序如表7所示。表7
额定防护
号呼吸器类型
辅助工作型
基本工作型
（无降温器）
基本工作型
（有降温器）
恒温箱温度
26±2℃
劳动强度
中等劳动
特重劳动
中等劳动
特重劳动
中等劳动
特重劳动
中等劳动
特重劳动
40±2℃
中等劳动
特重劳动
中等劳动
起止时间
120~125
125~180
120~125
125~180
180183
183240
0～120
120～125bZxz.net
125~180
180~183
183~240
呼吸量
呼吸参数
呼吸频率
次/min
三氧化碳
进入量
注：呼吸参数中的呼吸量、二氧化碳进入量和抽氧量，是在环境温度为20℃，标准气压时的值。抽氧量
6.2.3测定步骤
6.2.3.1测定准备工作
MT 453-1995
a。按图1组装仿人呼吸装置。要求除呼吸机和呼吸器以外的气路总体积不超过200mL，从水分饱和器10的出口到连接用三通18这段管路用保温材料保温；250
图2鼓泡吸湿式水分饱和器
1-进气管，2-补水瓶；3—接点温度计，4出气管；5—电加热棒326
MT453—1995
图3热交换器
1—连接呼吸机接口，2-冷却水入口，3冷却水出口，4一连接进气管327
MT 453 1995
温度测点
图4三通
图5人头模型示意图
MT 453- 1995
图6连接管
1压力测点：2吸气温度测点：3-呼气温度测点：4—呼气管接口，5一吸气管接口，好—热电，7-差压变送器接口b．按表7要求把呼吸参数和操作程序输入计算机，并进行调试。标定呼吸机的呼吸频率，用标准气样标定红外线二氧化碳分析仪12和27，按使用说明书标定热磁式氧气分析仪26，差压变送器19和热电偶激度计17
c.在图1吸气回路金属管21处断开，封住连接三通18的呼吸软管口，开动呼吸机按中等劳动强度标定呼吸量V（V一表？规定的呼吸量与二氧化碳进入量差值）。调至呼气出口处温度达到37土0.5℃，相对湿度达到为95%以上。调节二氧化碳进入量达到1.12L/mixl时，检查呼气中二氧化碳浓度是否达到4%土0.1%。开动薄膜泵31调节抽氧量达到1.28L/min。恢复断开处连接检查气路系统正压气密（接人水柱压力计，施加1960Pa压力，1min内压力下降值应不大于98Pa）。
d，将呼吸馨放入恒溢箱，与箱外管路连接，控激在26土2C，开动风扇，保持1h，使箱内温度达到平衡。
呼吸器面体为口具时，按图1连接。为面罩时，取下三通18，与图5的人头模型连接。e
6.2.3.2操作步骤
将受检呼吸器，与仿人呼吸装置接好，向热交换器25通入冷却水，记录湿式气体流量计4和a.
23的初始读数。
b.开动呼吸机1，同时打开二氧化碳钢瓶2的阀门，开动薄膜泵14和31，打开呼吸器氧气瓶阀门，记录氧气压力，按秒表计时，开始检验。c，检验中随时注意观察，调节二氧化碳进入量，抽氧量。每隔5min(1h、2h呼吸器）或10min（3h、4呼吸器）记录一次吸气温度，吸气和呼气中的二氧化碳浓度，吸气中的氧气浓度，呼气阻力，级气阻力。当按规定操作程序改变呼吸机呼吸数时，应同时调节二氧化碳进入量和抽氧量。d，当吸气中二氧化碳浓度、平均二氧化碳浓度、氧气浓度、温度，呼气阻力和吸气阻力中任1项参数超过本标准规定时停止试验，关闭二氧化碳钢瓶2，呼吸机1，薄膜式泵14和31，关闭加热器22和恒温箱电源，关闭热交换器25水源。记录湿式气体流量计4和23的终了读数。检查二氧化碳进入量和抽氧量是否符合本标准规定。记录呼吸器氧气瓶压力，关闭氧气瓶。329
