【煤炭行业标准(MT)】 煤矿模拟盘通用技术条件

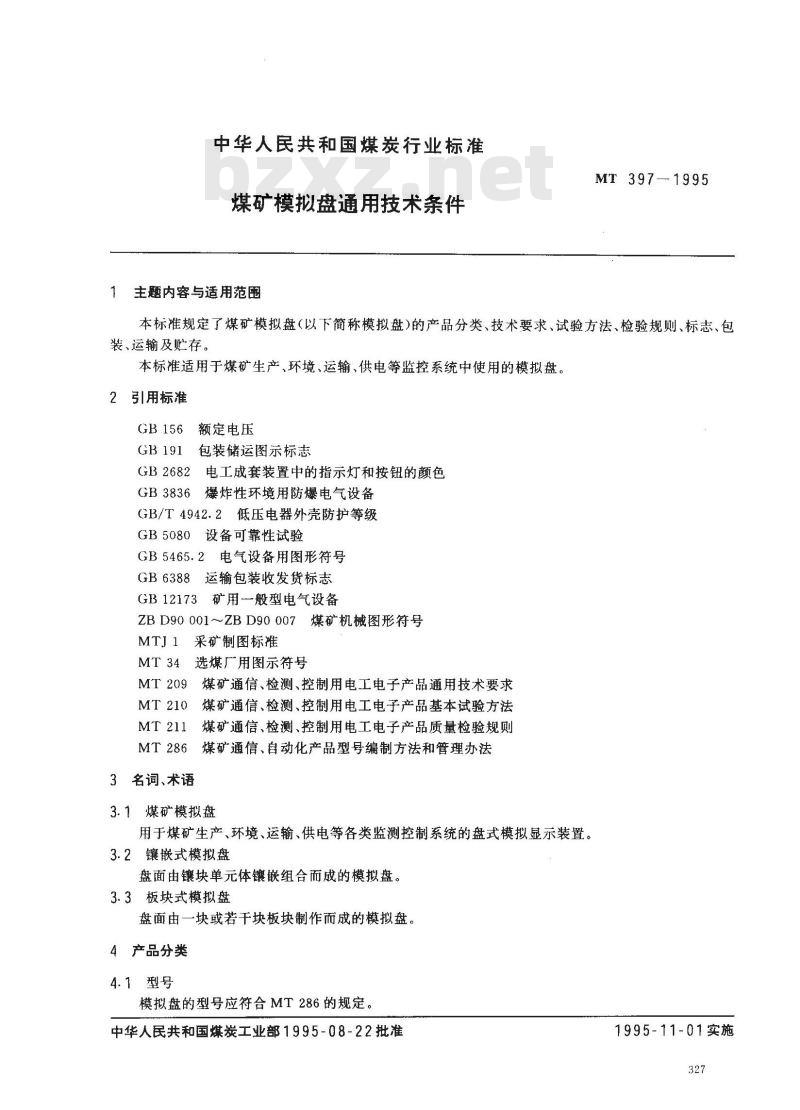

中华人民共和国煤炭行业标准
煤矿模拟盘通用技术条件
1主题内容与适用范围
MT 397-1995
本标准规定了煤矿模拟盘（以下简称模拟盘）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于煤矿生产、环境、运输、供电等监控系统中使用的模拟盘。2引用标准
GB156额定电压
包装储运图示标志
GB2682电工成套装置中的指示灯和按钮的颜色爆炸性环境用防爆电气设备
GB3836
GB/T4942.2低压电器外壳防护等级设备可靠性试验
GB5080
GB5465.2电气设备用图形符号
8运输包装收发货标志
GB6388
GB12173矿用般型电气设备
煤矿机械图形符号
ZB D90 001～ZB D90 007
MTJ１头
采矿制图标准
选煤广用图示符号
MT 209
MT 210
MT 211
MT 286
3名词、术语
煤矿通信、检测、控制用电工电子产品通用技术要求煤矿通信、检测、控制用电工电子产品基本试验方法煤矿通信、检测、控制用电工电子产品质量检验规则煤矿通信、自动化产品型号编制方法和管理办法3.1煤矿模拟盘
用于煤矿生产、环境、运输、供电等各类监测控制系统的盘式模拟显示装置。3.2镶嵌式模拟盘
盘面由镶块单元体镶嵌组合而成的模拟盘。3.3板块式模拟盘
盘面由一块或若干块板块制作而成的模拟盘。4产品分类
4.1型号
模拟盘的型号应符合MT286的规定中华人民共和国煤炭工业部1995-08-22批准1995-11-01实施

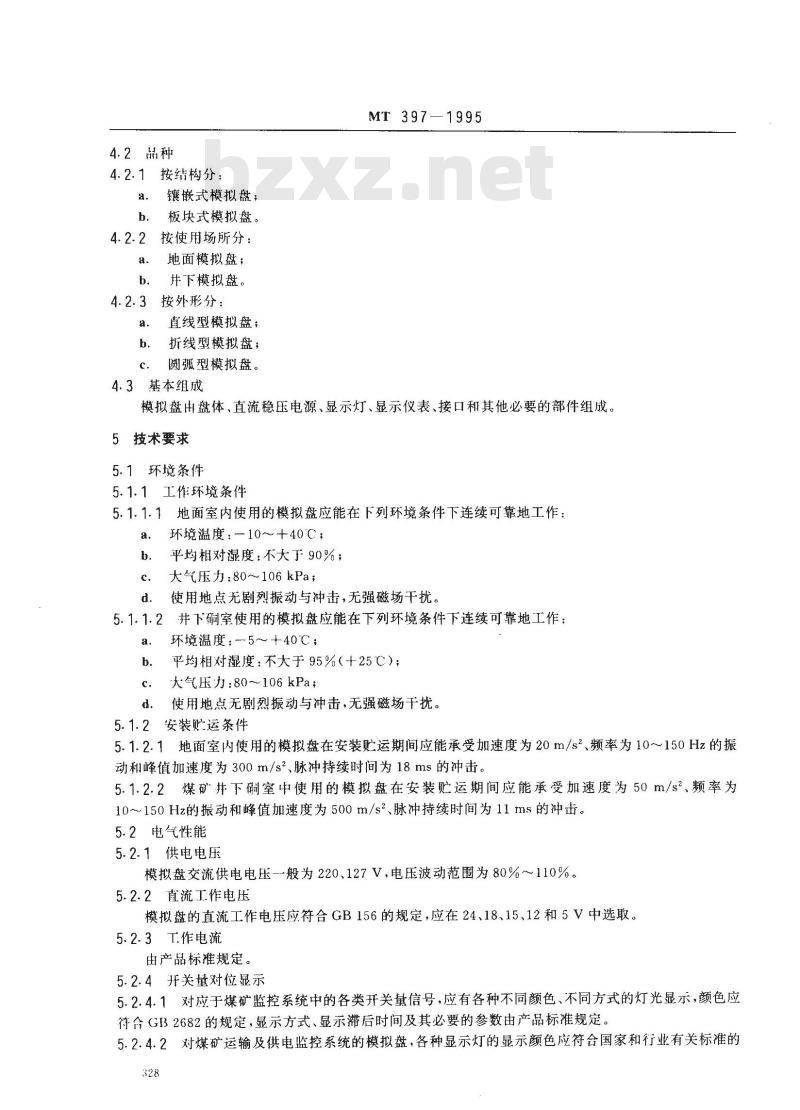

4.2品种
4.2.1按结构分：
镶嵌式模拟盘；
板块式模拟盘。
按使用场所分：
地面模拟盘；
井下模拟盘。
4.2.3按外形分：
直线型模拟盘；
折线型模拟盘；
圆弧型模拟盘。
4.3基本组成
MT 397—1995
模拟盘由盘体、直流稳压电源、显示灯、显示仪表、接口和其他必要的部件组成。5技术要求
5.1环境条件
5.1.1工作环境条件
5.1.1.1地面室内使用的模拟盘应能在下列环境条件下连续可靠地工作：环境温度：10～+40℃；
b．平均相对湿度：不大于90%；大气压力：80~106kPa；
使用地点无剧烈振动与冲击，无强磁场干扰。5.1.1.2井下碱室使用的模拟盘应能在下列环境条件下连续可靠地工作：a.
环境温度：5～+40℃；
平均相对湿度：不大于95%（+25℃）；大气压力：80~106kPa；
使用地点无剧烈振动与冲击，无强磁场干扰。5.1.2安装贮运条件
5.1.2.1地面室内使用的模拟盘在安装贮运期间应能承受加速度为20m/s2、频率为10～150Hz的振动和峰值加速度为300m/s2、脉冲持续时间为18ms的冲击。5.1.2.2煤矿井下碉室中使用的模拟盘在安装贮运期间应能承受加速度为50m/s、频率为10～150Hz的振动和峰值加速度为500m/s2、脉冲持续时间为11ms的冲击。5.2电气性能
5.2.1供电电压
模拟盘交流供电电压-般为220、127V，电压波动范围为80%～110%。5.2.2真流工作电压
模拟盘的直流工作电压应符合GB156的规定，应在24、18、15、12和5V中选取。5.2.3T作电流
由产品标准规定。
5.2.4开关量对位显示
5.2.4.1对应于煤矿监控系统中的各类开关量信号，应有各种不同颜色、不同方式的灯光显示，颜色应符合GB2682的规定，显示方式、显示滞后时间及其必要的参数由产品标准规定。5.2.4.2对煤矿运输及供电监控系统的模拟盘，各种显示灯的显示颜色应符合国家和行业有关标准的328
规定。
MT 397.-1995

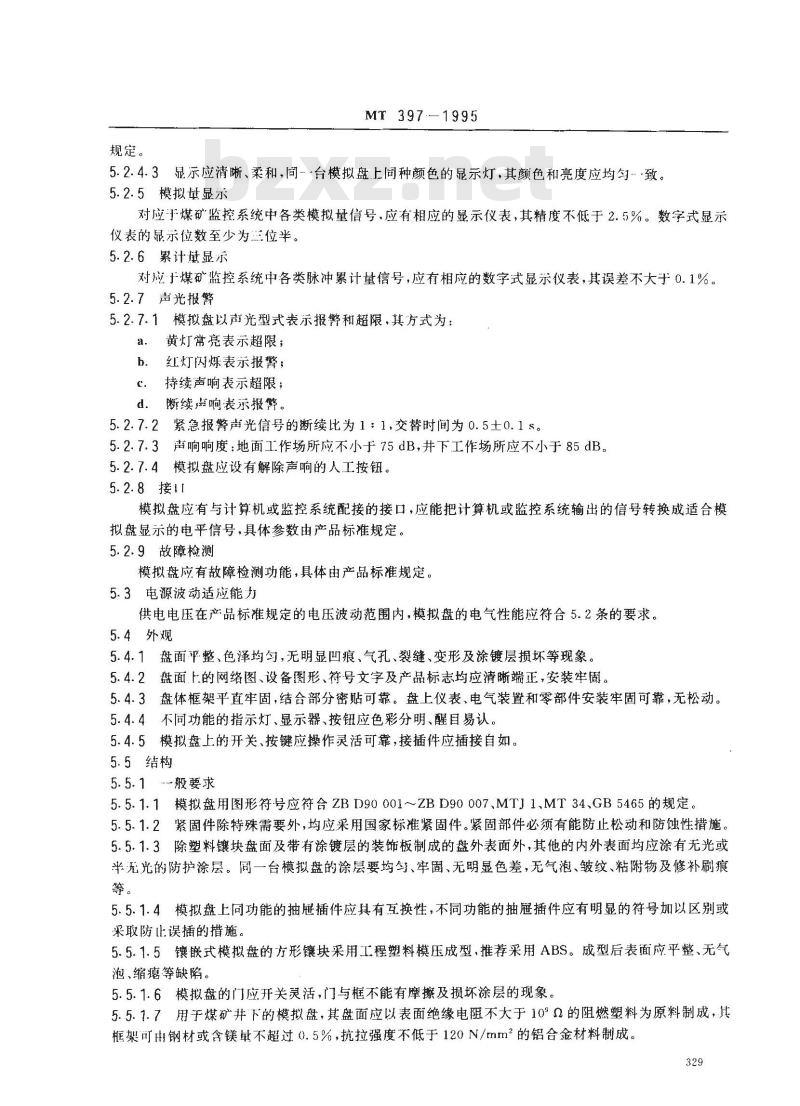

5.2.4.3显示应清晰、柔和，间-台模拟盘上同种颜色的显示灯，其颜色和亮度应均匀致。5.2.5模拟量显示
对应于煤矿监控系统中各类模拟量信号，应有相应的显示仪表，其精度不低于2.5%。数字式显示仪表的显示位数至少为三位半。5.2.6累计量显示
对应于煤矿监控系统中各类脉冲累计量信号，应有相应的数字式显示仪表，其误差不大于0.1%。5.2.7声光报警
5.2.7.1模拟盘以声光型式表示报警和超限，其方式为：黄灯常亮表示超限；
红灯闪烁表示报警；
持续声响表示超限；
d断续是响表示报聲。
5.2.7.2紧急报警声光信号的断续比为1：1，交替时间为0.5土0.1s。5.2.7.3声响响度：地面工作场所应不小于75dB，井下工作场所应不小于85dB。5.2.7.4模拟盘应设有解除声响的人工按钮。5.2.8接11
模拟盘应有与计算机或监控系统配接的接口，应能把计算机或监控系统输出的信号转换成适合模拟盘显示的电平信号，具体参数由产品标准规定。5.2.9故障检测
模拟盘应有故障检测功能，具体由产品标准规定。5.3电源波动适应能力
供电电压在产品标准规定的电压波动范围内，模拟盘的电气性能应符合5.2条的要求。5.4外观
5.4.1盘面平整、色泽均匀，无明显凹痕、气孔、裂缝、变形及涂镀层损坏等现象。5.4.2盘面上的网络图、设备图形、符号文字及产品标志均应清断端正，安装牢固。5.4.3盘体框架平直牢固，结合部分密贴可靠。盘上仪表、电气装置和零部件安装牢固可靠，无松动。5.4.4不同功能的指示灯、显示器、按钮应色彩分明、醒目易认。5.4.5模拟盘上的开关、按键应操作灵活可靠，接插件应插接自如。5.5结构
5.5.1--般要求
5.5.1.1模拟盘用图形符号应符合ZBD90001～ZBD90007、MTJ1、MT34、GB5465的规定。5.5.1.2紧固件除特殊需要外，均应采用国家标准紧固件。紧固部件必须有能防止松动和防蚀性措施。5.5.1.3除塑料镶块盘面及带有涂镀层的装饰板制成的盘外表面外，其他的内外表面均应涂有无光或半无光的防护涂层。同一台模拟盘的涂层要均匀、牢固、无明显色差，无气泡、皱纹、粘附物及修补刷痕等。
5.5.1.4模拟盘上同功能的抽屉插件应具有互换性，不同功能的抽屉插件应有明显的符号加以区别或采取防止误捕的措施。
5.5.1.5镶嵌式模拟盘的方形镶块采用工程塑料模压成型，推荐采用ABS。成型后表面应平整、无气泡、缩癌等缺陷。
5.5.1.6模拟盘的门应开关灵活，门与框不能有摩擦及损坏涂层的现象。5.5.7.7用于煤矿井下的模拟盘，其盘面应以表面绝缘电阻不大于10°Q的阻燃塑料为原料制成，其框架可t钢材或含镁量不超过0.5%，抗拉强度不低于120N/mm2的铝合金材料制成。329

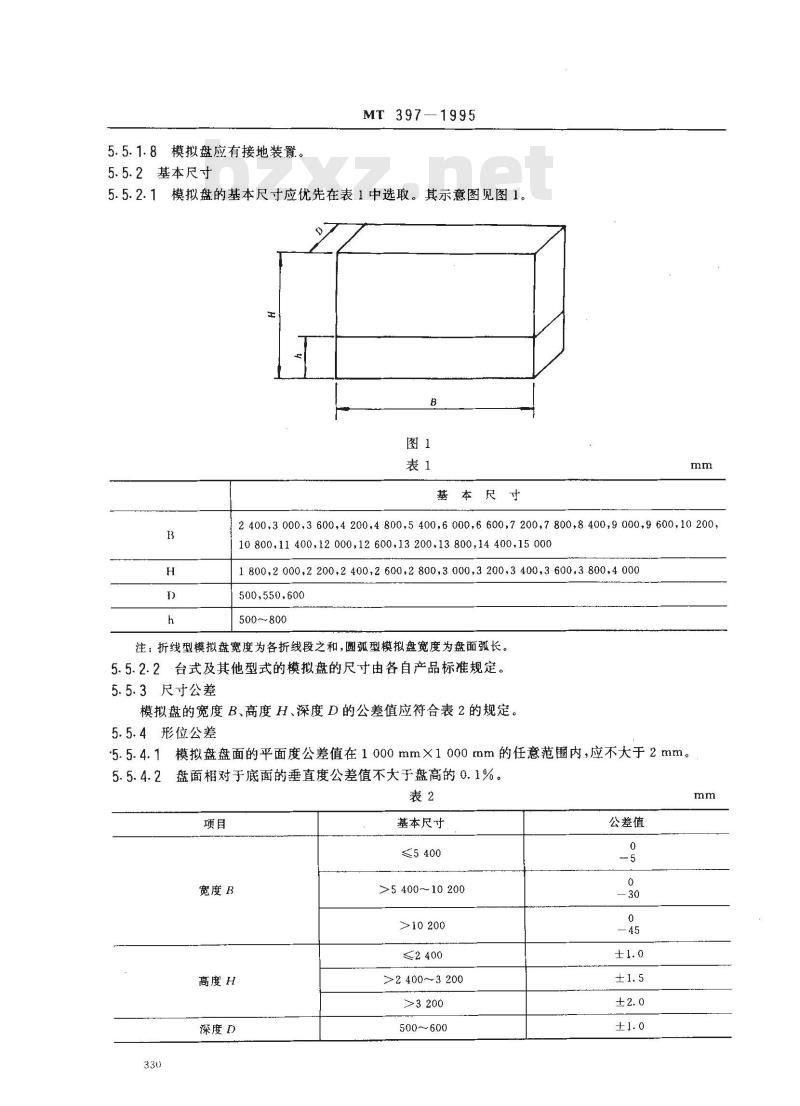

模拟盘应有接地装置。
5. 5. 1.8
5.5.2基本尺寸
MT397--1995
5.5.2.1模拟盘的基本尺寸应优先在表1中选取。其示意图见图1。H
基本尺寸
2 400,3 000,3 600,4 200,4 800,5 400,6 000,6 600,7 200,7 800,8 400,9 000,9 600,10 200,10 800,11 400,12000,12 600,13 200,13800,14 400,15 0001800,2000,2200,2400,2600,2800,3000,3200,3400,3600.3800,4000500,550,600
500~~800
注：折线型模拟盘宽度为各折线段之和，圆孤型模拟盘宽度为盘面弧长。5.5.2.2台式及其他型式的模拟盘的尺寸由各自产品标准规定。5.5.3尺寸公差
模拟盘的宽度B、高度H、深度D的公差值应符合表2的规定。5.5.4形位公差
5.5.4.1模拟盘盘面的平面度公差值在1000mm×1000mm的任意范圈内，应不大于2mm。盘面相对于底面的垂直度公差值不大于盘高的0.1%5.5.4.2
宽度B
高度H
深度D
基本尺寸
≤5400
>5400~10200
>10200
≤2400
>2 400～3 200
500~600
公差值
MT 397~1995

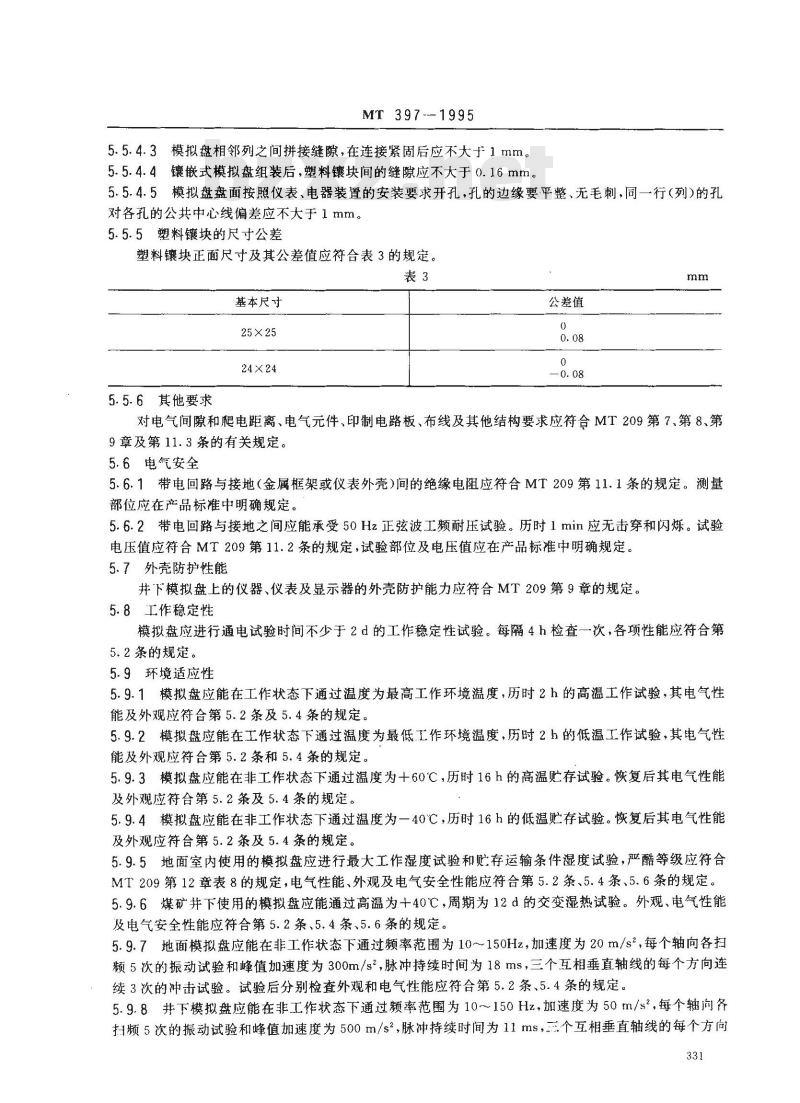

5.5.4.3模拟盘相邻列之间拼接缝隙，在连接紧固后应不大于1mm。5.5.4.4镶嵌式模拟盘组装后，塑料镶块间的缝隙应不大于0.16mm。5.5.4.5模拟盘盘面按照仪表、电器装置的安装要求开孔，孔的边缘要平整、无毛刺，同一行（列)的孔对各孔的公共中心线偏差应不大于1mm。5.5.5塑料镶块的尺寸公差
塑料镶块正面尺寸及其公差值应符合表3的规定。表3
基本尺寸
25×25
24×24
5.5.6其他要求
公差值
对电气间隙和肥电距离、电气元件、印制电路板、布线及其他结构要求应符合MT209第7、第8、第9章及第11.3条的有关规定。
5.6电气安全
5.6.1带电回路与接地（金属框架或仪表外壳）间的绝缘电阻应符合MT209第11.1条的规定。测量部位应在产品标准中明确规定。5.6.2带电回路与接地之间应能承受50Hz正弦波工频耐压试验。历时1min应无击穿和闪烁。试验电压值应符合MT209第11.2条的规定，试验部位及电压值应在产品标准中明确规定，5.7外壳防护性能
井下模拟盘上的仪器、仪表及显示器的外壳防护能力应符合MT209第9章的规定。5.8工作稳定性
模拟盘应进行通电试验时间不少于2d的工作稳定性试验。每隔4h检查一次，各项性能应符合第5.2条的规定。
5.9环境适应性
5.9.1模拟盘应能在工作状态下通过温度为最高工作环境温度，历时2h的高温工作试验，其电气性能及外观应符合第5.2条及5.4条的规定。5.9.2模拟盘应能在工作状态下通过温度为最低工作环境温度，历时2h的低温工作试验，其电气性能及外观应符合第5.2条和5.4条的规定。5.9.3模拟盘应能在非工作状态下通过温度为+60℃，历时16h的高温贮存试验。恢复后其电气性能及外观应符合第5.2条及5.4条的规定。5.9.4模拟盘应能在非工作状态下通过温度为一40℃，历时16h的低温贮存试验。恢复后其电气性能及外观应符合第5.2条及5.4条的规定。5.9.5地面室内使用的模拟盘应进行最大工作湿度试验和贮存运输条件湿度试验，严酷等级应符合MT209第12章表8的规定，电气性能、外观及电气安全性能应符合第5.2条、5.4条、5.6条的规定。5.9.6煤矿井下使用的模拟盘应能通过高温为十40℃，周期为12d的交变湿热试验。外观、电气性能及电气安全性能应符合第5.2条、5.4条、5.6条的规定。5.9.7地面模拟盘应能在非工作状态下通过频率范围为10~~150Hz，加速度为20m/s2，每个轴向各扫频5次的振动试验和峰值加速度为300m/s2,脉冲持续时间为18ms，三个互相垂直轴线的每个方向连续3次的冲击试验。试验后分别检查外观和电气性能应符合第5.2条、5.4条的规定。5.9.8井下模拟盘应能在非工作状态下通过频率范围为10～150Hz，加速度为50m/s2，每个轴间条扫频5次的振动试验和峰值加速度为500m/s2，脉冲持续时间为11ms，三个互相垂直轴线的每个方向331
MT 397-1995
连续3次的冲击试验。试验后分别检查外观和电气性能应符合第5.2条、5.4条的规定。5.9.9模拟盘应在包装情况下通过频率为4Hz、加速度为30m/s、历时2h的模拟运输试验。试验后，检查包装应无损坏和明显变形。拆箱后检查模拟盘应符合第5.2条、5.4条的规定。5.10可靠性
模拟盘平均无故障工作时间（MTBF）应大于2500h。5.11矿用及防爆性能
5.11.1安装于低沼气矿井井底确室中的模拟盘应符合GB12173的相应规定。5.11.2安装于高沼气矿井井底碉室中的模拟盘应符合GB3836的相应规定。6试验方法
6.1试验条件
6.1.1除环境试验或有关标准中有具体规定外，试验应在下列环境条件下进行：我。
温度：15～35℃C；
相对湿度：45%～75%；
大气压力：80～106kPa;
环境噪声：不大于65dB；
无电磁干扰，无阳光直射，通风良好的室内。进行整机试验其条件不可行时，允许只对模拟盘接口、仪器、仪表和显示灯进行试验。6.2试验用仪器及设备
-一般要求
6.2.1.1试验用仪器设备的选型和量程应与被试性能相适配。6.2.1.2试验用仪器设备的精度应能保证所测指标的精度要求。6.2.2主要测量仪器和设备
6.2.2.1信号发生装置
可以是开关量信号发生装置，模拟量信号发生装置或脉冲累计量信号发生装置。能准确产生产品标准规定的各种接口输入信号。
6.2.2.2声级计（A计权）
频率范围：应满足使用要求；
测量范围：应满足使用要求；
频率计权：A计权；
d．检波特性：有效值。
6.3电气性能试验
6.3.1开关量对位显示试验
6.3.1.1如图2所示连接设备。其LI、L,为最大传输距离，其连接电缆的传输参数应符合产品标准的规定。
信号发
MT397-1995
模拟盘
6.3.1.2调整信号发生装置，使之发出与模拟盘各开关量显示灯相对应的信号。室内照度为75～100lx时，在模拟盘正前方5m处用正常目力观测其对应关系、发光颜色、清晰度、发光均匀性。6.3.2模拟量显示精度测试
6.3.2.1如图2所示连接设备。
6.3.2.2调整倍号发生装置，使之发出与模拟盘各模拟量显示仪表的量程的0，20%，50%，100%相对应的信号，并按下列公式计算其误差：× 100
式中：△—2
相对误差，%；
被测仪表的指示值；
信号发生装置发出的信号所对应的模拟量值。取相对误差的最大值作为该模拟量的显示精度。6.3.3累计量显示误差测试
6.3.3.1如图2所示连接设备。
6.3.3.2调整信号发生装置，使之发出与模拟盘各累计量显示仪表满量程相对应的信号，并按下列公式计算其误差：
式中：△-
相对误差，%，
被测仪表的指示值；
信号发生装置发出的信号所对应的累计量值。6.3.4声光报警试验
使模拟盘声光报警器处于报警工作条件下，目测其报警光信号。6. 3.4. 11
6.3.4.2用任何能记录输出波形的仪器检测紧急报警声光信号的断续比和交替时间。将声级计的传声器置于声报警器正前方1m处，与报警器处于同一水平面上，检测其报警声6.3.4.3
响度。
6.3.5工作电流、接口、显示方式及其他参数试验按产品标准规定检测模拟盘的工作电流、接口、显示方式及其他参数。6.4电源波动适应能力试验
按MT210第10章规定进行。
6.5外观检查
按MT210第5章有关规定进行。
6.6结构检查
6.6.1形位公差检查
6.6.1.1平面度公差检查
MT 397—1995
把长为1000mm钢板尺放在模拟盘盘面上，使刻度线垂直于被测面，并向任意方面间断移动。用塞尺进行多方位测量。
6.6.1.2垂直度公差检查
将模拟盘置于经校准的水平面上，使屏面呈自然直立状态，从屏顶悬下吊以重锤的铅垂线，并靠近盘体、用直尺测量盘面与铅垂线的最大间隙值。6.6.2其他结构和尺寸检查按MT210第5章的有关规定进行。6.7绝缘电阻测量
按MT210第7章的规定进行。
6.8工频耐压试验
按MT210第8章的规定进行。
6.9外壳防护性能试验
按GB4942.2第5章、第6章与第7章的有关规定进行。6.10工作稳定性试验
使模拟盘处于工作状态，通电时间符合第5.8条的规定，每隔4h检查一次。6.11.1.作环境高温试验
按MT210第23章有关规定进行。
6.12I.作环境低温试验
按MT210第23章有关规定进行。
6.13贮存环境高温试验
按MT210第24章有关规定进行。
6.14贮存环境低温试验
按MT210第24章有关规定进行。
6.15振动试验
按MT210第25章的规定进行。
6.16冲击试验
按MT210第26章的规定进行。
6.17湿热试验
按MT210第28章的有关规定进行。6.18运输试验
按MT210第27章的有关规定进行。6.19可靠性试验
按GB5080的有关规定进行。
6.20矿用及防爆性能试验
由国家指定的防爆检验单位按GB12173及GB3836的有关规定进行。7检验规则
7.1模拟盘在定型和生产过程中必须通过本标准规定的试验，对井下模拟盘还需获得国家指定防爆检验单位发给的“防爆合格证”或“矿用合格证”。7.2检验分类
检验·一般分出厂检验、型式检验及鉴定检验三种。当型式检验与鉴定检验的检验项目相同时，可将鉴定检验并入型式检验，此时则分出厂检验与型式检验二种。334
7.3出厂检验
MT 397-1995
7.3.1出厂检验由制造厂质检部门负责进行，每台模拟盘均须检验合格，并附有合格证。7.3.2检验项目应符合表4中出厂检验项目的规定。7.3.3出厂检验各项指标须符合产品标准的要求。有「一项不符合，则产品不合格。7.4型式检验
7.4.1有下列情况之一时，应进行型式检验：a.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时每二年一次（矿用及防爆性能除外）；停产一年恢复生产时；
国家质量监督机构提出进行型式检验时。检验项目应符合表4中型式检验项目的规定7.4.2
抽样与检验规则应符合MT211第9.4条规定，并在产品标准中明确规定。7.4.3
检验项目
电气性能
电源波动适应能力
绝缘电阻
工频耐压
外壳防护性能
工作稳定性
工作环境高温
工作环境低温
贮存环境高温
贮存环境低温
最大工作湿度和存条件
交变湿热
可靠性
矿用及防爆性能
技术要求
第5.4条
第5.5条
第5.2条
第5.3条
第5.6.1条
第5.6.2条
第5.7条
第5.8条
第5.9.1条
第5.9.2条
第5.9.3条
第5.9.4条
第5.9.5条
第5.9.6条
第5.9.7及5.9.8条
第5.9.7及5.9.8条
第5.9.9条
第5.10条
第5.11条
注：（）（表示需进行检验的项目。②△表示根据具体情况选择确定的项目。7.5鉴定检验
试验方法
第6.5条
第6.6条
第6.3条
第6.4条
第6.7条
第6.8条
第6.9条
第6.10条
第6.11条
第6.12条
第6.13条
第6.14条
第6.17条
第6.17条
第6.15条
第6.16条
第6.18条
第6.19条
第6.20条
7.5.1当新产品或老产品转厂定型时，应进行鉴定检验。出厂检验
型式检验
鉴定检验
—1995
7.5.2检验项目应符合表4中鉴定检验项目的规定，7.5.3抽样与检验规则应符合MT211第7.3条的规定，并在产品标准中明确规定。8标志、包装、运输及贮存
8.1标志
8.1.1产品标志bZxz.net
8.1.1.1模拟盘产品应设置铭牌，铭牌及内容应符合MT209第14.2.2条的规定，并有“MA”安全标志编号。
8.1.1.2井下模拟盘应在外壳明显处设置“KY”或\Ex\标志。8.1.1.3并下模拟盘应按有关规定设置\MA”安全标志。8.1.1.4接地螺钉旁须标出明显的接地标志“→”，并涂红色。8. 1.2
包装标志
8. 1. 2. 1
包装箱上的收发货标志应符合GB6388规定，一般应包括以下内容：制造厂名称；
包装件重量(包括毛重和净重）；包装件外型尺寸(长、宽、高)；生产日期；
收发货地点和单位。
包装贮运标志应符合GB191的规定。8.2包装
模拟盘的包装方法由产品标准规定。8.2.1
包装箱内应有下列随机文件：
产品合格证；
产品说明书；
装箱单；
备件附件清单；
安装布线图；
其他有关的技术资料。
8.3运输
包装后的模拟盘在避免雨雪直接淋袭的条件下，可适用于公路、铁路、水路等各种运输方式。8.4贮存
包装后的模拟盘应贮存在环境温度为一10～+40℃、相对湿度不大于90%，通风良好、干燥的室。
附加说明：
397-1995
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会通信监控分会归[1。本标准由煤炭科学研究总院合肥所、天津煤矿专用设备厂、济南监控开发公司、宁海调度自动化成套设备厂负责起草。本标准主要起草人陈新民、张新武、程柏楼、王克浩、武振学、方维刚。337
