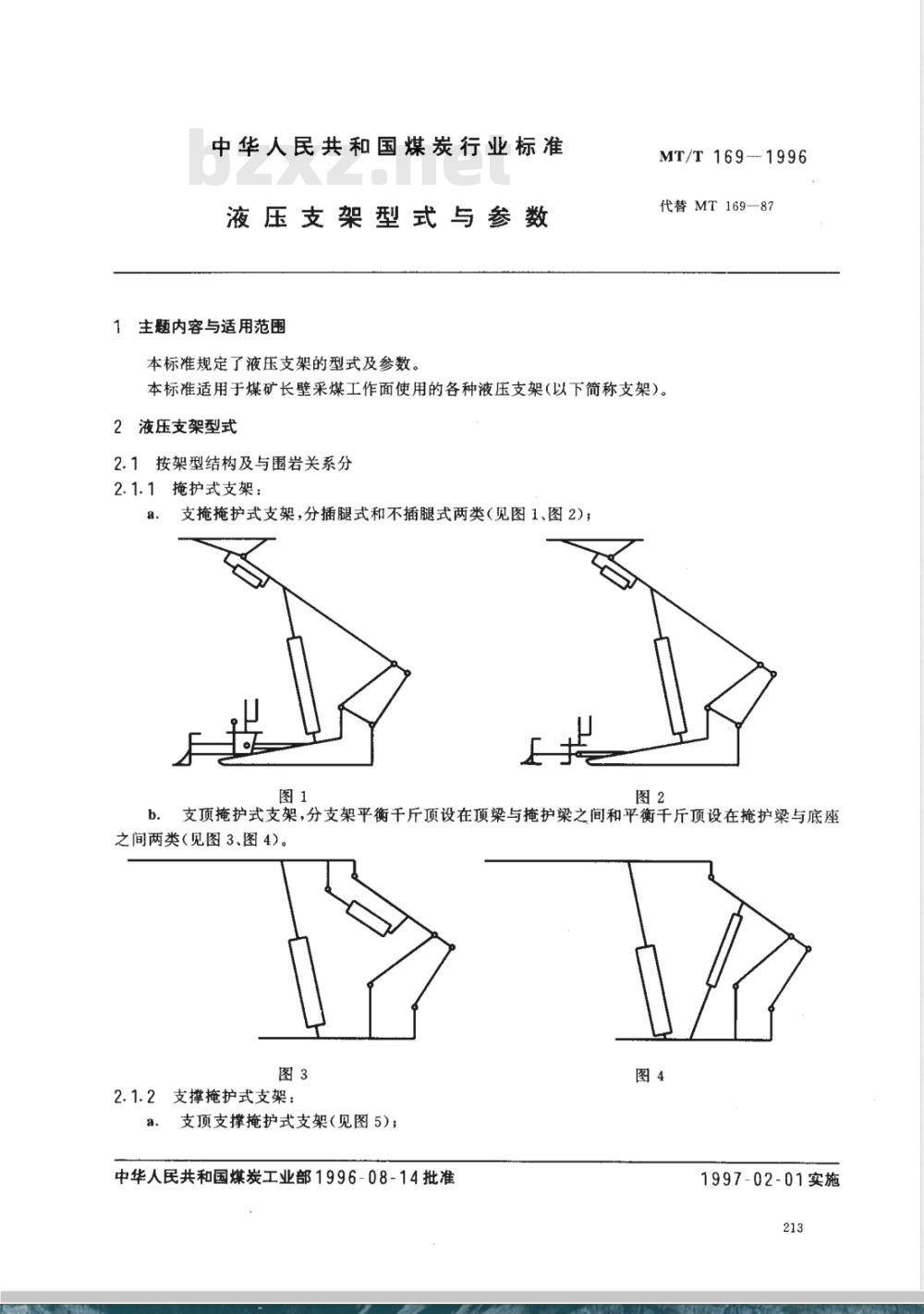

【煤炭行业标准(MT)】 液压支架型式与参数

中华人民共和国煤炭行业标准
液压支架型式与参数
主题内容与适用范围
本标准规定了液压支架的型式及参数。MT/T169-1996
代替MT169—87
本标准适用于煤矿长壁采煤工作面使用的各种液压支架（以下简称支架）。2液压支架型式
2.1按架型结构及与围岩关系分
2.1.1掩护式支架：
支掩掩护式支架，分插腿式和不插腿式两类（见图1、图2）；图2
b．支顶掩护式支架，分支架平衡千斤顶设在顶梁与掩护梁之间和平衡干斤顶设在掩护梁与底座之间两类（见图3、图4）。
2.1.2支撑掩护式支架：

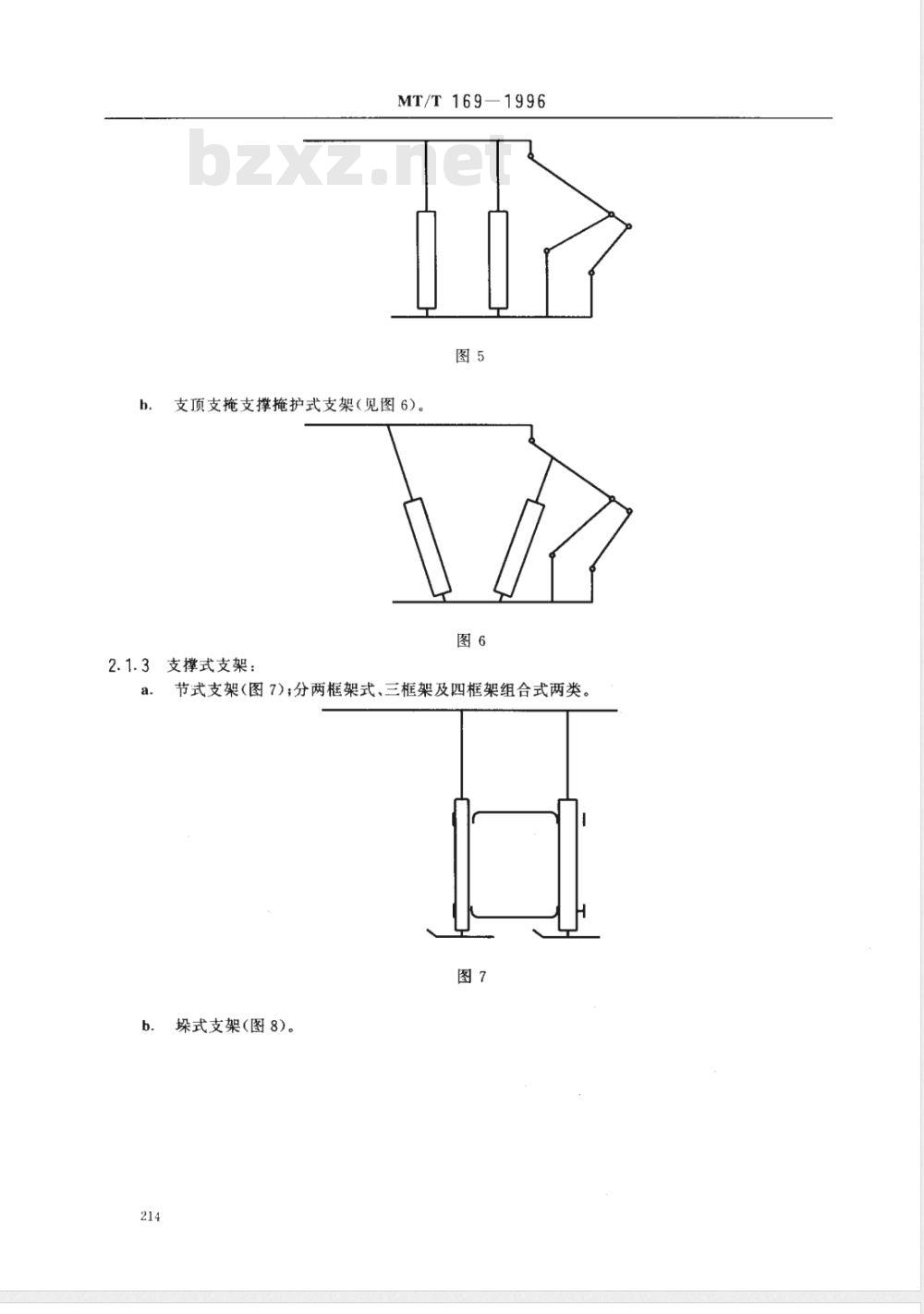

a.支顶支撑掩护式支架（见图5）；中华人民共和国煤炭工业部1996-08-14批准图4
1997-02-01实施
MT/T169-1996
支顶支掩支撑掩护式支架（见图6）。h.
2.1.3支撑式支架：
节式支架（图7）；分两框架式、三框架及四框架组合式两类。图7

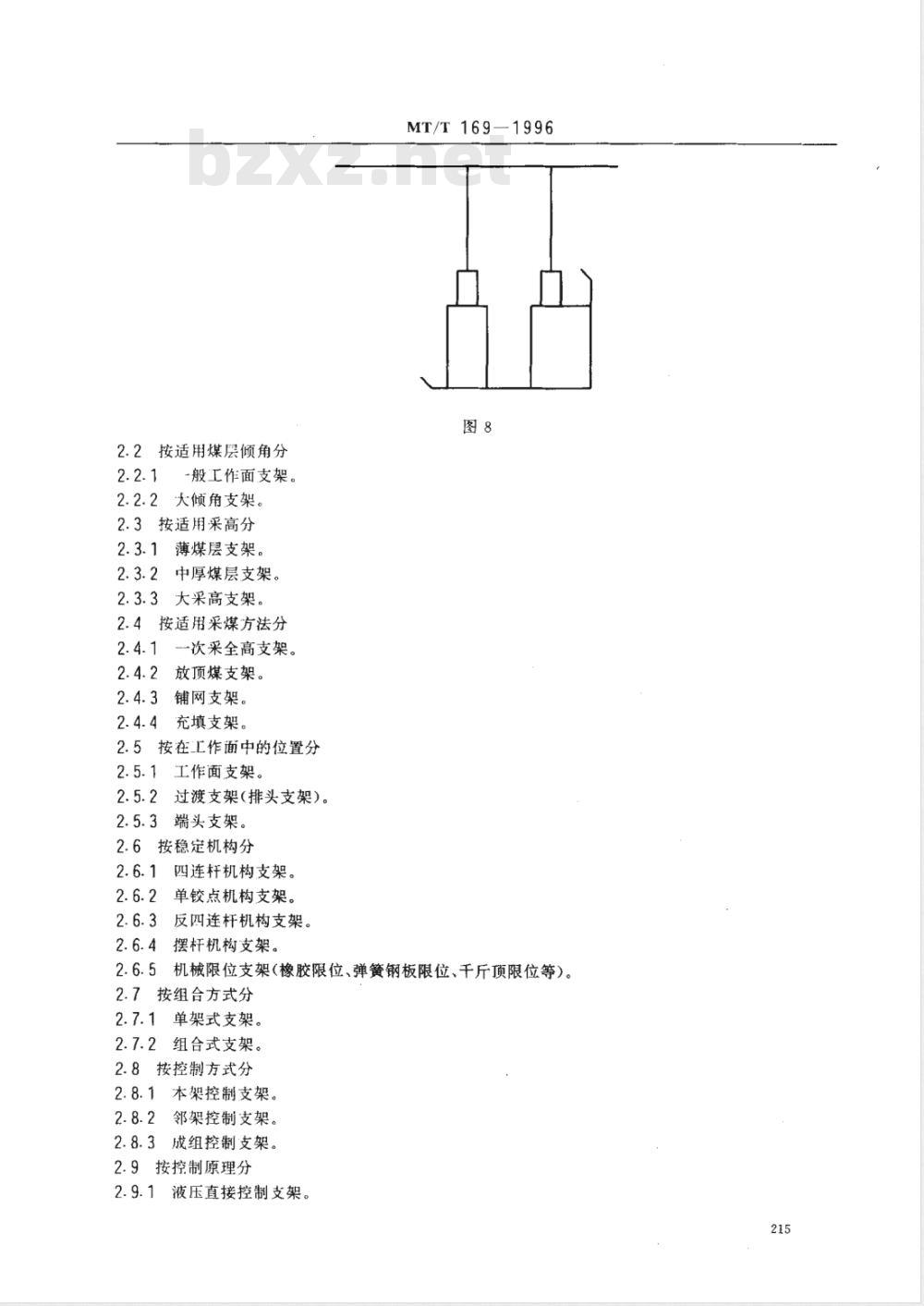

垛式支架（图8)。
2.2按适用煤层倾角分
-般工作面支架。
2.2.2大倾角支架。
2.3按适用采高分
2.3.1薄煤层支架。
2.3.2中厚煤层支架。
2.3.3大采高支架。
2.4按适用采煤方法分
一次采全高支架。
2.4.2放顶煤支架。
2.4.3铺网支架。
2.4.4充填支架。
2.5按在工作面中的位置分
2.5.1工作面支架。
2.5.2过渡支架（排头支架）。
端头支架。
2.6按稳定机构分
2.6.1四连杆机构支架。
单铰点机构支架。
3反四连杆机构支架。
2.6.4摆杆机构支架。
MT/T169—1996
2.6.5机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位等）。2.7按组合方式分
单架式支架。
2.7.2组合式支架。
2.8按控制方式分
2.8.1本架控制支架。
2.8.2邻架控制支架。
2.8.3成组控制支架。
2.9按控制原理分
2.9.1液压直接控制支架。
2.9.2液压先导控制支架。Www.bzxZ.net
2.9.3电液控制支架。
3支架的尺寸参数和性能参数

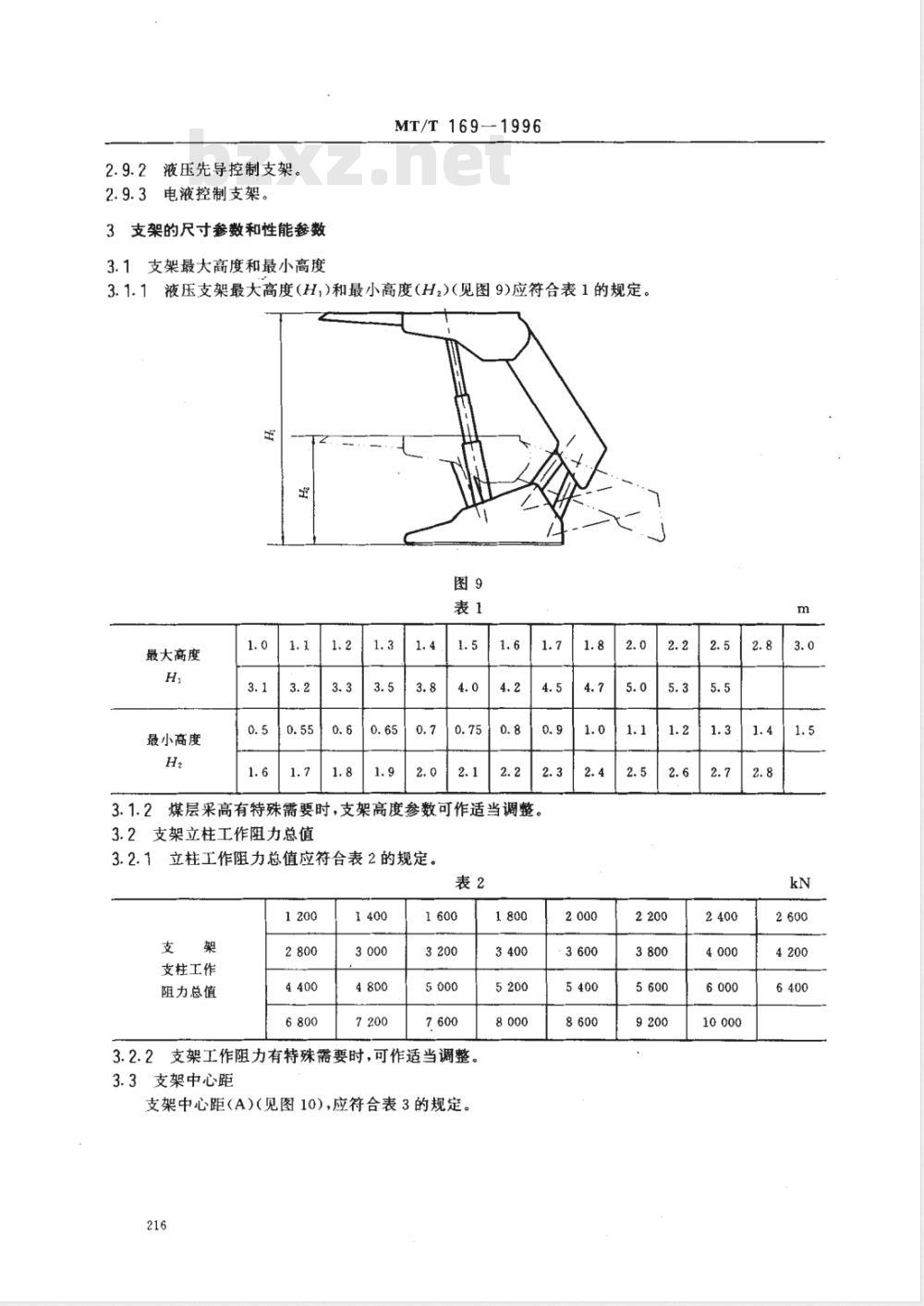

3.1支架最大高度和最小高度
MT/T169-1996
3.1.1液压支架最大高度(H,)和最小高度（H2)(见图9)应符合表1的规定。图9
最大高度
最小高度
3.1.2煤层采高有特殊需要时，支架高度参数可作适当调整。3.2支架立柱工作阻力总值
3.2.1立柱工作力总值应符合表2的规定。表2
支柱工作
阻力总值
3.2.2支架工作阻力有特殊需要时，可作适当调整。3.3支架中心距

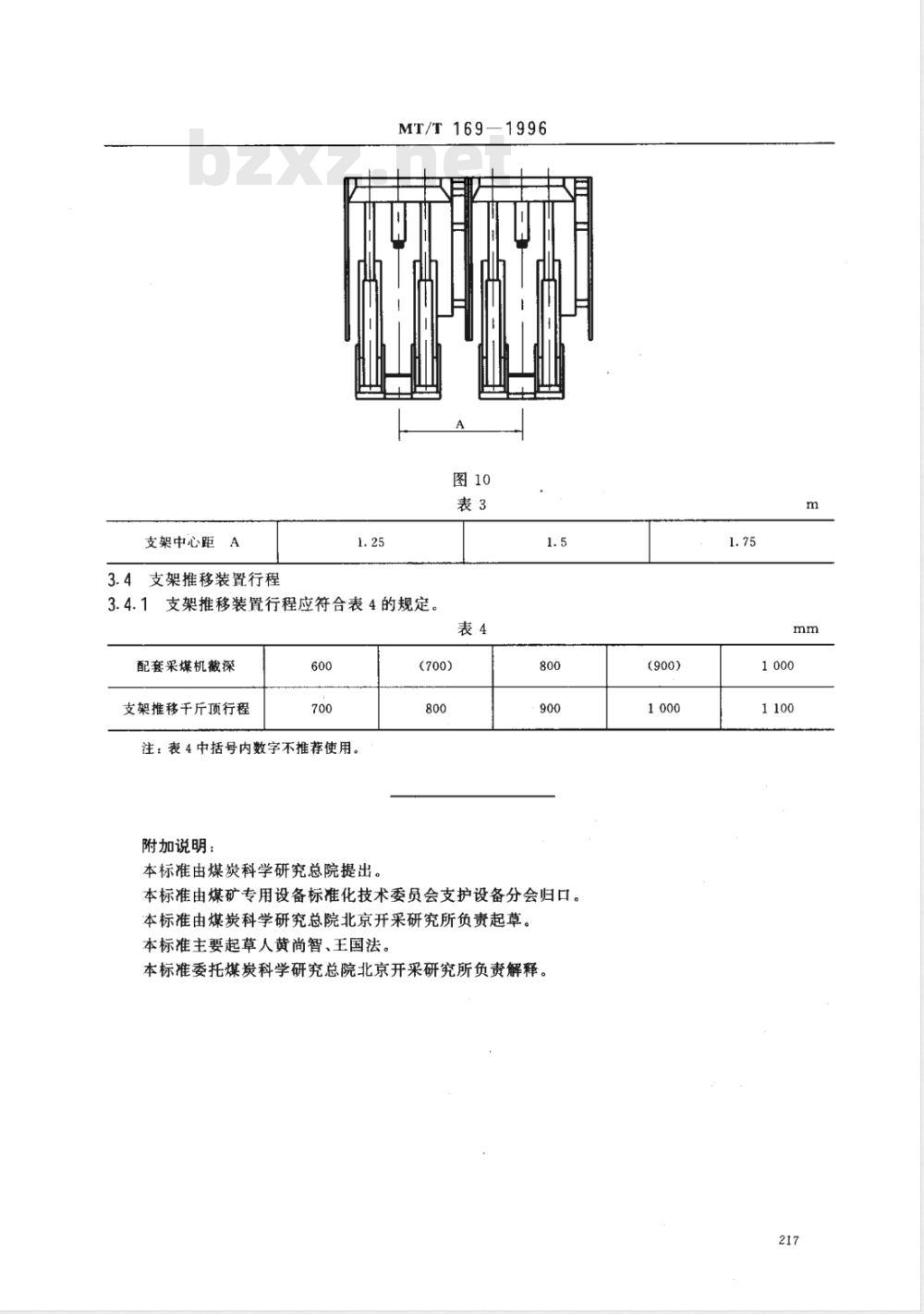

支架中心距（A)（见图10），应符合表3的规定。216
支架中心距A
3.4支架推移装置行程
MT/T169-1996
3.4.1支架推移装置行程应符合表4的规定。表4
配套采煤机截深
支架推移千斤顶行程
注：表4中括号内数字不推荐使用。附加说明：
本标准由煤炭科学研究总院提出。(700)
本标准由煤矿专用设备标准化技术委员会支护设备分会归口。本标准由煤炭科学研究总院北京开采研究所负责起草。本标准主要起草人黄尚智、王国法。本标准委托煤炭科学研究总院北京开采研究所负责解释。(900)
