【建筑材料行业标准(JC)】 快硬高强铝酸盐水泥

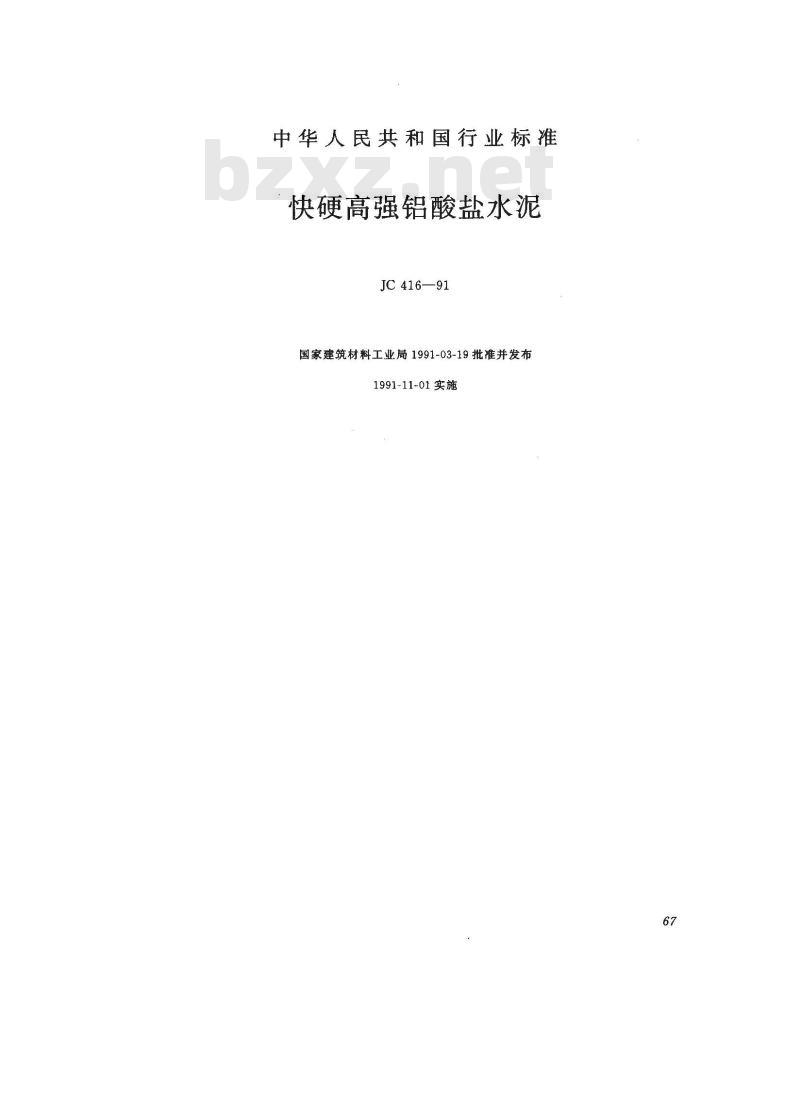

中华人民共和国行业标准
快硬高强铝酸盐水泥
JC416—91
国家建筑材料工业局1991-03-19批准并发布1991-11-01实施

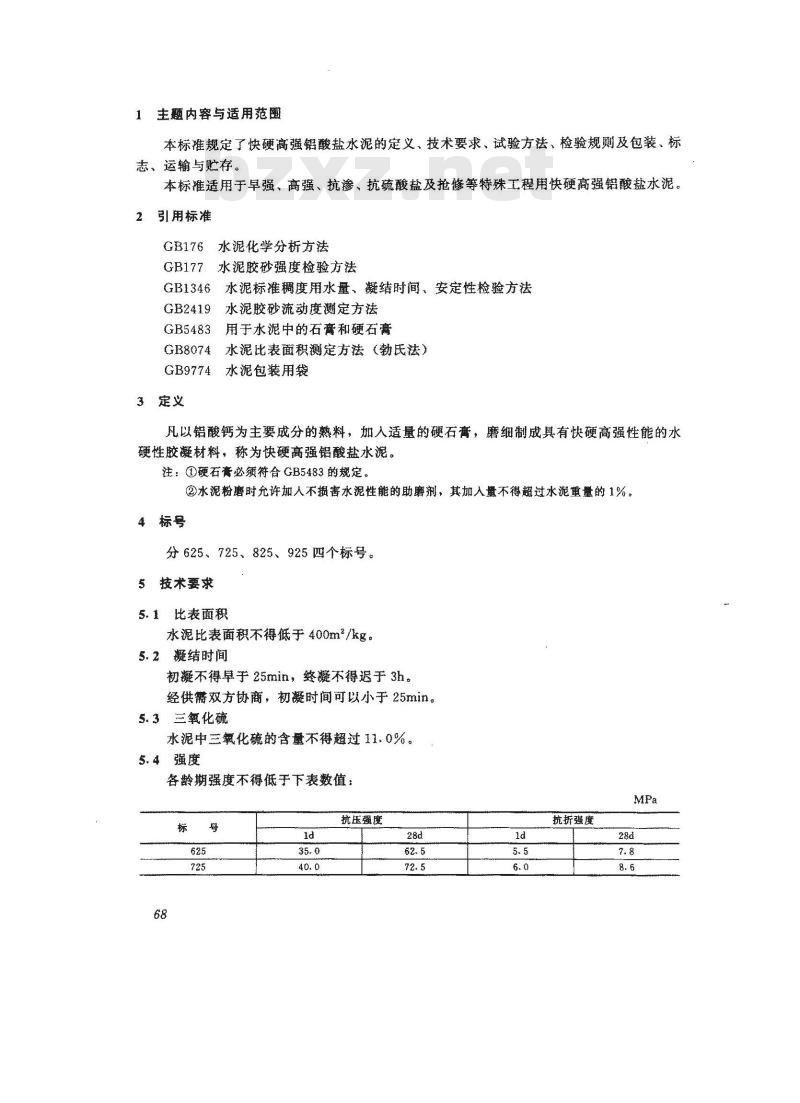

生题内容与适用范团
本标准规定了快硬高强铅酸盐水泥的定义、技术要求、试验方法、检验规厕及包装，标志、运输与贮存。
本标准适用于早强、高强、抗渗、抗硫酸盐及抢修等特殊工程用快硬高强铝酸盐水泥。2．引用标准
水泥化学分析方法
GB1346
水泥胶砂强度检验方法
水泥标准稠度用水量、凝结时间、安定性检验方法GB2419
GB5483
GB8074
水泥胶砂流动度潮定方法
用于水泥中的石膏和硬石膏
水泥比表面积测定方法（勃氏法）GB9774水泥包装用袋
3定义
凡以铅酸钙为主要成分的熟料，加人适量的硬石膏，磨细制成具有快硬高强性能的水硬性胶凝材料，称为快硬高强酸盐水，注：①硬石膏必须符合GB5483的规定。②水泥粉磨时充许加人不摄害水泥性能的助磨剂、其加入量不得超过水泥重量的1%。4标号
分625、725、825、925四个标号。5技术要求
5.比表面积
水泥比表面积不得低于400m/kg。5. 2凝结时间
初凝不得早于25min：终凝不得这于3h。经供需双方协商，初凝时间可以小于25min。5.3三氧化硫
水泥中三氧化碗的含量不得超过11，0%。5.4强度

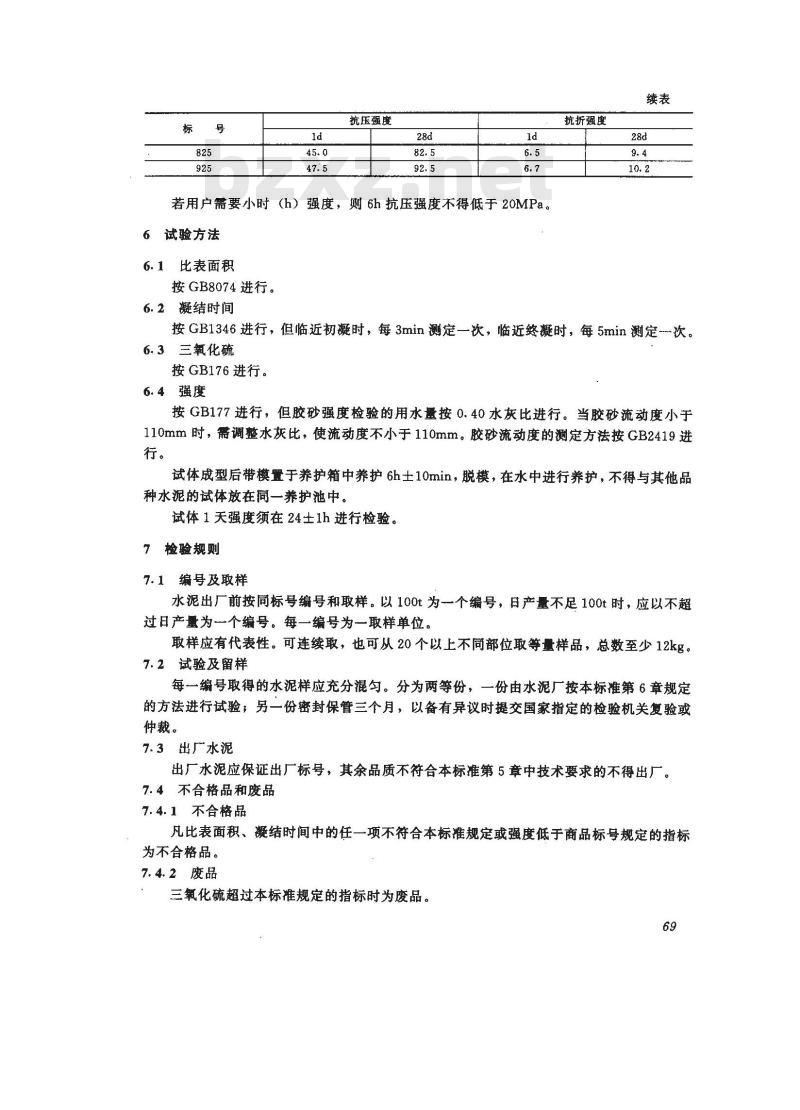

各龄期强度不得低于下表数值：MPa
抗压强度
抗折强度
抗压强度
若用户需要小时（h）强度，则6h抗压强度不得低于20MPa。试验方法
6.1比表面积
按GB8074进行。
6.2凝结时间
抗折强度
按GB1346进行，但临近初凝时，每3min测定一次，临近终凝时，每5min测定一次。6.3三氧化硫
按GB176进行。
6.4强度
按GB177进行，但胶砂强度检验的用水量按0.40水灰比进行。当胶砂流动度小于110mm时，需调整水灰比，使流动度不小于110mm。胶砂流动度的测定方法按GB2419进行。
试体成型后带模置于养护箱中养护6h土10min，脱模，在水中进行养护，不得与其他品种水泥的试体放在同一养护池中。试体1天强度须在24土1h进行检验。7检验规则
7.1编号及取样
水泥出厂前按同标号编号和取样。以100t为一个编号，日产量不足100t时，应以不超过日产量为一个编号。每一编号为一取样单位。取样应有代表性。可连续取，也可从20个以上不部位取等量样品，总数至少12kg。7.2试验及留样
每一编号取得的水泥样应充分混匀。分为两等份，一份由水泥厂按本标准第6章规定的方法进行试验，另一份密封保管三个月，以备有异议时提交国家指定的检验机关复验或仲裁。wwW.bzxz.Net
7.3出广水泥
出厂水泥应保证出厂标号，其余品质不符合本标准第5章中技术要求的不得出厂。7.4不合格品和废品
7.4.1不合格品
凡比表面积、凝结时间中的任一项不符合本标准规定或强度低于商品标号规定的指标为不合格品。
7.4.2废品
三氧化硫超过本标准规定的指标时为废品。69

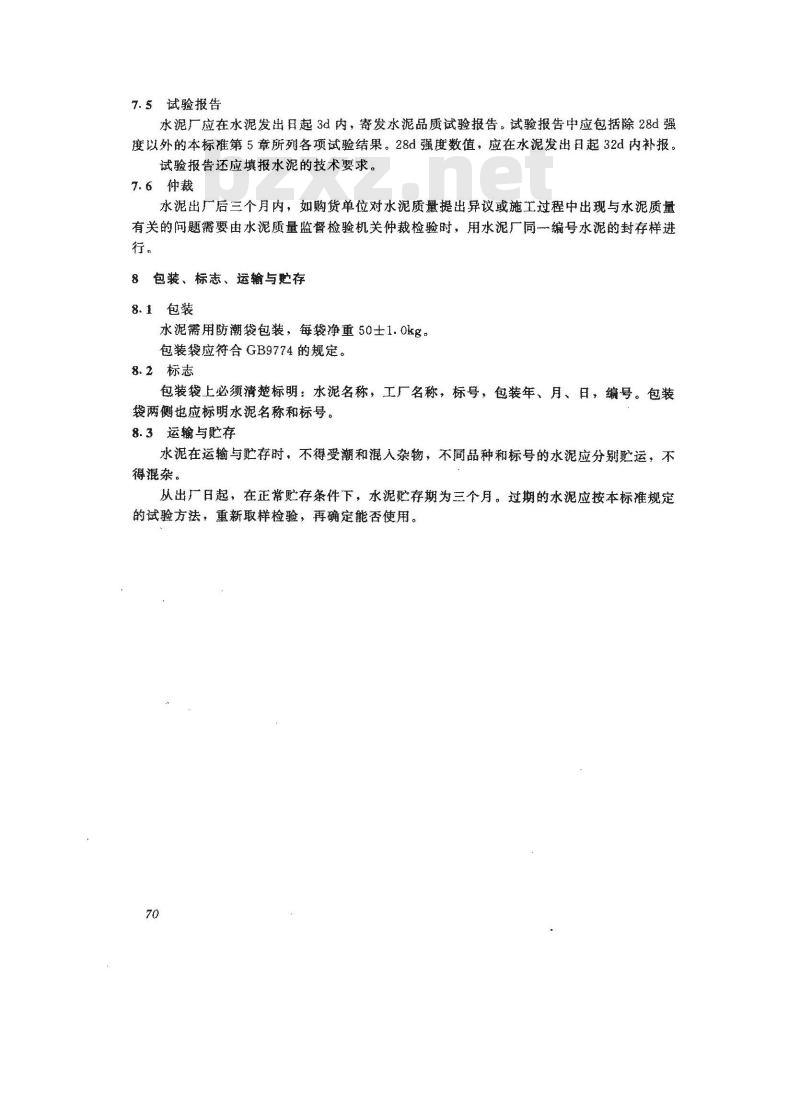

7.5试验报告
水泥厂应在水泥发出日起3d内，寄发水泥品质试验报告。试验报告中应包括除28d强度以外的本标准第5章所列各项试验结果。28d强度数值，应在水泥发出日起32d内补报。试验报告还应填报水泥的技术要求。7.6伸裁
水泥出厂后三个月内，如购货单位对水泥质量提出异议或施工过程中出现与水泥质量有关的问题需要由水泥质量监督检验机关仲裁检验时，用水泥厂同编号水泥的封存样进行。
8包装、标志、运输与贮存
8.1包装
水泥需用防潮袋包装，每袋净重50±1.0kg。包装袋应符合GB9774的规定。
8.2标志
包装袋上必须清楚标明：水泥名称，工厂名称，标号，包装年、月、日，编号。包装袋两侧也应标明水泥名称和标号。8.3运输与贮存
水泥在运输与贮存时，不得受潮和人杂物，不同品种和标号的水泥应分别贮运，不得混杂。
从出厂日起，在正常贮存条件下，水泥贮存期为三个月。过期的水泥应按本标准规定的试验方法，重新取样检验，再确定能否使用。70

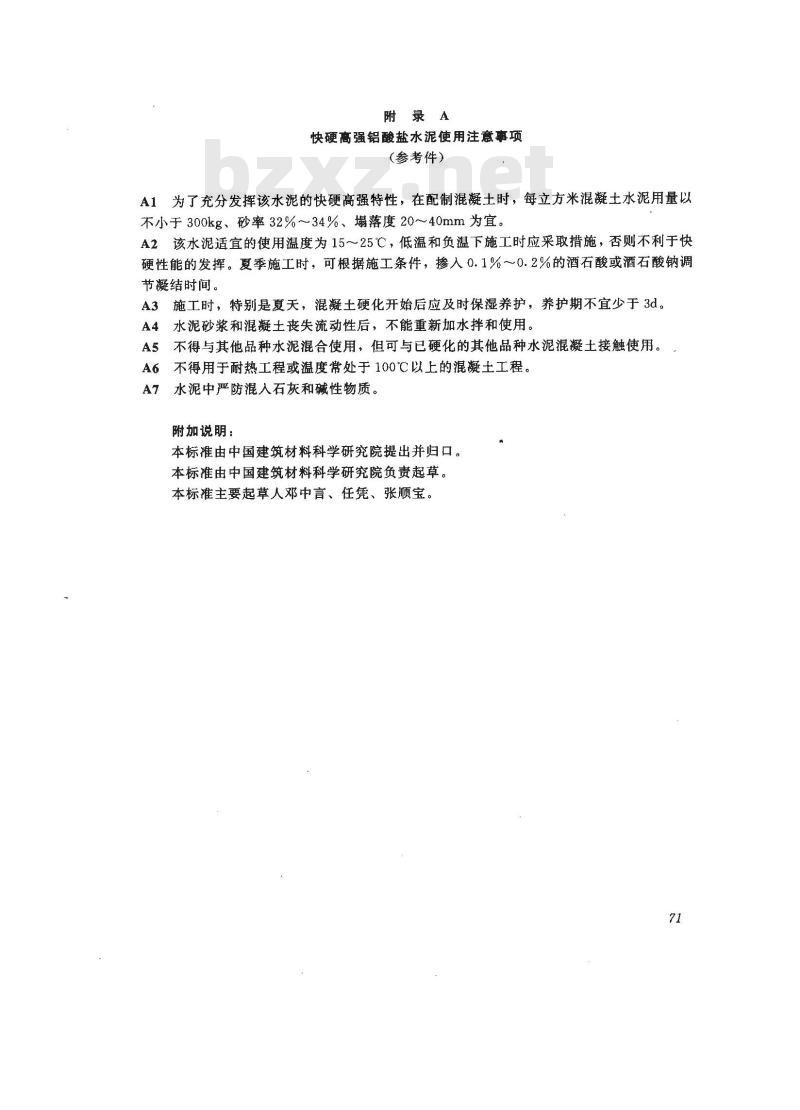

附录A
快硬高强铝酸盐水泥使用注意事项（参考件）
A1为了充分发挥该水泥的快硬高强特性，在配制混凝土时，每立方米混凝土水泥用量以不小于300kg、砂率32%~34%、塌落度20~40mm为宜。A2该水泥适宜的使用温度为15～25℃，低温和负温下施工时应采取措施，否则不利于快硬性能的发挥。夏季施工时，可根据施工条件，掺人0.1%～0.2%的酒石酸或酒石酸钠调节凝结时间。
A3施工时，特别是夏天，混凝土硬化开始后应及时保湿养护，养护期不宜少于3d。A4水泥砂浆和混凝土丧失流动性后，不能重新加水拌和使用。A5不得与其他品种水泥混合使用，但可与已硬化的其他品种水泥混凝土接触使用。A6不得用于耐热工程或温度常处于100℃以上的混凝土工程。A7水泥中严防混人石灰和碱性物质。附加说明：
本标准由中国建筑材料科学研究院提出并归口。本标准由中国建筑材料科学研究院负责起草。本标准主要起草人邓中言、任凭、张顺宝。71
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
