【建筑材料行业标准(JC)】 明矾石膨胀水泥

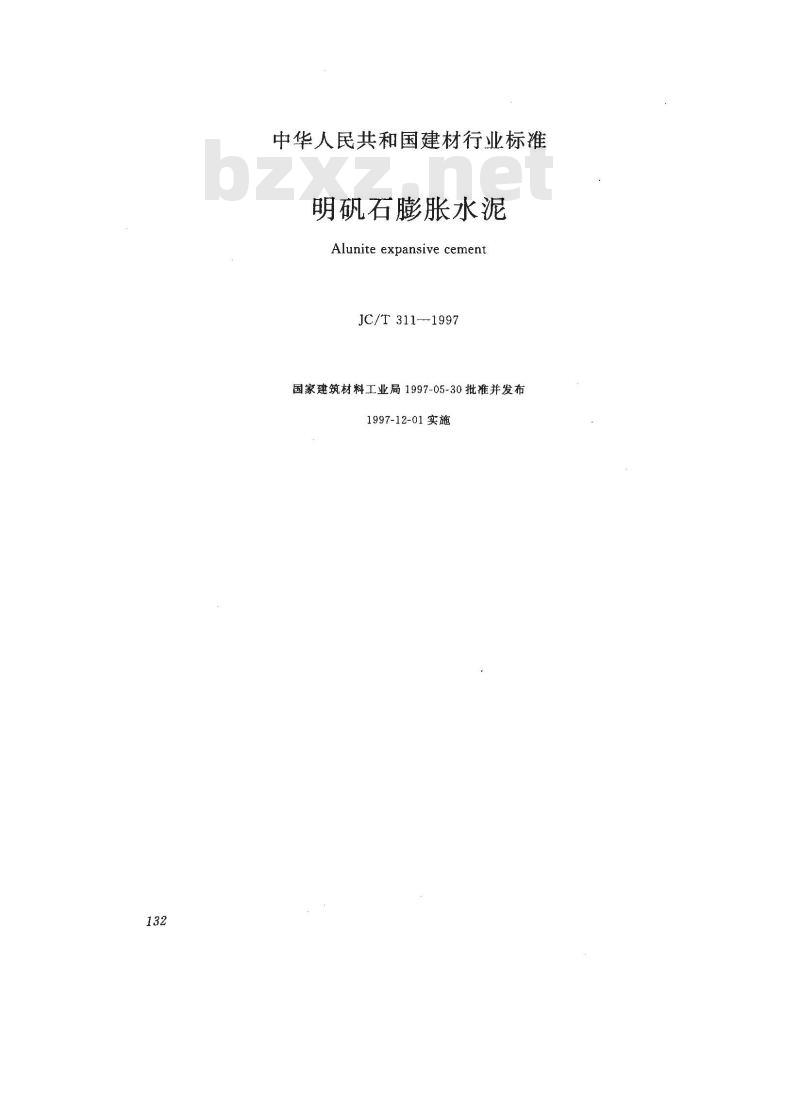

中华人民共和国建材行业标准
明矾石膨胀水泥
Alunite expansive cement
JC/T311-1997
国家建筑材料工业局1997-05-30批准并发布1997-12-01实施

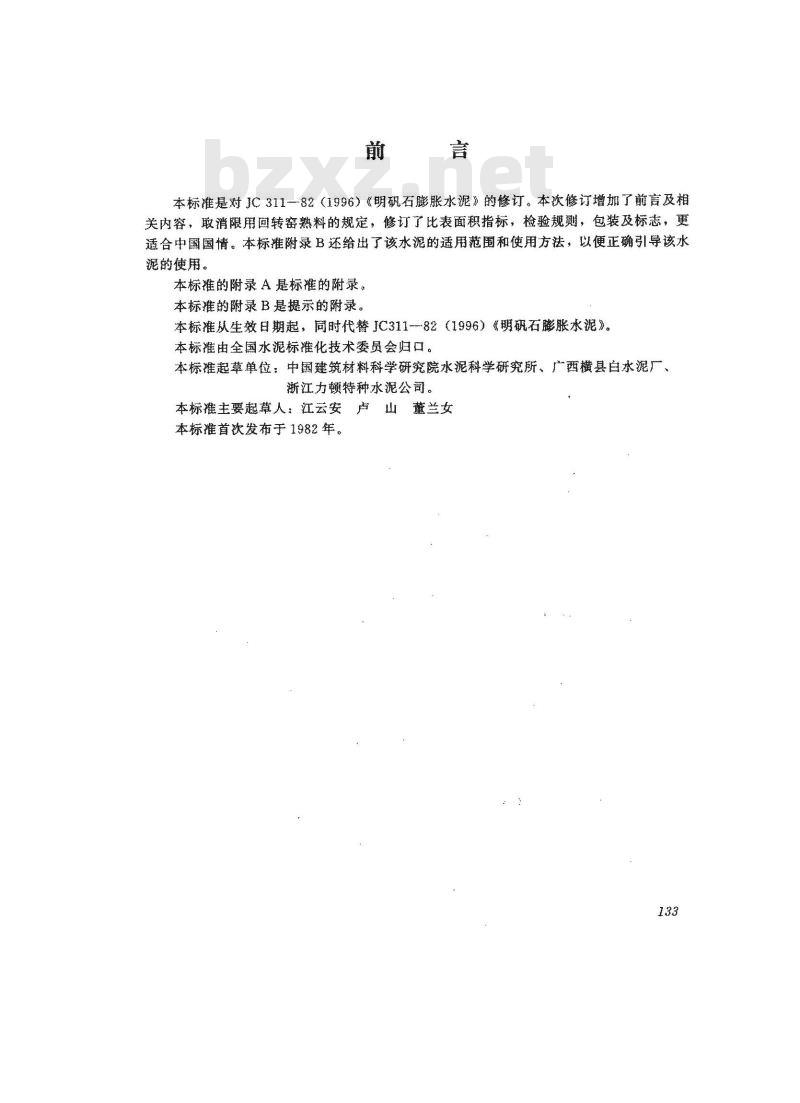

本标准是对JC311一82（1996）《明矾石膨胀水泥》的修订。本次修订增加了前言及相关内容，取消限用回转窑熟料的规定，修订了比表面积指标，检验规则，包装及标志，更适合中国国情。本标准附录B还给出了该水泥的适用范围和使用方法，以便正确引导该水的使用。
本标准的附录A是标准的附录。
本标的附录B是提示的附录。
本标准从生效日期起，同时代替JC311-82（1996）《明磁石膨胀水泥》。本标准由全国水泥标崔化技术委员会归口。本标准起草单位：中国建筑材料科学研究院水泥科学研究所、广西横县白水泥厂、浙江力顿特种水泥公司。
本标谁主要超草人：江云安　卢山　董兰女本标准首次发布于1982年。

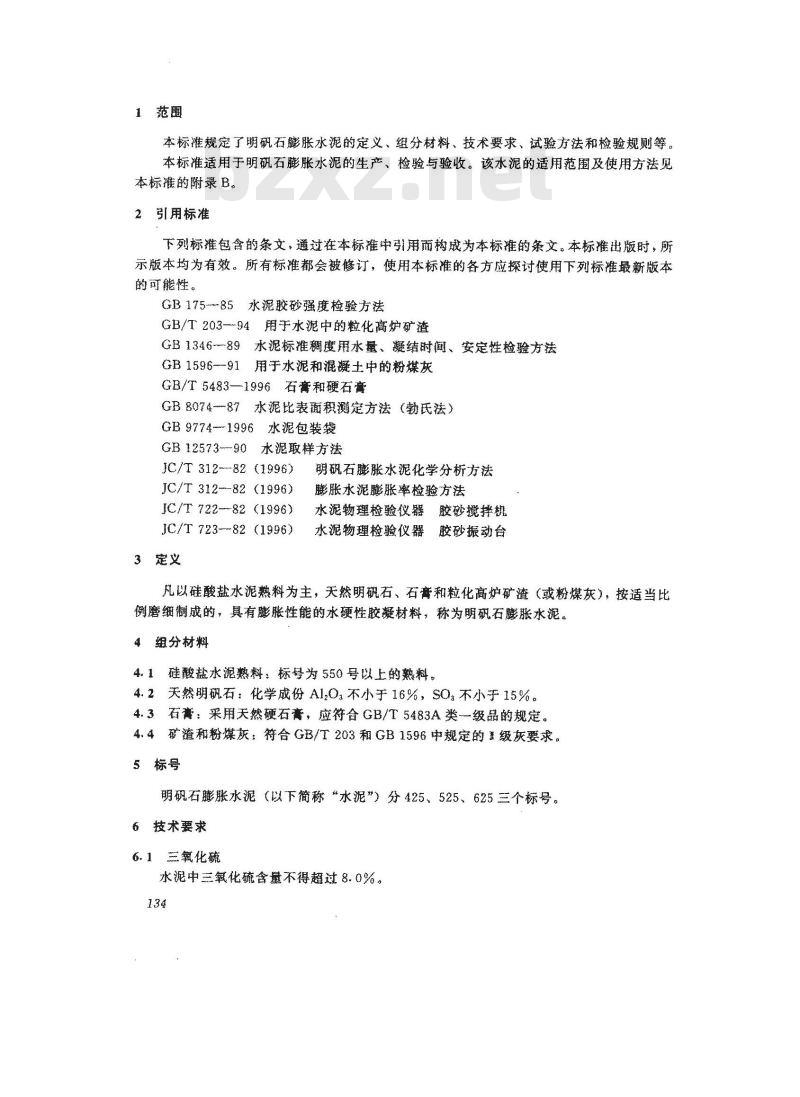

1范围
本标准规定了明矾石膨胀水泥的定义、组分材料、技术要求、试验方法和检验规则等。本标准适用于明矾石膨胀水泥的生产、检验与验收。该水泥的适用范围及使用方法见本标准的附录B。
2引用标准
下列标准包含的条文，通过在本标准引用而成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB175-85永泥胶砂强度检验方法GB/T203-~94用于水泥中的粒化高炉矿渣GB134689水泥标准稠度用水量、凝结时间、安定性检验方法GB159691用于水泥和凝土中的粉煤灰GB/T5483—1996石膏和硬石膏
GB8074-87水比表面积测定方法（勃氏法）GB9774-1996水泥包装袋
GB12573-90水泥取样方法
JC/T 312--82 (1996)
JC/T 312--82 (1996)
JC/T722---82 (1996)
JC/T723---82 (1996)
3定义
明矾石膨胀水泥化学分析方法
膨胀水泥膨胀率检验方法
水泥物理检验仪器胶砂搅拌机
水泥物理检验仪器胶砂振动台
凡以硅酸盐水泥熟料为主，天然明矾石、石膏和粒化高炉矿渣（或粉煤灰），按适当比例磨细制成的，具有膨胀性能的水硬性胶凝材料，称为明研石膨胀水泥。4组分材料bZxz.net
41硅酸盐水泥熟料：标号为550号以上的熟料4.2天然明矾石：化学成份Al.O，不小于16%，SO不小于15%。4.3石膏：采用天然硬石膏，应符合GB/T5483A类一级品的规定。4.4矿渣和粉煤灰：符合GB/T203和GB1596拌规定的级灰要求。5标号
明矾石膨胀水泥（以下简称*水泥”）分425、525、625三个标号。6技术要求
6. 1三氧化硫
水泥中三氧化硫含不得超过8.0%，134
6.2比表面积
水泥比表面积不得低于420m2/kg。6.3凝结时间
初凝不得早于45min，终凝不得迟于6h。6.4强度
各标号水泥各龄期强度不得低于表1数值。水泥标号
6.5膨胀率
抗压强度
抗折强度
水泥净浆试体在水中养护至各龄期的自由膨胀率应符合以下要求1d不得小于0.15%；28d不得小于0.35%，但不得大于1.20%。6.6不透水性
1：3软练胶砂试体水中养护3d后，在1.0MPa水压下恒压8h，应不透水。注：任选指标，适用于防渗工程，若该水泥不用在防谚工程中可以不作透水性试验。7试验方法
7.1三氧化硫：按JC/T312进行。7.2水泥比表面积：按GB8074进行。7.3凝结时间：按GB1346进行，但临近终凝时每隔5min测定~次。7.4强度：按GB177进行，成型水灰比为0.44。7.5膨胀率：按JC/T313进行。
7.6不透水性：按本标准附录A（标准的附录）进行。检验规则
8.1编号及取样
水泥出厂前，按同标号编号并取样。袋装水泥和散装水泥应分别进行编号及取样，每一编号为取样单位。水泥出厂编号按水泥厂年产量规定：1万t以上，不超过200t为一编号；1万t以下不超过100t或不超过3d产量为一编号。取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总数至少15kg。
所取样品按本标准第7章规定的方法进行出厂检验，检验项目包括需要对产品进行考核的全部要求。
8.2出厂水泥
出厂水泥应保证出厂标号和28d膨胀率，其余品质应符合本标准有关要求。135

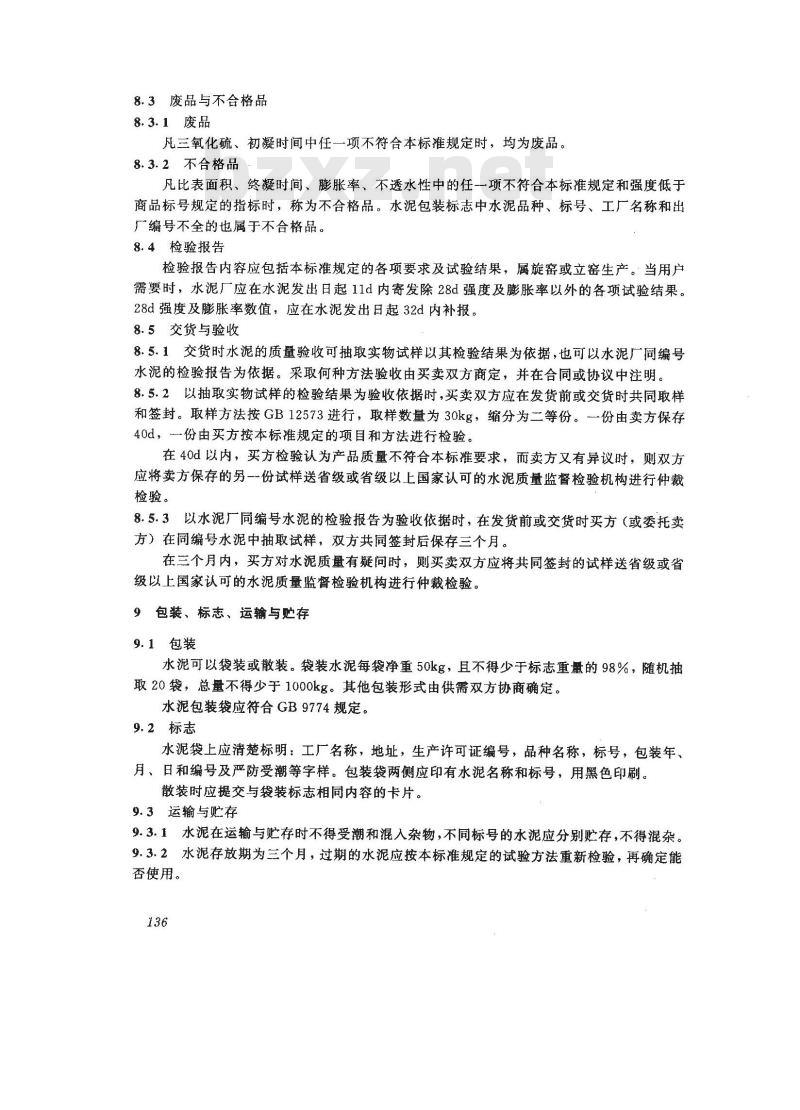

8.3废品与不合格品
8.3.1废品
凡三氧化硫、初凝时间中任一项不符合本标准规定时，均为废品。8.3.2不合格品
凡比表面积、终凝时间、膨胀率、不透水性中的任一项不符合本标准规定和强度低于商品标号规定的指标时，称为不合格品。水泥包装标志中水泥品种、标号、工厂名称和出编号不全的也属于不合格品。
8.4检验报告
检验报告内容应包括本标准规定的各项要求及试验结果，属旋窑或立窑生产。当用户需要时，水泥厂应在水泥发出日起11d内寄发除28d强度及膨胀率以外的各项试验结果。28d强度及膨胀率数值，应在水泥发出日起32d内补报。8.5交货与验收
8.5.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。8.5.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货时共同取样和签封。取样方法按GB12573进行，取样数量为30kg，缩分为二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
8.5.3以水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，双方共同签封后保存三个月。在三个月内，买方对水泥质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与贮存
9.1包装
水泥可以袋装或散装。袋装水泥每袋净重50kg，且不得少于标志重量的98%，随机抽取20袋，总量不得少于1000kg。其他包装形式由供需双方协商确定。水泥包装袋应符合GB9774规定。9.2标志
水泥袋上应清楚标明：工厂名称，地址，生产许可证编号，品种名称，标号，包装年、月、日和编号及严防受潮等字样。包装袋两侧应印有水泥名称和标号，用黑色印刷。散装时应提交与袋装标志相同内容的卡片。9.3运输与贮存
9.3.1水泥在运输与贮存时不得受潮和混人杂物，不同标号的水泥应分别贮存，不得混杂。9.3.2水泥存放期为三个月，过期的水泥应按本标准规定的试验方法重新检验，再确定能否使用。
A1仪器
附录A
（标准的附录）
明矾石膨胀水泥不透水性检验方法a）砂浆渗透仪：抗渗压力不低于2.0MPa，误差值士0.05MPa的砂浆渗透仪；b）胶砂搅拌机：符合JC/T722规定的搅拌机；c）胶砂振动台：符合JC/T723规定的振动台；d）抗渗试模：上口径为70mm，下口径为80mm，高为35mm的试模。A2试体的成型与养护
A2.1每一编号水泥需成型三块试体。采用1：3胶砂，水灰比为0.50。称取水泥250g，标准砂750g，置于搅拌锅内，开动搅拌机。拌和5s后徐徐加水，30s内加完，自开动机器起搅拌3min停车。将粘在叶子上的胶砂刮下，取下搅拌锅。A2.2将拌和好的水泥胶砂分别装人三个预先擦净并装配好的试模内（模底稍涂机油，模底螺纹部位涂以黄干油）。用小刀沿着模边转圈压实10次，再将砂浆装满试模，稍高出模边。将试模用特制卡具固定在振动台上，振动40s，然后刮平。A2.3试体成型后即放入养护箱内养护，16h后脱去模底，移人养护水槽内养护3d（自加水时算起)。
A3不透水性的检验
A3.1试体养护到龄期后，从水中取出擦净，脱模，风于表面。A3.2将试体圆周在熔化的蜡中滚动两圈，立即装入已加热至100℃左右的透水试模内（注意试体端面不得粘蜡），加压封边。A3.3开动渗透仪，使试模底盘充满水，然后将透水试模旋紧在试模底盘上。A3.4始压为0.2MPa，2h后每隔1 h增加 0. 1MPa，至1 MPa下恒压8 h。A4结果评定
三块试体中若有二块于此压力下不透水，则可评定该编号水泥不透水性合格。若有二块试体表面出现水滴，则评定该编号水泥不透水性不合格。附录B
(提示的附录）
明矾石膨胀水泥适用范圈及使用方法B1适用范围
明矾石膨胀水泥适用于补偿收缩混凝土结构工程，防渗抗裂混凝土工程，补强和防渗抹面工程，大口径混凝土排水管以及接缝、梁柱和管道接头，固接机器底座和地脚螺栓等。B2使用方法
B2.1补偿收缩混凝土和自防水混凝土B2.1.1为达到足够膨胀和抗渗效果，明矾石膨胀水泥混凝土的水泥用量一般要求在350137
～400kg/m，作自防水混凝土时，砂石级配要符合水工混凝土的规范。砂率般为35%～38%，允许加人减水剂，但使用何种减水剂及其加人量，应通过试验确定。B2.1.2设计上一定要充分考对膨胀混凝土的有效约束，配筋率般为0.2%~1.6%，这可使钢筋混凝土获得0.2～0.7MPa自应力。这自应力仅用于补偿收缩，在结构计算中无须考虑。
B2.1.3施工缝是漏水的薄弱环节，预留施工缝表面要凿毛，清洗杂物后，用膨胀水泥砂浆铺上20~30mm，再继续浇灌混凝土。B2.1.4鉴于该混凝土抗裂性较好，构筑物的后浇缝间距可以适当延长。B2.1.5自防水膨胀混凝土施工质量好坏关键在于早期养护。在常激下，浇灌8～10h后须开始养护，用草帘疆證或蓄水，避免阳光直接照射。养护期不少子14d。在低温下施工，必须保证混凝土人模激度不低子十5℃或采取保温施工。B2.1.6对于地下工程，施工完毕后，要及时覆土，起保潮作用。2.2防渗抹面
B2.2.1砖石砌筑的油罐、水池、地下室等构筑物，均可用明矾石膨胀水泥作刚性防水抹面。
B2.2.2抹面用的膨胀水泥砂浆可用12或12.5砂浆，水灰比为0.4~0.5，砂子为中砂，含泥量小于2%。
B2.2.3防渗抹面作法，与普通水泥砂浆刚性防水抹面一样，先用膨胀水泥净浆抹第一层，厚度为1～2mm待净浆初凝后、终凝前再抹砂浆56mm，用铁抹刀压实几遍，随后用木抹搓毛，待砂浆稍硬化后喷水保潮，然后按照上法再抹一层净浆和砂浆。如此共抹23层：总厚度为20~25mm，抹完最后层收浆，用抹刀压实抹光，施工后10～12，即可馈水养护，并在底部储水100mm左右保潮，对于可以贮水的池罐体，7d后灌水至顶部，养护期不少于14d。
B2.3刚性防水屋面
B2.3.1用明矾石膨胀水泥作预制钢筋混凝土屋面板，其配筋要考邀有效约辣膨胀，水泥用量不少于350kg/m，水灰比0.5左右，振动成型后进行蒸养，蒸养制度与警通屋面板差不多，蒸养脱模后，要浇水养护不少于7d，板之简的嵌缝，其底缝用膨胀砂浆捣实，上缝用油囊填缝。
B2.3.2现浇混凝土防水屋面板，水泥用量350~380kg/m左右，水灰比0.50，落度40～60mm，配筋要考虑有效约束膨胀，要求二次振捣，保证密实，浇完要用草席覆盖，12～15h后即可浇灌。可用膨胀水泥砂浆滋缝，上缝用油膏嵌缝。B2.管道接头
B2.4.1用明矾石膨胀水泥作管道接头，可提高工效2～3倍，大大减轻工人的劳动强度，节约戏本。
B2.4.2管道接头部位首先要去锈，清洗干净，对接固定。B2.4.3先在管口内外表面涂刷-层厚度约1mm、水灰比为0.5~~0.6的膨胀水泥净浆，以增加粘结力，待净浆稍于再用水灰比为0.30~0.32的111或1：2砂浆填塞在管口内，分层捣实出浆，最后抹光。
B2.4.4填口完毕后：用湿泥封口，1d后局部填土，浇水养护至7d。138
B2.5二次浇灌
B2.5.1该水泥混凝土可作整体结构后浇缝，梁柱接头，预制构件的浆铆砂浆和机座与地脚螺丝的二次浇灌材料。
B2.5.2用明矾石膨胀水泥混凝土或砂浆作接缝材料，其水泥用量要根据设计强度而定，其约束强度比自由强度高20%~～~30%，浇灌时采用二次震捣，浇灌后要用草席保潮，5～10h后即可浇水养护至7d。
B2.5.3作机器底座和地脚螺丝二次浇灌时，可用水泥量为500～550kg/m3的细石混凝土，落度为200～250mm，必须加入适量的减水剂，以增加流动度。浇灌前要把基础清洗于净，浇灌要密实，养护不少于7d。B2.6其他用途
根据明矾石膨胀水泥的特性，其使用范围还可以扩大。可作自防水钢筋混凝土游泳池、污水处理池、高速公路路面和各种抗裂防渗混凝土构筑物等。139
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
