【建筑工业行业标准(JG)】 建筑施工扣件式钢管脚手架安全技术规范(附条文说明) (2002版)

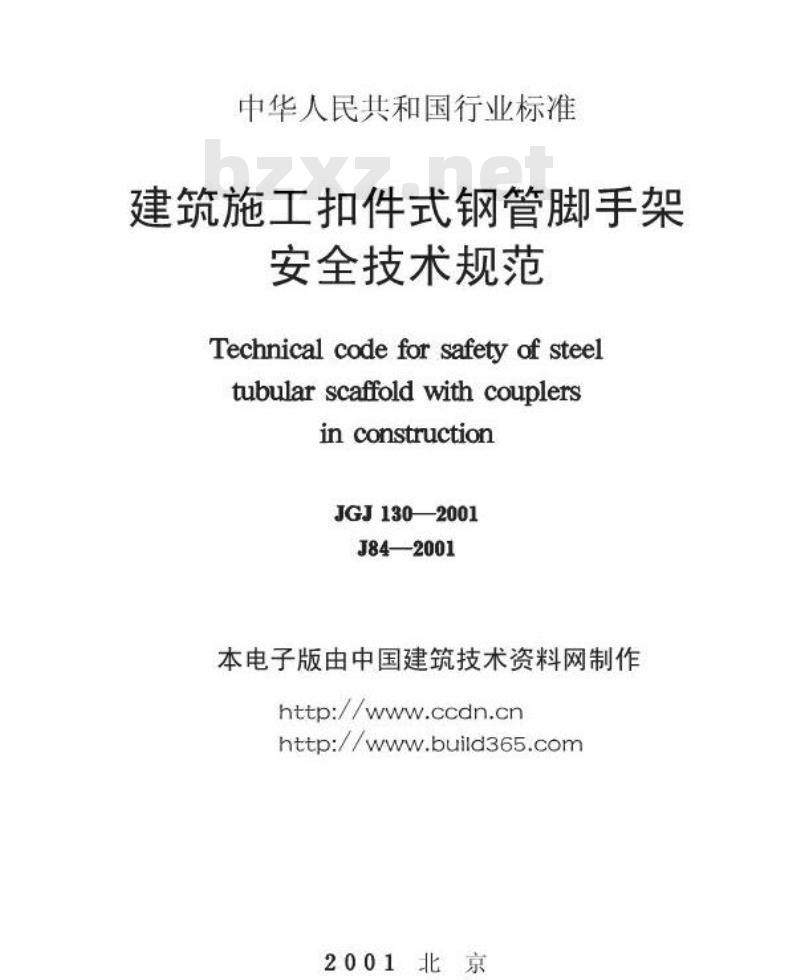

中华人民共和国行业标准
建筑施工扣件式钢管脚手架
安全技术规范
Technical codefor safety of steeltubularscaffoldwithcouplers
inconstruction
JGJ130—2001
J84—2001
本电子版由中国建筑技术资料网制作http://ccdn.cn
http://build365.com
2001北京

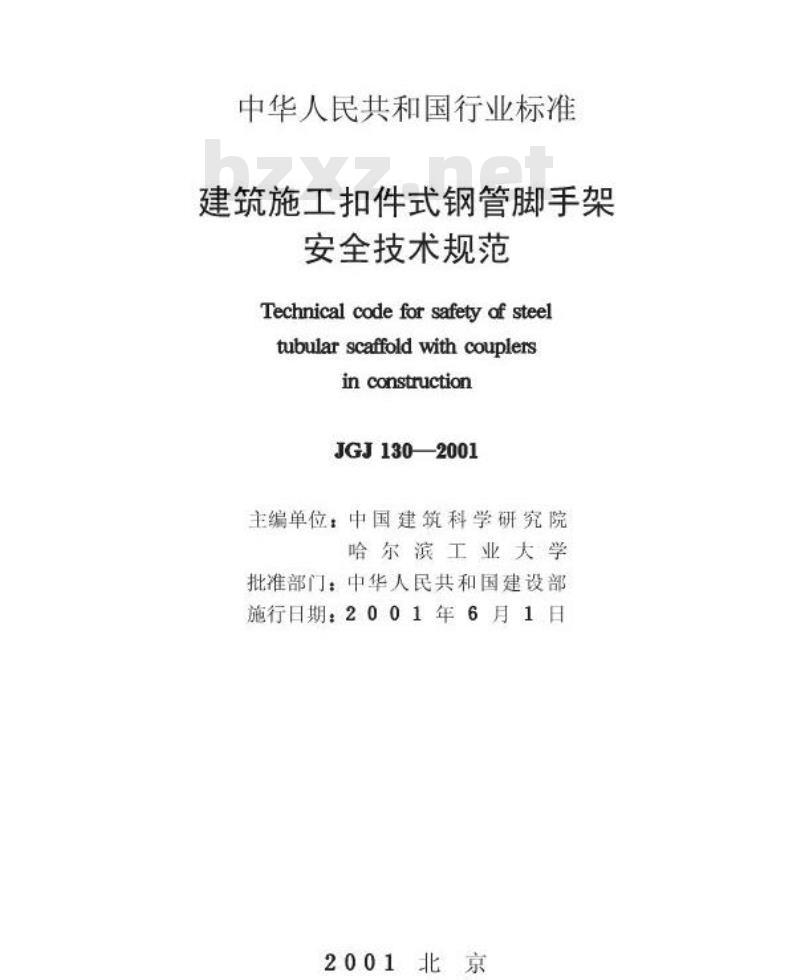

中华人民共和国行业标准
建筑施工扣件式钢管脚手架
安全技术规范
Technicalcodeforsafetyofsteeltubularscaffoldwithcouplers
inconstruction
JGJ130——2001
主编单位：中国建筑科学研究院哈尔滨工业大学
批准部门：中华人民共和国建设部施行日期：2001年6月1日
2001北京

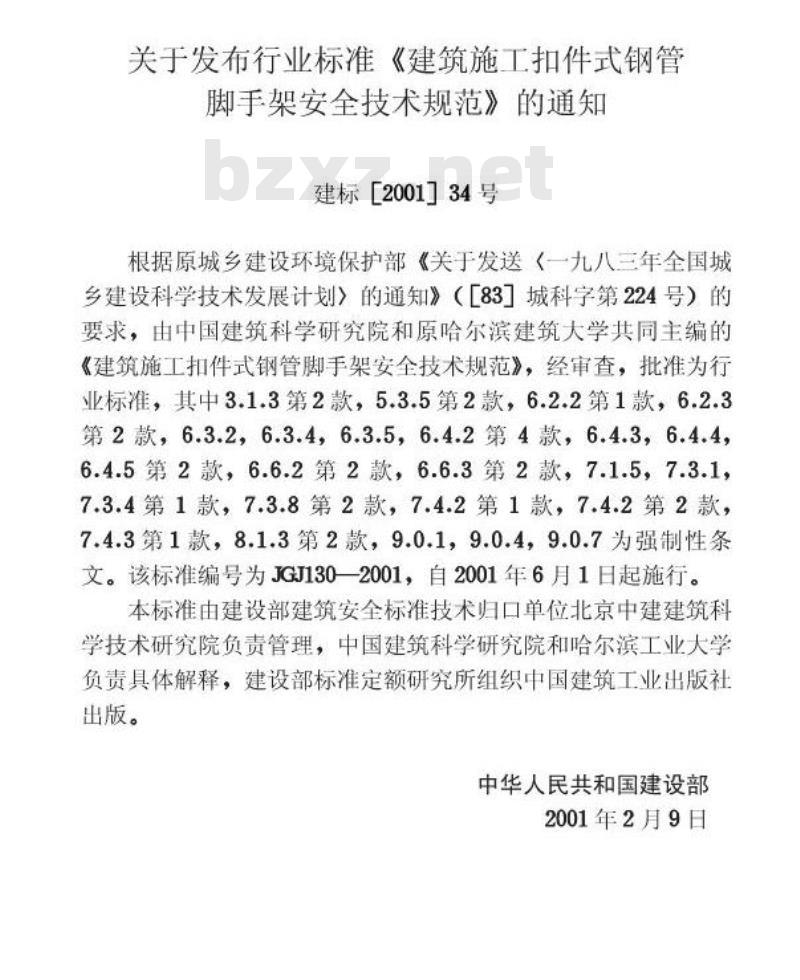

关干发布行业标准《建筑施工扣件式钢管脚手架安全技术规范》的通知
建标［2001］34号
根据原城乡建设环境保护部《关于发送一九八三年全国城乡建设科学技术发展计划》的通知》（1831城科字第224号）的要求，由中国建筑科学研究院和原哈尔滨建筑大学共同主编的《建筑施工扣件式钢管脚手架安全技术规范》，经审查：批准为行业标准，其中3.1.3第2款，5.3.5第2款，6.2.2第1款，6.2.3第2款，6.3.2，6.3.4，6.3.5，6.4.2第4款，6.4.3，6.4.4，6.4.5第2款，6.6.2第2款，6.6.3第2款，7.1.5，7.3.1，7.3.4第1款，7.3.8第2款，7.4.2第1款，7.4.2第2款，7.4.3第1款，8.1.3第2款，9.0.1，9.0.4，9.0.7为强制性条文。该标准编号为JG130一2001，自2001年6月1日起施行。本标准由建设部建筑安全标准技术归口单位北京中建建筑科学技术研究院负责管理，中国建筑科学研究院和哈尔滨工业大学负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部
2001年2月9日

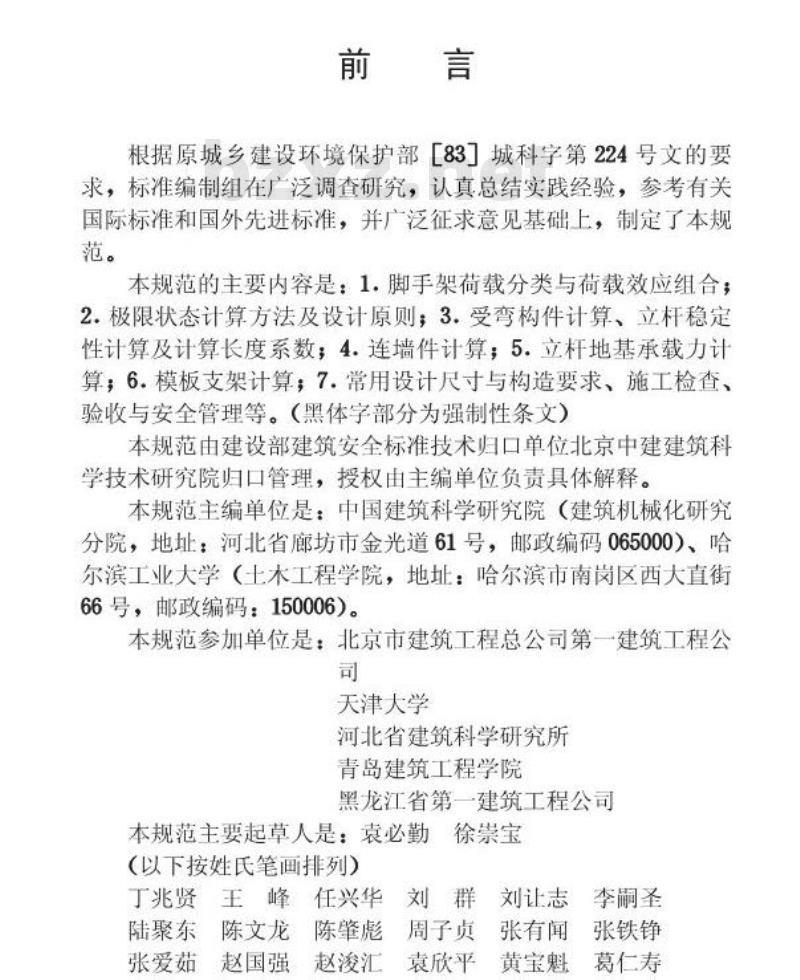

根据原城乡建设环境保护部831城科学第224号文的要求，标准编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并广汽征求意见基础上，制定了本规范。
本规范的主要内容是：1.脚手架荷载分类与荷载效应组合；2.极限状态计算方法及设计原则：3.受弯构件计算、立杆稳定性计算及计算长度系数：4：连墙件计算：5立杆地基承载力计算：6.模板支架计算：7：常用设计尺寸与构造要求、施工检香、验收与安全管理等。（黑体字部分为强制性条文）本规范由建设部建筑安全标准技术归口单位北京中建建筑科学技术研究院归口管理，授权由主编单位负责具体解释。本规范主缩单位是：中国建筑科学研究院（建筑机械化研究分院，地址：河北省郎坊市金光道61号，邮政编码065000）、哈尔滨工业大学（十木工程学院，地址：哈尔滨市南岗区西大直街66号，邮政编码：150006）。
本规范参加单位是：北京市建筑工程总公司第一建筑工程公司
天津大学
润北省建筑科学研究所
青岛建筑工程学院
黑龙江省第一建筑工程公司
本规范主要起草人是：袁必勤徐票宝（以下按姓民笔画排列）
丁兆贤王峰任兴华刘群刘让志
李嗣圣
张有闻克
张铁铮
陆聚东陈文龙陈肇彪周子贞
张爱茹赵国强赵浚汇袁欣平
黄宝魁
葛仁寿
程作渭
荆占起
2术语、符号
2.1术语
2.2符号
构配件
3.1钢管·
3.2扣件…
3.3脚手板·
3.4连墙件…
4荷载，
4.1荷载分类
4.2荷载标准值
4.3荷载效应组合
设计计算
基本设计规定
纵向水平杆、横向水平杆计算
立杆计算
连墙件计算
立杆地基承载力计算
模板支架计算
构造要求
常用脚手架设计尺寸
纵向水平杆、横向水平杆、脚手板6.3
连墙件
剪刀撑与横向斜撑
6.8模板支架
施工准备
地基与基础
7.3搭设
7.4拆除
8检查与验收
8.1构配件检查与验收
8.2脚手架检查与验收
9安全管理
扣件式钢管脚手架每米立杆承受的结构自重、附录A
常用构配件与材料自重、挡风系数：附录B
附录C
钢管截面特性
Q235-A钢轴心受压构件的稳定系数本规范用词说明
1总则
1.0.1为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与施工，以及水平混凝士结构工程施工中模板支架的设计与施工。单排脚手架不适用手下列情况：1）墙体厚度小于或等于180mm
2）建筑物高度超过24m；
3）空斗砖墙、加气块墙等轻质墙体：4）砌筑砂浆强度等级小于或等于M.0的砖墙。1.0.3扣件式钢管脚手架施工前，应按本规范的规定对脚手架结构构件与立杆地基承载力进行设计计算，但在本规范第5.1.5条规定的情况下，相应杆件可不再进行设计计算。1.0.4扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计。
1.0.5扣件式钢管脚手架的设计与施工，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。1
2.1.1脚手架
2术语、符号
2.1术语
为建筑施工而搭设的上料、堆料与施工作业用的临时结松架。
2.1.2单排脚手架（单排架）
只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。2.1.3双排脚手架（双排架）
由内外两排立杆和水平杆等构成的脚手架。2.1.4结构脚手架
用于砌筑和结构工程施工作业的脚手架。2.1.5装修脚手架
用于装修工程施工作业的脚手架。2.1.6敲开式脚手架
仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。2.1.7局部封闭脚手架
遮挡面积小于30%的脚手架。
2.1.8半封闭脚手架
遮挡面积占30%~70%的脚手架。
2.1.9全封闭脚手架
沿脚手架外侧全长和全高封闭的脚手架。2.1.10模板支架
用于支撑模板的、采用脚手架材料搭设的架子。2.1.11开口型脚手架
沿建筑周边非交圈设置的脚手架。2.1.12封圈型脚手架
沿建筑周边交圈设置的脚手架。2.1.13扣件
采用螺栓紧固的扣接连接件。
2.1.14直角扣件
用于乘直交叉杆件间连接的扣件。2.1.15旋转扣件
用于平行或斜交杆件间连接的扣件。对接扣件
用于杆件对接连接的扣件。
2.1.17防滑扣件
根据抗滑要求增设的非连接用途扣件。2.1.18底座
设于立杆底部的垫座。
固定底座
不能调节支垫高度的底座。
可调底座
能够调节支垫高度的底座。
2.1.21垫板
设于底座下的支承板。
2.1.22立杆
脚手架中垂直于水平面的竖向杆件。2.1.23外立杆
双排脚手架中离开墙体一侧的立杆，或单排架立杆。2.1.24内立杆
双排脚手架中贴近墙体一侧的立杆。2.1.25角杆
位于脚手架转角处的立杆。
2.1.26双管立杆
两根并列紧靠的立杆。
2.1.27主立杆
双管立杆中直接承受顶部荷载的立杆。2.1.28副立杆
双管立杆中分担主立杆荷载的立杆。2.1.29水平杆
脚手架中的水平杆件。
2.1.30纵向水平杆
沿脚手架纵向设置的水平杆。
2.1.31横向水平杆
沿脚手架横向设置的水平杆。Www.bzxZ.net
2.1.32扫地杆
贴近地面，连接立杆根部的水平杆。2.1.33纵向扫地杆
沿脚手架纵向设置的扫地杆。
2.1.34横向扫地杆
沿脚手架横向设置的扫地杆。
2.1.35连墙件
连接脚手架与建筑物的构件。
刚性连墙件
采用钢管、扣件或预埋件组成的连墙件。2.1.37柔性连墙件
采用钢筋作拉筋构成的连墙件。2.1.38连墙件间距
脚手架相邻连墙件之间的距离。2.1.39连墙件竖距
上下相邻连墙件之间的垂直距离。2.1.40
连墙件横距
左右相邻连墙件之间的水平距离。2.1.41横向斜撑
与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。2.1.42剪刀撑
在脚手架外侧面成对设置的交叉斜耗。2.1.43抛撑
与脚手架外侧面斜交的杆件。
2.1.44脚手架高度
自立杆底座下皮至架顶栏杆上皮之间的垂直距离。2.1.45脚手架长度
脚手架纵向两端立杆外皮间的水平距离。2.1.46脚手架宽度
双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架。为外立杆外皮至墙面的距离。2.1.47立杆步距（步）
上下水平杆轴线间的距离。
2.1.48立杆间距
脚手架相邻立杆之间的轴线距离。2.1.49立杆纵距（跨）
脚手架立杆的级纵向间距。
、立杆横距
脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。
2.1.51主节点
立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。2.1.52作业层
上人作业的脚手架铺板层。
2.2符号
2.2.1荷载和荷裁效应
M—弯矩设计值；
M—脚手板自重标准值产生的弯矩；M——施工荷载标准值产生的弯矩；Mw—风荷载设计值产生的弯矩；5
