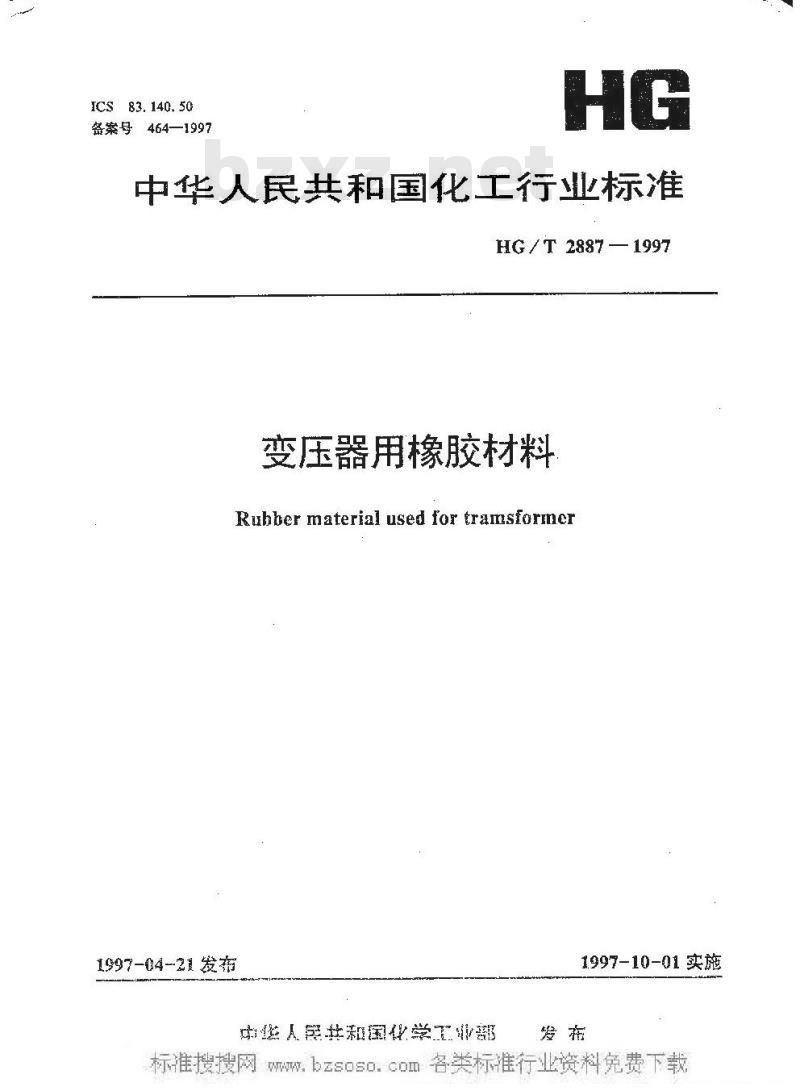

【化工行业标准(HG)】 变压器用橡胶材料

ICS83. 140,50
备案号464—1997
中华人民共和国化工行业标准
HG/T 2887—1997
变压器用橡胶材料
Rubher material used for tramsformer1997-04-21 发布
您人总共国化学工业部
1997-10-01实施

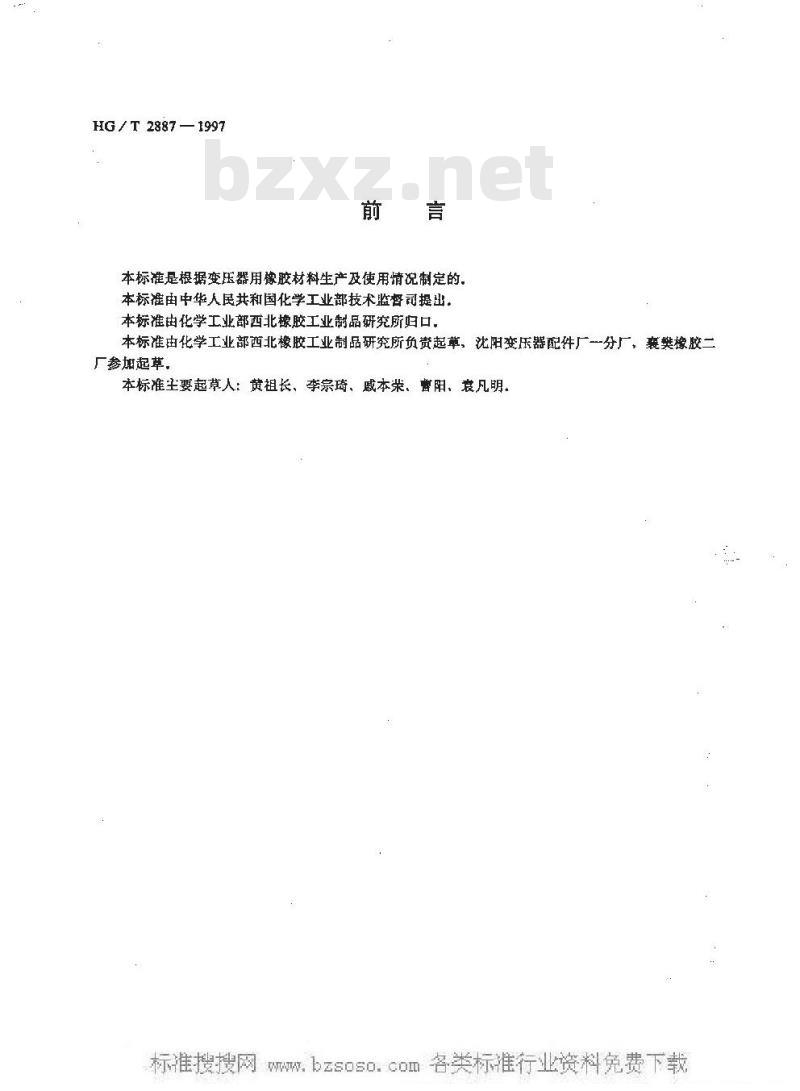

HG / T 2887 —1997
本标准是根据变压器用像胶材料生产及使用情况制定的，本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部西北橡胶工业制品研究所归口本标准由化学工业部西北橡胶工业制品研究所负责起草，沈阳变压器配件厂分厂，襄樊橡胶二厂参加起草
本标准主要起草人：黄祖长、李宗琦、威本荣、曹阳、衰凡明。1范围

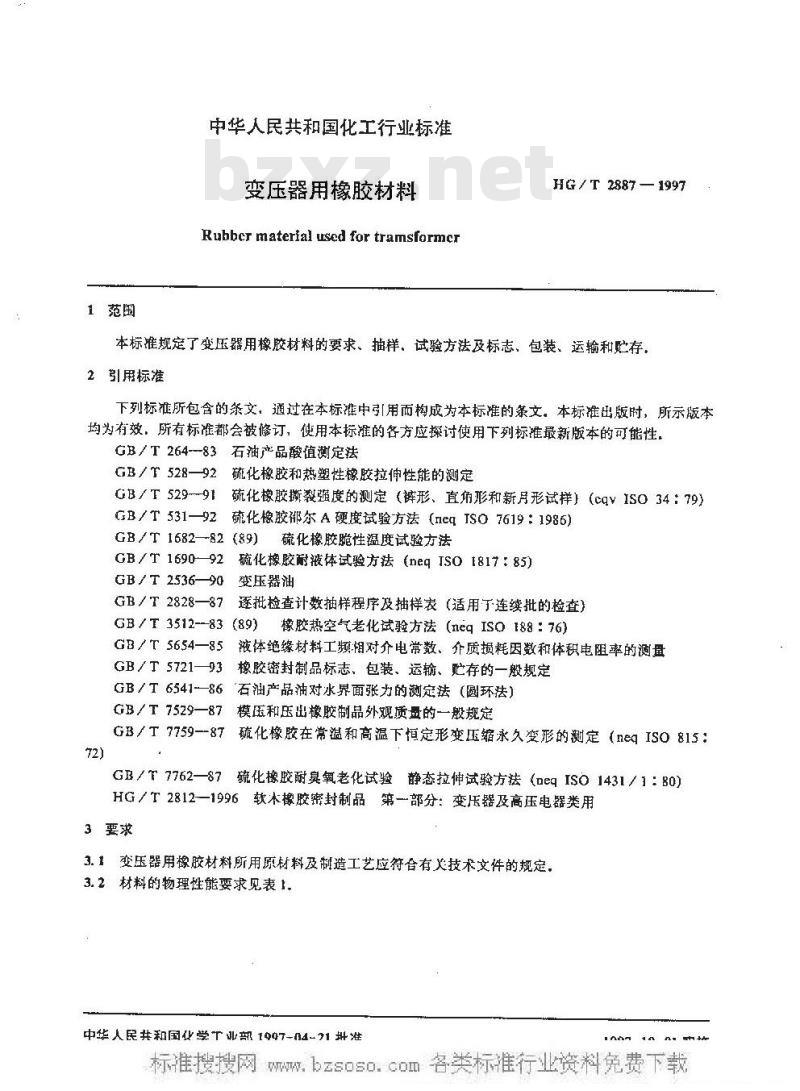

中华人民共和国化工行业标准
变压器用橡胶材料
Rubber material used for tramsformcrHG/T 2887—1997
本标准规定了变压器用橡胶材料的要求、抽样，试验方法及标志、包装、运输和贮存。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T264--83石油产品酸值测定法GB/T528—92硫化橡胶和热塑性橡胶拉伸性能的测定GB／T52991硫化橡胶撕裂强度的测定（裤形、直角形和新月形试样）（cqVISO34：79）GB／T531—92硫化橡胶祁尔A硬度试验方法（neqTSO7619：1986)GB/T 1682—82 (89)
GB/T 1690-92
GB/T2536—90
GB/T2828—87
硫化橡胶脆性温度试验方法
硫化橡胶耐液体试验方法（negJSO1817：85)变压器油
逐批检查计数抽样程序及抽样表适用了连续批的检查）GB/T3512--83(89)
GB/T 5654—85
GB/ T 5721-93
橡胶热空气老化试验方法（negISO188：76)液体绝缘材料工频：相对介电常数、介质损耗因数和体积电阻率的测量橡胶密封制品标志、包装、运输、贮存的一般规定GB／T6541-86石油产品油对水界面张力的测定法（圆环法）GB/T 7529—87
模压和压出橡胶制品外观质盘的一般规定GB/T 7759--87
硫化橡胶在常温和高温下恒定形变压缩永久变形的测定（neISO815：2)
GB/下7762—87硫化橡胶耐臭氧老化试验静态拉伸试验方法(negISO1431/1：80)HG/T2812—1996软木橡胶密封制品第—部分：变压器及高压电器类用3要求
3.1变压器用橡胶材料所用原材料及制造工艺应符合有义技术文件的规定，3.2材料的物理性能要求见表1.
中华人民共和国化学下业部1007-04-71址准序号
硬度。邵尔A度
拉伸强度，MPa
拉断伸长率，%
玉缩永久变形：

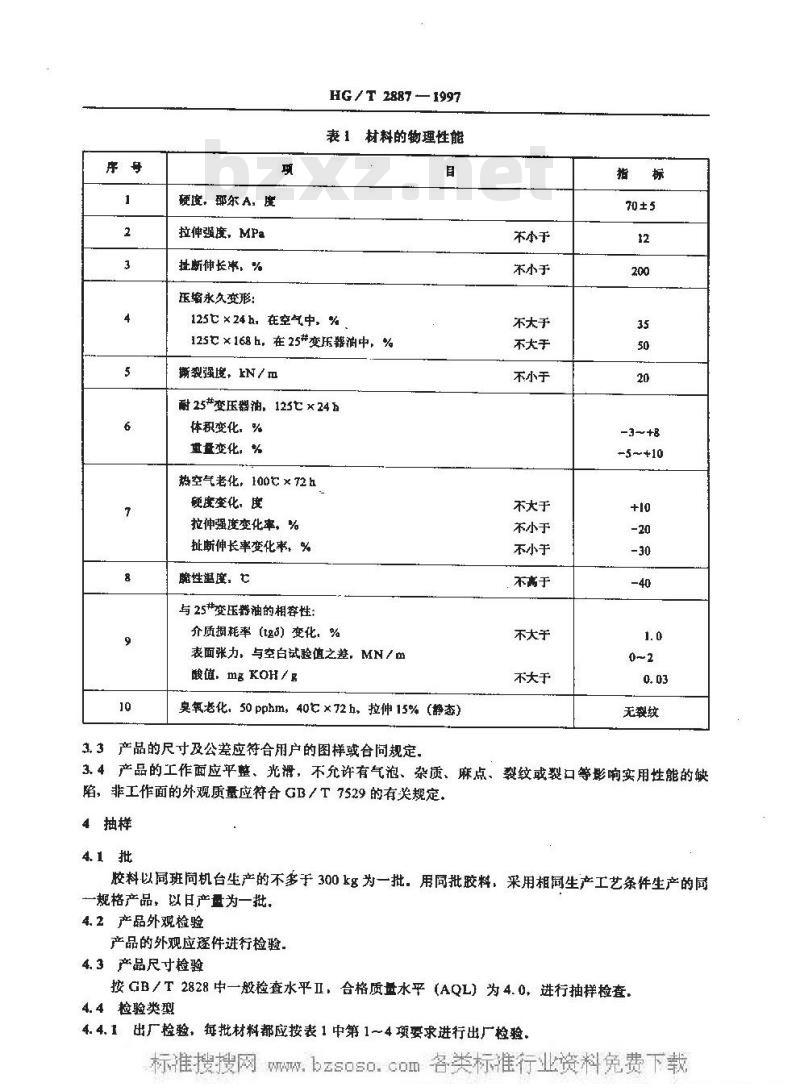

HG/ T 2887 —1997
表 1 材料的物理性能
125×24h，在空气中，%
125×168h，在25#变压器油中，%撕裂强度，kN/m
耐25#变压器油，125×24h
体积变化，%
重盘变化，%
热空气老化，100℃×72h
度变化，度
拉伸强度变化率。%
扯断伸长率变化率，%
脆性温度，
与25*变压油的相容性：
介质损耗率（tg）变化，%
表面张力，与空白试验值之差，MN/m酸值, mg KOH / g
臭氧老化，50pphm，40℃×72h，拉伸15%（静态）3.3产品的尺寸及公差应符合用户的图样或合问规定，不小于
不小于
不大于
不大于
不小于
不大于
不小于
不小于
不高于
不大于
不大于bzxZ.net
-5~+10
无裂纹
3.4产品的工作面应平整、光滑，不允许有气泡、杂质、麻点、裂纹或裂口等影响实用性能的缺陷，非工作面的外观质量应符合GB／T7529的有关规定。4抽样
胶料以同班同机台生产的不多于300kg为一批，用同批胶料，采用相同生产工艺条件生产的同一规格产品，以日产量为一批，4.2产品外观检验
产品的外观应逐件进行检验
4.3产品尺寸检验
按GB／T2828中一般检查水平Ⅱ，合格质量水平（AQL）为4.0，进行抽样检查，4.4检验类型
4.4.1出厂检验，每批材料都应按表1中第1～4项要求进行出厂检验。HG/T2887—1997

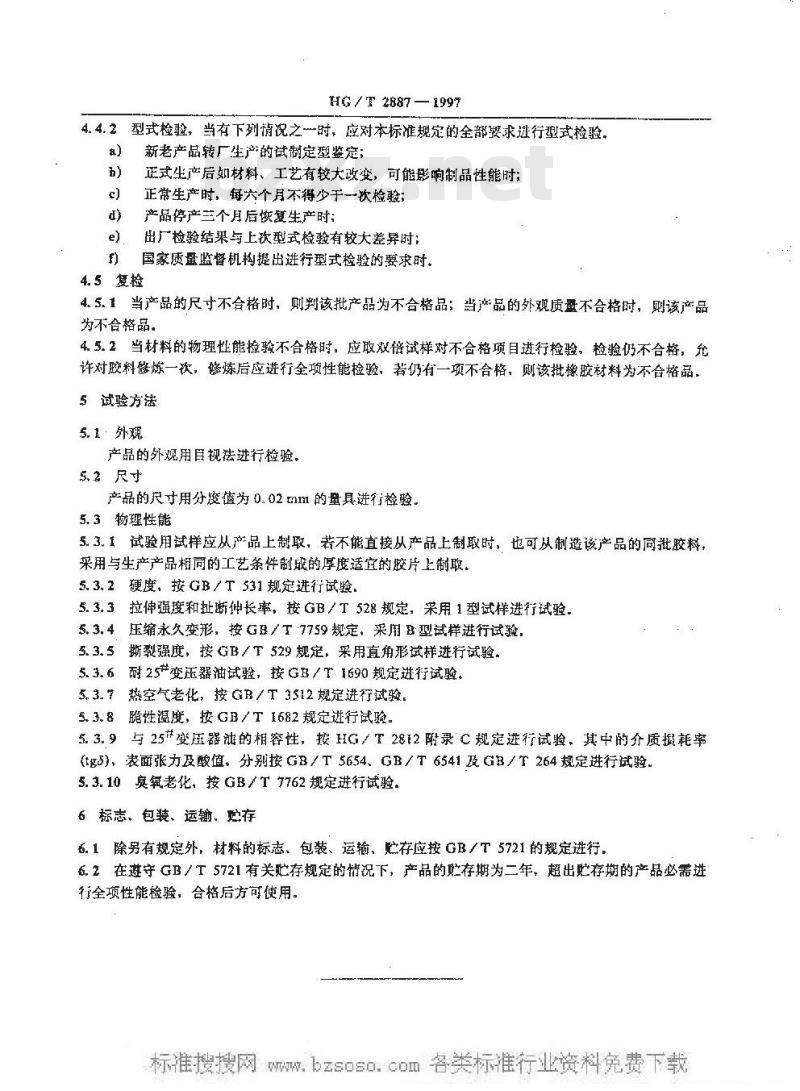

4.4.2型式检验，当有下列情况之一时，应对本标准规定的全部要求进行型式检验，新老产品转厂生产的试制定型鉴定；a)
正式生产后如材料、工艺有较大改变，可能影响制品性能时；正常生产时，每六个月不得少于一次检验；产品停产三个月后恢复生产时：出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。4.5复检
4.5.1当产品的尺寸不合格时，则判该批产品为不合格品；当产品的外观质量不合格时，则该产品为不合格品。
4.5.2当材料的物理性能检验不合格时，应取双倍试样对不合格项目进行检验，检验仍不合格，允许对胶料修炼一次，修炼后应进行金项性能检验，若仍有一项不合格，则该批橡胶材料为不合格品，5试验方法
5.1·外现
产品的外观用目视法进行检验，5,2尺寸
产品的尺寸用分度值为0.02mm的量具进行检验。5.3物理性能
5.3.1试验用试样应从产品上制取，若不能直接从产品上制取时，也可从制造该产品的同批胶料，采用与生产产品相同的工艺条件制成的厚度适宜的胶片上制取。5.3.2硬度，按GB/T531规定进行试验，5.3.3拉伸强度和扯断伸长率，按GB／T528规定，采用1型试样进行试验，5.3.4压缩永久变形，按GB／T7759规定，采用B型试样进行试验，5.3.5撕裂强度，按GB／T529规定，采用直角形试样进行试验5.3.6耐25#变压器油试验，按GB／1690规定进行试验。5.3.7热空气老化，按GB/T3512规定进行试验。5.3.8跪性度，按GB／T1682规定进行试验。5.3.9与25#变压器油的相容性，按HG／T2812附录C规定进行试验，其中的介质摄耗率(tg§)，表面张力及酸值、分别按GB/T5654、GB/T6541及GB/T264规定进行试验。5.3.10真氧老化，按GB/T7762规定进行试验6标志，包装、运输。独存
6.1除另有规定外，材料的标志，包装、运输，贮存应按GB/T5721的规定进行6.2在避守GB／T5721有关贮存规定的情况下，产品的贮存期为二年，超出贮存期的产品必需进行全项性能检验，合格后方可使用。中华人民共和国
化工行业标准
变压器用橡胶材料
HG/T 2887 - 1997
编辑化工行业标准编辑出版组
(化工部标准化研究所)
邮政编码：100011
印刷化汇部标准化研究所
版权专有不得翻印
开本.880×12301／16，印张路字数70001997年10月第一版
1997年11月第一次印别
印数1 300
工本报4. 00 示
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
