【化工行业标准(HG)】 橡胶配合剂 陶土 总锰含量的测定

HG / T 2879. 6 - 1997

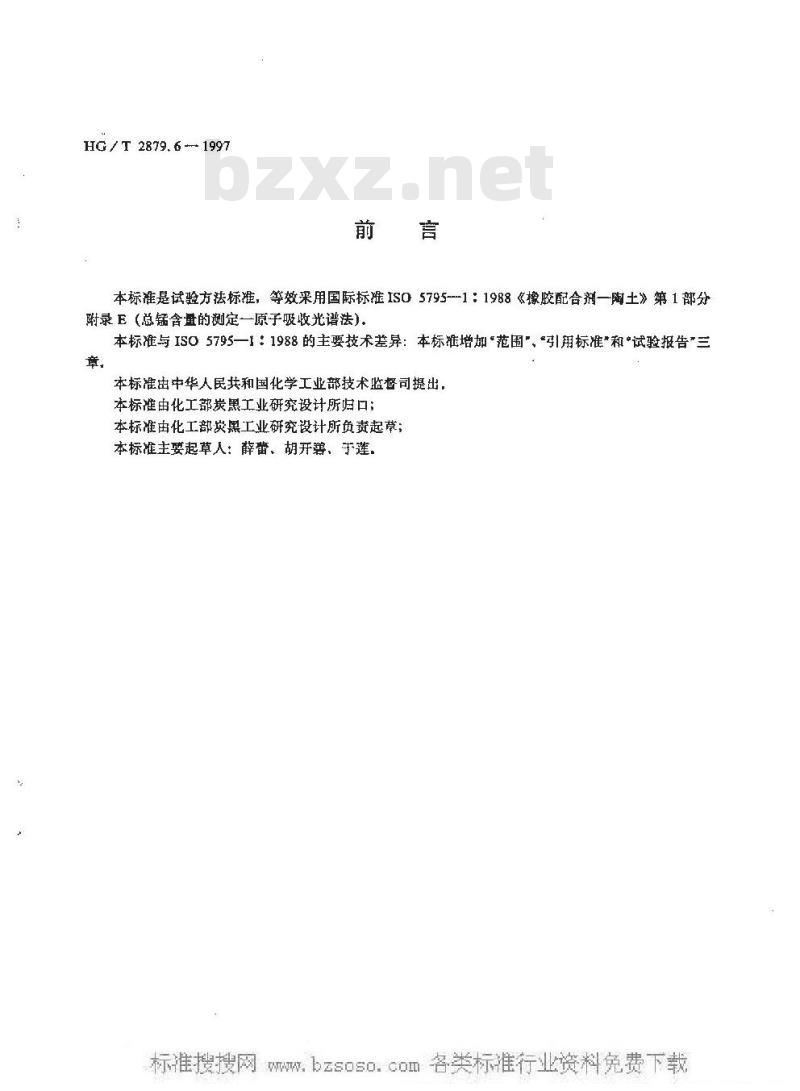

本标准是试验方法标准，等效采用国际标准IS0 5795--1：1988《橡胶配合剂一陶土》第1部分附录E（总锰含量的测定一原子吸收光谱法），本标准与IS05795一1：1988的主要技术差异：本标准增加范围\\引用标准\和试验报告\三章
本标准由中华人民共和国化学工业部技术监督司提出，本标准由化工部炭黑工业研究设计所归口；本标准由化工部炭黑工业研究设计所负责起草；本标准主娶起草人：薛蕾、胡开碧、于莲，HG/T2879.6—1997
ISO前言
ISO（国际标准化组织）是一个世界性的各国家标准困体（ISO成员团体）的联合机构：制订国际标准的工作通常由ISO各技术委员会进行，凡对已建立技术委员会的基专业感兴趣的成员团体都有权参加该委员会。与ISO有联系的各政府的或非政府机构的国际组织也可参此项工作。在所有电气技术标准方面、ISO与国际电工委会（IEC）进行密切合作，国际标准鼓ISO理事会采纳前，由技术委员会将国际标准草案寄送给各成员团体进行投票，按IS0要求至少75%成员团体投赞成票，才能正式通过.国际标准ISO5795—1由ISO/TC45橡胶和橡胶制品标准化技术委员会制订ISO5795.总标准题为橡胶配合剂一陶土，包括下面三部份，一第1部份：试验方法（非橡胶试验）一第2部份：橡胶试验
第3部份：技术条件
附录A到F是ISO5795的组成部份
1988年发布第一版。

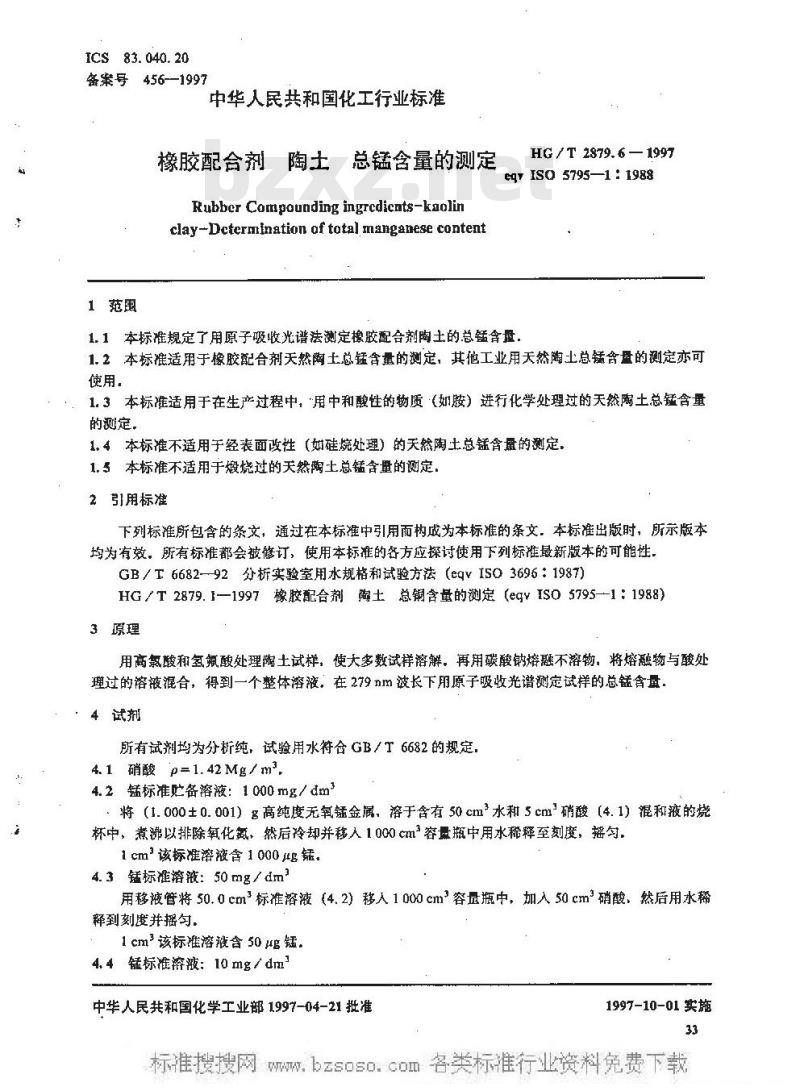

ICS83. 040. 20
备案号456--1997
中华人民共和国化工行业标准
橡胶配合剂陶士总锰含量的测定Rubber Compounding ingrcdicnts-kaolinclay-Dctermination af tatal manganese content1范围
HG /T 2879.6—1997
q1SO5795—1:1988
1.1本标准规定了用原子吸收光谱法测定橡胶配合剂陶土的总锰含量，1.2本标准适用于橡胶配合剂天然土总锰含量的测定，其他工业用天然陶土总锰含盘的测定亦可使用。
1.3本标准适用于在生产过程中，用中和酸性的物质（如胺）进行化学处理过的天然陶土总锰含量的测定，
1.4本标准不适用于经表面改性（如硅烷处理）的天然陶土总锰含量的测定，1.5本标准不适用于焕烧过的天然离上总锰含量的测定，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB／T6682-92分析实验室用水规格和试验方法（egyISO3696：1987)HG/T2879.I—1997橡胶配合剂陶土总含量的测定（egVISO5795-1：1988）3原理
用高氯酸和氢氟酸处理陶土试样，使大多数试样溶解。再用碳酸钠熔融不溶物，将熔融物与酸处理过的溶液混合，得到一个整体溶液，在279nm波长下用原子吸收光谱测定试样的总锰含量，试剂
所有试剂均为分析纯，试验用水符合 GB/ T6682的规定，4.1硝酸p=1.42Mg/m2,
4.2锰标准贮备溶液：1000mg/dm将（1.000±0.001）g高纯度无氧锰金属，溶于含有50cm2水和5cm2硝酸（4.1）混和液的烧杯中，煮沸以排除氧化氨，然后冷却并移人1000 cm2容量瓶中用水稀释至刻度，摇匀，1 cm该标准溶液含1 000 μg锰。4.3锰标准溶液：50mg/dm2
用移液管将50.0cm标准溶液（4.2）移入1000cm容量瓶中，加入50cm2硝酸、然后用水稀释到刻度并摇勾
1cm2该标准溶液含50锰，
4.4锰标准溶液：10mg/dm
中华人民共和国化学工业部1997-04-21批准1997-10-01实施

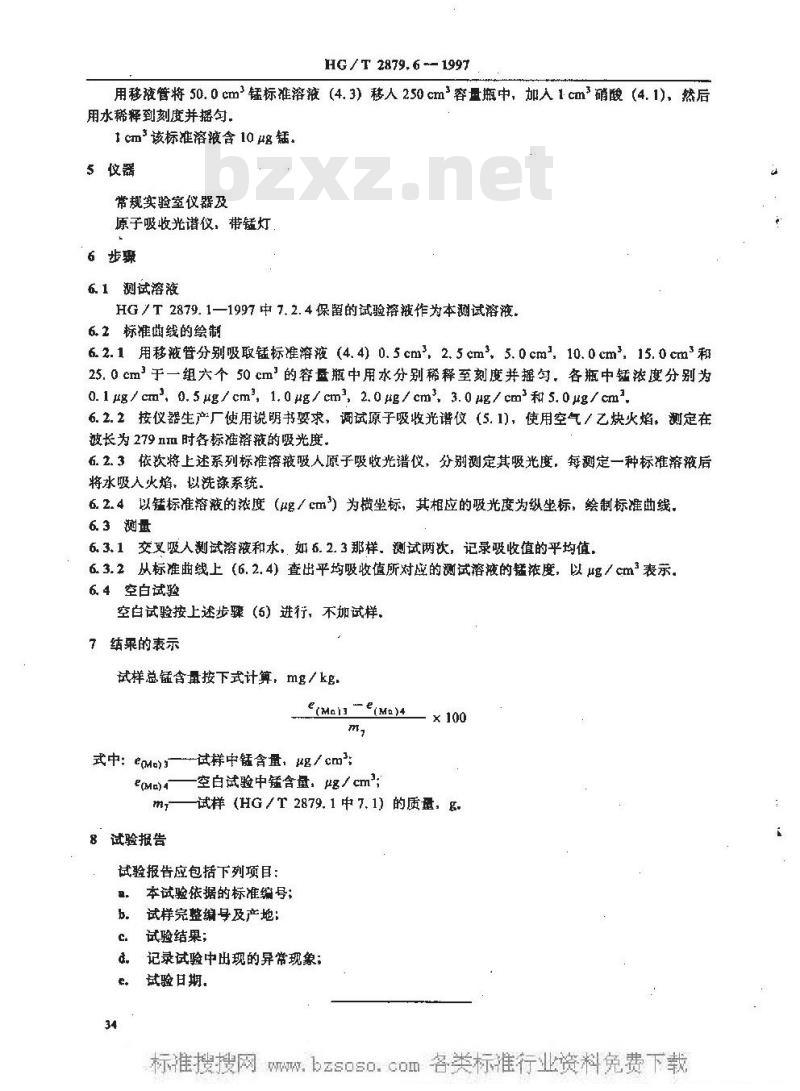

HG / T 2879. 6 -- 1997
用移液管将 50.0 cm锰标准溶液(4.3)移人 250 cm*容量瓶中，加入 1 cm2硝酸（4. 1)然后用水稀释到刻度并摇勾
1 cm该标准溶液含10 g锰，
5仗器
常规实验室仪器及
原子吸收光谐仪，带锰灯
6步骤
6. 1 测试溶液
HG/T2879.1—1997中7.2.4保留的试验溶液作为本测试溶液。6.2标准曲线的绘制
6.2. 1 用移液管分别吸取锰标准溶液(4.4）0.5 cm3，2.5 cm，5.0 cm2，10.0 cm2，15. 0 cm3和25. 0 cm2于一组六个50 cm2的容量瓶中用水分别稀释至刻度并摇匀，各瓶中钙浓度分别为0. 1 μg / cm, 0. 5μg/ cm*, 1. 0 μg/ cm, 2. 0 μg / cm3, 3. 0 μg / cm*和 5. 0 μg / cm6.2.2按仪器生产厂使用说明书要求，调试原子吸收光谱仪（5.1)，使用空气／乙炔火焰，测定在波长为279 ⅡIⅡ 时备标准溶液的吸光度，石.2.3依次将上述系列标准溶液吸人原子吸收光谱仪，分别测定其吸光度，每测定一种标准溶液后将水吸入火焰、以洗涤系统。
6.2.4以锰标准溶液的浓度（ug／cm3）为横坐标，其相应的吸光度为纵坐标，绘制标准曲线，6. 3测量
6.3.1交叉吸人测试溶液和水，如6.2.3那样。测试两次，记录吸收值的乎均值，6.3.2从标准曲线上（6.2.4）查出平均吸收值所对应的测试溶液的锰浓度，以g/cm表示。6.4空白试验
空白试验按上述步骤（6）进行，不如试样。7结果的表示
试样总锰含量按下式计算，mg／kge(Mal \-e(Ma)4
式中：e(Ma)3—-试样中锰含量，μg/cm：e(ma)——空白试验中锰含量，μg/cm;×100
试样（HG/T2879.1中7.1）的质量，g.m
8试验报告
试验报告应包括下列项目：
本试验依据的标准编号；
试样完整编号及产地：
试验结果；
记录试验中出现的异常现象；免费标准bzxz.net
拭验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
