【化工行业标准(HG)】 搪玻璃泵用机械密封技术条件

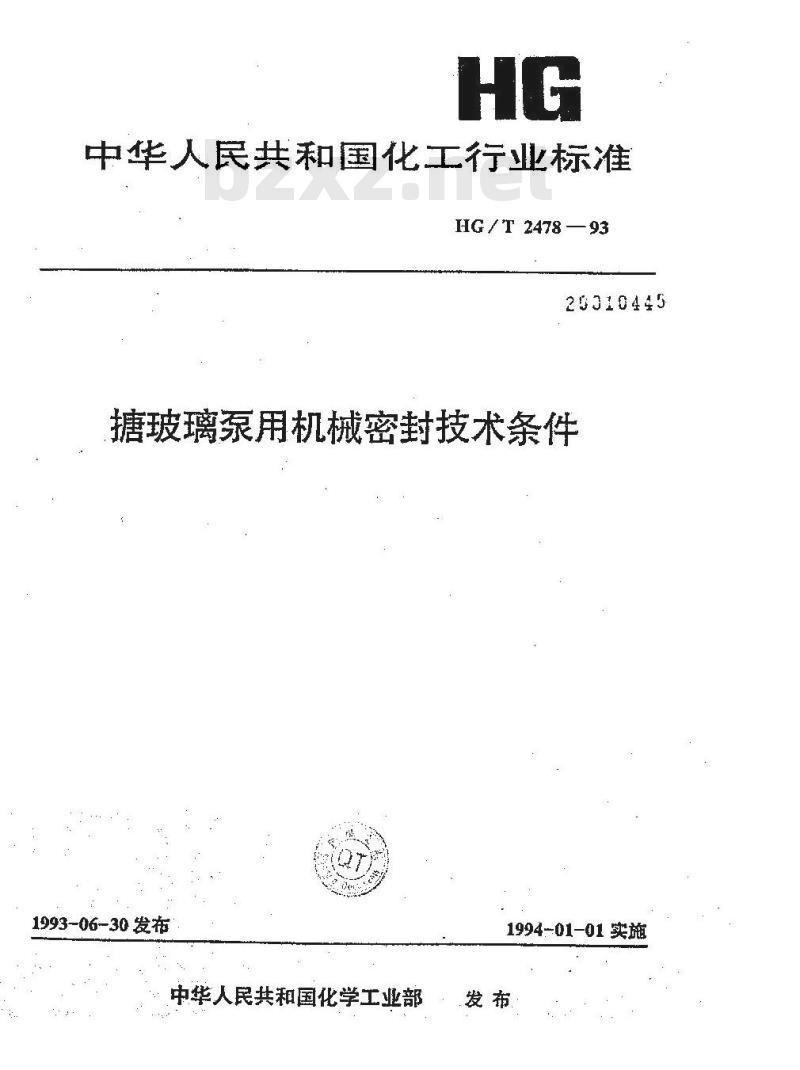

中华人民共和国化工行业标准
HG/T 2478—93
25310445
糖玻璃泵用机械密封技术条件
1993-06-30发布
中华人民共和国化学工业部
1994-01-01实施
中华人民共和国化工行业标准
糖玻璃泵用机械密封技术条件

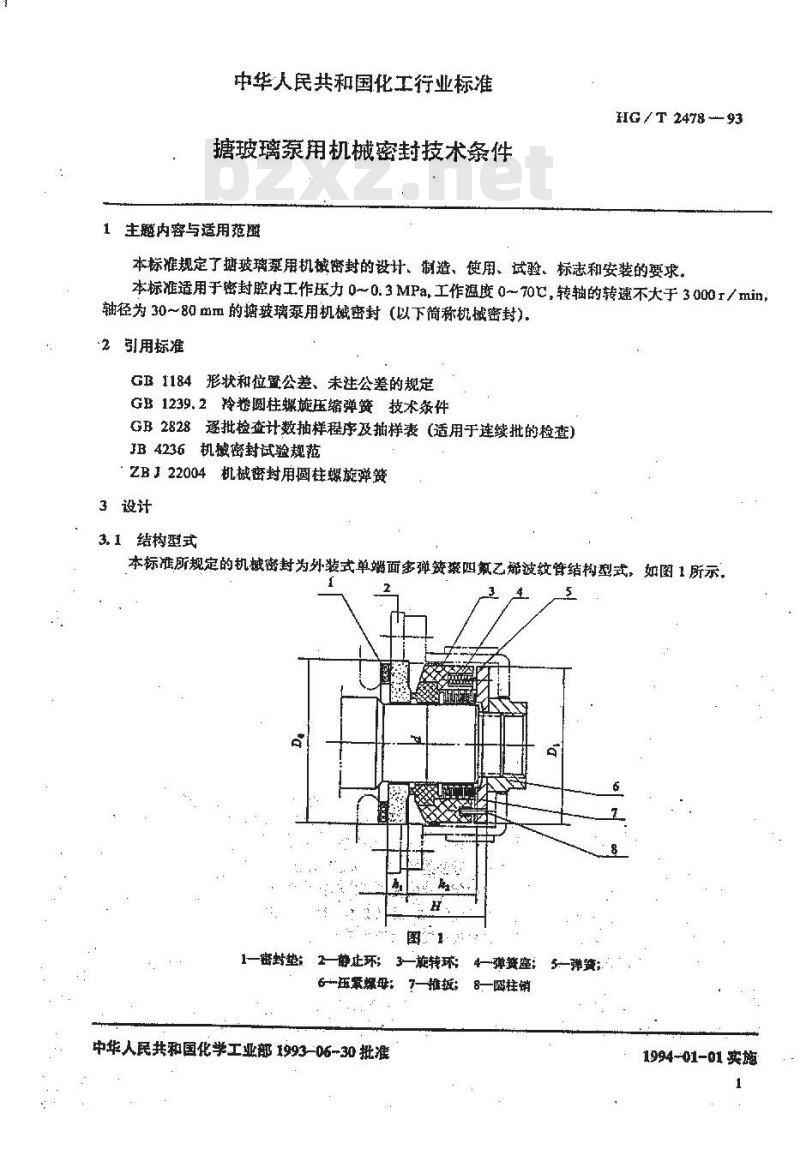

主题内容与适用范画
HG/T247893
本标准规定了摘玻璃泵用机械密封的设计、制造、使用、试验。标志和安装的要求，本标准适用于密封腔内工作压力00:3MPa,工作温度0～700，转轴的转速不大于30001/min，轴径为30～80mm的搁玻璃泵用机械密封（以下简称械密封）2引用标准
GB1184形状和位暨公差、未注公差的规定GB1239.2冷卷圆柱螺璇压缩弹簧技水条件GB2828逐批检查计数抽样程序及描样表（适用于连续批的检查）JB4236机械密封试验规范
ZB122004机械密封用圆柱螺旗弹贫3设计bzxZ.net
3.1结构型式
本标准所规定的机械密封为外装式单端面求弹贫滚四氧乙烯波纹管结构型式，如图1所示图
一密封垫2静止环；3—旅转环：4—弹资座5弹筑；6压军螺母：7—推扳；8一圆柱销中华人民共和国化学工业部1993-06-30批准1994-01-01实施

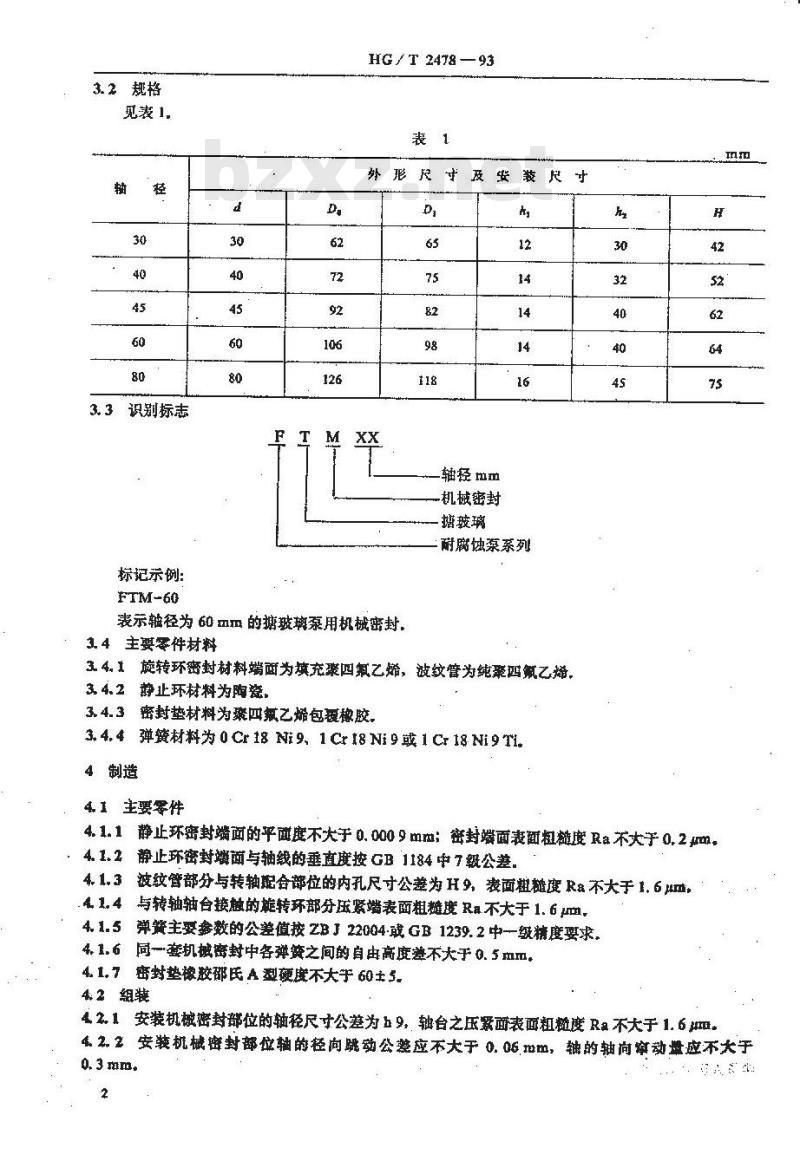

3.2规格
见表1，
识剃标志
标记示例：
FTM-60
HG/T248—93
外形R守及安装尺寸
轴经m
机械密封
掂玻璃
耐腐蚀泵系列
表示轴径为60mm的塘玻璃泵用机械密封.3.4主要零件材料
34.1旋转环密封材料端面为填充聚四氟乙烯，波纹管为纯聚四氟乙烯，34.2静止环材料为陶资，
3.4.3密封垫材料为臻四氟乙烯包摄橡胶3,4.4弹簧材料为0Cr18Ni9、1Cr18Ni9或1Cr18Ni9Ti.4制造
4.1主要零件
4.1.1静止环密封端面的平面度不大于0.0009mm：密封端面表面粗植度Ra不大于0.2m：4.1.2静止环密封端面与轴线的垂直度按GB1184中7级公差，4. 1.3波纹管部分与转轴起会位的内孔尺寸公差为 H 9，表面粗髓度 Ra 不大于 1.6 um.41.4与转轴轴台接触的能转环部分压紧端表面粗糙度Ra.不大于1.6m，4.1.5弹餐主要参数的公差值按ZBJ22004·或GB1239.2中一级精度要求，4.1.6同一套机密封中各弹贫之间的自由高度避不大于0.5mm。4.1.7密封垫像胶邵氏A型硬度不大于60去3.4.2组装
4.2.1安装机被密封部位的轴径尺寸公差为h9,轴台之压紧面表面粗糙度Ra不大于1.6。42.2安装机械密封部位轴的轻向动公募应不大于0.06世m，0. 3 mm.
轴的轴尚牵动盘应不大于
HG /T 2478 --93

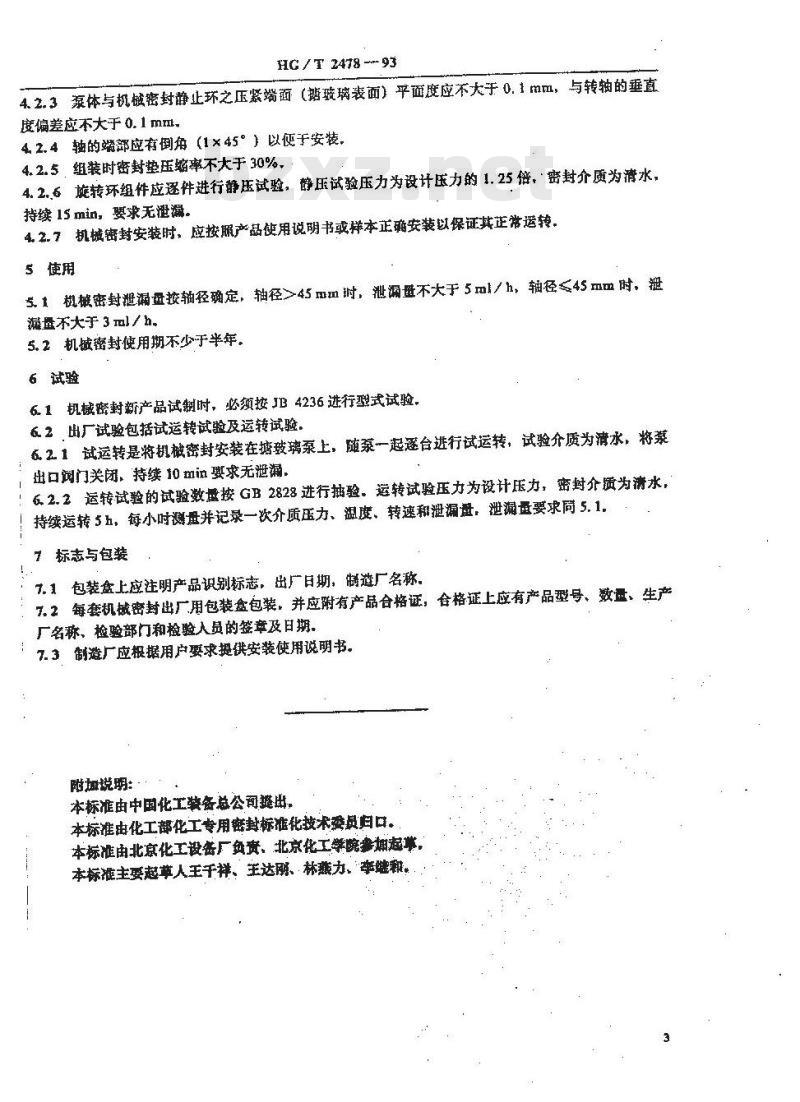

4.2.3泵体与机密封静止环之压紧端面（菇玻璃表面）平面度应不大于0.1mm，与转轴的垂直度偏差应不大于0.1mm，
4.2.4轴的罐部应有倒角（1×45°）以便于安装，4.2.5组装时密封垫压缩率不大于30%，4.2.6旋转环组件应逐件进行静压试验，静压试验压力为设计力的1.25偿，密封介质为清水，持续15min，要求无泄漏。
4.2.7机械密封安装时，应按照产品使用说明书或样本正确安装以保证其芷常运转，5使用
5.1机械密封泄漏盘按轴径确定，轴径45mm时，泄漏量不大于5ml/h，轴径≤45mm时，泄漏盘不大于3al/h.
5.2机城密封使用期不少于半年。6试验
6.1机械密封新产品试制时，必须按JB4236进行型式试验，62出厂试验包括试运转试验及运转试验，6.21试运转是将机械密封安装在塘玻璃泵上，随泵一起逐台进行试运转，试验介质为清水，将蔡出口阅门关闭，持续10m证要求无泄漏，62.2运转试验的试验数量按GB2828进行抽验。运转试验压力为设计压力，密封介质为清水，持续运转5h，每小时测量盘并记录一次介质压力、温度、转速和泄漏盘，泄漏量要求同5.1.7标志与包装
了.1包装盒上应注明产品识别标志，出广日期，制造厂名称7.2每套机械密封出厂用包装盒包装，并应附有产品合格证，合格证上应有产品型号、数量、生产厂名称、检验部门和检验人员的签章及日期7.3制避厂应报据用户要求提供安装使用说明书，附加税明：
本标准由中国化工装备总公司整出本标准由化工部化工专用密封标准化技术爱员妇口。本标准由北京化工设备厂负资，北京化工学晚参如起掌，本标准主耍起草人王于祥、主达刚、林燕力、牵继翻。
