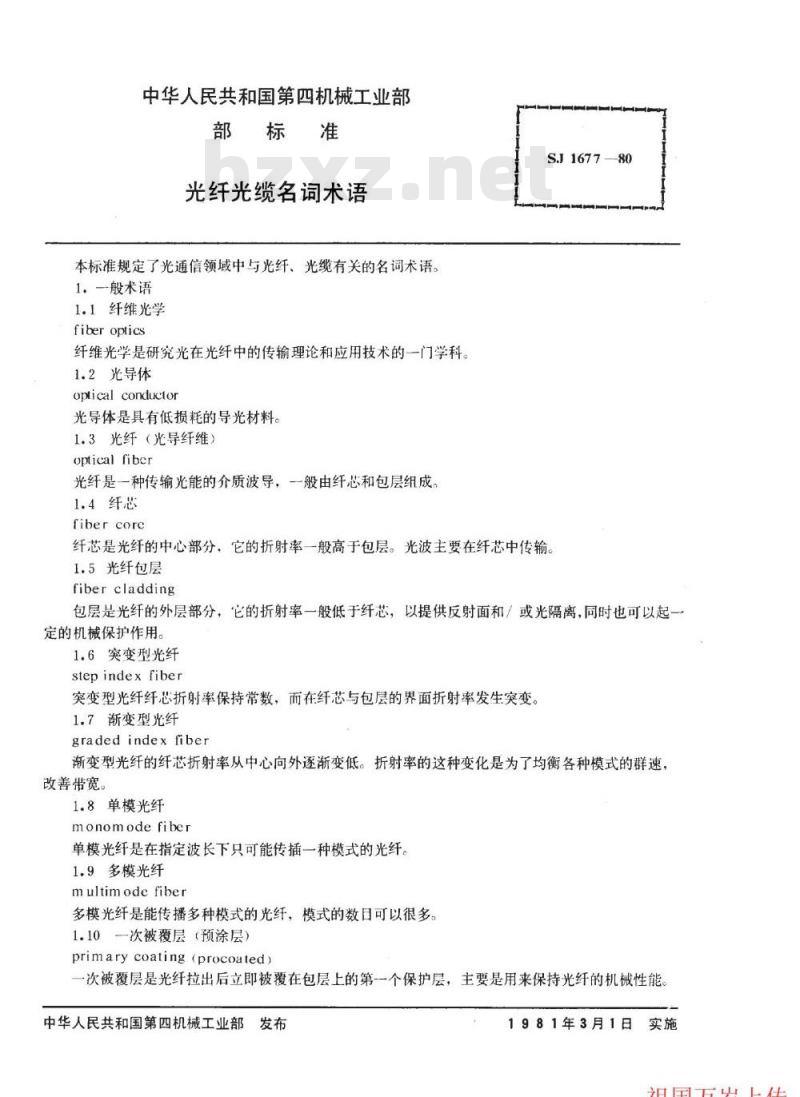

中华人民共和国第四机械工业部部标准
光纤光缆名词术语
SJ1677-80
中华人民共和国第四机械工业部部标准
光纤光缆名词术语
本标准规定了光通信领域中与光纤、光缆有关的名词术语1.一般术语
1.1纤维光学
fiber optics
纤维光学是研究光在光纤中的传输理论和应用技术的一门学科。1.2光导体
optical conductor
光导体是具有低损耗的导光材料。1.3光纤（光导纤维）
optical fiber
光纤是一种传输光能的介质波导，一般由纤芯和包层组成。1.4纤芯
fiber corc
S.J167780
纤芯是光纤的中心部分，它的折射率一般高于包层。光波主要在纤芯中传输。1.5光纤包层
fiber cladding
包层是光纤的外层部分，它的折射率一般低于纤芯，以提供反射面和/或光隔离，同时也可以起一定的机械保护作用。
1.6突变型光纤
stepindex fiber
突变型光纤纤芯折射率保持常数，而在纤芯与包层的界面折射率发生突变。1.7渐变型光纤
graded indexfiber
渐变型光纤的纤芯折射率从中心向外逐渐变低。折射率的这种变化是为了均衡各种模式的群速，改善带宽。
1.8单模光纤
monomode fiber
单模光纤是在指定波长下只可能传插一种模式的光纤。1.9多模光纤
multimodefiber
多模光纤是能传播多种模式的光纤，模式的数日可以很多。1.10一次被覆层（预涂层）
primarycoating(procoated)
一次被覆层是光纤拉出后立即被覆在包层上的第一个保护层，主要是用来保持光纤的机械性能中华人民共和国第四机械工业部发布1981年3月1日
祖国万岁上传
共页第2页

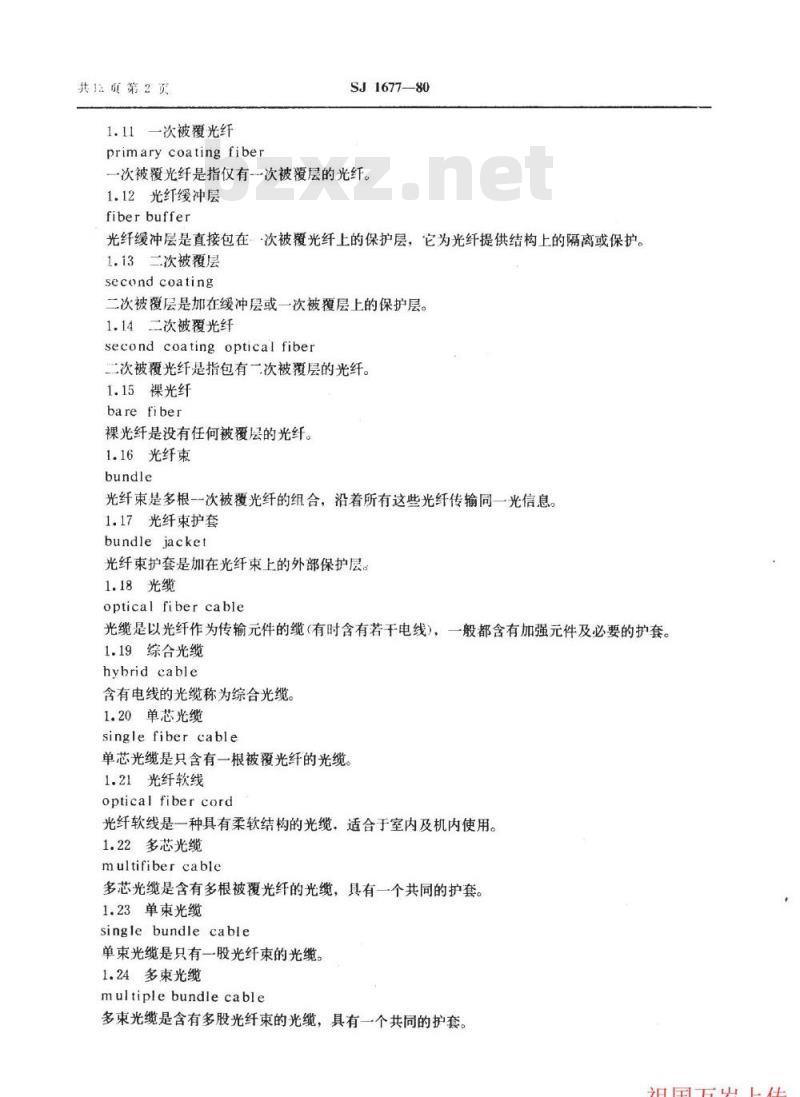

1.11一次被覆光纤
primary coating fiber
SJ1677—80
一次被覆光纤是指仅有一次被覆层的光纤。1.12光纤缓冲层
fiberbuffer
光纤缓冲层是直接包在次被覆光纤上的保护层，它为光纤提供结构上的隔离或保护。1.13二次被覆层
second coating
二次被覆层是加在缓冲层或一次被覆层上的保护层。1.14二次被覆光纤
second coating optical fiber二次被覆光纤是指包有一次被覆层的光纤。1.15裸光纤
barefiber
裸光纤是没有任何被覆层的光纤。1.16光纤束
bundle
光纤束是多根一一次被覆光纤的组合，沿着所有这些光纤传输同一光信息。1.17光纤束护套
bundle jacket
光纤束护套是加在光纤束上的外部保护层。1.18光缆
optical fiber cable
光缆是以光纤作为传输元件的缆（有时含有若干电线），一般都含有加强元件及必要的护套。1.19综合光缆
hybrid cable
含有电线的光缆称为综合光缆。1.20单芯光缆
single fiber cable
单芯光缆是只含有一根被覆光纤的光缆。1.21光纤软线
optical fiber cord
光纤软线是一种具有柔软结构的光缆，适合于室内及机内使用。1.22多芯光缆
multifiber cable
多芯光缆是含有多根被覆光纤的光缆，具有一个共同的护套。1.23单束光缆
single bundle cable
单束光缆是只有一股光纤束的光缆。1.24多束光缆
multiple bundle cable
多束光缆是含有多股光纤束的光缆，具有一个共同的护套。祖国万岁上传

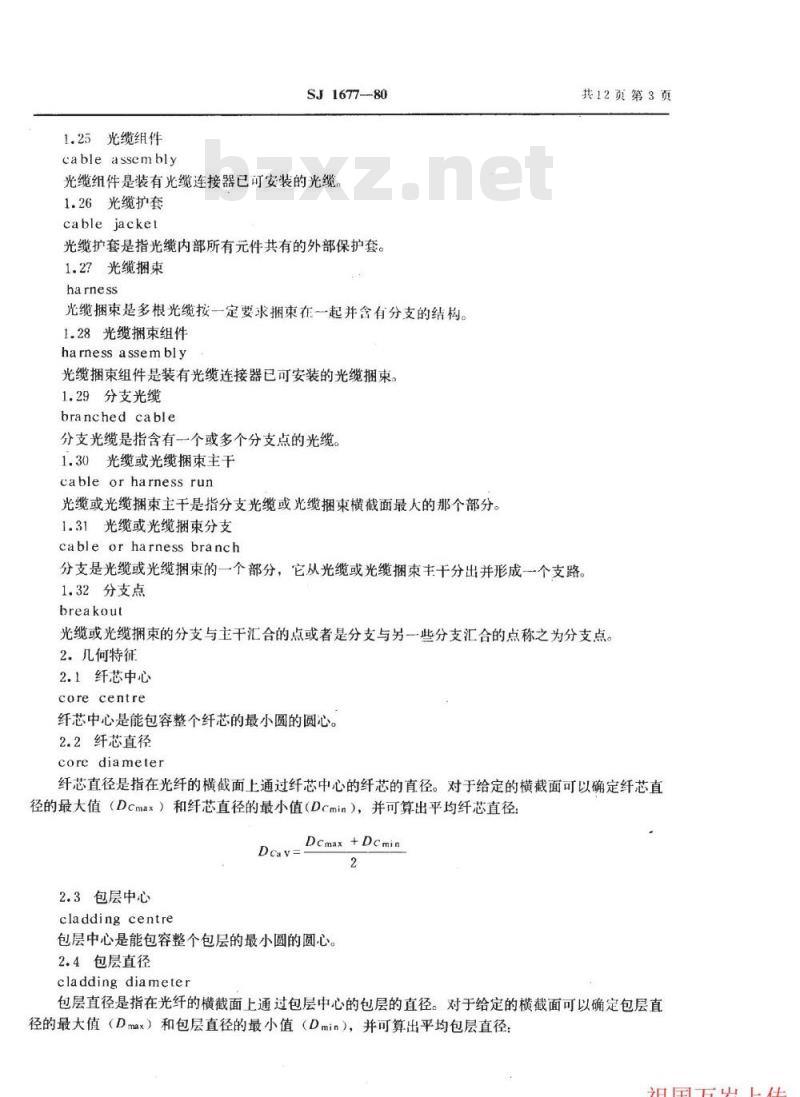

1.25光缆组件
cable assembly
S.J1677--80
光缆组件是装有光缆连接器已可安装的光缆1.26光缆护套
cable jacket
光缆护套是指光缆内部所有元件共有的外部保护套。1.27光缆捆束
harness
光缆捆束是多根光缆按一定要求捆束在一起并含有分支的结构。1.28光缆捆束组件
harnessassembly
光缆捆束组件是装有光缆连接器已可安装的光缆捆束。1.29分支光缆
branched cable
分支光缆是指含有一个或多个分支点的光缆。1.30光缆或光缆捆束主干
cable or harness run
光缆或光缆捆束主干是指分支光缆或光缆捆束横截面最人的那个部分。1.31光缆或光缆捆束分支
cableorharnessbranch
共12页第3页
分支是光缆或光缆捆束的一个部分，它从光缆或光缆捆束主干分出并形成一个支路。1.32分支点
breakout
光缆或光缆捆束的分支与主干汇合的点或者是分支与另一些分支汇合的点称之为分支点。2.几何特征
2.1纤芯中心
core centre
纤芯中心是能包容整个纤芯的最小圆的圆心。2.2纤芯直径
core diameter
纤芯直径是指在光纤的横截面上通过纤芯中心的纤芯的直径。对于给定的横截面可以确定纤芯直径的最大值（Dcmax）和纤芯直径的最小值（Dcmin），并可算出平均纤芯直径Dcay
2.3包层中心
cladding centre
Dcmax +Dcmin
包层中心是能包容整个包层的最小圆的圆心。2.4包层直径
cladding diameter
包层直径是指在光纤的横截面上通过包层中心的包层的直径。对于给定的横截面可以确定包层直径的最大值（Dmax）和包层直径的最小值（Dmin），并可算出平均包层直径：祖国万岁上传
共12页第4页

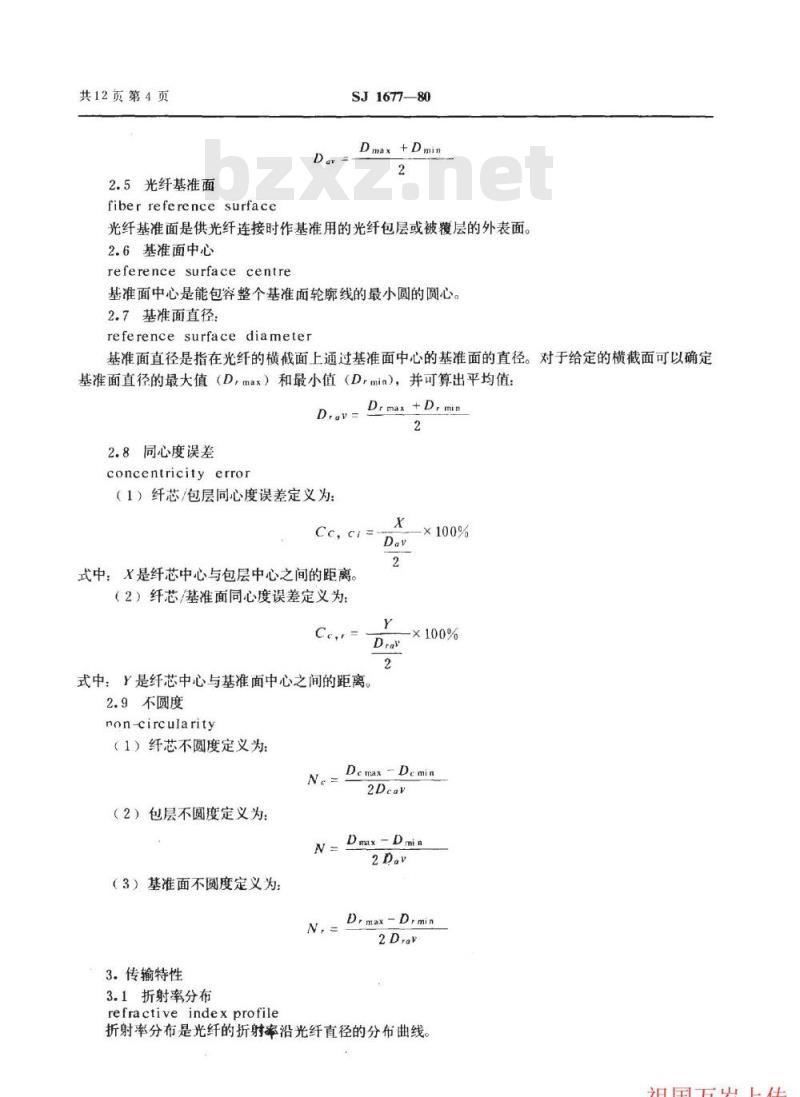

2.5光纤基准面bZxz.net
fiber reference surface
SJ1677-80
Dmax+Dmin
光纤基准面是供光纤连接时作基准用的光纤包层或被覆层的外表面。2.6基准面中心
reference surface centre
基准面中心是能包容整个基准面轮廓线的最小圆的圆心。2.7基准面直径：
reference surface diameter
基准面直径是指在光纤的横伐面上通过基准面中心的基准面的直径。对于给定的横截面可以确定基准面直径的最大值（D，max）和最小值（Drmin），并可算出平均值：Drav
2.8同心度误差
concentricity erron
（1）纤芯/包层同心度误差定义为：Drmax +D, min
式中：X是纤芯中心与包层中心之间的距离。（2）纤芯/基准面同心度误差定义为：Cc.
式中：Y是纤芯中心与基准面中心之间的距离2.9不圆度
non-circularity
（1）纤芯不圆度定义为：
（2）包层不圆度定义为：
×100%
DemaxDemin
Dmax-Dmin
（3）基准面不圆度定义为：
3.传输特性
3.1折射率分布
refractive index profile
Drmax-Drmin
折射率分布是光纤的折射率沿光纤直径的分布曲线。祖国万岁上传
3.2突变折射率分布
stepindexprofile
SJ1677--80
共12页第5页
突变折射率分布指在纤芯折射率保持常数而在纤芯/包层界面上折射率发生突变的那种分布。3.3渐变折射率分布
gradedindexprofile
渐变折射率分布指折射率在纤芯是逐渐变化的一种分布。对圆形截面的光纤而言，主要的一种分布能写成：
式中：α是纤芯半径；ni和n2分别是纤芯中心的折射率和包层的折射率：是从纤芯中心算起的径4=nt-n2）
向距离：α是折射率分布参数；4是相对折射率差（n1
3.4抛物线型分布
parabolic profile
抛物线型分布指光纤的折射率在纤芯以抛物线型式变化的分布[1-4(门
n(r)=nl
式中符号的意义同3.3条。
.3.5理论数值孔径
theoretical numericalaperture理论数值孔径指光纤接收注入光的特性，规定为：NA=nosing
式中：n。为入射光所在媒质的折射率；9。为光纤的接收角（孔径角）。当子午入射光的入射角小于或等于。时，光线可在光纤内传播，如果入射角大于a，入射光将不能传播。光纤的数值孔径由纤芯及包层的折射率决定，其关系式为：NA=（n-n)
式中：ni和n2分别是纤芯和包层的折射率（对渐变型光纤而言，n1是指纤芯中的最大折射率）。3.6有效数值孔径
effective numerical aperture有效数值孔径是根据包含90%光功率的锥体的项角来定义的，它可以通过接收图形或输出图形的测量导出。
NA（90%光功率）=sino
式中：是输出（或输入）光锥的轴线与包含90%总输出（或输入）光功率的锥体母线之间的夹角。有时按10%光强定义：
NA（10%光强）=sing
式中：9'是接收或输出图形中测试光强为最大光强的10%处的顶角的一半。3.7稳态数值孔径
equilibrium numerical aperture稳态数值孔径是在稳态条件下测得的有效数值孔径。3.8稳态
equilibriumcondition
祖国万岁上传
共12页第6页
SJ1677—80
稳态是能量在各个不同的传输模式间达到稳定分布所对应的状态。3.9模式耦合
mode coupling
模式耦合是指在各种模式之间光功率的相互交换。3.10有效纤芯
effective core
在预定激励条件下，对一定长度的光纤输出端横截面而言，有效纤芯是指由光强等于最大光强的若干分之一的各点所形成的曲线内的区域。3.11有效纤芯直径
effective core diameter
有效纤芯直径是通过有效纤芯中心的直径。3.12光纤色散
fiber dispersion
光纤的色散是由于光纤的特性引起的光信号畸变，包括模式色散、材料色散和波导色散。3.13模式色散
mode dispersion
由于各种模式的传播速度（群速）不同所引起的光信号畸变称模式色散。3.14材料色散
materialdispersion
由丁光纤材料的折射率随波长而变化所引起的色散称材料色散。3.15波导色散（结构色散）
waveguidedispersion
各个模式的传播常数随波长而变化所引起的色散称波导色散。3.16冲击响应
impulse response
冲击响应是指光纤对8光脉冲的时域响应g（）。当它与光纤的输入光功率P（t）卷积时给出输出光功率P2（1)。
g()￥P(t)=P2(1)
注：5函数光脉冲是指具有有限积分光通量和无限小宽度的光脉冲。3.17基带频率响应
basebandresponse
基带频率响应是指光纤的频域响应，它可定义为下列函数：G(o)=
Pr（o)
式中：P，（）是基带频谱的输入光功率：P，（の）是基带频谱的输出光功率。G（）又称为光纤的传递函数，它的绝对值和幅角分别称为幅度和相位响应。注：在线性系统中光纤的时域和频域特性之间的关系应为：3.18传递函数
transfer function
G（o）=
g(t)exp(-jot)dt
光纤的传递函数是以幅度和相位表示的光纤的频率响应祖国万岁上传
3.19带宽
bandwidth
SJ1677-80
共12页第7页
带宽是指光纤的光功率输出从其最大值下降3分贝时的频率，即半功率点的频率（当以电参数表示时是6分贝点的频率）。
3.20脉冲宽度
pulsewidth
脉冲宽度通常用半值宽或均方根宽表示。3.21光纤吸收
fiberabsorption
光纤吸收是指传输的光能因光纤材料的吸收而转换为热能的现象。3.22光纤散射
fiber scattering
由于光纤内的不均匀或不连续等造成的一部分光能向各个方向辐射的现象。3.23光纤衰减
fiber attenuation
由于吸收和散射等原因引起的光功率的损失。3.24衰减光谱特性
attenuation spectral dependency衰减光谱特性是光纤衰减A（入）对波长入的依赖关系。4.其它
4.1光通道
optical channel
光通道是指一个独立的传输光信息的通道。4.2多路复用
multiplex
多路复用是指在一条光通道内传输多路信息（包括时分复用、波分复用等）。4.3包层模消除器
claddingmodestripper
包层模消除器是使包层模（包层中传输的光能量）尽快衰减的器件。4.4搅模器（混模器）
mode scrambler
搅模器（混模器）是一种与光纤配合使用的装置。其作用是加速模耦合和辐射，使得经过较短的光纤便可达到接近于稳态的模式分布。4.5注入光纤
launching fiber
注入光纤是具有规定特性和长度用于测量光参数的光纤，其目的是保证当光注入到被测光纤时具有良好的重复性并尽可能接近稳态条件。注入光纤的特性和长度，必须按所用测量方法和要测的参数来决定。祖国万岁上传
共12页第8页
附录—
--次被覆光纤
一次被覆层（预涂层）
二次被覆光纤
二次被覆层
分支光缆
分支点
不圆度
包层中心
包层直径
包层模消除器
同心度误差
冲击响应
光导体
光纤（光导纤维）
光纤包层
光纤吸收
光纤色散
光纤束
光纤束护套
光纤软线
光纤衰减
光纤基准面
光纤缓冲层
光纤散射
光缆护套
光缆或光缆捆束分支
光缆或光缆捆束主干
光缆组件
光缆捆束
光缆捆束组件
光通道
有效纤芯
有效纤芯直径
SJ16T7-80
primary coating fiber
primary coating precoated
second coating optical fibersecond coating
branched cable
breakout
non-circularity
cladding centre
cladding diameter
cladding mode stripper
concentricity error
impulse response
opticalconductor
opticalfiber
fiber cladding
fiber absorption
fiber dispersion
bundle
bundle jacket
optical fiber cord
fiberattenuation
fiber reference surface
fiber buffer
fiber scattering
optical fiber cable
cable jacket
cable or harness branch
cable or harness run
cable assembly
harness
harnessassembly
optical channel
effective core
effective core diameter
祖国万岁上传
有效数值孔径
纤芯中心
纤芯直径
纤维光学
传递函数
多芯光缆
多束光缆
多路复用
多模光纤
抛物线型分布
材料色散
折射率分布
注入光纤
波导色散（结构色散）
单芯光缆
单束光缆
单模光纤
脉冲宽度
突变折射率分布
突变型光纤
衰减光谱特性
综合光缆
理论数值孔径
渐变折射率分布
渐变型光纤
基带频率响应
基准面中心
基准面直径
搅模器（混模器）
裸光纤
模式色散
模式耦合
SJ16-80
共12页第9页
effective numerical aperture 3.6fiber core
core centre
core diameter
fiber optics
transfer function
multifiber cable
multiplebundle cable
multiplex
multimode fiber
parabolic profile
material dispersion
refractive indexprofile
laun ching fiber
waveguide dispersion
single fiber cable
single bundle cable
monomode fiber
pulsewidth
bandwidth
step index profile
step index fiber
attenuation spectraldependency3.24画
hybrid cable
theoretical numerical aperture 3.5graded index profile
graded indexfiber
baseband response
reference surface centre
reference surface diameter
mode scrambler
bare fiber
mode dispersion
modecoupling
祖国万岁上传
共12页第10页
稳态数值孔径
SJ1677—80
eruilibrium condition
cquilibrium numerical aperture 3.7祖国万岁上传
附录二
attenuation spectraldependencybandwidth
bare fiber
baseband response
branched cable
breakout
bundle
bundle jacket
cable assembly
cabie jacket
cable or harness branch
cable or harness run
ciadding centre
cladding diameter
cladding mode stripper
concentrcity error
core centre
core diameter
effective core
effective core diameter
effective numerical apertureequilibriumcondition
eguilibrium numerical aperturefiberabsorption
fiber attenuation
fiber buffer
fiber cladding
fiber core
fiber dispersion
fiber optics
fiber reference surface
fiber scattering
graded index fiber
graded index profile
harness
harness assembly
hybrid cable
impulse response
laun ching fiber
SJ1677-80
汉索引
衰减光谱特性
裸光纤
基带频率响应
分支光缆
分支点
光纤束
光纤束护套
光缆组件
光缆护套
光缆或光缆捆束分支
光缆或光缆捆束主干
包层中心
包层直径
包层模消除器
同心度误差
纤芯中心
纤芯直径
有效纤芯
有效纤芯直径
有效数值孔径
稳态数值孔径
光纤吸收
光纤衰减
光纤缓冲层
光纤包层
光纤色散
纤维光学
光纤基准面
光纤散射
渐变型光纤
渐变折射率分布
光缆捆束
光缆捆束组件
综合光缆
冲击响应
注入光纤
共12页第11页
祖国万岁上传
