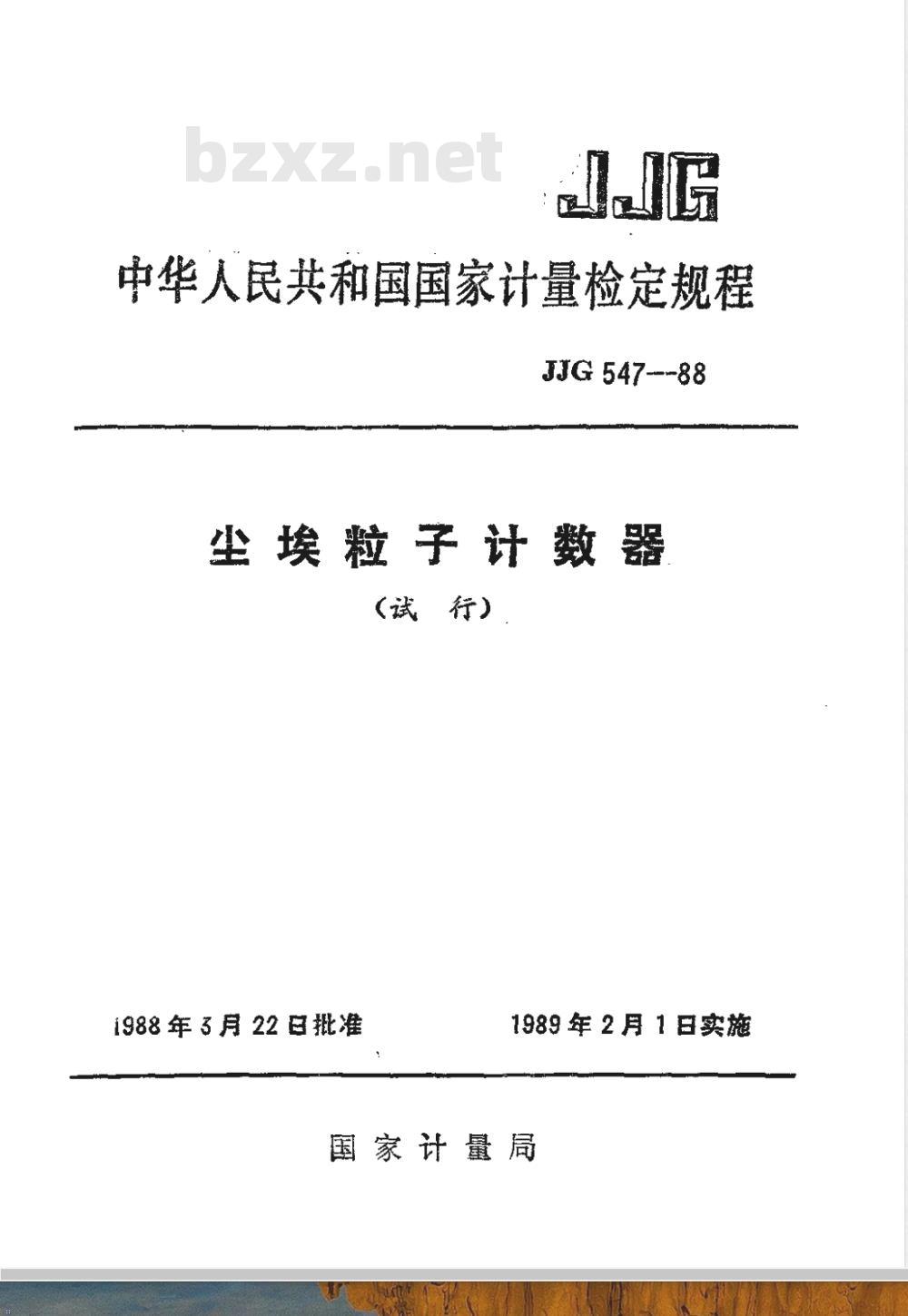

中华人民共和国国家计量检定规程JJG 547---88
尘埃粒子计数器
（试行）
1988年3月22日批准
1989年2月1日实施
国家计量局

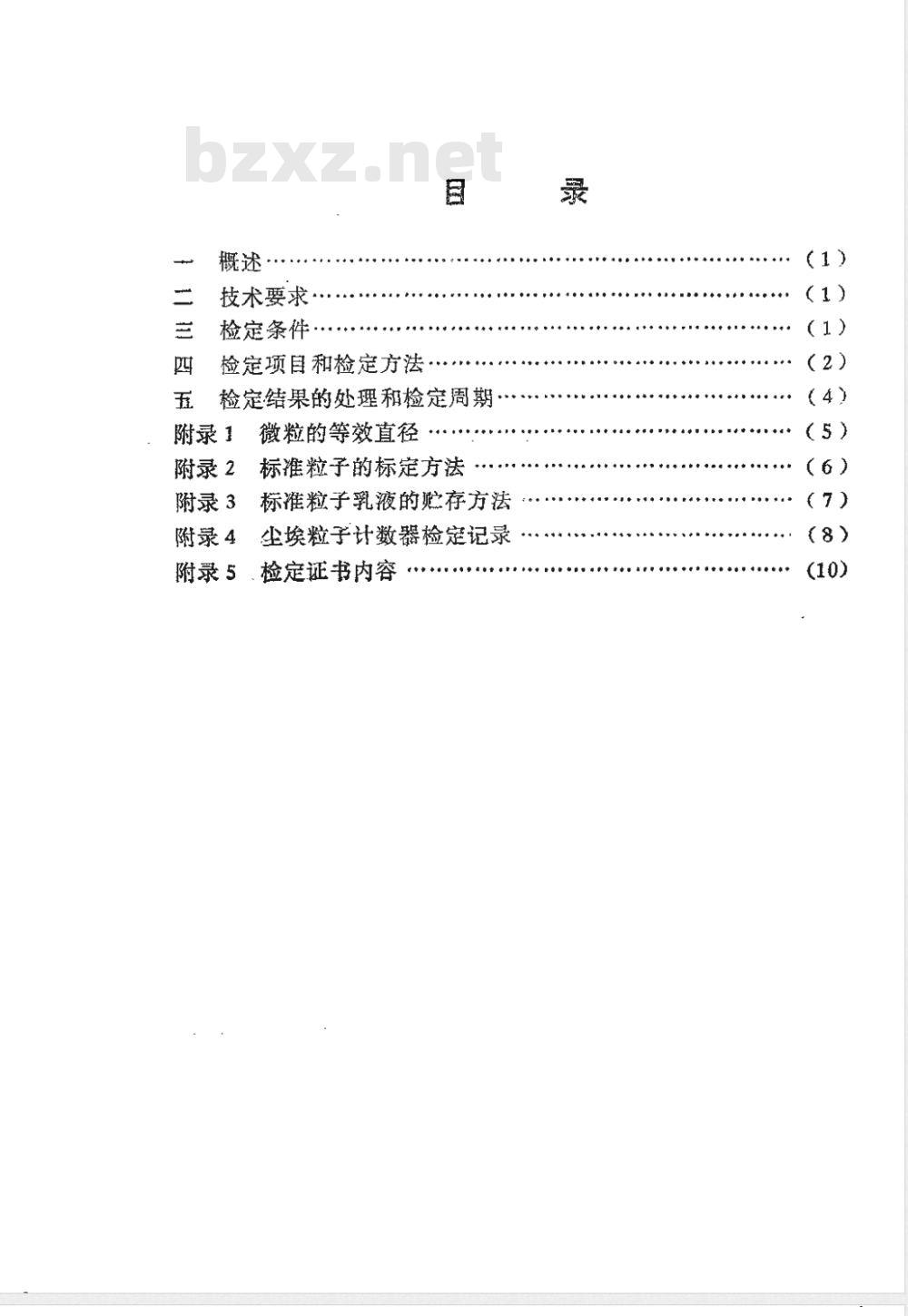

技术要求
检定条件
检定项目和检定方法
检定结果的处理和检定周期
附录1
微粒的等效直径
附录2
标推粒子的标定方法
标准粒子乳液的贮存方法
附录3
附录4
坐埃粒子计数器检定记录
附录5、检定证书内容
（2）
（4）

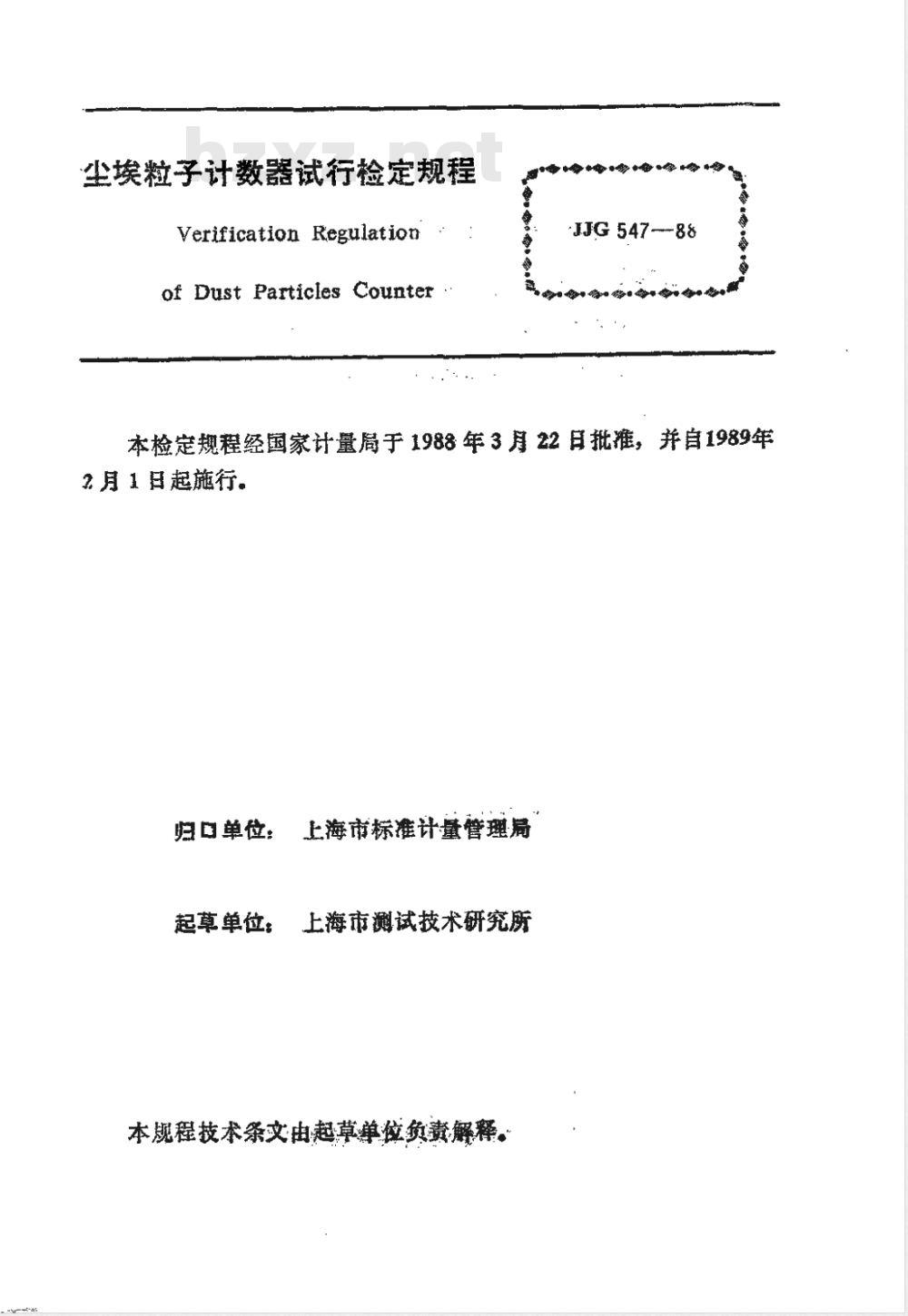

尘埃粒子计数器试行检定规程
VerificationRegulation
of Dust Particles Counter
·JJG 547--88
本检定规程经国家计量局于1988年3月22月批准，并自1989年2月1日起施行，
归日单位：
起草单位：
上海市标准计量管理局
上海市測试技术研究所

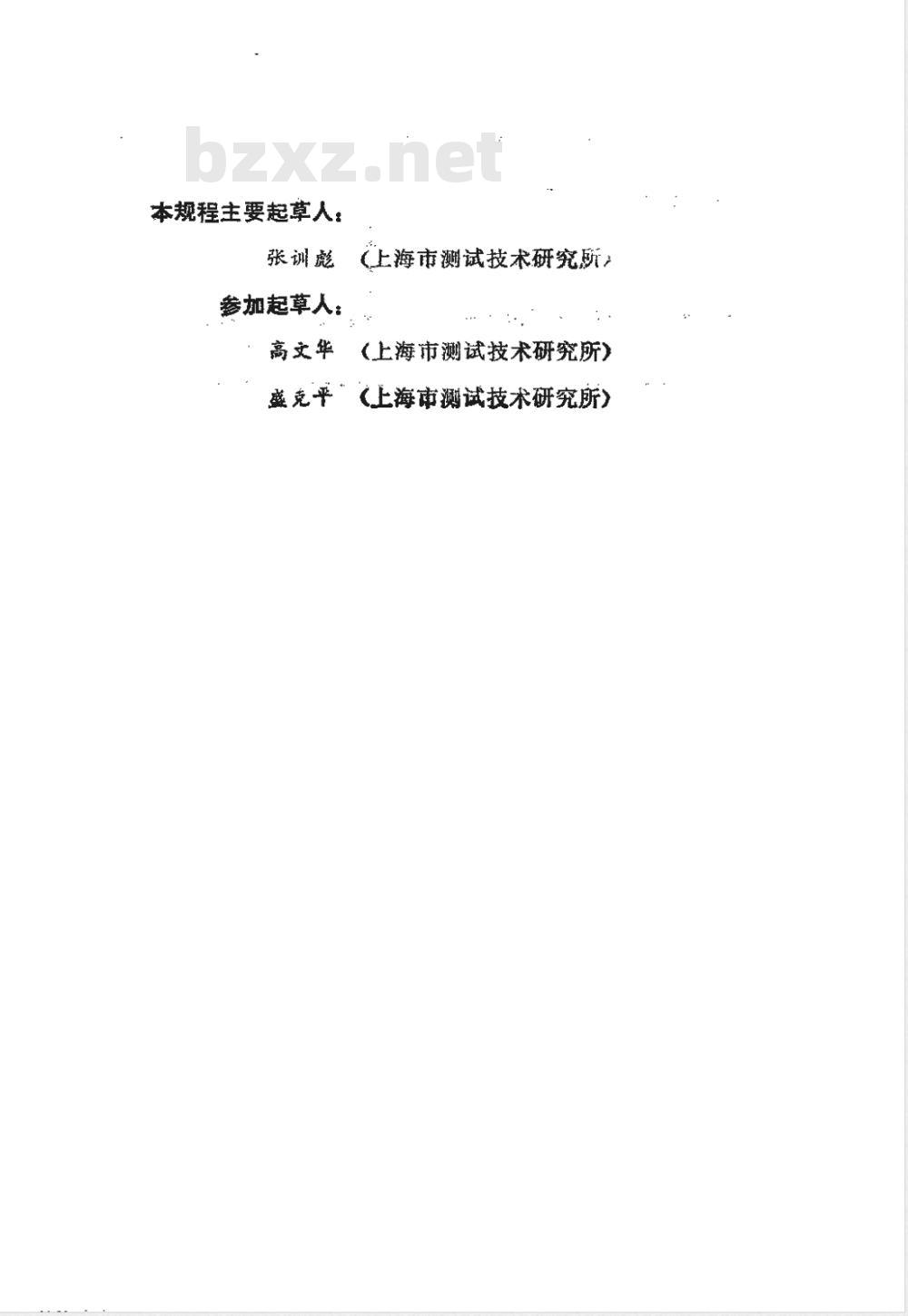

本规程技术条文由起草单位负责解释。本规程主要起草人：
张训彪
参加起草人：
高文华
（上海市测试技术研究所）
（上海市测试技术研究所）
盛克平“
（上海市测试技术研究所）
JIG 547--88
共10页第1贡

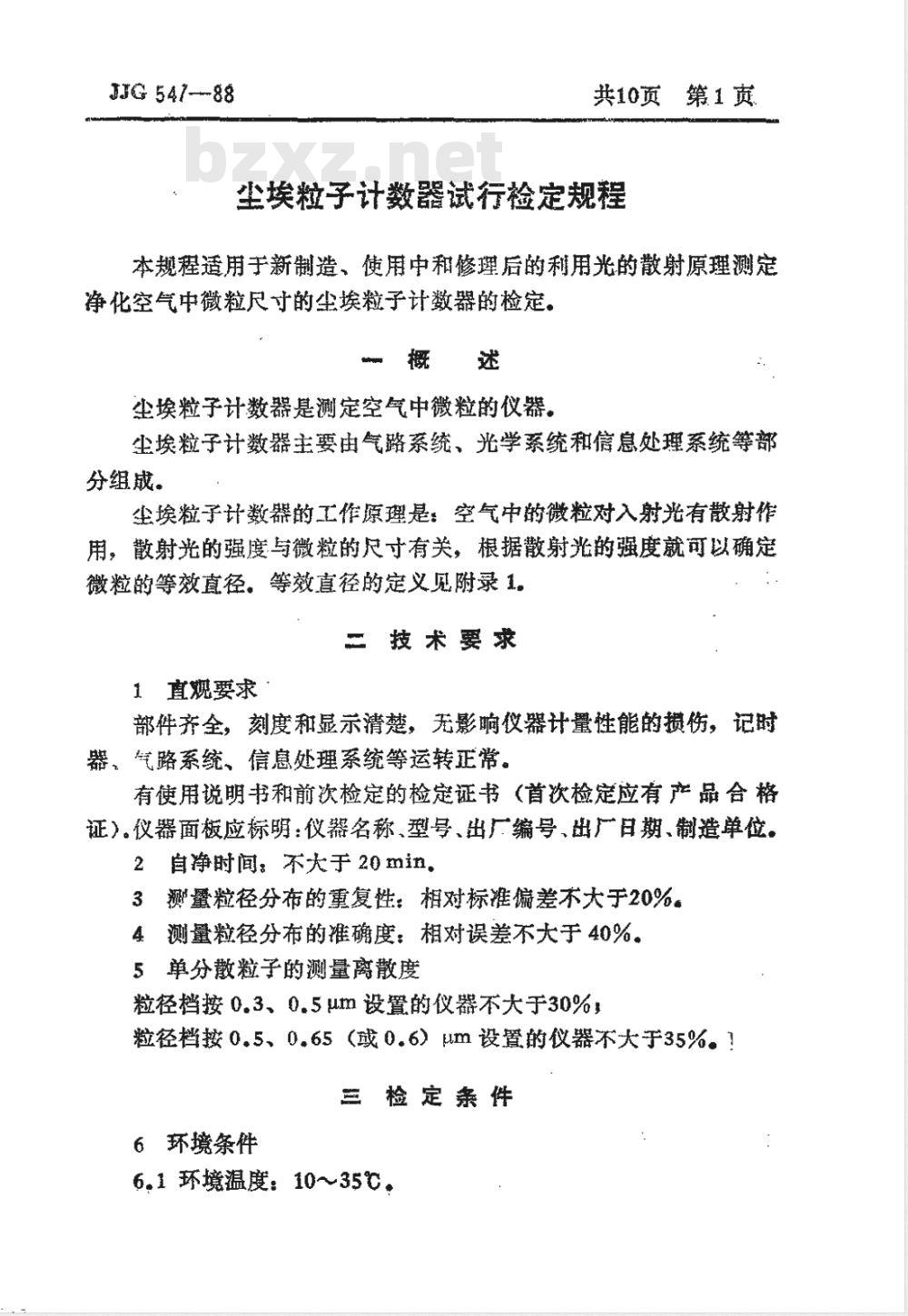

尘埃粒子计数器试行检定规程
本规程适用于新制造，使用中和修理后的利用光的散射原理测定净化空气中微粒尺寸的尘埃粒子计数器的检定。概述
尘埃粒子计数器是测定空气中微粒的仪器。尘埃粒子计数器主要由气路系统、光学系统和信息处理系统等部分组成。
尘埃粒子计数器的工作源理是：空气中的微粒对入射光有散射作用，散射光的强度与微粒的尺寸有关，根据散射光的强度就可以确定微粒的等效直径。等效直径的定义见附录1。三技术要求
1直观要求
部件齐全，刻度和显示清楚，无影响仪器计量性能的损伤，记时器，汽路系统、信息处理系统等运转正常。有使用说明书和前次检定的检定证书（首次检定应有产品合格证）。仪器面板应标明：仪器名称、型号、出厂编号、出厂日期、制造单位。2自净时间：不大于20 min.
瓣量粒径分布的重复性：相对标准差不大于20%。3
测量粒径分布的准确度：相对误差不大于40%。4
5单分散粒子的测量离散度
粒径档按0.3、0.5μm设置的仪器不大于30%，粒径档按0.5、0.65（或0.6）um设置的仪器不大于35%。！三检定条件
6环境条件
6.1环境温度：10～35℃。
共10页第2页
6.2 环境相对湿度：不大于75%。6.3供电电源：220V±10%：50±1Hz7检定用标准粒子与纯水
7.1聚苯乙烯标准粒子
7.1.1单分散标粒子
FJG 547--88
（必要时测量）
粒子真直径的平均值在0，5~～0。6um范围内，粒手直径分布的相对标推偏差不大于5%。
7.1.2多分散标准粒子
粒径分布由电子显微镜测定，每分档间内粒子测定数不少于300颗。对应于仪器分档，被检定的每分挡间隔内的粒子数应不少于总粒子数的40%，
7.1.3聚苯乙烯标准粒子粒径的标定方法见附录2.标定误差应不大于士4%，
7.1.4聚苯乙烯标准粒子的贮存方法见附录3.7.2 纯水
在25±2℃条件下，水的电阻率应大于14M2.cm。四检定项目和检定方法
8直观检庭
‘直观检定由检定人员直接观察和实际操作进行检庭。9自净时闻检定
9.1按仪器操作规程开启仪器，对室内空气计数1min。然后使仪器处于自净状态，并开始计时。每次计数时间为1mn，并且连续进行。粒子总数连续三次为零时停止计时9.2从仪器开始计时到停止计时之间的时间为自净时间。10测量粒径分布的重复性检定
10.1将多分散标准粒子原液（或标准粒子贮存液）充分搅拌均匀以后，取出少量原液（或贮存液）加纯水稀释到原来浓度的十万分之一（或万分之一）左右，再充分搅拌均匀后，注入粒子雾化器中。雾化后，按仪器操作规程输入被检尘埃粒子计数器。3G-547-88
共10页
第3页
10.2在被检尘埃粒子计数器正常运转5min后开始计数，连续计数 10次，每次计数 1 min。
10.3直径不小于第一粒径档的粒子数减去直径不小于第二粒径档的粒子数与总粒子数之比的重复性α按下式计算：1t2i
(10 - 1
nitn2t
式中：n1直径不小于第一粒径档的粒子数的第i次测量值n2s
一直径不小于第二粒径档的粒子数的第次测量值。10.4直径不小于第二粒径挡的粒子数减去直径不小于第三粒径档的粒子数与总粒子数之比的重复性α2按下式计算：1
(10-1)
nat-nai
n2f 二n84
式中；n一一直径不小于第三粒径档的粒子数的第次测量值。11测量粒径分布的准确度检定
11.1按10.1将多分散标准粒子输入被检尘埃粒子计数器。11.2在系统正常运转5min后开始计数，连续计数3次，每次Tmin
11.3直径不小于第一粒径档而小于第二粒径档的粒子数，与直径不小于第一粒径档的粒子数之比为h1i=1，2，3。三次测量的平均值为标准粒子相应的标定值为H，则分布准确度A，按下式计算：
×100%
11.4直径不小于第二粒径档而小于第三粒径档的粒子数，与直共10页第4页
JJG547-88
径不小于第粒径档的粒子数之比为2i=1，2，3.三次测量的平均值为h2，标准粒子相应的标定值为2：则分布准确度A2按下式计算
As=-IhHal ×100%
12单分散粒子的测量离散度检定(4)
12.1按10.1将单分散标准粒子输入被检尘埃粒子计数器.12.2在系统正常运转5min后开始计数，连续计数3次，每次1min.
12.3单分散粒子的测量离散度按下式计算，e
对于0.3um、0.5um分档的仪器，e=e1.ez对于0.5 um、0.65um 分档的仪器，e=ezer= eits
e2= est
式中, e1t~
一一直径不小于第一粒径档的粒子数的第讠次测量值：e2直径不小于第二粒径档的粒子数的第次测量值。五检定结果的处理和检定周期
13经检定合格的尘埃粒子计数器，发给检定证书，14经检定不合格的尘埃粒子计数器，发给检定结果通知书，并注明不合格的项目，
尘埃粒子计数器的检定周期一般为1年。15
JJG 547--88
附录1
微粒的等效直径
共10页第5
空气中微粒的形状是各种各样的，具体微粒的真径很难确定。空气中微粒的成分、结构和表面情况差别很大，所以同样粒径的微粒，其散射光的强度差别很大。尘埃粒子计数器是根据微粒散射光的强度确定其尺寸的仪器。为了统一标推、方便测量，定义了等效直径这个概念。所谓空气中某种微粒的等效直径，就是散射光的强度与其相等的某种标准粒子的直径。
共10页
附录 2
第6页
标准粒子的标定方法
1标推粒子是采用乳液法聚合的聚苯乙烯粒子，JJG 547-88
2把聚苯乙烯乳液加纯水适当稀释后滴在扫描电镜样品座上。在室温条件下自然于燥以后，放进真空溅射仪中，曦镀一层厚度大约为20nm的金，然后将样品台的工作面按垂直于扫描电镜电子光轴的方向装入扫描电镜的样品室中。3将样品台的工作面调整到扫描电镜说明书规定的位置，然后一方面微调工作距离，一方面用同轴光学显微镜观察样品台上的聚琴乙烯粒子，到粒子像正聚焦为止。4调节扫描电镜使其处于最佳工作状态，拍摄粒子的二次电子像。bZxz.net
5保持扫描电镜工作状态，把测定扫描电镜放大倍数的标推样品移进视场，用同轴光学显微镜观察，同时微调工作距离使光学显微镜中标准样品像正聚焦。使扫描电镜像聚焦后，拍摄测定放大倍数的标推样品的标记线的二次电子像。用阿贝线纹比长仪测量照片上聚苯乙烯粒子的直径为D，测量扫描电镜放大倍数的标准样品二次电子像的标记线的距离为S，聚苯乙烯粒子的实际直径d按下式计算D
式中，S。-测量扫描电镜放大倍数的标准样品上标记线的实际距离。
？标推粒子直径的标定误差
7.1测量扫描电镜放大倍数的标推样品的误差为3%。7.2扫描电镜的比对误差小于2%，7.3合误差为4%
JJG 54788
附录3
标准粒子液的贮存方法
1用乳液法聚合的聚苯乙烯乳液称为原液。共10页
第7页
2用标推粒子原液加10倍左右的纯水稀释，搅拌均复以后，装入磨口的玻璃瓶中，盖紧瓶盖放入冰箱中贮存。此液称为贮存液。
3冰箱的温度保持在5～10℃之闻4必须将贮存的标准粒子乳液搅拌均勾后，才可取出需要的数量使用。
5如贮存的乳液出现结块现象，般应作报废处理。6贮存两年以上的乳液，使用时需对其中的粒子重新进行标定检查。
