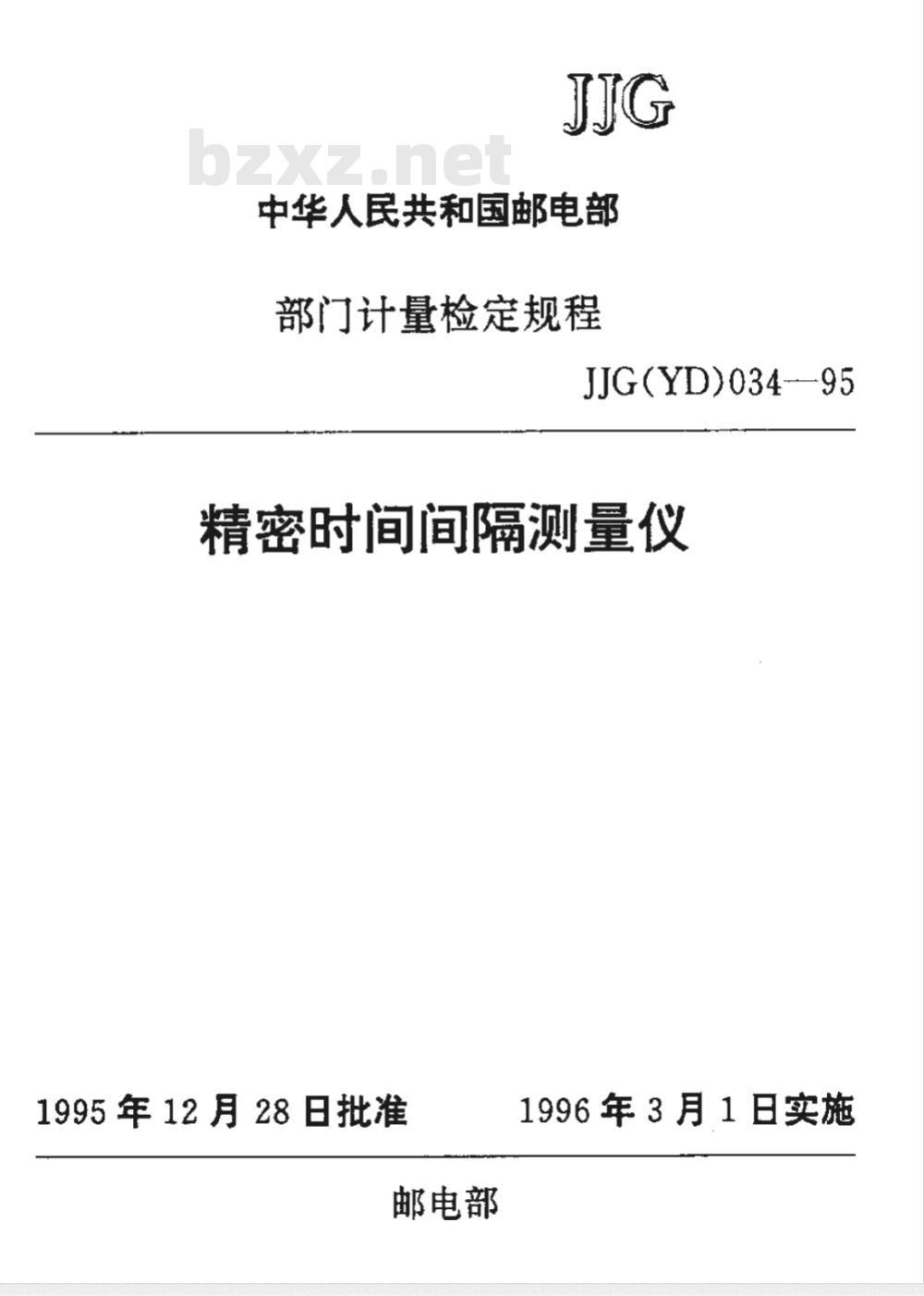

【国家计量标准(JJ)】 精密时间间隔测量仪检定规程

中华人民共和国邮电部
部门计量检定规程
JJG(YD)034-—95
精密时间间隔测量仪
1995年12月28日批准
邮电部
1996年3月1日实施
精密时间简隔测专仪

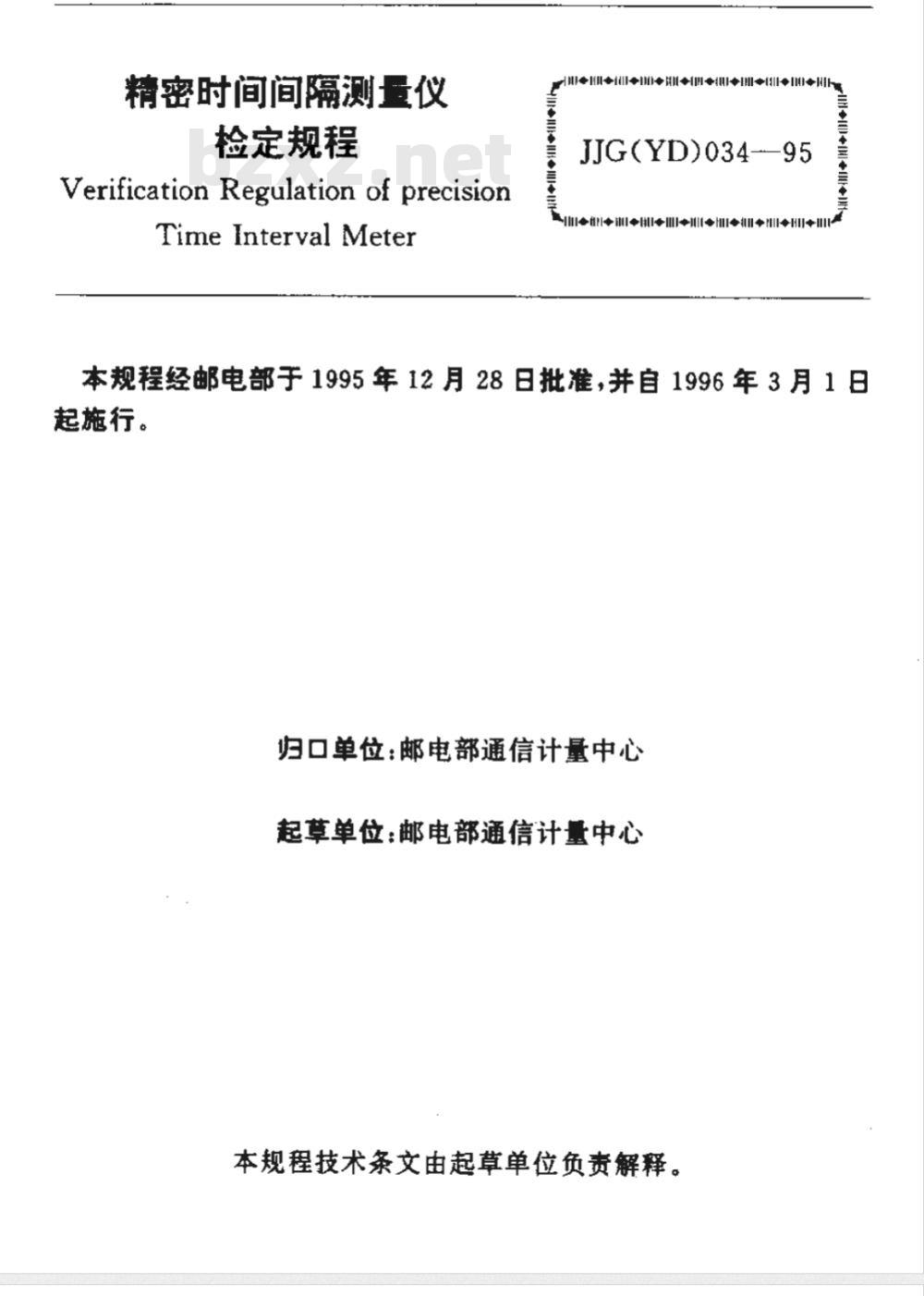

检定规程
Verification Regulation of precisionTime Interval Meter
JJG(YD)034--95
本规程经邮电部于 1995年12 月 28 日批准，并自 1996年 3月1 日起施行。

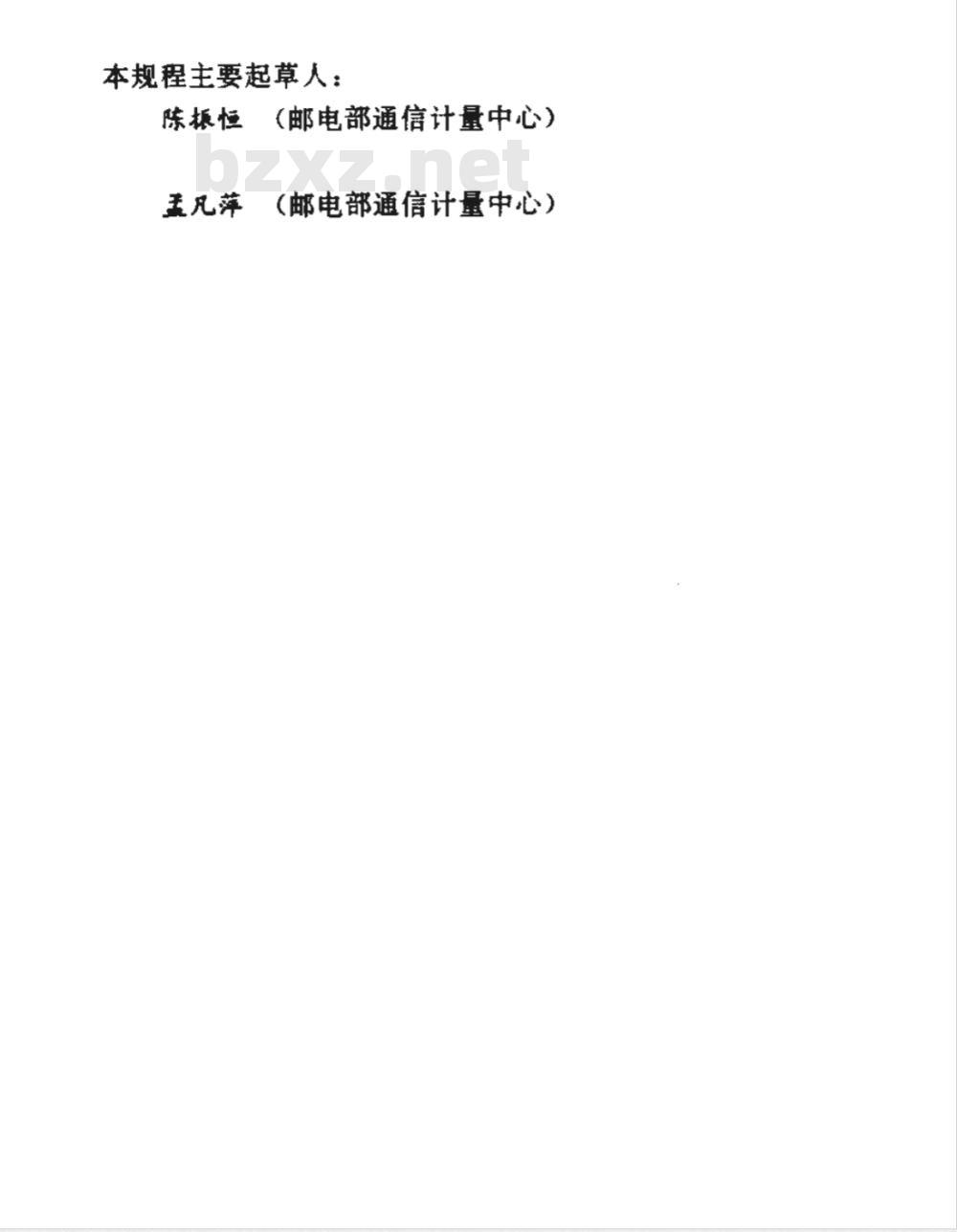

归口单位：邮电部通信计量中心起草单位：邮电部通信计量中心本规程技术条文由起草单位负责解释。本规程主要起草人：
陈振恒
（邮电部通信计量中心）
（邮电部通信计量中心）
丢凡萍

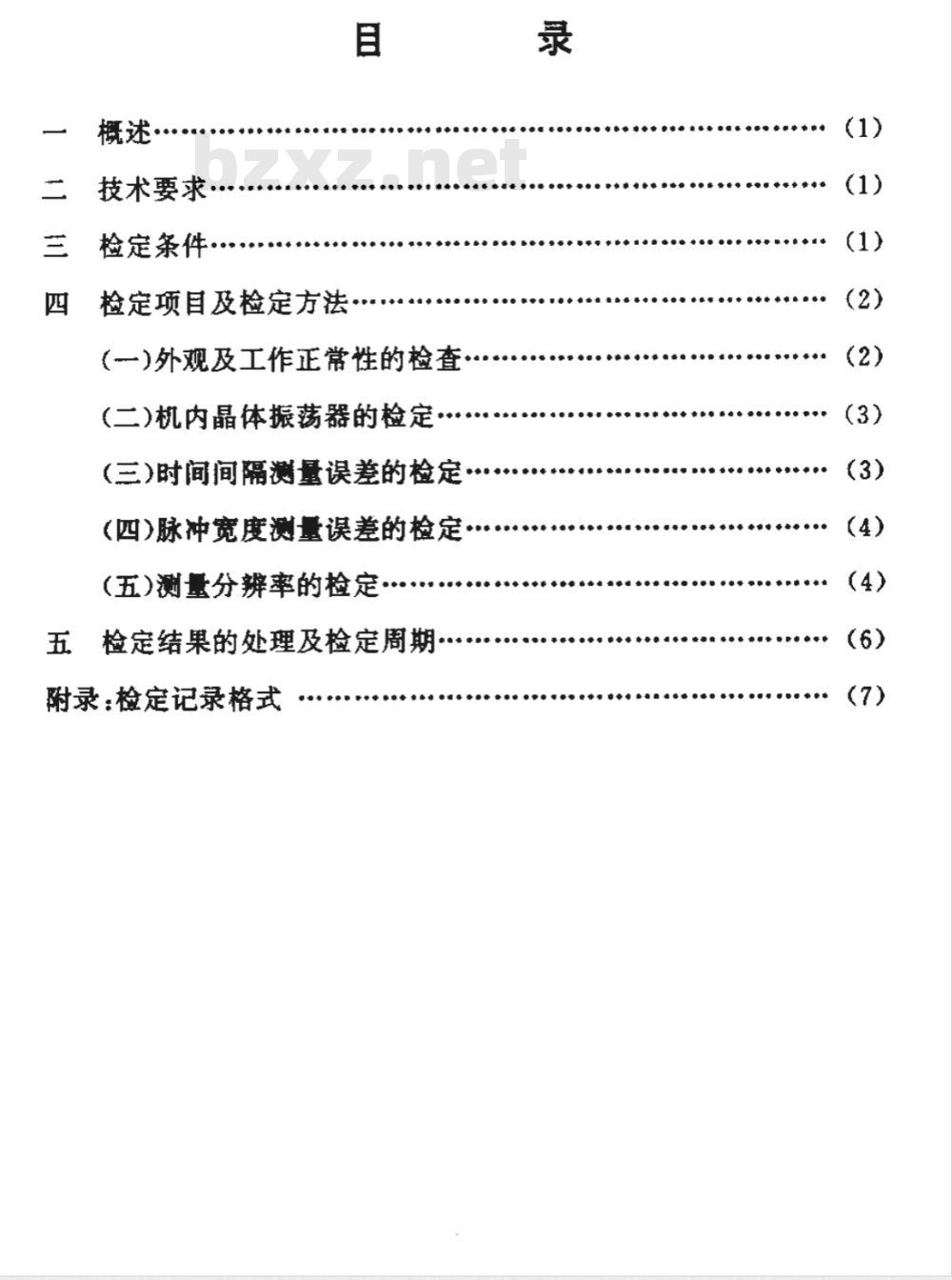

技术要求
检定条件·
检定项目及检定方法
(一)外观及工作正常性的检查
(二)机内晶体振荡器的检定
(三)时间间隔测量误差的检定
(四)脉冲宽度测量误差的检定..·(五)测量分辨率的检定·
检定结果的处理及检定周期·
附录：检定记录格式
JJG(YD)034·--95
共8页

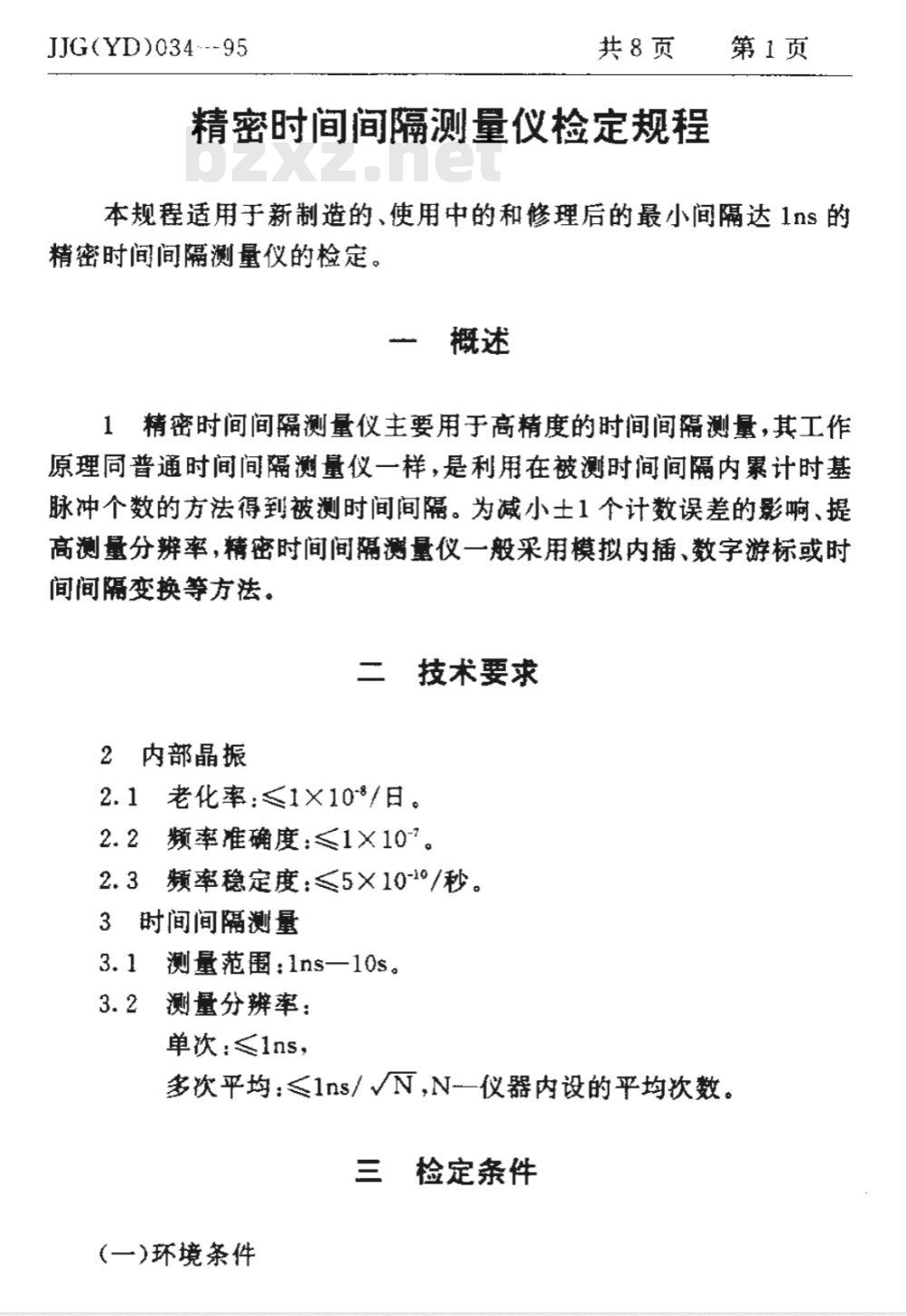

精密时简间隔测量仪检定规程
第1页
本规程适用于新制造的、使用中的和修理后的最小间隔达1ns的精密时间间隔测量仪的检定。
1精密时间间隔测量仪主要用于高精度的时间间隔测量，其工作原理同普通时间间隔测量仪一样，是利用在被测时间间隔内累计时基脉冲个数的方法得到被测时间间隔。为减小士1个计数误差的影响、提高测量分辨率，精密时间间量仪一般采用模拟内插、数字游标或时间间隔变换等方法。
二　技术要求　
2内部晶振
2.1 老化率:≤1×10°/日。
频率准确度:≤1×107。
频率稳定度：≤5×10-10/秒。
时间间隔测量
测量范围：1ns一10s。
测量分辨率
单次：≤1ns，
多次平均：≤1ns/N,N-仪器内设的平均次数。三
检定条件
(一)环境条件
共8页
第2页
JJG(YD)034-95
4环境温度：（10一30）C范围内任意选择一点.温度变化不超过士2℃，且检定过程中温度不应有突变。相对湿度：（65士15）%。
电源电压：220(1士10%)V。
周围无强电磁场干扰，无机械振动。7
（二)检定用设备
8标准时间间隔发生器
信号形式：两路输出正、负脉冲序列；8.11
两路输出单个正、负脉冲。
脉冲的上升时间和下降时间均小于1ns。时间间隔范围满足被检仪器的测量要求。时间间隔的误差应比被检仪器的测量误差小一个数量级。可变延迟线
时延范围:0-1ns。
准确度:1%。
精密同轴固定延迟线
规格：1ns,2ns，3ns，10ns。
准确度：士50Ps。
11参考频标
频率老化率和频率准确度应比被检仪器内部晶振的相应指标高一个数量级，频率稳定度至少好三倍。四检定项目及检定方法
（一）外观及工作正常性的检弯12被检时间间隔测量仪不应有影响正常工作的机械损伤，各控制开关、按键动作灵活可靠。
13接通电源，标准时间间隔发生器在被检仪器的测量范围内任意给出一时间间隔信号，检测被检仪器的各种功能是否正常。JJG(YD)034—95
（二）机内晶体振荡器的检定
共8页
第3页
14机内晶体振荡器的检定参照JJG181一89《高稳定石英晶体振荡器》检定规程执行。
（三）
时间间隔测量误差的检定
15±TI 测量
15.11ns一10ns时间间隔的检定
仪器连接如图1.
标准时间间隔发生器
被检时间间隔测量仪
图 1 1ns—10ns 时间间隔的检定框图终止
图中A、B为两根同轴固定延迟线。被检时间间隔测量仪的极性控制开关与标准发生器输出极性相一致。触发电平选在输入信号幅度的中点。标准时间间隔为A、B两延迟线的延迟量差。当A的延迟量大于B的延迟量时，为正间隔，反之为负间隔。15.1.2检定点选正负1ns、2ns、7ns、9ns。15.1.3对每一个检定点分别进行单次和 N次平均取样，每点测三次,取其平均作为该点的测得值,并按(1)式计算测量误差：AT-T,-(T.-T.).......*.(1)
式中:T—测得值;
TA、TB--—-标准延迟线时延值。15.210ns-1s 时间间隔的检定
仪器连接如图2
标准时间间隔发生器
被检时间间隔测量仪
图2，10ns一10s时间间隔的检定框图终止
共8页
第4页
JJG(YD)034—95
图中A、B为同型号等长电缆，标准信号由标准时间间隔发生器给出。
检定点选取正负10ns，100ns，1us，10μs，100us，1ms，15. 2.2
10ms,ls,10s。
检定方法同15.1.3，其中10s只做单次测量。15.2.4
按(2)式计算测量误差：
AT,-T,-T.........(2)
式中;T,—测得值;
T。—标准值。
16+TI测量
-10s时间间隔的检定
仪器连接如图2，检定点的选取同15.2.2，但只取正间隔，检定步骤同15.2.3和15.2.4
(四）月
脉冲宽度测量误差的检定
17脉 冲宽度是指在脉冲幅度为 50%的两点之间的时间间隔。17.1
仪器连接如图3。
标准时间间隔发生器
脉冲输出
被检时间间隔测量仪
脉冲宽度检定框图
测量正脉冲宽度时，被检仪器面板上的极性开关“起始”置“十”“终止”置“一”。测量负脉 冲宽度时则相反。17.2检定点的选取及检定步骤同15.2.2、15.2.3和15.2.4。（五）测量分辨率的检定
18仪器连接如图4。
JJG(YD)034—95
标准时间间隔发生器
外触发
参考频标
可变延迟线
共8页
第5页
被检时间间隔测量仪
测量分辨率检定框图
被检测量仪两输入端极性开关位置与输入信号的极性一致。触发电平选在输入信号幅度的中点。标准时间间隔发生器输出置任一时延值。
18.1令可变延迟线延迟值为 0,记下被检仪器读数 Tz。18.2单次测量分辨率的检定：
令可变延迟线的延迟值为被检测量仪的单次测量分辨率R，记下被检测量仪的读数 Ts,测量分辨率的误差 ATs 按(3)式计算：ATs=Ts-Tz-R.........(3)
18.3多次平均测量分辨率的检定：令可变延迟线的延迟值为 R/ /N(N一般取 100),记下被检测量仪的读数 T。测量分辨率的误差 AT.按(4)式计算：AT.=T.-Tz-R/ VN......(4)
五检定结果的处理及检定周期www.bzxz.net
19对所检定项目合格的精密时间间隔测量仪，出具检定证书；检定不合格的测量仪，出具检定结果通知书，并注明不合格的项目。20精密时间间隔测量仪的检定周期为年，必要时可提前送检。共8页
表1—1
标准值
（正间隔）
表1—2
标准值
（负间）
第6页
±TI 的检定
单次测量值
单次测量值
平均值误差
平均值误差
JJG(YD)034—95
N 次平均测量值
N 次平均测量值
均值误差
均值1
JJG(YD)034--95
标准值
标准值
+TI的检定
单次测量值
脉冲宽度测量
单次测量值
平均值误差
平均值误差
共8页
N 次平均测量值
N 次平均测量值
第7页
均值误差
