【国家计量标准(JJ)】 标准漏孔

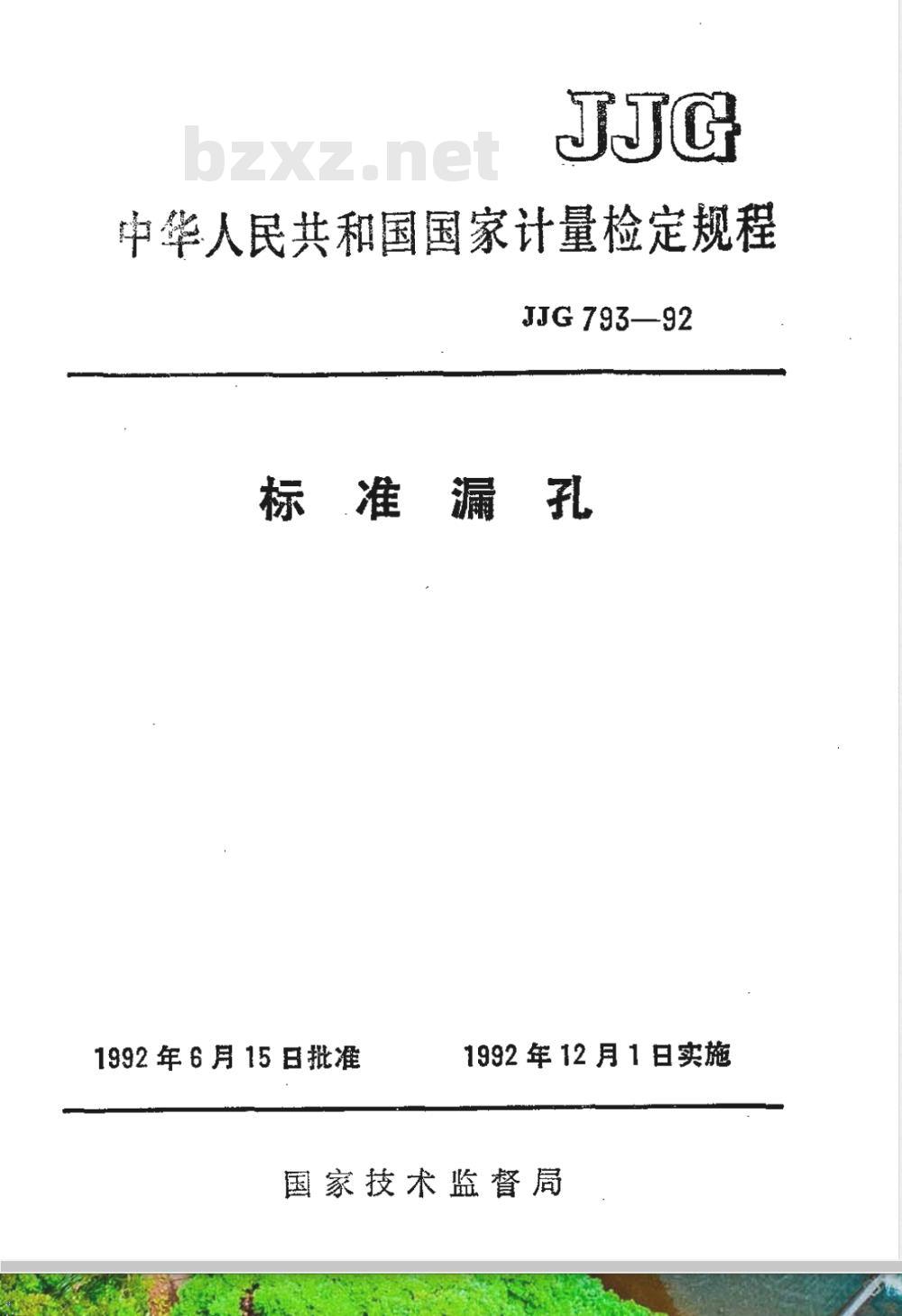

中华人民共和国国家计量检定规程JJG793—92
标准漏孔
1992年6月15日批准
1992年12月1日实施
国家技术监督局

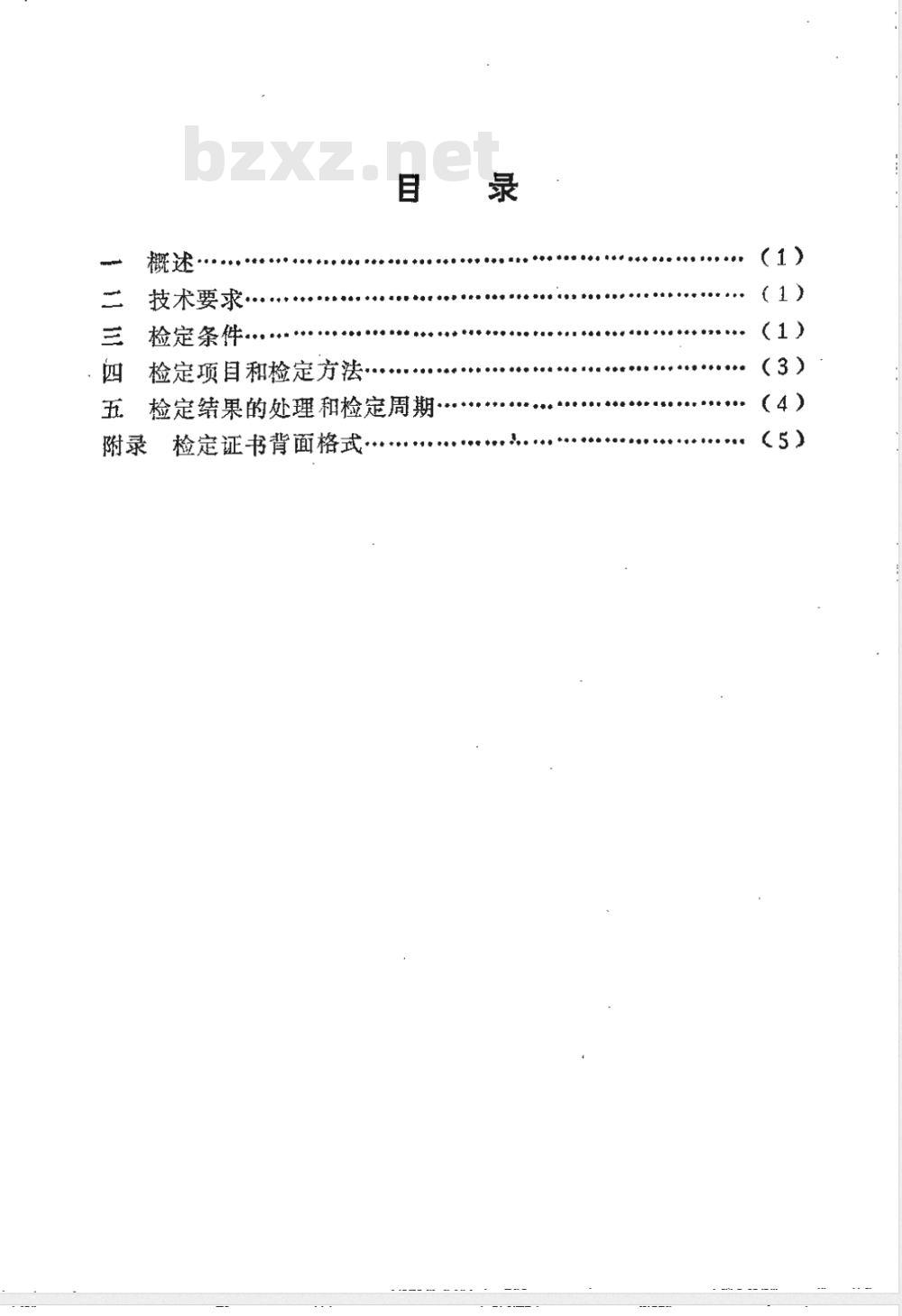

技术要求·
检定条件
检定项目和检定方法·
检定结果的处理和检定周期
检定证书背面格式·
（1）
（4）

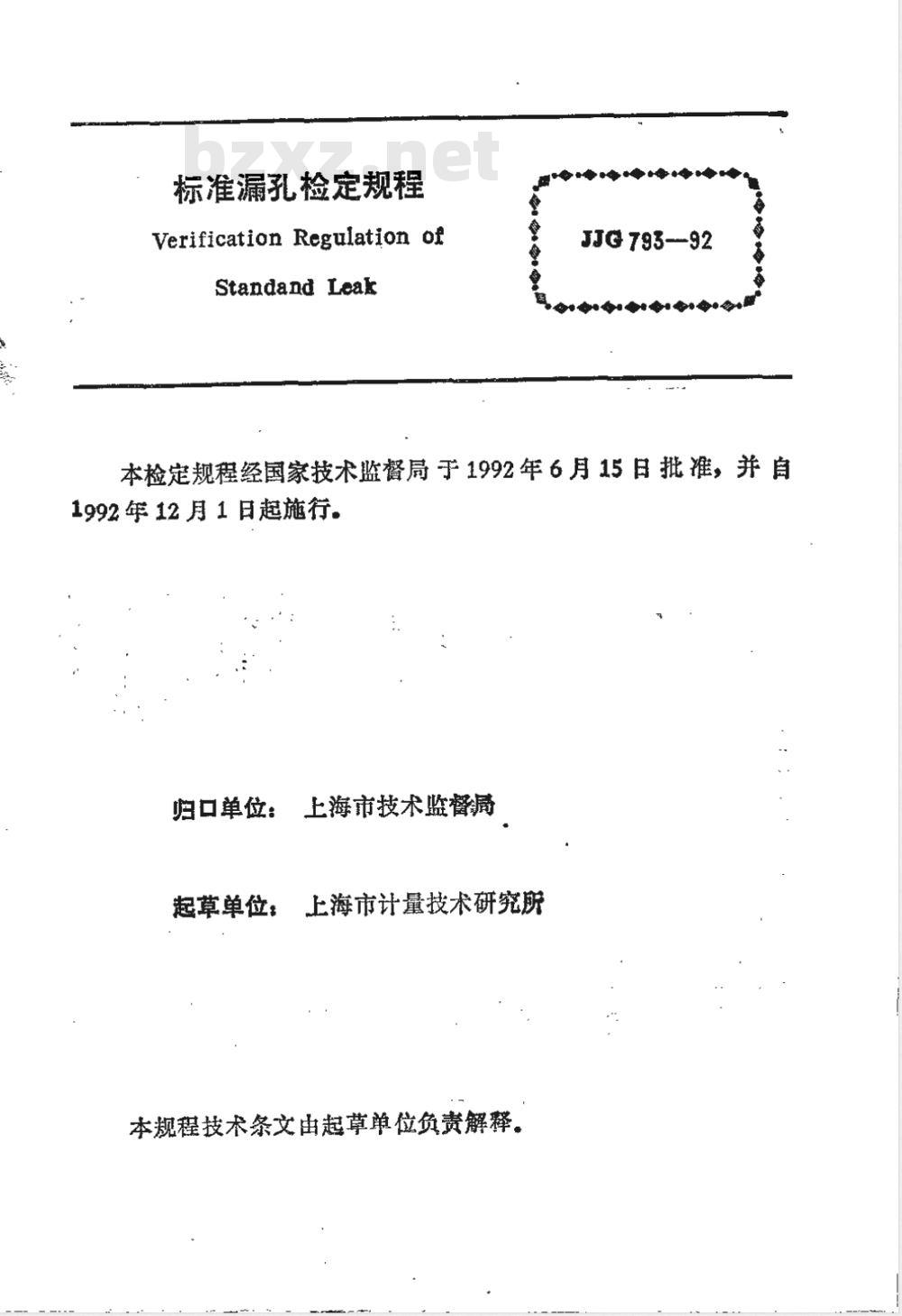

标准漏孔检定规程
Verification Regulation of
Standand Leak
JJG 793-92
本检定规程经国家技术监督局于 1992 年 6月 15 日批准，并 自1992年12月1日起施行。
归口单位：
起草单位：
上海市技术监督
上海市计量技术研究所

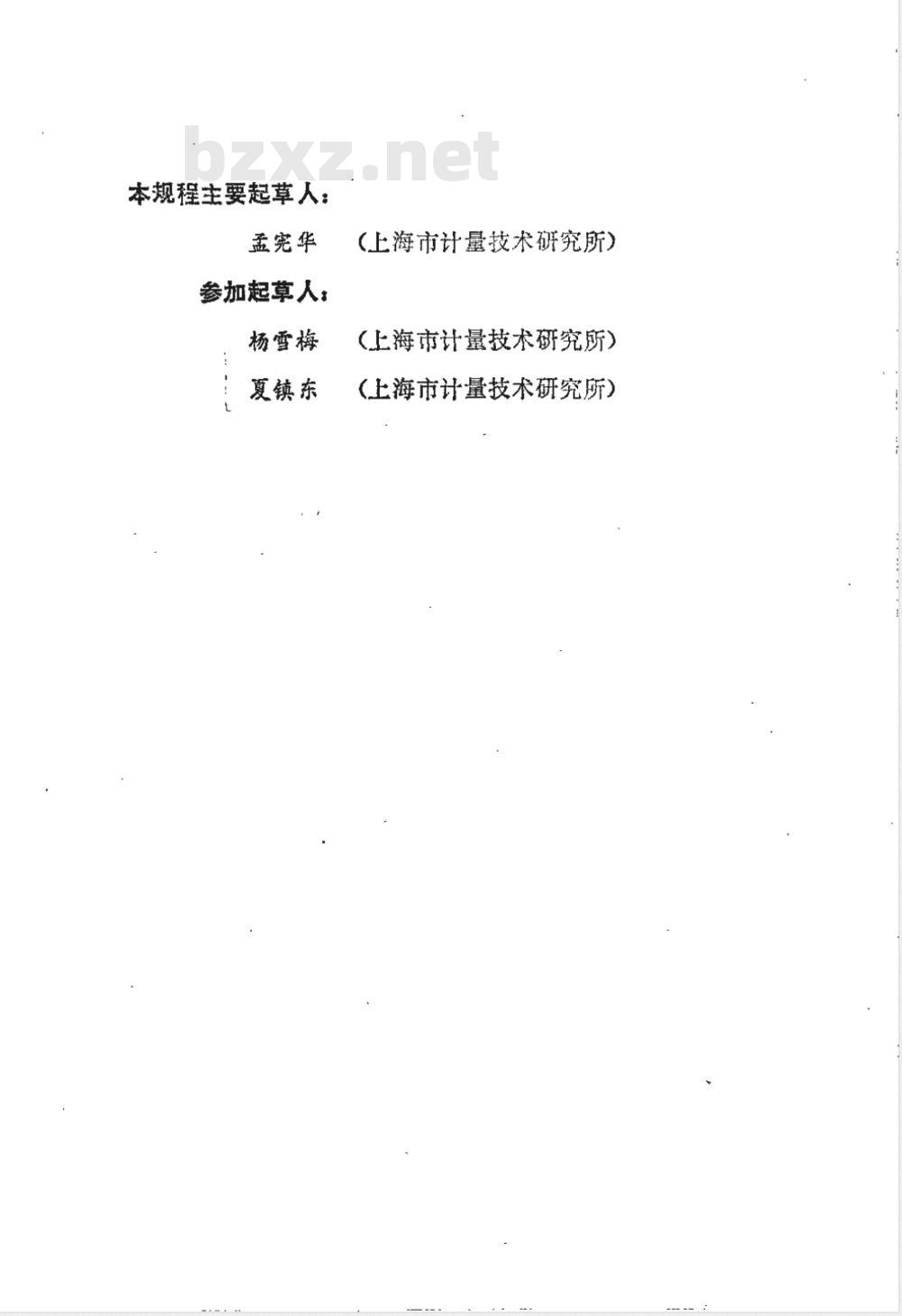

本规程技术条文由起草单位负责解释。本规程主要起草人”
孟宪华
参加起草人，
杨雪梅
夏镇东
（上海市计量技术研究所）
（上海市计量技术研究所）
（海市计量技术研究所）
JJG 793--92

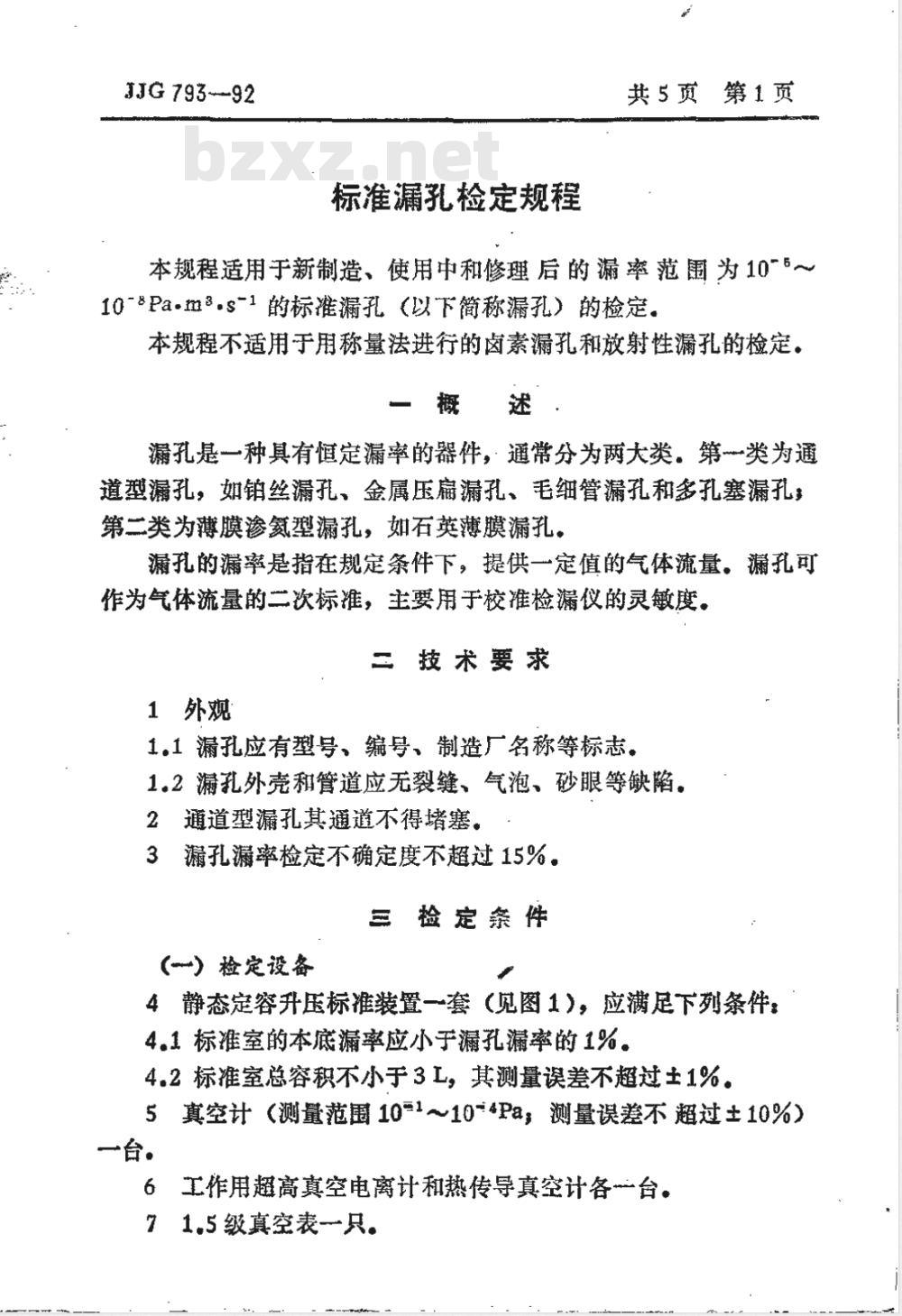

标准漏孔检定规程
共5页第1页
本规程适用于新制造、使用中和修理后的漏率范围为10-6~10-\Pa·m3.s-1的标准漏孔（以下简称漏孔）的检定本规程不适用于用称量法进行的卤素漏孔和放射性漏孔的检定。一概述。
漏孔是一种真有恒定漏率的器件，通常分为两天类，第类为通道型漏孔，如铂丝漏孔、金属压扁漏孔、毛细管漏孔和多孔塞漏孔第二类为薄膜渗氨型漏孔，如石英薄膜漏孔，漏孔的漏率是指在规定条件下，提供一定值的气体流量，漏孔可作为气体流量的二次标准，主要用于校准检漏仪的灵敏度。三技术要求
1外观
1.1漏孔应有型号，编号、制造厂名称等标志。1.2孔外壳和管道应无裂缝、气泡、砂眼等缺陷。2通道型漏孔其通道不得堵塞。
3漏孔漏率检定不确定度不超过15%。三检定条件
(）检定设备
4静态定容升压标准装置一套（见图1），应满足下列条件：4.1标准室的本底漏率应小于漏孔漏率的1%。4.2标准室总容积不小于3L，其测量误差不超过土1%，5真空计（测量范围 10-1～10=4Pa，测量误差不超过±10%）一台．
作用超高真空电离计和热传导真空计各台。6
1.5级真空表一只。
共5页第2页
图1静态定容升压标装置
JJG793-92
1.，温槽，2、6。被检漏孔，3、89,12、14、17．阀门4．校准室，5。电离规管，7．真空表，10．气源，　1116。真空泵，13.热传导真空计，15，储气瓶8记时器（分度值为 0.01 s）只。9恒温槽（+16～30℃稳定度±0.1℃）一台。10温度计（～10～+50℃；分度值0.5℃）和（0～+50℃分度值0.1℃）各支。
湿度计支，
12检定用气体的纯度不低于99.9%。（二）环境条件
13检定环境温度为23土5℃，检定过程中室温变化不超过±1℃.
JJG 79392
共5页第3页
14环境相对湿度不大于80%。
15检定设备周围应无明显的温差、气流和强电磁场等外界干扰。
四检定项耳和检定方法
外观检查采用目测法，应符合第1条的要求。16
蒲孔堵塞与否在检定过程中检查。漏孔漏率的检定采用静态定容升压法，即Q,=--0。
式中：Q--漏孔漏率(Pa·m8.s*1)Vaaa校雅室总容积(m\)3
AP:校准室对应时间 △t 的压力增量(Pa)At测量的时间间隔(s),
Q。-二校推室本底漏率(Pa·m3ss\1)。(1)
19漏孔在连接到校准室之前，须测量其与校准室连接部分的容积，此容积必须包括在校准室总容积内，20将漏孔与校准室连接。按照真空获得程序对校准室抽气，并对校准室及与其连接的漏孔、规管和阀门进行烘烤去气，待烘烤结束后，将漏孔浸没在恒温槽中恒温 4h以上，并记录稳定后的温度值。21·与此同时用机械泵对漏孔入口端抽气，使入口端压力P小于iPa.Www.bzxZ.net
注：对带氨室的孔，在漏孔与校准室之间加一阀门，在测极限眞空和本底漏率射可将簡门关闭。
22测定本底漏率Q。°
在校准室抽至极限真空后，关闭阀门17，记录校准室内压力随时间的变化量，根据公式（2）计算出本底漏率Q。#O。=V AP。
式中Q。-本底漏率(Pm=.s=)
共5页第4页
V...校准室总容积(m\),
JJG 793 -92
AP。当孔入口端压力小于1P。或孔阀门关闭时，在时间间隔At内校准室内压力增量（Pa)△t—测量时间间隔（s)。
23将气源中示漏气体充入到漏孔的入口端，充气压力为P并记录之（带氨室的漏孔此时打开阀门）：待校准室内压力稳定后关闭阀门17，记录校推室压力P随时间t的变化，根据公式（1）计算出孔漏率Q
24重复第21条至第23条规定的操作，重复次数n≥3，分别计算出漏率Q
25漏孔漏率Q由公式（3）计算：0=
式中：Q-漏孔漏率 (Pa·m8.s=1)(3)
Q,-一由公式（1)计算出第讠次测得的漏率(Pam°.s\1)n 测量次数。
五检定结果的处理和检定周期
26给经检定合格的漏孔出具检定证书，不合格的发给检定结果通知书。
27卤素孔检定周期为半年，渗氨型漏孔检定周期为5年，其它孔检定周期为1年。
JJG 793-92
漏率值Q=
条件：气
检定证书背面格式
检定结果
Pa.m3.s=I
入口端压力*，
检定条件：
共5页第5页
新登（京）字024号
中华人民共和国
国家计量检定规程
标准孔
JJG 793-92
国家技术监督局颁布
中国计量出版社出版
北京和平里西街甲2号
中国计量出版社印刷厂印刷
新华书店北京发行所发行
开本860×1168/32
1992年10月第1版
印数1
一书号155026-
_印张0.25字数5于字
JJG793-1992
