【化工行业标准(HG)】 彩色电视机用橡胶高压帽

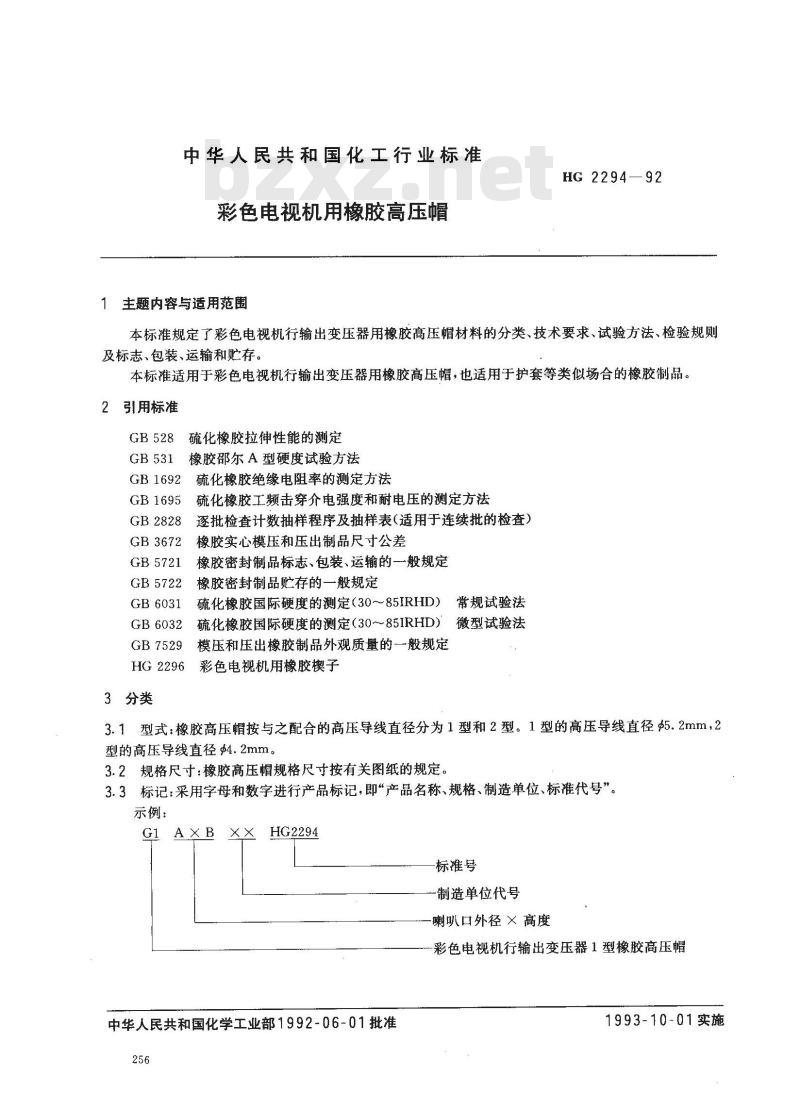

中华人民共和国化工行业标准
彩色电视机用橡胶高压帽
1主题内容与适用范围
HG 2294—92
本标准规定了彩色电视机行输出变压器用橡胶高压帽材料的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于彩色电视机行输出变压器用橡胶高压帽，也适用于护套等类似场合的橡胶制品。2引用标准
GB528硫化橡胶拉伸性能的测定
GB1692
GB 1695
GB 2828
橡胶邵尔A型硬度试验方法
硫化橡胶绝缘电阻率的测定方法硫化橡胶工频击穿介电强度和耐电压的测定方法逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 3672
GB 5721
GB 5722
GB6031
GB6032
GB7529
HG2296
3分类
橡胶实心模压和压出制品尺寸公差橡胶密封制品标志、包装、运输的一般规定橡胶密封制品贮存的一般规定
硫化橡胶国际硬度的测定（30～85IRHD）常规试验法
硫化橡胶国际硬度的测定（30～85IRHD）微型试验法模压和压出橡胶制品外观质量的一般规定彩色电视机用橡胶楔子
3.1型式：橡胶高压帽按与之配合的高压导线直径分为1型和2型。1型的高压导线直径$5.2mm，2型的高压导线直径$4.2mm。
3.2规格尺寸：橡胶高压帽规格尺寸按有关图纸的规定。3.3标记：采用字母和数字进行产品标记，即“产品名称、规格、制造单位、标准代号”。示例：wwW.bzxz.Net
G1 Ａ×B
HG2294
标准号
制造单位代号
喇叭口外径×高度
彩色电视机行输出变压器1型橡胶高压帽中华人民共和国化学工业部1992-06-01批准256
1993-10-01实施

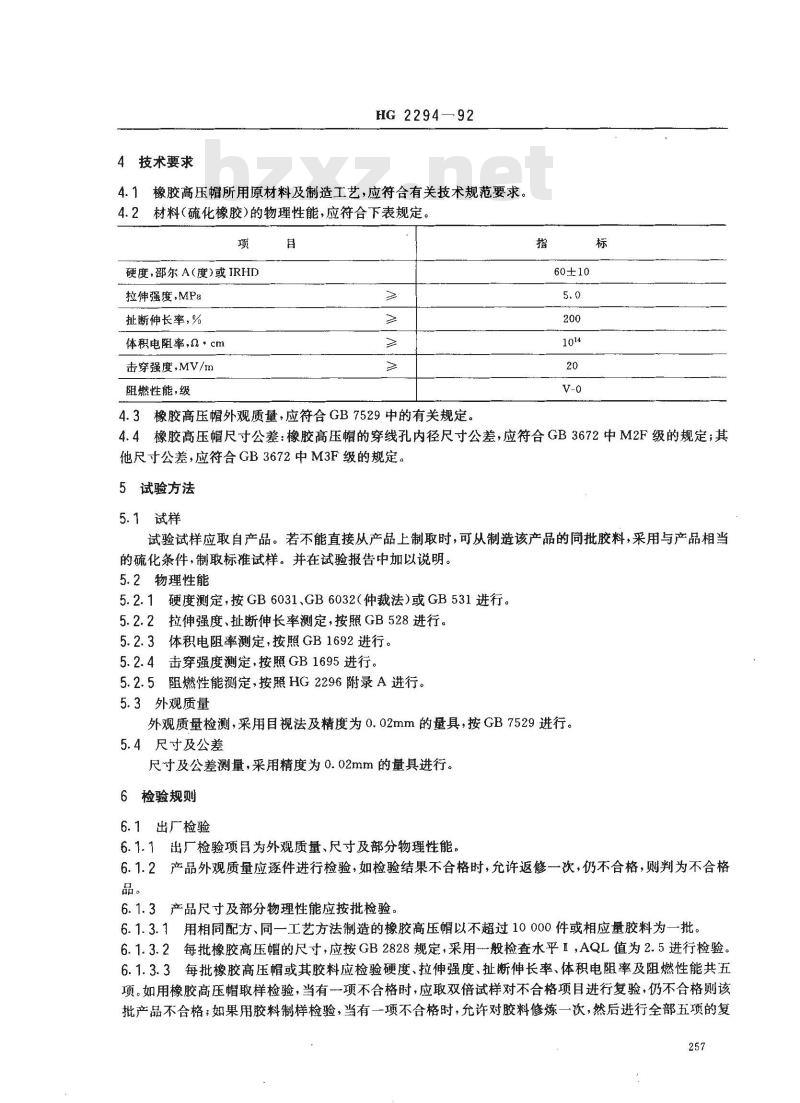

4技术要求
HG 2294—92
4.1橡胶高压帽所用原材料及制造工艺，应符合有关技术规范要求。4.2材料（硫化橡胶)的物理性能，应符合下表规定：目
硬度，邵尔A（度）或IRHD
拉伸强度，MPa
扯断伸长率，%
体积电阻率，Q·cm
击穿强度，MV/m
阻燃性能，级
4.3橡胶高压帽外观质量，应符合GB7529中的有关规定指
60±10
4.4橡胶高压帽尺寸公差：橡胶高压帽的穿线孔内径尺寸公差，应符合GB3672中M2F级的规定；其他尺寸公差，应符合GB3672中M3F级的规定。5试验方法
5.1试样
试验试样应取自产品。若不能直接从产品上制取时，可从制造该产品的同批胶料，采用与产品相当的硫化条件，制取标准试样。并在试验报告中加以说明。5.2物理性能
5.2.1硬度测定，按GB6031、GB6032（仲裁法）或GB531进行。5.2.2拉伸强度、扯断伸长率测定，按照GB528进行。5.2.3体积电阻率测定，按照GB1692进行。5.2.4击穿强度测定，按照GB1695进行。5.2.5阻燃性能测定，按照HG2296附录A进行。5.3外观质量
外观质量检测，采用目视法及精度为0.02mm的量具，按GB7529进行。5.4尺寸及公差
尺寸及公差测量，采用精度为0.02mm的量具进行。6检验规则
6.1出厂检验
6.1.1出厂检验项目为外观质量、尺寸及部分物理性能。6.1.2产品外观质量应逐件进行检验，如检验结果不合格时，允许返修一次，仍不合格，则判为不合格品。
6.1.3产品尺寸及部分物理性能应按批检验。6.1.3.1用相同配方、同一工艺方法制造的橡胶高压帽以不超过10000件或相应量胶料为一批。6.1.3.2每批橡胶高压忆的尺寸，应按GB2828规定，采用一般检查水平1，AQL值为2.5进行检验。6.1.3.3每批橡胶高压帽或其胶料应检验硬度、拉伸强度、扯断伸长率、体积电阻率及阻燃性能共五项。如用橡胶高压帽取样检验，当有-项不合格时，应取双倍试样对不合格项自进行复验，仍不合格则该批产品不合格；如果用胶料制样检验，当有一项不合格时，允许对胶料修炼一次，然后进行全部五项的复257
HG 2294—92

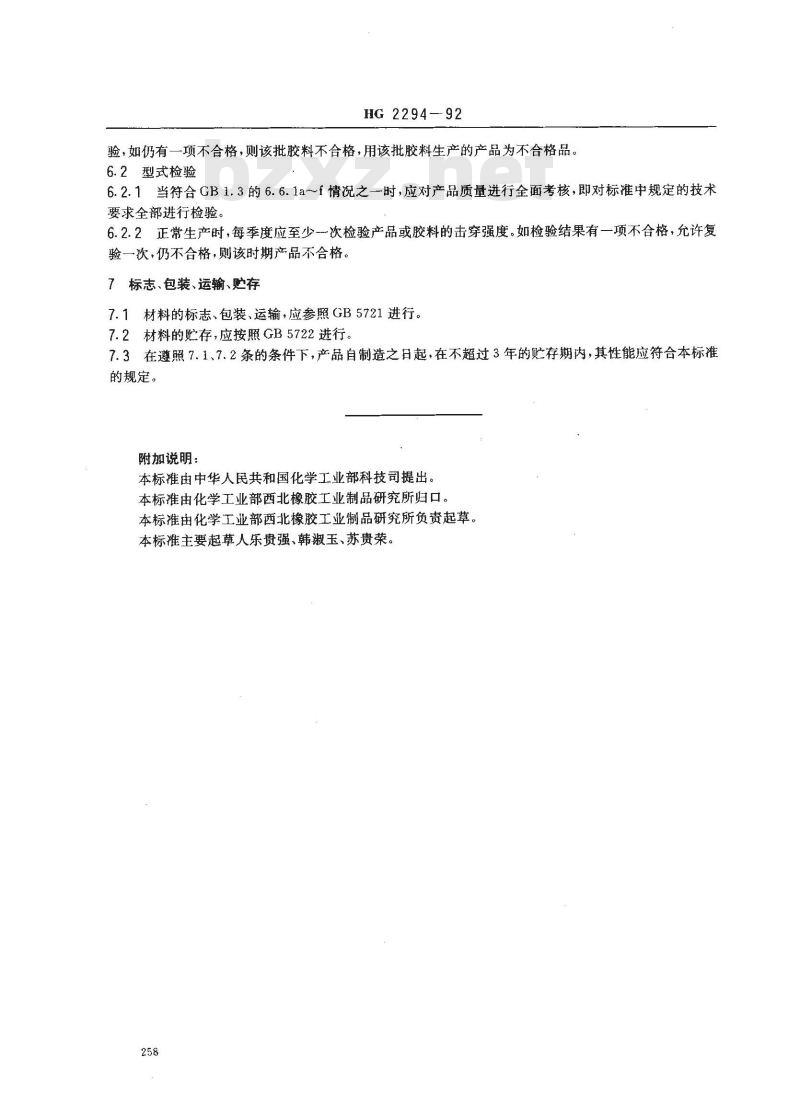

验，如仍有一项不合格，则该批胶料不合格，用该批胶料生产的产品为不合格品。6.2型式检验
6.2.1当符合GB1.3的6.6.1af情况之一时，应对产品质量进行全面考核，即对标准中规定的技术要求全部进行检验。
6.2.2正常生产时，每季度应至少-一次检验产品或胶料的击穿强度。如检验结果有一项不合格，允许复验一次，仍不合格，则该时期产品不合格。7标志、包装、运输、贮存
7.1材料的标志、包装、运输，应参照GB5721进行。7.2材料的贮存，应按照GB5722进行。7.3在遵照7.1、7.2条的条件下，产品自制造之日起，在不超过3年的贮存期内，其性能应符合本标准的规定。
附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部西北橡胶工业制品研究所归口。本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准主要起草人乐贯强、韩淑玉、苏贵荣。258
