【国家计量标准(JJ)】 明渠堰槽流量计试行检定规程

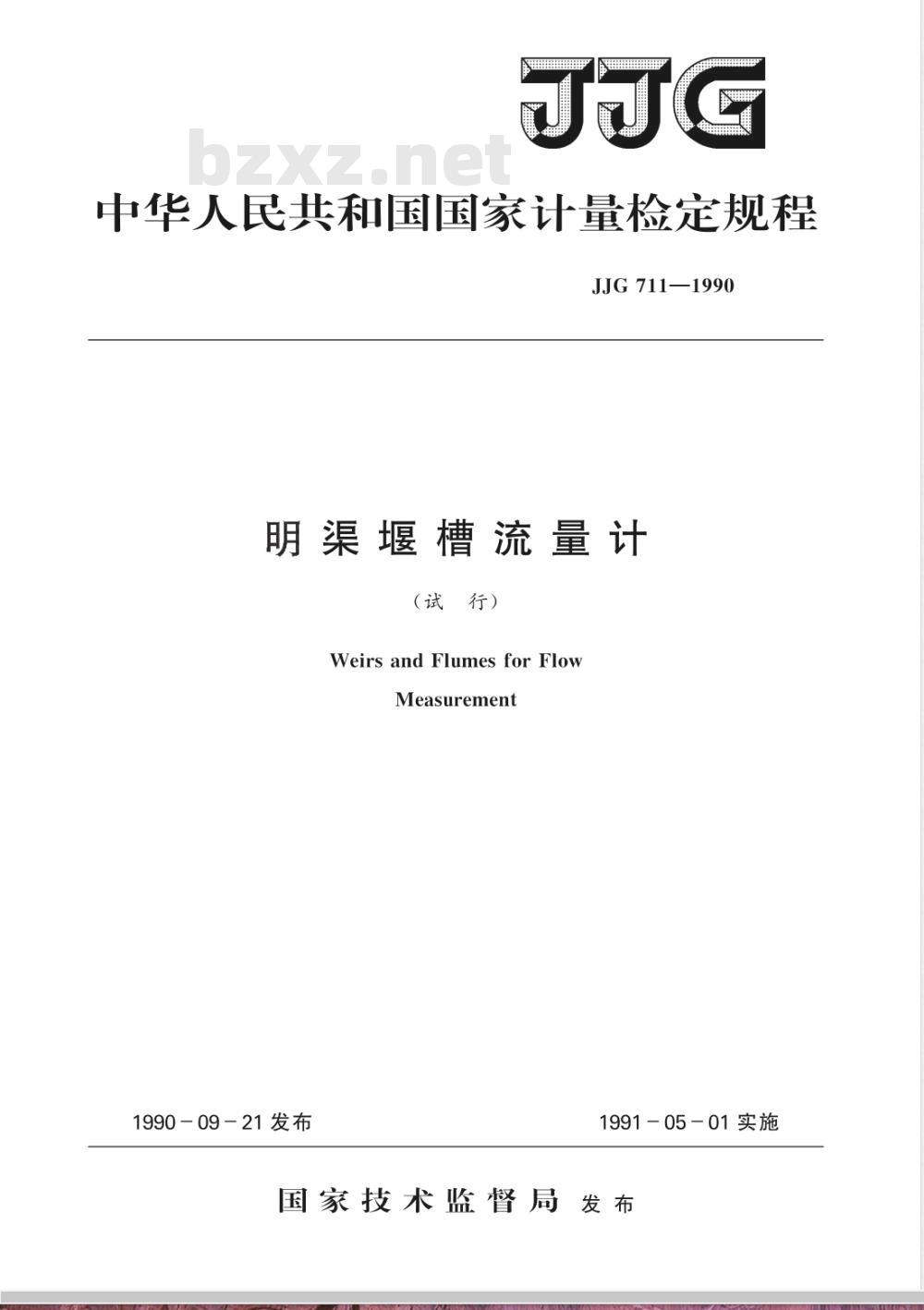

中华人民共和国国家计量检定规程JJG 711—1990
明渠堰槽流量计
(试　行）
WeirsandFlumesforFlow
Measurement
1990 - 09- 21 发布
1991-05-01实施
国家技术监督局发布
JJG711-1990

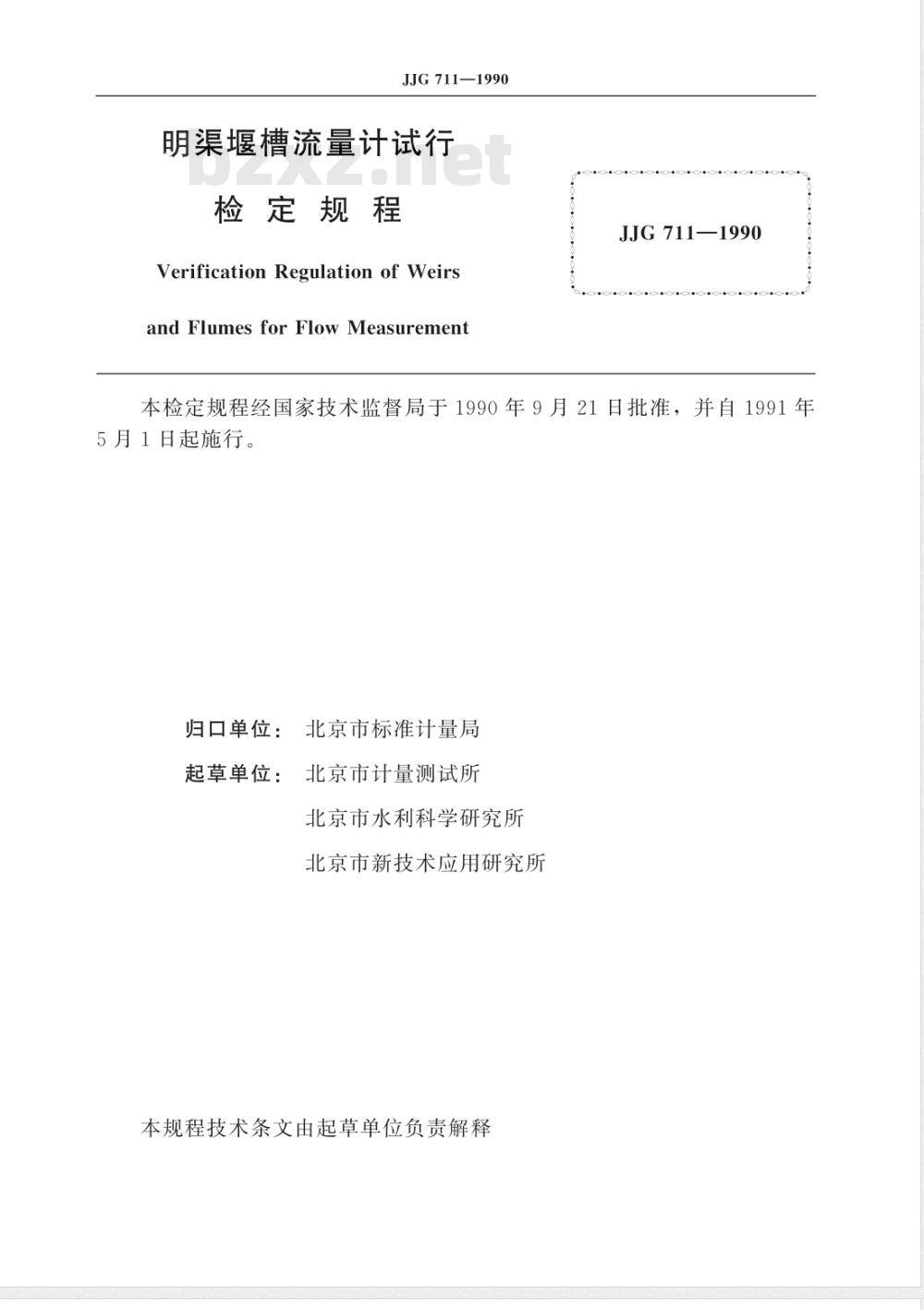

明渠堰槽流量计试行
检定规程
Verification Regulation of Weirsand Flumes for Flow MeasurementJJG 711—1990
本检定规程经国家技术监督局于1990年9月21日批准，并自1991年5月1日起施行。
归口单位：北京市标准计量局
起草单位：北京市计量测试所
北京市水利科学研究所
北京市新技术应用研究所

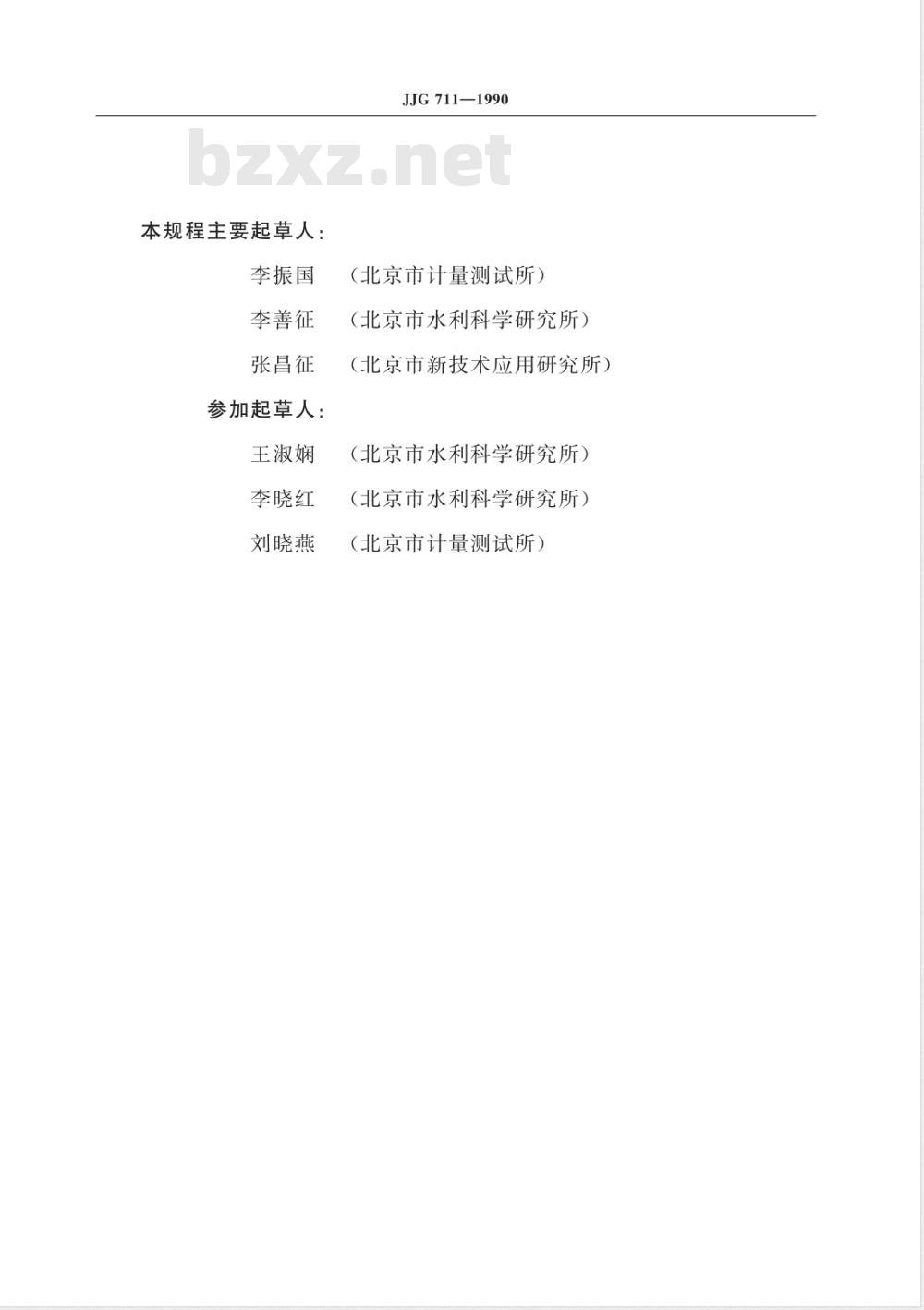

本规程技术条文由起草单位负责解释本规程主要起草人：
李振国
李善征
张昌征
参加起草人：
王淑娴
李晓红
刘晓燕
JJG711-1990
（北京市计量测试所）
（北京市水利科学研究所）
（北京市新技术应用研究所）
（北京市水利科学研究所）
（北京市水利科学研究所）
（北京市计量测试所）

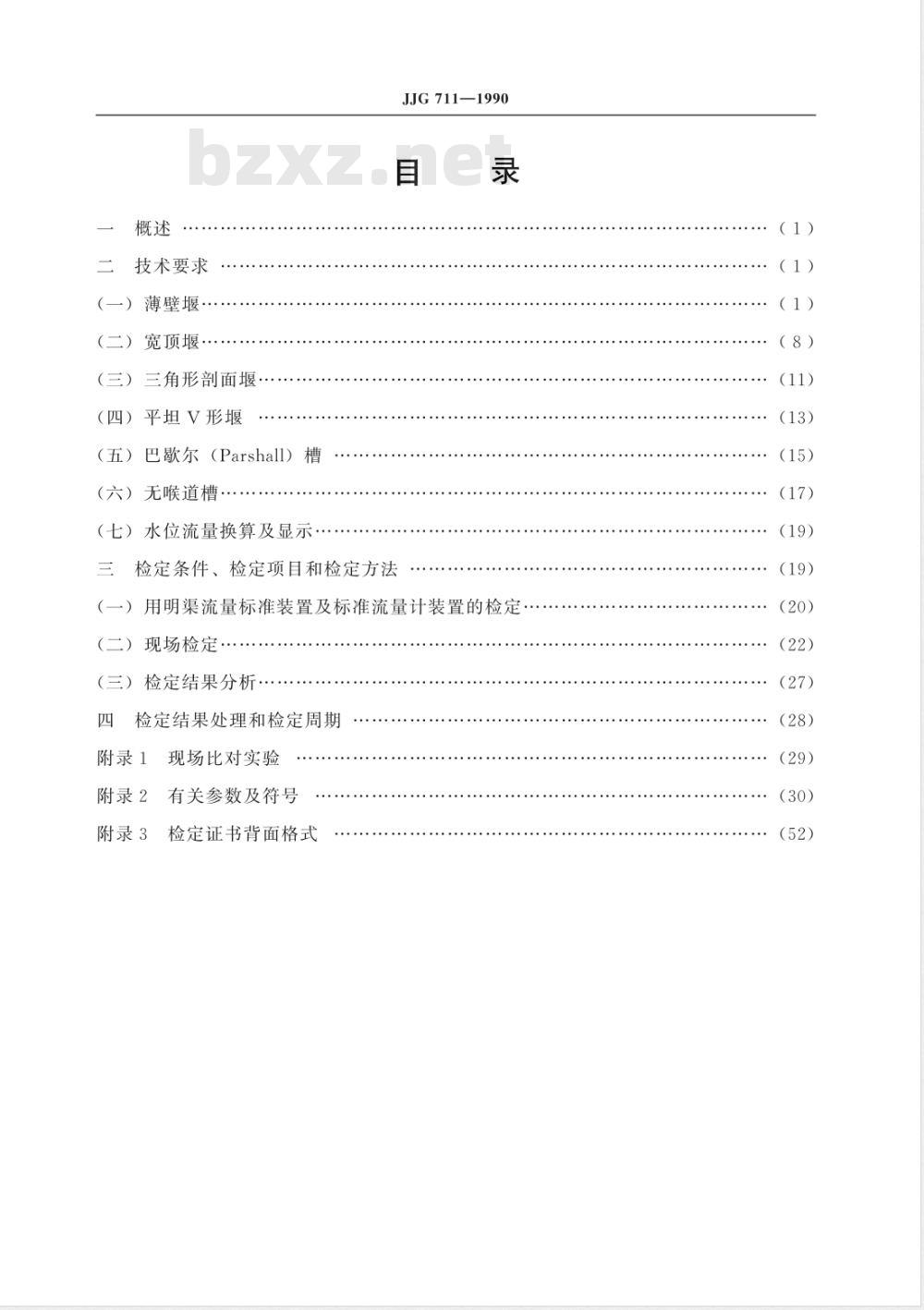

技术要求
）薄壁堰
（二）
宽顶堰
（三）三角形剖面堰
（四）平坦V形堰
（五）巴歇尔（Parshall）槽
（六）无喉道槽，
（七）水位流量换算及显示
JJG 711—1990
检定条件、检定项目和检定方法（一）用明渠流量标准装置及标准流量计装置的检定.（二）现场检定·
（三）检定结果分析.
检定结果处理和检定周期
附录1
附录2
附录3
现场比对实验
有关参数及符号
检定证书背面格式
（1）
（1）
（8）
(13）
(15）
（30）
JJG711—1990

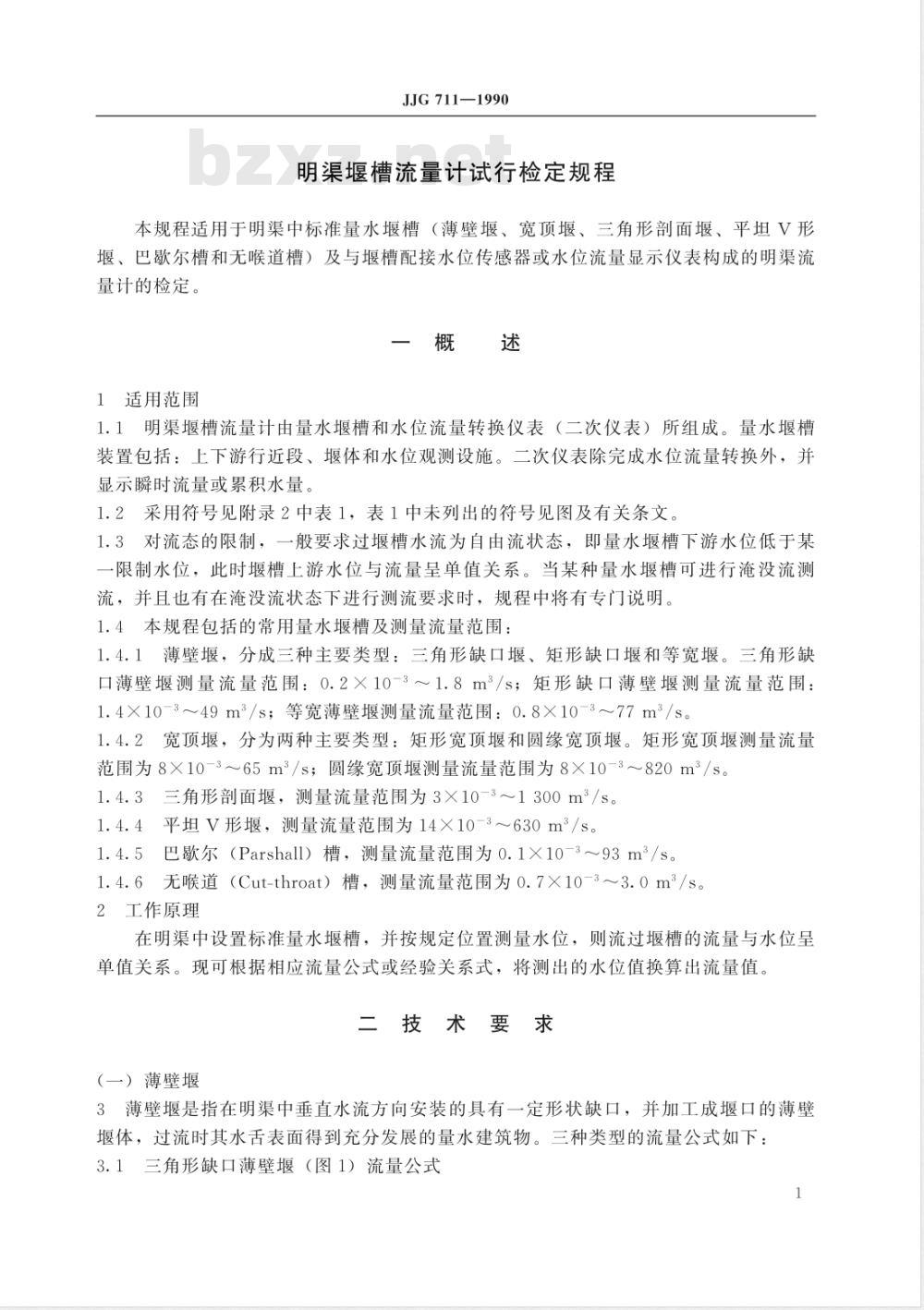

明渠堰槽流量计试行检定规程
本规程适用于明渠中标准量水堰槽（薄壁堰、宽顶堰、三角形面堰、平坦V形堰、巴歇尔槽和无喉道槽）及与堰槽配接水位传感器或水位流量显示仪表构成的明渠流量计的检定。
一概述
1适用范围
1.1明渠堰槽流量计由量水堰槽和水位流量转换仪表（二次仪表）所组成。量水堰槽装置包括：上下游行近段、堰体和水位观测设施。二次仪表除完成水位流量转换外，并显示瞬时流量或累积水量。
1.2采用符号见附录2中表1，表1中未列出的符号见图及有关条文。1.3对流态的限制，一般要求过堰槽水流为自由流状态，即量水堰槽下游水位低于某一限制水位，此时堰槽上游水位与流量呈单值关系。当某种量水堰槽可进行淹没流测流，并且也有在灌没流状态下进行测流要求时，规程中将有专门说明。1.4本规程包括的常用量水堰槽及测量流量范围：1.4.1薄壁堰，分成三种主要类型：三角形缺口堰、矩形缺口堰和等宽堰。三角形缺口薄壁堰测量流量范围：0.2×10-3～1.8m3/s；矩形缺口薄壁堰测量流量范围：1.4×10-3～49m3/s；等宽薄壁堰测量流量范围：0.8×10-3～77m/s。1.4.2宽顶堰，分为两种主要类型：矩形宽顶堰和圆缘宽顶堰。矩形宽顶堰测量流量范围为8×10-3~65m/s；圆缘宽顶堰测量流量范围为8×10-3~820m2/s。1.4.3三角形面堰，测量流量范围为3×10-3～1300m/s。1.4.4平坦V形堰，测量流量范围为14×10-3～630m2/s。1.4.5巴歇尔（Parshall）槽，测量流量范围为0.1×10-3～93m2/s。1.4.6无喉道（Cut-throat）槽，测量流量范围为0.7×10-3～3.0m2/s。2工作原理
在明渠中设置标准量水堰槽，并按规定位置测量水位，则流过堰槽的流量与水位呈单值关系。现可根据相应流量公式或经验关系式，将测出的水位值换算出流量值。二技术要求
（一）薄壁堰
3薄壁堰是指在明渠中垂直水流方向安装的具有一定形状缺口，并加工成堰口的薄壁堰体，过流时其水舌表面得到充分发展的量水建筑物。三种类型的流量公式如下：3.1三角形缺口薄壁堰（图1）流量公式1
JJG711-1990
静水井
泄水管连通管
B-B剖面图
过渡段
过渡段
(3~4)hmnx
行近渠槽
A-A剖面图
连通管
静水井
(3~4)hm
行近渠槽
平面图
图1三角形缺口薄壁堰示意图
C.1号tg号/2 gh.5/2
Q=C。
式中：C。——流量系数，查附录2图1;0三角形缺口夹角；
he——有效实测水头。免费标准bzxz.net
he=h+Ka
下游水深
实测水头：
K，—水头修正系数。
JJG711—1990
当=90°时，K，=0.00085m；
当6≠90°时，C。查附录2图2，K，查附录2图3。3.1.1公式（1）适用条件：θ在20°～100°之间。θ=90°时，h/力和/B的适用范围见附录2图1。
≠90°时，h/0.35
1. 5> /B> 0. 1
h±0.06 m
3.2结构技术要求
3.2.1堰板上游面为一平面，在表面上任意两点间的连线与垂直于轴线的平面之间的斜率应小于1%。
3.2.2三角形缺口堰顶线bc，cd为直线（图2）。oo
水流方向
A-A视图
3.2.3三角形缺口夹角（）平分线O'O°与堰板中垂线00应重合（图2）。3.2.4堰板顶面ab，df在一水平面内，与三角形缺口角度平分线OO成90°角（图2)。
3.2.5堰板堰口加工要求如图2所示。堰口顶面e为一平面，与堰板上游面相交处呈3
JJG 711—1990
锐缘状态，若堰口锐缘处被磨圆，其圆弧半径r不能大于0.25mm。堰口顶面宽度为1～2mm，允许宽度不得超出0.8～3.0mm。堰口表面应无毛刺和刮痕，表面粗糙度为。
3.2.6堰板上游面距堰顶20～50mm范围内要求加工成光滑表面，表面粗糙度为，在此范围内一般不得有突出物，如采用螺栓安装堰板时，其螺栓突出物不得超出与堰板上游面成1：10坡度的斜面（图2）。3.2.7当堰板厚度大于堰口顶面宽度（1～2mm）时，超出堰口顶面宽度部分应加工成斜面，斜面与顶面夹角不得小于45°（图2），斜面表面粗糙度为3静水井
连通管
泄水管
B-B剖面图
图3矩形缺口薄壁堰示意图
JJG711—1990
3.3矩形缺口薄壁堰（图3）流量公式：Q=C。
式中：C。—流量系数，查附录2图4。不同b/B值的C。公式：
b。有效堰口宽度；
he—有效水头。
式中：b—实测堰口宽度；
/2gbch.3/2
C。=0.598+0.064h/p
=0.596+0.045h/p
=0.594+0.030h/p
=0.593+0.018h/p
=0.592+0.010h/p
=0.591+0.0058h/p
=0.589-0.0018h/p
be=b+K，
he=h＋K,
K——宽度修正系数，查附录2图5；h——实测水头；
K，—水头修正系数，K=0.001m。3.3.1公式（2）适用条件
h 40.03 m
(B-b)/2+0.10 m
3.4结构技术要求
3.4.1矩形缺口中垂线应与行近渠槽中心线相重合。侧缘（ac，fd）与底缘（cd）交角为90°角，见图4。
3.4.2堰板要求与3.2.1相同。
3.4.3矩形缺口侧缘（ac，fd）及底缘（cd）均为锐缘堰口，加工要求与3.2.5；3.2.6和3.2.7相同。
3.5等宽薄壁堰（图5）流量公式JJG711-1990
/2gbh3/2
式中：C。———流量系数，C。0.602十0.083h/p；有效水头，h。=h+0.0012m；
h——实测水头。
公式（3）适用条件
0.75m>h>0.03m
3.6结构技术要求
3.6.1等宽薄壁堰堰顶为水平面，堰口宽度与行近渠槽宽度相同。堰板面与矩形行近渠槽水平轴线成90°角。
3.6.2堰板要求与3.2.1相同。
3.6.3堰板加工要求与3.2.5，3.2.6和3.2.7相同。3.7安装条件
薄壁堰应垂直安装在顺直的，槽壁光滑的和渠底水平的矩形行近渠槽内3.7.2行近渠槽顺直段长度应大于水面宽度的10倍。3.7.3等宽薄壁堰在堰板附近渠槽两壁应是垂直的光滑表面，沿高度方向渠槽宽度尺寸保持准确一致。为使水舌宽度尺寸保持不变，渠槽边墙往堰板下游延伸长度应大于6
JJG711-1990
0.3hmax（hmax为实测最大水头值）（图5）。B=b
泄水管
通气孔
连通管
图5等宽薄壁堰示意图
箭水井
3.7.4堰顶高程应大于堰体下游渠槽可能出现的最高水位0.1m。3.7.5等宽薄壁堰水舌底缘与下游水面之间的边墙上应设通气孔，使水舌上下表面始终与大气相通。通气孔直径可按下式估算。$=0.11h60.5
式中：—通气孔直径；
一堰上水头：
b—堰口宽度，单位均以米（m）计。3.8水位观测
