【国家计量标准(JJ)】 可燃气体检测报警器检定规程

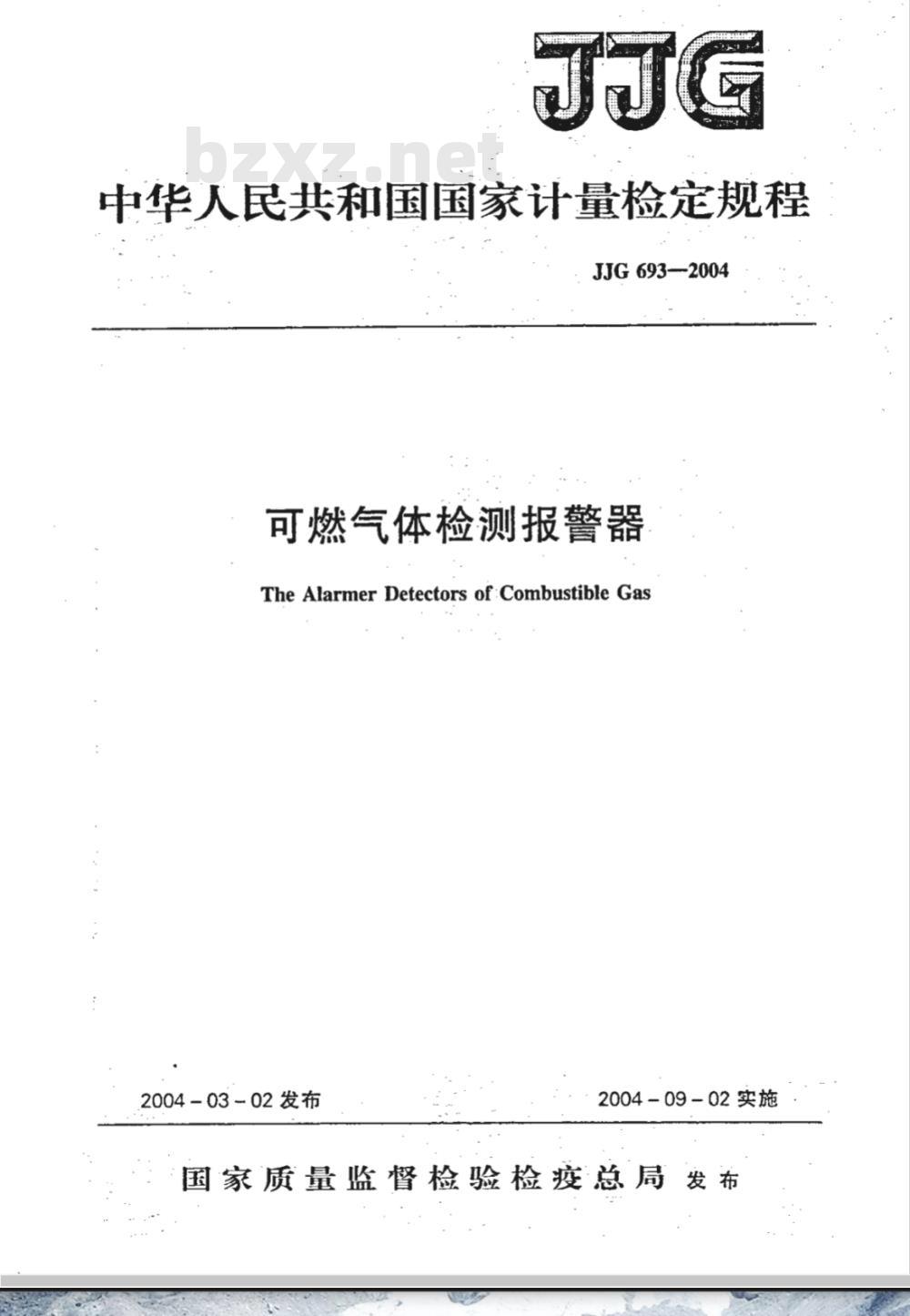

中华人民共和国国家计量检定规程JJG 693—2004
可燃气体检测报警器
The Alarmer Detectors of:Combustible Gas2004-03-02发布
2004-09-02实施
国家质量监督检验检疫总局发布JJG693-2004

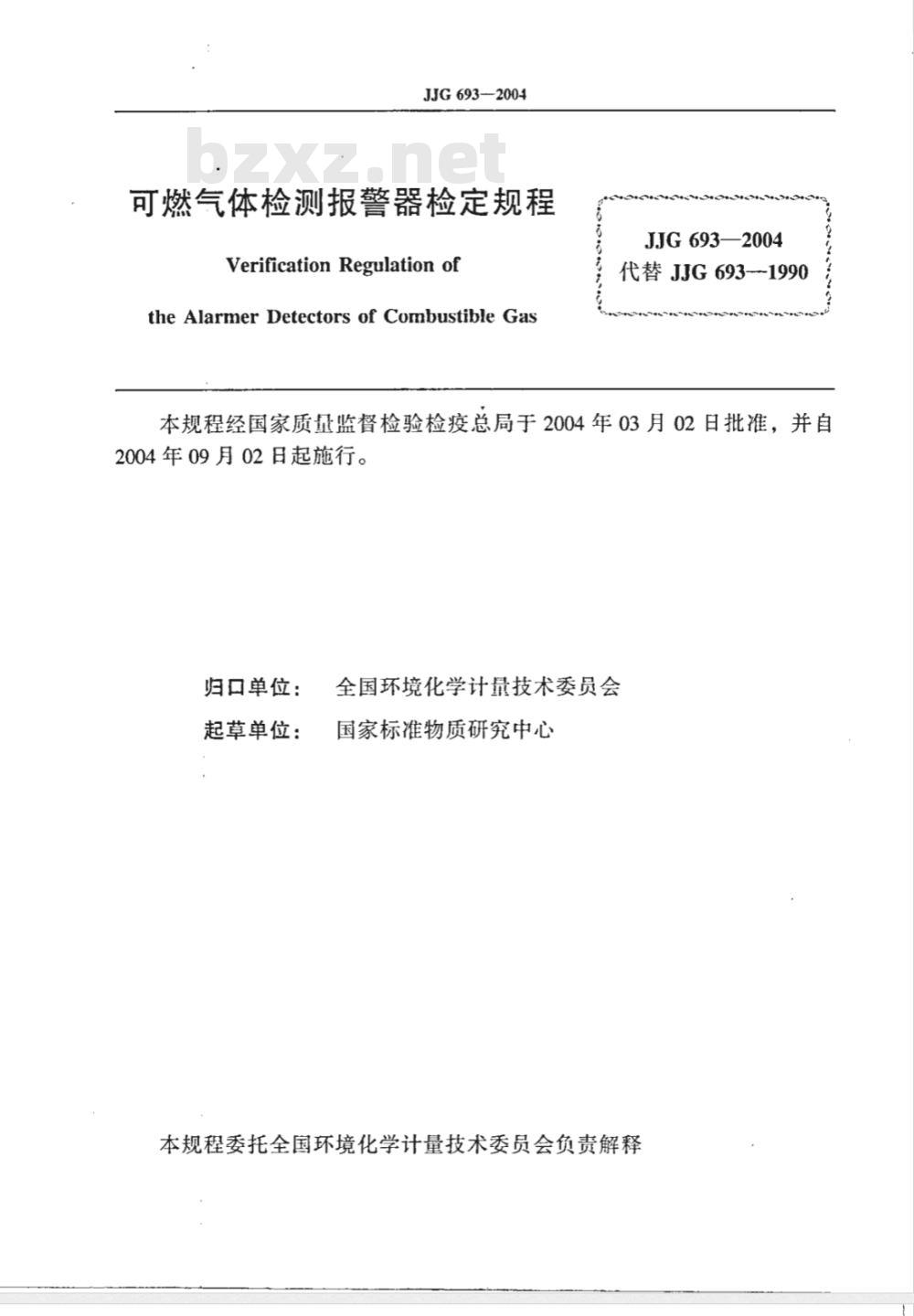

可燃气体检测报警器检定规程
VerificationRegulationof
theAlarmerDetectorsofCombustibleGasJJG 693—2004
代替JJG693-1990
本规程经国家质量监督检验检疫总局于2004年03月02日批准，并自2004年09月02日起施行。
归口单位：
起草单位：
全国环境化学计量技术委员会
国家标准物质研究中心

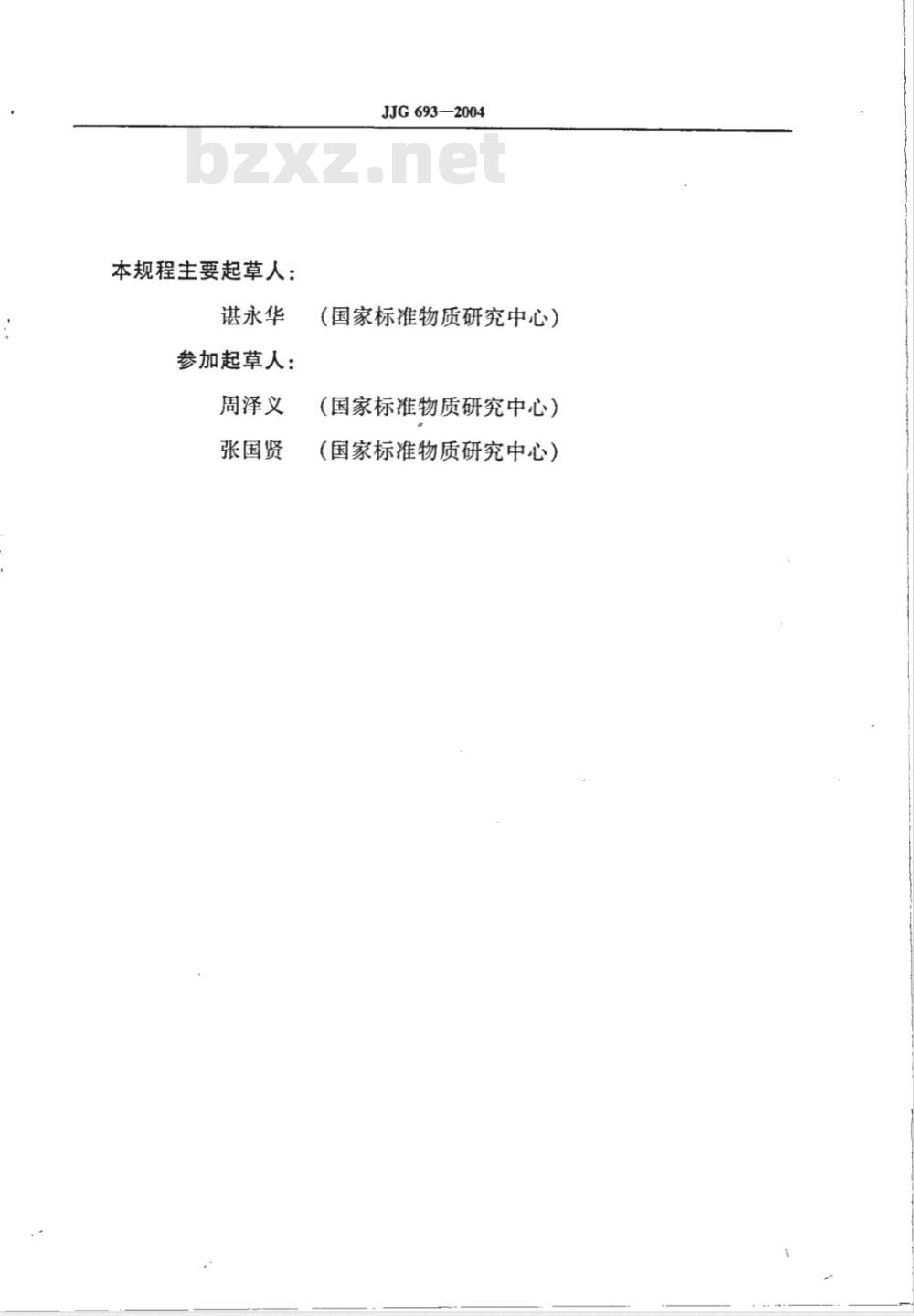

本规程委托全国环境化学计量技术委员会负责解释本规程主要起草人：
谌永华
参加起草人：
周泽义
张国贤
JJG693—2004
（国家标准物质研究中心）
（国家标准物质研究中心）
（国家标准物质研究中心）

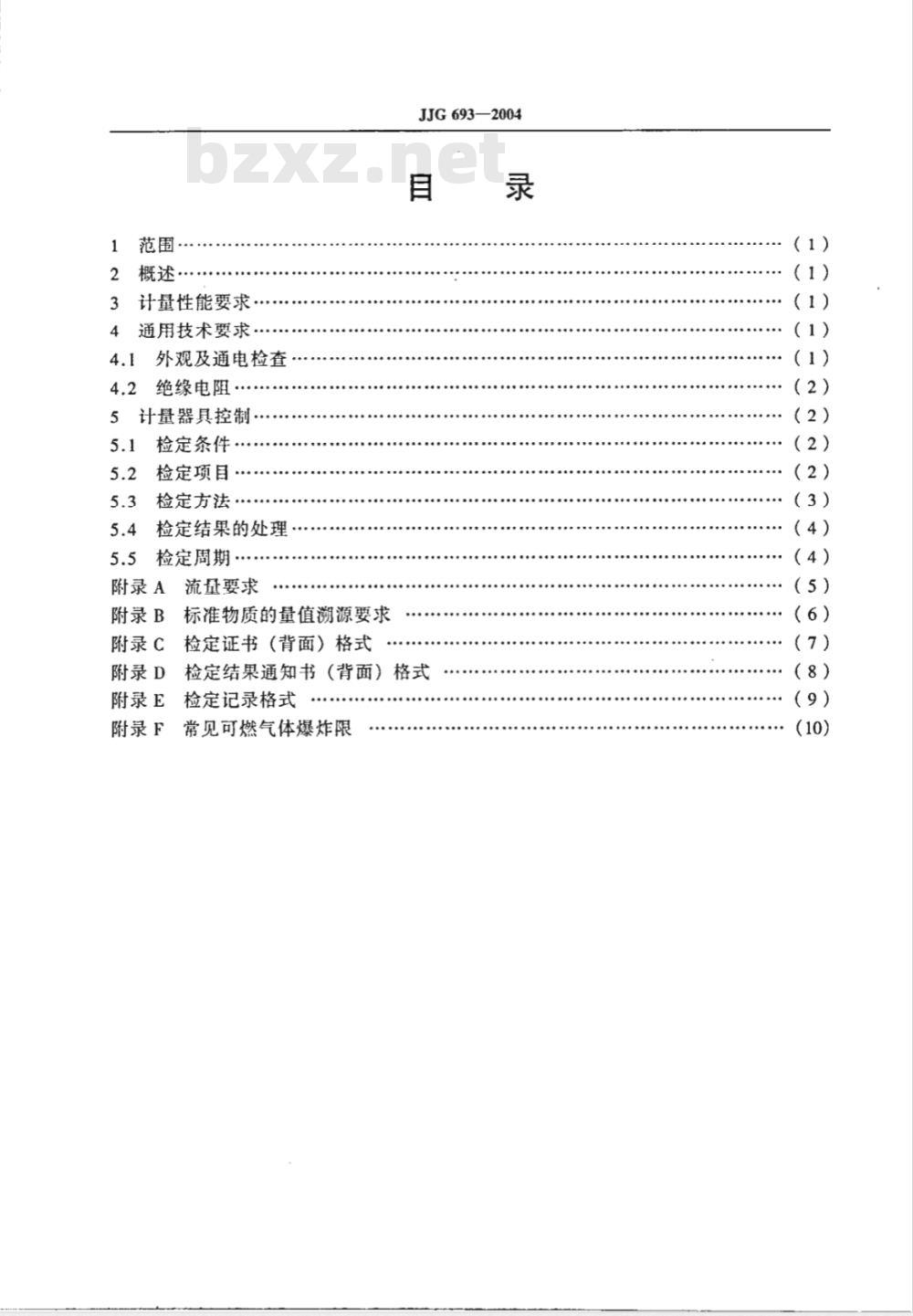

范围·
计量性能要求
4通用技术要求·
4.1外观及通电检查
绝缘电阻·
5计量器具控制·
5.1检定条件……
检定项目
检定方法·
5.4检定结果的处理
5.5检定周期，
附录A
流量要求
附录B标准物质的量值溯源要求
附录C
附录D
附录E
检定证书（背面）格式
JJG693—2004
检定结果通知书（背面）格式
检定记录格式
附录F
常见可燃气体爆炸限
（3）
（4）

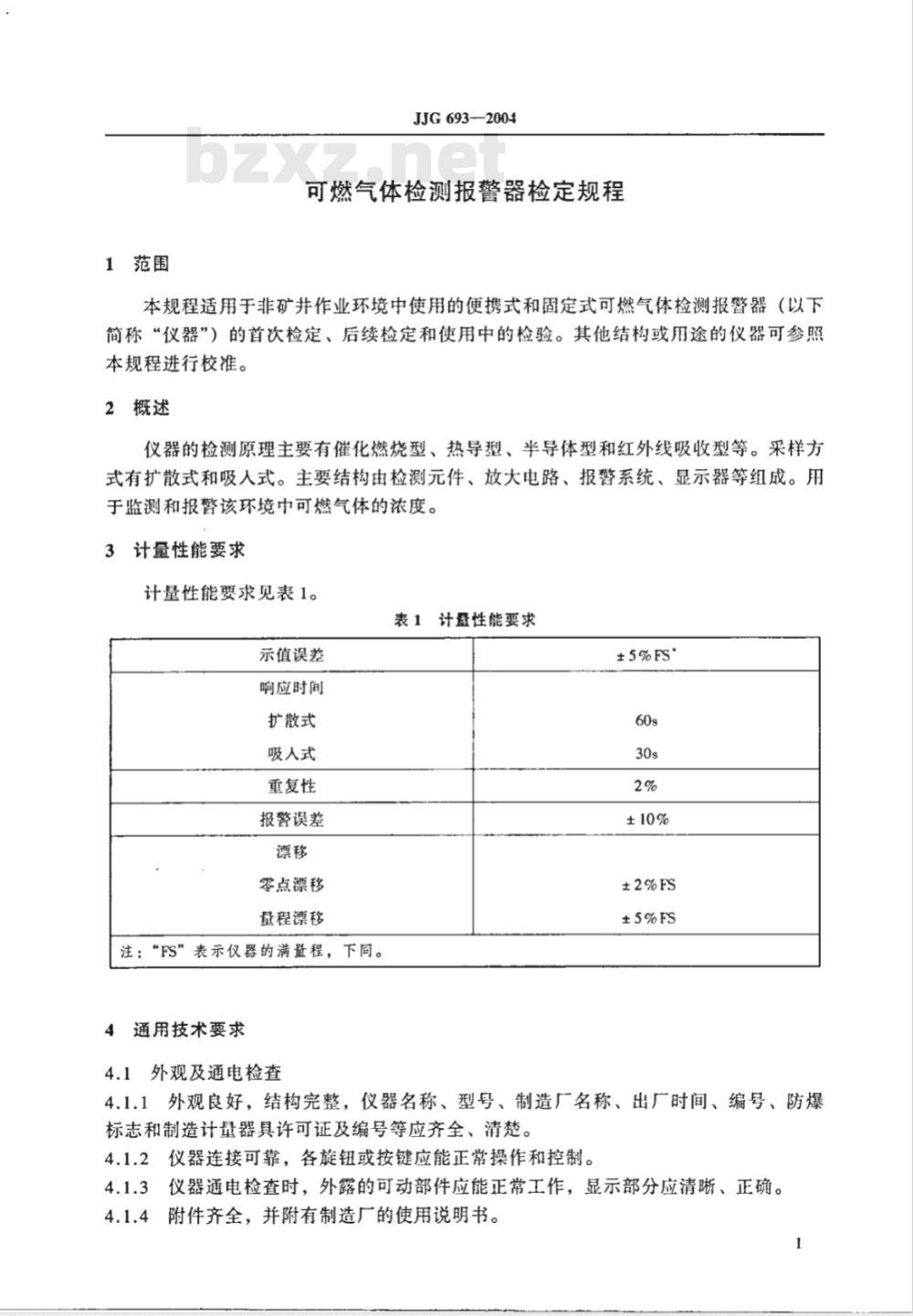

1范围
JJG693-—2004
可燃气体检测报警器检定规程
本规程适用于非矿并作业环境中使用的便携式和固定式可燃气体检测报警器（以下简称“仪器”）的首次检定、后续检定和使用中的检验。其他结构或用途的仪器可参照本规程进行校准。
2概述
仪器的检测原理主要有催化燃烧型、热导型、半导体型和红外线吸收型等。采样方式有扩散式和吸人式。主要结构由检测元件、放大电路、报警系统、显示器等组成。用于监测和报警该环境中可燃气体的浓度。3计量性能要求
计量性能要求见表1。
表1计量性能要求
示值误差
响应时间
扩散式
吸人式
重复性
报警误差
零点漂移
量程漂移
注：“FS”表示仪器的满量程，下同。通用技术要求
4.1外观及通电检查bzxz.net
±5%FS
±2%FS
±5%FS
4.1.1外观良好，结构完整，仪器名称、型号、制造厂名称、出厂时间、编号、防爆标志和制造计量器具许可证及编号等应齐全、清楚。4.1.2仪器连接可靠，各旋钮或按键应能正常操作和控制。4.1.31
仪器通电检查时，外露的可动部件应能正常工作，显示部分应清晰、正确。附件齐全，并附有制造厂的使用说明书。4.1.4
4.2绝缘电阻
JJG693—2004
对使用交流电源的仪器，相、中连线对地的绝缘电阻应不小于20MQ2。5计量器具控制
仪器的控制包括首次检定、后续检定和使用中的检验。5.1检定条件
5.1.1检定环境条件
环境温度：（0~40)℃；
和对湿度：<85%；
通风良好，无干扰被测成分。
5.1.2检定用标准及设备
5.1.2.1气体标准物质
采用与被测气种相同的标准物质，对通用仪器可采用异丁烷或丙烷气体标准物质。标准物质的浓度约为10%LEL，40%LEL，60%LEL及1.1倍报警设定点浓度。标准气体的扩展不确定度不大于2%（k=3）。标准物质的来源见附录B。标准物质的浓度单位在使用时应换算成与被检仪器的表示单位一致。注：“LEL”为某种气体的爆炸下限浓度。5.1.2.2零点气体
不影响仪器示值的压缩空气或环境空气均可。5.1.2.3流量控制器
流量范围应不小于500mL/min，并带旁通流量计（见附录A）。流量计的准确度级别不低于4级。
5.1.2.4秒表
：电子或机械秒表均可，分度值不大于0.1s。5.1.2.5绝缘电阻表500V、10级
5.1.2.6减压阀和气路
使用与标准气体钢瓶配套的减压阀：不影响气体浓度的管路材料，例如聚四氟乙烯等。
5.1.2.7对扩散式仪器使用与仪器配套的检定用扩散罩。5.2检定项目
检定项目见表2。
表2可燃气体检测报警器检定项目一览表检定项目
外观及通电检查
绝缘电阻
示值误差
响应时间
首次检定
后续检定
使用中检验
注1：
检定项目
报警误差
重复性
为蓄要检定项目；
JJG693-2004
表2 (续）
首次检定
为不需要检定项目。
后续检定
使用中检验
注2：经安装及维修后对仪器计量性能有较大影响的，其后续检定按首次检定要求进行。5.3检定方法
5.3.1外观及通电检查
用目测及通电手动法进行。
5.3.2绝缘电阻测定
仪器不连接供电电源，但接通仪器电源开关。将绝缘电阻表的一个接线端接到电源插头的相、：中联线上，另一接线端接到仪器的接地端上，施加500V直流电压持续5s，从绝缘电阻表读取仪器的绝缘电阻值。5.3.3示值误差检定
给仪器通电预热稳定后，按说明书要求的流量，分别通人零点气体和浓度约为60%LEL的标准气体，校准仪器的零点和示值。然后分别通入约为10%LEL，40%LEL，60%LEL的标准气体，记录仪器稳定示值。每点做三次，三次的算术平均值为仪器示值。按（1）式计算每点△C，取△C绝对值最大的为示值误差。C - Ce × 100%
式中：c—仪器示值的平均值；
C—通入仪器的标准值；
R——仪器满量程。
5.3.4重复性检定
仪器预热稳定后，在正常的工作条件下，通入零点气体校准仪器零点，再通入约为40%LEL的标准气体，记录仪器稳定示值C，重复上述操作6次。以（2）式计算的相对标准偏差为重复性限：
C(c, -)2
式中：s—计算结果的重复性；
C——6次测量的平均值；
C,—第i次的测量值。
×100%
5.3.5报警误差的检定
JJG693—2004
通人大于1.1倍报警设定点浓度的标准气体，记录仪器的报警值。重复测量三次，三次的算术平均值为仪器的报警值。按（3）式计算报警误差：A-A ×100%
式中：△A一一仪器的报警误差；A三次报警值的平均值；
A-仪器的报警设定值。
5.3.6响应时间的检定
仪器在正常工作条件下，通入零点气体校准仪器零点后，再通入约为40%LEL的标准气体，读取稳定示值，停止通气，让仪器回到零点。再通人土述标准气体，同时启动秒表，待示值升至稳定值的90%时，停止秒表，记下秒表显示的时间。按上述操作方法重复三次，三次的算术平均值为仪器的响应时间。5.3.7漂移的检定
仪器的漂移包括零点漂移和量程漂移。在正常工作条件下，仪器通电预热稳定后，通入零点气体，将仪器调到零点（对指针式的仪器将示值调到5%处），记为Z。。再通人约为60%LEL的标准气体，读取稳定示值为S。，而后通入零点气体。对固定式仪器连续运行6h，每间隔1h记录仪器的零点值为Z，，通人上述同一标准气体记录仪器稳定示值为S：。对便携式仪器连续运行1h，按上述同样的方法，每间隔10min试验并记录读数一次。按（3）式计算零点漂移： =2=Z ×100%
取绝对值最大的△Z：为仪器的零点漂移。按（5）式计算量程漂移：
(S - 2,) = (S - z2) × 100% AS,=
取绝对值最大的△S，为仪器的量程漂移。5.4检定结果的处理
按本规程要求检定合格的仪器，发给检定证书；检定不合格的仪器，发给检定结果通知书，并注明不合格项目。
5.5检定周期
仪器的检定周期一般不超过1年。仪器经过非正常振动，或对示值有怀疑时，以及更换主要元件后，应随时送检。4
附录A
JJG 693—2004
流量要求
根据被检仪器的采样方式和需要的流量不同，使用流量控制器控制要求的流量。检定扩散式仪器时，流量的大小要根据扩散罩的大小而定，用流量控制器中的流量计控制被检仪器的流量。检定吸人式的仪器时，定要保证流量控制器的旁通流量计有流量放空。总之，两种采样方式的仪器，都应使检定时的流量和使用时的流量一致。流量控制器的连接如图A.1所示。
流量控制器人口
流量计
流量控制器出口
旁通流盘计
流量控制器
被检仪器
附录 B
JJG693—2004
标准物质的量值溯源要求
1.本规程所规定检定用的气体标准物质可以直接使用国家计量行政部门批准的定值不确定度小于或等于2%（k=3）的有证气体标准物质。2.由于可燃气体检测报警器检定所需的气体标准物质的气种较多，每一种气体还需备多个不同浓度值的标准气体。为方便满足不同被检仪器的需要，检定用的气体标准物质也可采用ISO公认的质量流量动态配气装置配置低浓度值气体。但在动态配气时被稀释的高浓度标准气体必须是经计量行政部门批准的定值不确定度小于或等于1%（=3）的有证气体标准物质。
目前使用的“气体检测报警器检定/校准装置”，可根据被检仪器的需要，采用高纯氮、纯净空气或其他纯气为稀释气体，对高浓度的气体标准物质进行稀释，便可配制出10-8~10-?含量的各种标准气体。配气装置的主要技术要求如下：1.流量范围：（10~2000/3000/5000）ml/min任选2.流量示值误差限：±0.5%
附录 C
检定项目
1.外观及通电检查：
2.绝缘电阻：
3.示值误差：
4.重复性：
5.报警误差：
6.响应时间：
7.零点漂移：
8.量程漂移：
JJG 693—2004
检定证书（背面）格式
技术要求
检定结果
