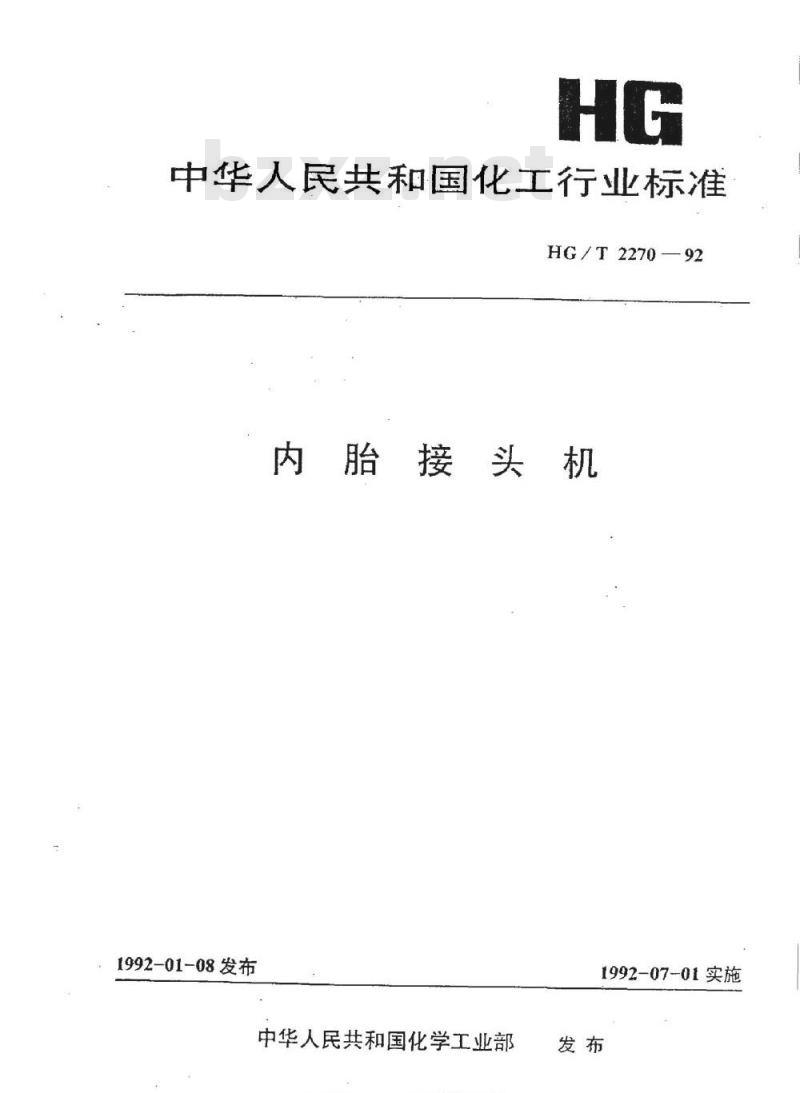

【化工行业标准(HG)】 内胎接头机

中华人民共和国化工行业标准
HG/T2270—92
内胎接头机
1992-01-08发布
中华人民共和国化学工业部
标准换费网m.bm
oo各类标准行业资科免费下载
1992-07-01实施
中华人民共和国化工行业标准
内胎接头机
主题内容与适用范围
HG/T2270-92bzxz.net
本标准规定了内胎接头机（以下简称接头机）的规格系列与基本参数、技术要求、安全要求、试
验方法及检验规则、标志和包装等。本标准适用于对接各种轮胎内胎的接头机，2引用标准
未注公差的规定
GB1184形状和位置公差
安全色
GB2893
ZBG95010橡胶塑料机械涂漆用技术条件JB8产品标牌
JB2131液压元件通用技术条件
橡胶机械外观通用技术条件
HG5-1541#
橡胶机械包装通用技术条件
HG5-1543米

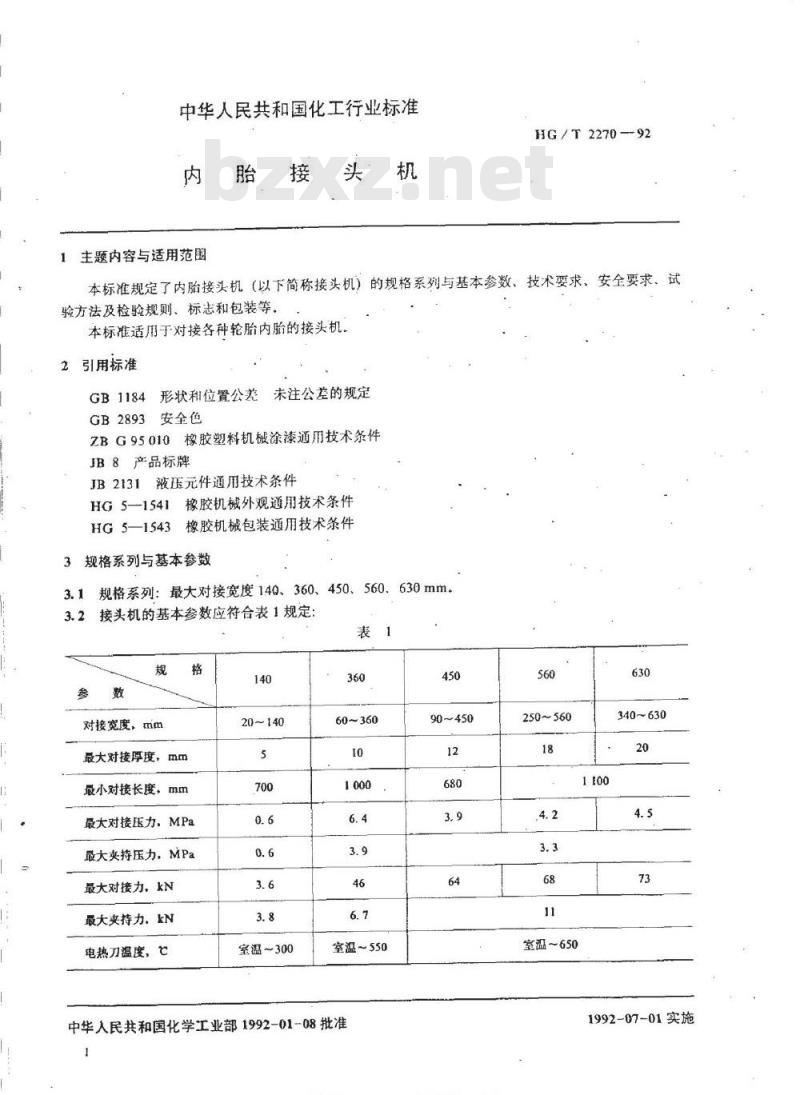

3规格系列与基本参数
3.1规格系列：最大对接宽度140、360、450、560、630mm。3.2接头机的基本参数应符合表1规定：表1
对接宽度，mm
最大对接厚度，mm
最小对接长度，mm
最大对接压力．MPa
最大爽持压力，MPa
最大对接力，kN
最大夹持力，kN
电热刀温度，
20~140
室温～300
60~360
室温~550
中华人民共和国化学工业部1992-01-08批准450
90~450
标准换换网mm.b28080.com各类标准行业资杆免费下载560
250~560
室温~650
340~630
1992-07-01实施
HG/T2270--9

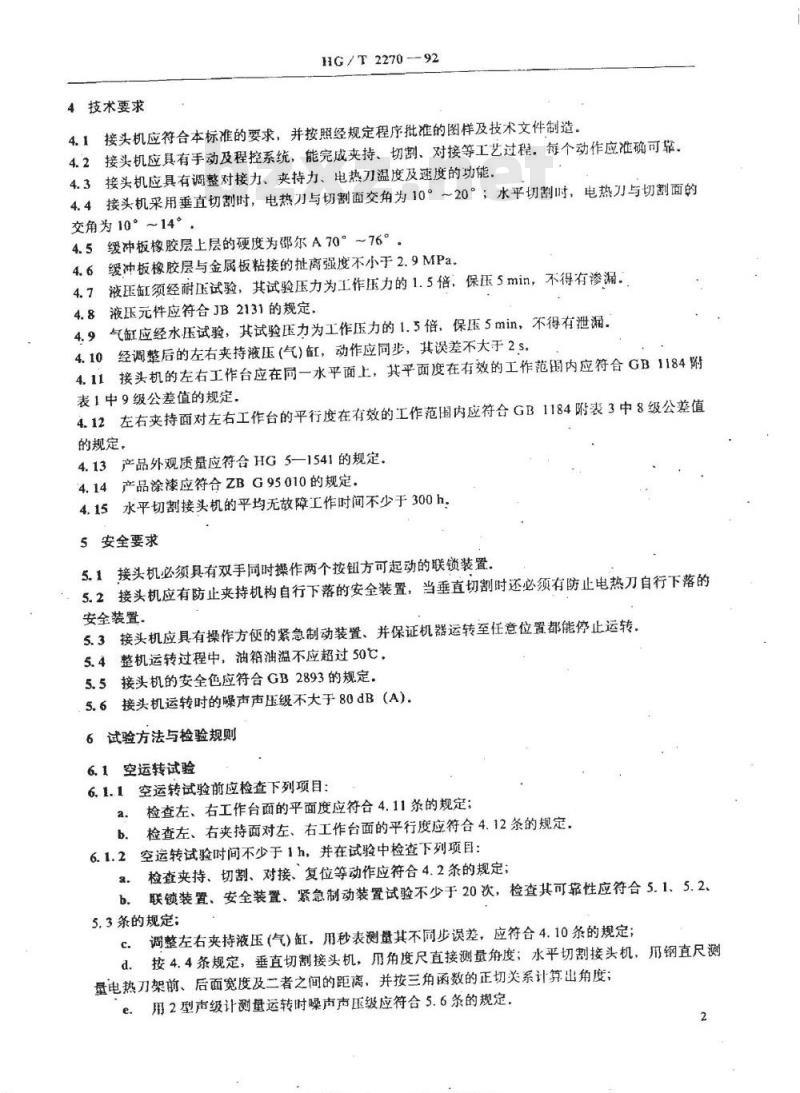

4技术要求
4.1接头机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2接头机应具有手动及程控系统，能完成夹持、切制、对接等工艺过程。每个动作应准确可靠。4.3接头机应具有调整对接力、夹持力、电热刀温度及速度的功能。4.4接头机采用垂直切割时，电热刀与切割面交角为10°～20°；水平切割时，电热刀与切割面的交角为10°~14°，
4.5缓冲板橡胶层上层的硬度为邵尔A70°～76°。缓冲板橡胶层与金属板粘接的扯离强度不小于2.9MPa。4.6
液压缸须经耐压试验，其试验压力为工作压力的1.5倍、保压5min，不得有渗漏。4.7
液压元件应符合JB2131的规定。4.8
4.9气缸应经水压试验，其试验压力为工作压力的1.5倍，保压5min，不得有泄漏。4.10经调整后的左右夹持液压（气)缸，动作应同步，其误差不大于2.s.4.11接头机的左右工作台应在同一水平面上，其平面度在有效的工作范围内应符合GB1184附表1中9级公差值的规定，
4.12左右夹持面对左右工作台的平行度在有效的工作范围内应符合GB1184附表3中8级公差值的规定，
4.13产品外观质量应符合HG5-—1541的规定，4.14产品涂漆应符合ZBG95010的规定。水平切割接头机的平均无故障工作时间不少于300h，4.15
5安全要求
5.1接头机必须具有双手同时操作两个按钮方可起动的联锁装置.5.2接头机应有防止夹持机构自行下落的安全装置，当垂直切割时还必须有防止电热刀自行下落的安全装置，
5.3接头机应具有操作方便的紧急制动装置、并保证机器运转至任意位置都能停止运转，5.4整机运转过程中，油箱油温不应超过50℃。5.5接头机的安全色应符合GB2893的规定。5.6接头机运转时的噪声声压级不大于80dB（A）6试验方法与检验规则
空运转试验
空运转试验前应检查下列项目：6.1.1
检查左、右工作台面的平面度应符合4.11条的规定；a.
检查左、右夹持面对左、右工作台面的平行度应符合4.12条的规定。b.
空运转试验时间不少于1h，并在试验中检查下列项目：6.1.2
检查夹持、切割、对接、复位等动作应符合4.2条的规定；a.
联锁装置、安全装置、紧急制动装置试验不少于20次，检查其可靠性应符合5.1、5.2、b.
5.3条的规定：
调整左右夹持液压（气）缸，用秒表测量其不同步误差，应符合4.10条的规定；按4.4条规定，垂直切割接头机，角度尺直接测量角度：水平切割接头机，用钢直尺测d.
量电热刀架前、后面宽度及二者之间的距离，并按三角函数的正切关系计算出角度；e.
用2型声级计测量运转时噪声声压级应符合5.6条的规定，标准换换网m.bgeg
80（00m各类标准行业资科免费下载2

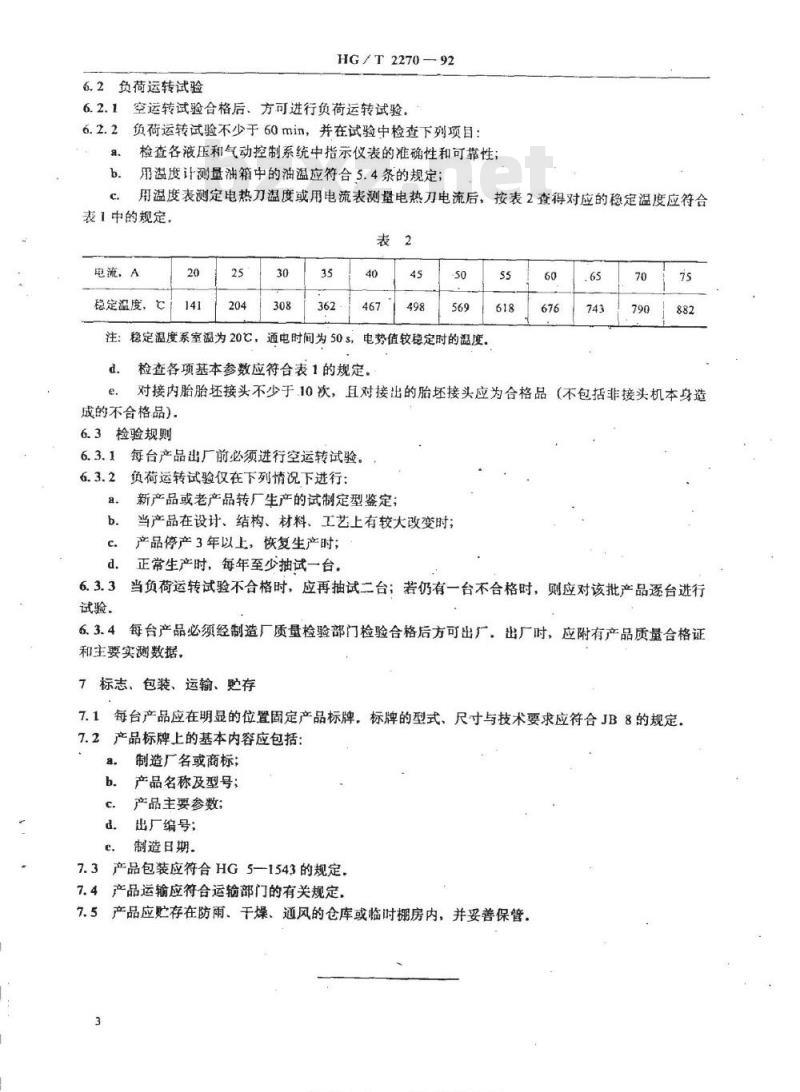

6.2负荷运转试验
HG/T2270—92
6.2.1空运转试验合格后、方可进行负荷运转试验，6.2.2负荷运转试验不少于60min，并在试验中检查下列项目：检查各液压和气动控制系统中指示仪表的准确性和可靠性；那温度计测量油箱中的油温应符合5.4条的规定；b.
用温度表测定电热刀温度或用电流表测量电热刀电流后，按表2查得对应的稳定温度应符合c.
表1中的规定，
电流、A
稳定温度，
注：稳定温度系室温为20℃，
电势值较稳定时的温度.
通电时间为50s，
检查各项基本参数应符合表1的规定d.
对接内胎胎坏接头不少于.10次，且对接出的胎坏接头应为合格品（不包括非接头机本身造e.
成的不合格品），
6.3检验规则
6.3.1每台产品出厂前必须进行空运转试验。6.3.2负荷运转试验仅在下列情况下进行：a.
新产品或老产品转厂生产的试制定型鉴定：当产品在设计、结构、材料、工艺上有较大改变时；产品停产3年以上，恢复生产时；正常生产时，每年至少抽试一台。d.
6.3.3当负荷运转试验不合格时，应再抽试二台；若仍有一台不合格时，则应对该批产品逐台进行试验。
6.3.4每台产品必须经制造厂质量检验部门检验合格后方可出厂，出厂时，应附有产品质量合格证和主要实测数据。
7标志、包装、运输、贮存
每台产品应在明显的位置固定产品标牌，标牌的型式、尺寸与技术要求应符合JB8的规定，7.1
7.2产品标牌上的基本内容应包括：a.
制造厂名或商标；
产品名称及型号：
产品主要参数；
出厂编号；
制造日期。
7.3产品包装应符合HG5—1543的规定7.4产品运输应符合运输部门的有关规定，7.5产品应贮存在防雨、干燥、通风的仓库或临时棚房内，并妥善保管，标准换换网m，b80

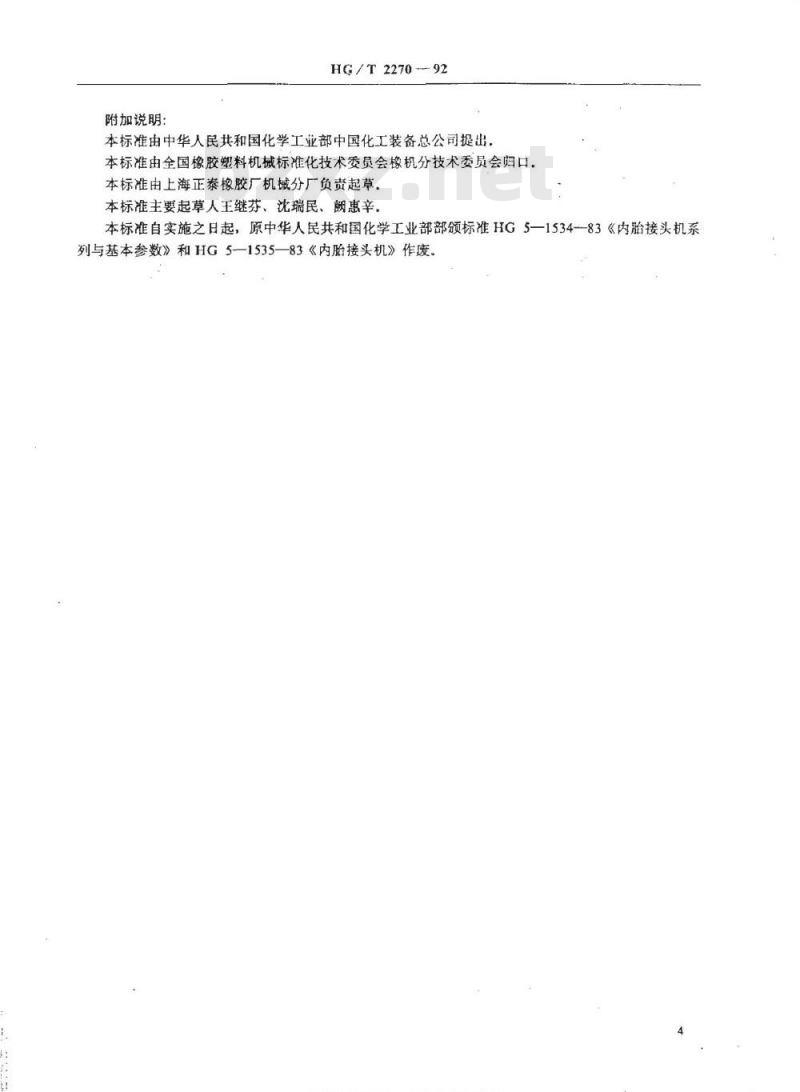

.00m客类标准行业资料免费下载附加说明：
HG/T2270-92
本标准由中华人民共和国化学工业部中国化工装备总公司提出本标准由全国橡胶塑料机械标准化技术委员会橡机分技术委员会归口，本标准由上海正泰橡胶厂机械分厂负责起草。本标准主要起草人王继芬、沈瑞民、朗惠辛，本标准自实施之日起，原中华人民共和国化学工业部部颁标准HG5—1534-83《内胎接头机系列与基本参数》和HG5-—1535—83《内胎接头机》作废。标准换换网matb280e0-c0m各美标准行业资料免费下载中华人民共和国
