【国家计量标准(JJ)】 4TSJ60B00002型惯性导航模拟器测试仪检定规程

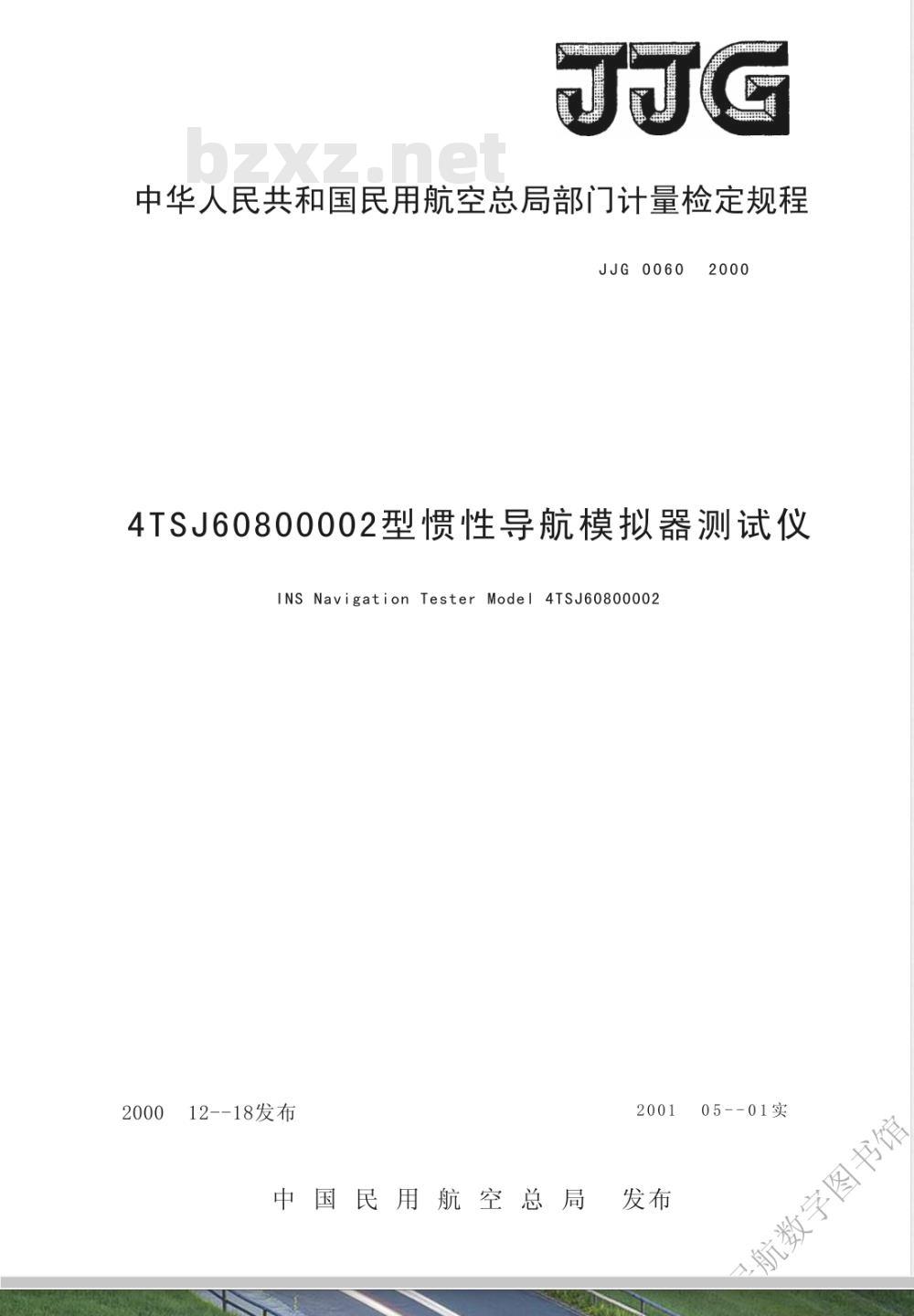

中华人民共和国民用航空总局部门计量检定规程JJG0060
4TSJ60800002型惯性导航模拟器测试仪INS Navigation Tester Model 4TsJ608000022000
12--18发布
中国民用航空总局國发布
05--01实
航数字图书馆

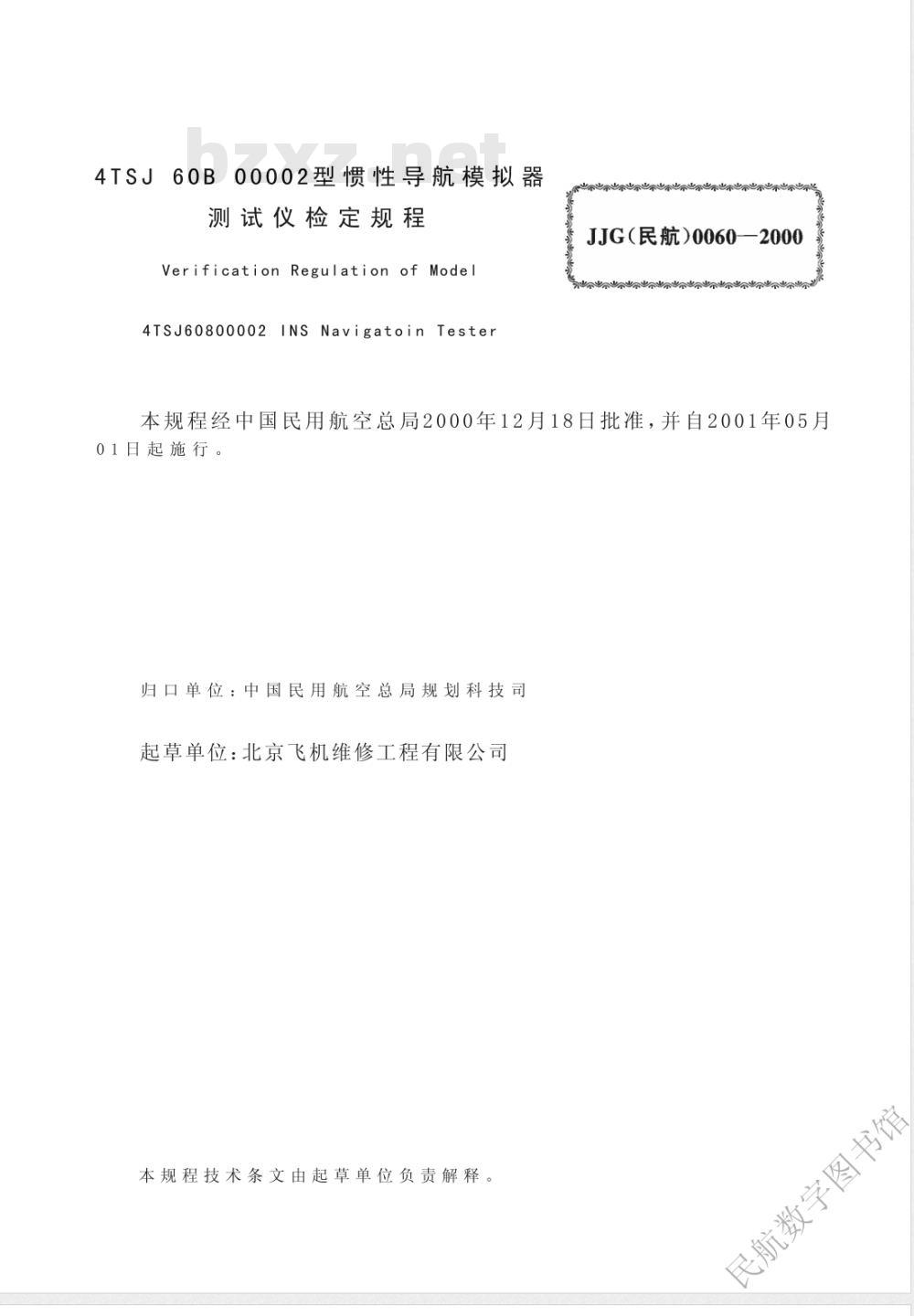

60B00002型惯性导航模拟器
测试仪检定规程
Verification Regulation of Model4TSJ60800002
sNavigatoinTester
JJG（民航)0060—2000
本规程经中国民用航空总局2000年12月18日批准，并自2001年05月01日起施行。
归口单位：中国民用航空总局规划科技司起草单位：北京飞机维修工程有限公司本规程技术条文由起草单位负责解释。民航数字图书馆

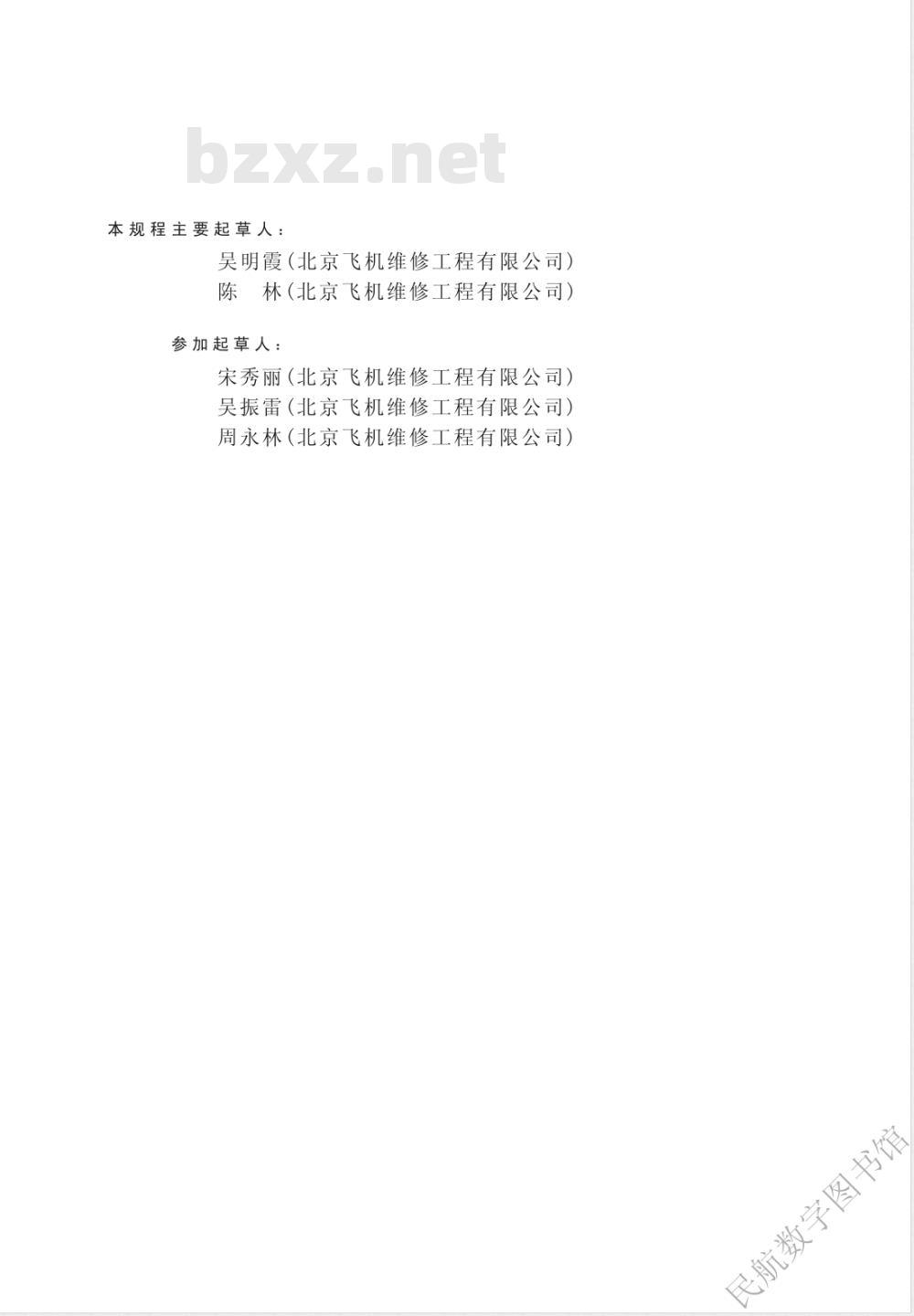

本规程主要起草人：
吴明霞（北京飞机维修工程有限公司）陈林（北京飞机维修工程有限公司）参加起草人：
宋秀丽（北京飞机维修工程有限公司）吴振雷（北京飞机维修工程有限公司）周永林（北京飞机维修工程有限公司）民航数字图书馆

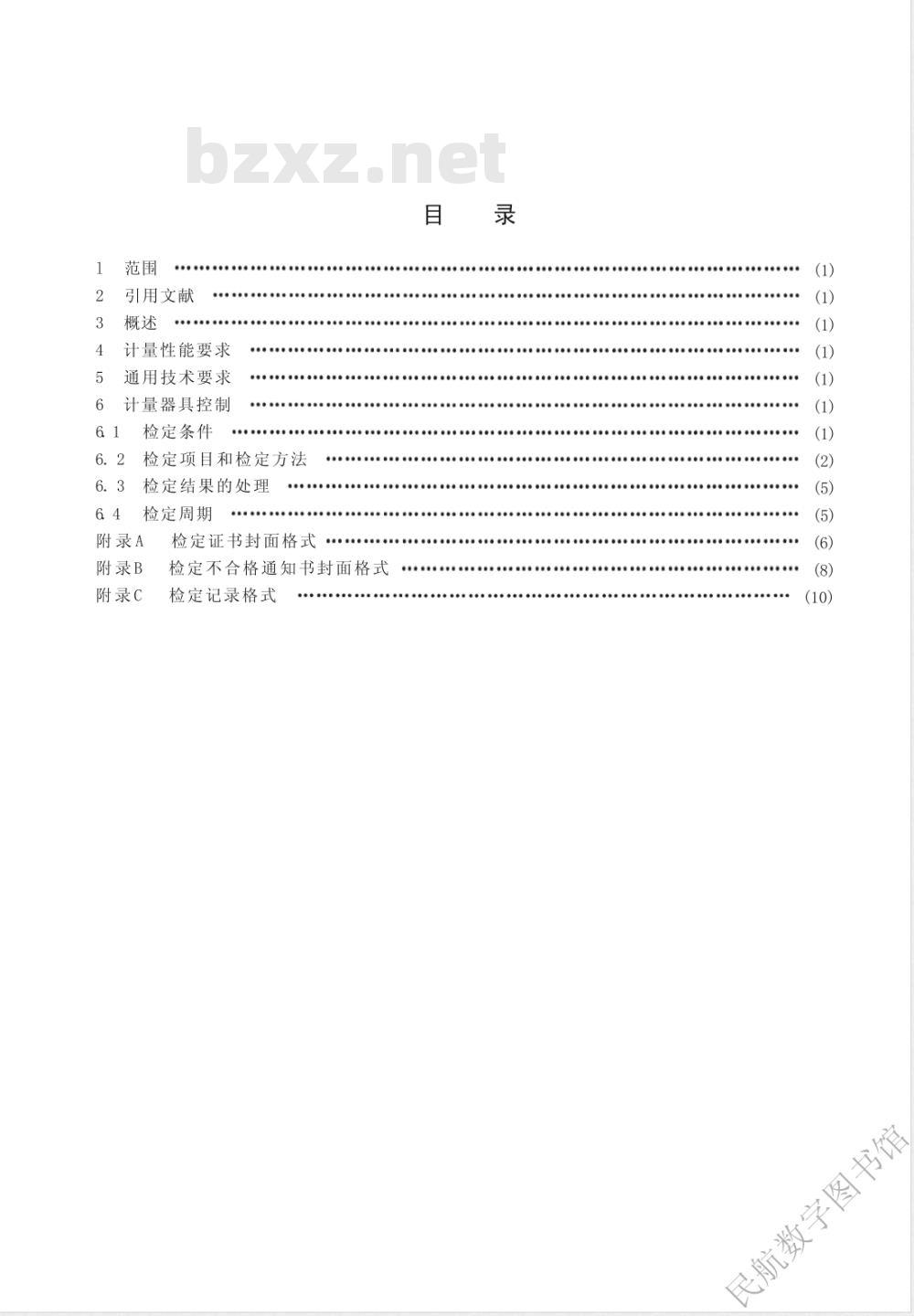

引用文献
计量性能要求
通用技术要求
计量器具控制
检定条件
检定项目和检定方法
检定结果的处理
检定周期
附录A
附录B
附录C
检定证书封面格式
检定不合格通知书封面格式
检定记录格式
（8）
民航数字图书馆
民航数字图书馆
1范围
4TSJ60B00002型惯性导航模拟器测试仪检定规程本规程适用于民用航空系统飞机维修中应用的4TSJ60B00002型惯性导航模拟器测试仪（以下简称测试仪）的首次检定、后续检定和使用中检验2引用文献
《JJF1001-1998
通用计量术语及定义》1998年版《JJF1002-1998
国家计量检定规程编写规则》1998年版《4TSJ60B00002型惯性导航模拟器维护手册》B0EING公司1994年英文版使用本规程时应注意使用上述引用文献的现行有效版本。3概述
测试仪用于模拟飞行姿态变化，校验气象雷达天线、姿态指引仪和地平仪，检查自动驾驶俯仰倾斜计算机。
该测试仪由航迹角误差模拟器、俯仰角模拟器、平台方位角模拟器、偏流角模拟器、倾斜角模拟器和航迹偏离功能电路组成。4计量性能要求
4.1航迹角模拟参数
角度位置：0°～360°，土1°。4.2
俯仰角模拟参数
角度位置：0°～360°，±1°。4.3
平台方位角模拟参数
角度位置：0°～360°，±1。。偏流角模拟参数
角度位置：0°～360°，±1°。4.51
倾斜角模拟参数
角度位置：0°～360°，±1。。4.6航迹偏离模拟参数：150mV土15mV。5通用技术要求
测试仪不应有影响正常工作的机械损伤，各扭动开关旋钮动作灵活，刻度盘旋转平滑，接触可靠，定位准确。
送检测试仪必要的附件及文件应齐全。6计量器具控制
6.1检定条件
环境温度：20℃C±5℃C
相对湿度：65%土15%；
电源电压：115V±2%，400Hz。
周围无影响正常工作的电磁场干扰和振动。民航数字图书馆
6.1.2检定设备
6.1.2.1角度位置指示器
准确度：±0．004。
6.1.2.2中频稳压电源
输出：0V～150V;
频率：400Hz；
准确度：土3%的读数。
6.1.2.3数字多用表
电压范围：100p.V~600V；
准确度：土0．05%的读数土2个字；电流范围：10弘A～500／-LA；
准确度：土0．5%的读数土2个字。6.1.2.4电阻
200 n±10 n,0.5 w。
6.2检定项目和检定方法
6.2.1检定项目见表1。
检定项目
外观检查
航迹角模拟参数的检定
俯仰角模拟参数的检定
平台方位角模拟参数的检定
偏流角模拟参数的检定
倾斜角模拟参数的检定
航迹偏离参数的检定
6.2.2外观检查
外观检查见第5章。
6.2.3惯性导航模拟参数的检定
6.2.3.1航迹角模拟参数的检定
a）连接仪器（见图1）。
b）将测试仪开关做如下设置：
首次检定
后续检定
SYNCHROOUTPUT（同步输出选择开关）：TAE（航迹角误差）TRACKANGLEERROR（航迹角误差励磁开关）：ONROLL（倾斜角励磁开关）：OFF
CROSSTRACKDEVIATION（航迹偏离选择开关）：OFFATT（姿态开关）：开启
NAV（导航开关）：开启
使用中检验
民航数字图书馆
LEG（航段开关）：开启
测试仪
ARACKANGLEERROR
PITCH(ROLL）
PLATFORMHEADING
DRIFTANGLE
c）将角度位置指示器的“SYN”（同步）开关按下。d)测试仪预热半小时。
中频电源
(AFC-1KW)
26V400Hz
角度位置指示器
e）将测试仪“TRACKANGLE
ERROR”模拟器按表2中给出角度值设置，并将角度位置指示器显示的各对应数值填入附录C表C1的相应栏目中。表2
民航数字图书馆
6.2.3.2俯仰角模拟参数的检定
a）连接仪器（见图1），将航迹角误差励磁端连接线移至俯仰角励磁端。b）将测试仪的“SYNCHROOUPUT”开关置于“PITCH”（俯仰）位，并将“PITCH”俯仰角励磁开关置于“ON”位。
c）将测试仪“PITCH”模拟器按表2中给出的角度值设置，并将角度位置指示器显示的各对应数值填入附录C表C2的相应栏目中。6.2.3.3平台方位角模拟参数的检定a）连接仪器（见图1），将俯仰角励磁端连接线移至平台方位角励磁端。b）将测试仪的“SYNCHROOUPUT”开关置于“PL.HDG”位，并将“PLATFORMHEADING”（平台方位角励磁开关）置于“ON”位。c）将测试仪“PLATFORMHEADING”模拟器按表2中给出的角度值设置，并将角度位置指示器显示的各对应数值填入附录C表C3的相应栏目中。6.2.3.4偏流角模拟参数的检定bzxZ.net
a）连接仪器（见图1），将平台方位角励磁端连接线移至偏流角励磁端。b）将测试仪的“SYNCHROOUPUT”开关置于“DA”位，并将“DRIFTAN-GLE”励磁开关置于“ON”位。
c）将测试仪“DRIFTANGLE”模拟器按表2中给出的角度值设置，并将角度位置指示器显示的各对应数值填入附录C表C4的相应栏目中。6.2.3.5倾斜角误差模拟参数的检定a）连接仪器（见图1），将偏流角误差励磁端连接线移至倾斜角励磁端。b）将测试仪的“SYNCHROOUPUT”开关置于“ROLL”位，并将“ROLL”开关置于“ON”位，关闭“PITCH”开关。c）将测试仪“ROLL”模拟器按表2中给出的角度值设置，并将角度位置指示器显示的各对应数值填入附录C表C5的相应栏目中。6.2.4惯性导航航迹偏离参数的检定6.2.4.1连接仪器（见图2）。
测试仪
数字多用表
(取样电压)
数字多用表
(模拟电压）
民航数字图书馆
6.2.4.2将测试仪“CROSSTRACKDEVITATION”开关置于“LEFT”（左）位，同时调整CROSSTRACKDEVIATION”电位计，使左取样电压显示一6V，此时航迹左偏离模拟电压应显示一150mV土15mV，并将结果填入附录C表C6的相应栏中。6.2.4.3将测试仪“CROSSTRACKDEVITATION”开关置于“RIGHT”（右）位，同时调整“CROSSTRACKDEVIATION”电位计，使右取样电压显示十6V，此时航迹右偏离模拟电压应显示十150mV土15mV。并将结果填入附录C表C6的相应栏中。6.2.4.4断开所有连接线，拆开测试仪。6.2.4.5连接仪器（见图3）。
测试仪
6.2.5地平仪负载匹配输出的检查200 0
数字多用表
(电流）
6.2.5.1将测试仪“CROSSTRACKDEVIATION”开关置于“RIGHT”位，调节R12可变电阻器，使直流电流表显示大约200μA，6.3检定结果的处理
按照检定规程的规定和要求，对检定合格的测试仪发给检定证书，检定不合格的测试仪发给检定不合格通知书，并注明不合格项目。6.4检定周期
测试仪检定周期一般不超过12个月，必要时可随时送检。民航数字图书馆
附录A
检单位
计量器具名称
型号规格
检定证书封面格式
检定证书
检定日期
有效期至
民航数字图书馆
