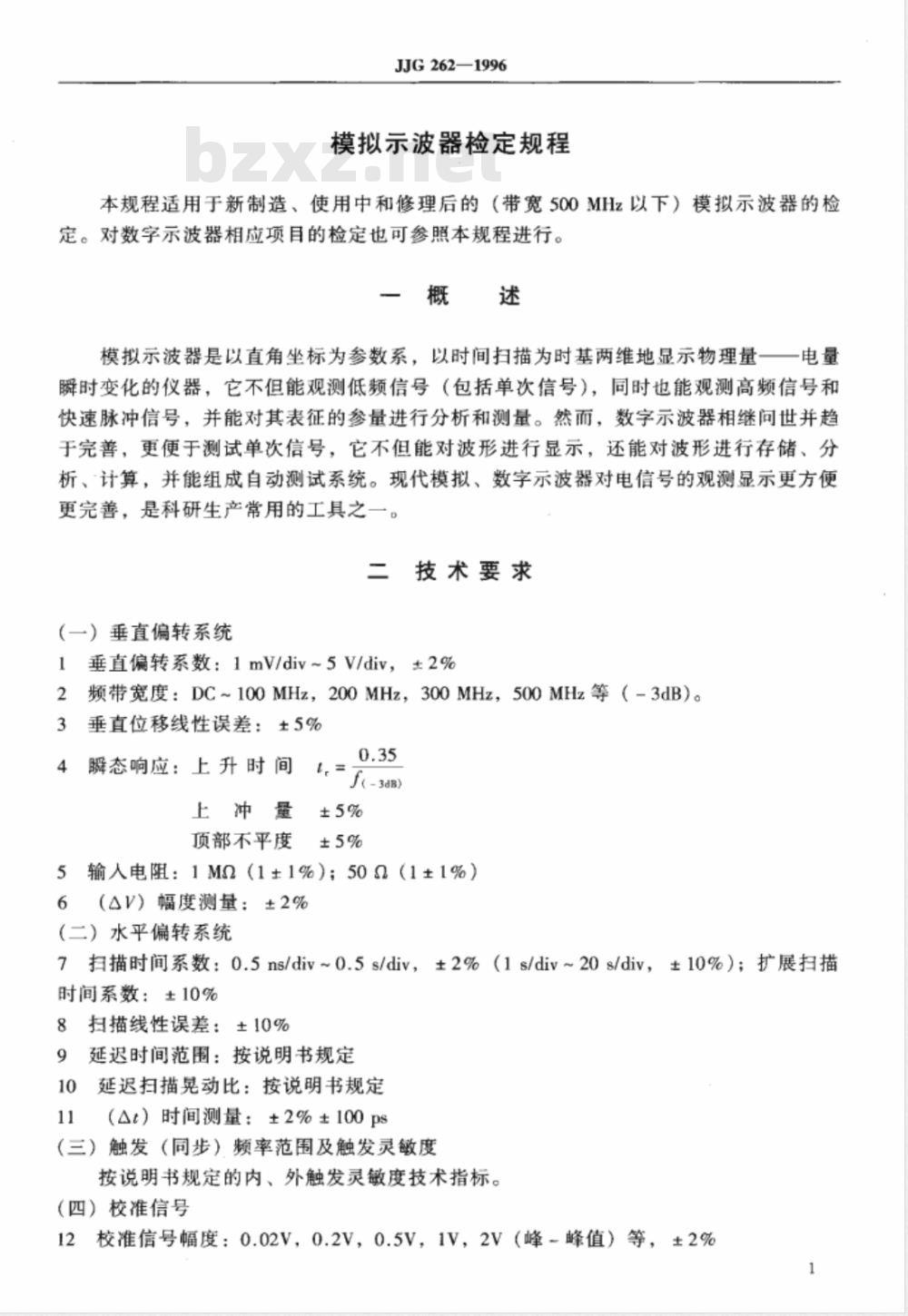

模拟示波器检定规程
本规程适用于新制造、使用中和修理后的（带宽500MHz以下）模拟示波器的检定。对数字示波器相应项目的检定也可参照本规程进行。一概述
模拟示波器是以直角坐标为参数系，以时间扫描为时基两维地显示物理量一一电量瞬时变化的仪器，它不但能观测低频信号（包括单次信号），同时也能观测高频信号和快速脉冲信号，并能对其表征的参量进行分析和测量。然而，数字示波器相继问世并趋于完善，更便于测试单次信号，它不但能对波形进行显示，还能对波形进行存储、分析、计算，并能组成自动测试系统。现代模拟、数字示波器对电信号的观测显示更方便更完善，是科研生产常用的工具之一。二技术要求
（一）垂直偏转系统
1垂直偏转系数：1mV/div~5V/div，±2%2频带宽度：DC100MHz，200MHz，300MHz，500MHz等（-3dB）。3垂直位移线性误差：±5%
,=-3B)
4瞬态响应：上升时间
上冲量
顶部不平度bZxz.net
5输人电阻：1M0（1±1%）；50α（1±1%）6（△V）幅度测量：±2%
（二）水平偏转系统
7扫描时间系数：0.5ns/div~0.5s/div，±2%（1s/div~20s/div，±10%）；扩展扫描时间系数：±10%
8扫描线性误差：±10%
延迟时间范围：按说明书规定
延迟扫描晃动比：按说明书规定（△t）时间测量：±2%±100ps11
（三）触发（同步）频率范围及触发灵敏度按说明书规定的内、外触发灵敏度技术指标。（四）校准信号
12校准信号幅度：0.02V，0.2V，0.5V，1V，2V（峰-峰值）等，±2%1
13校准信号频率：IkHz，1MHz等JJG 262—1996
（一）环境条件
14环境温度：（20±5）℃
15相对湿度：≤80%
16大气压强：86~106kPa
检定条件
交流电源：（220±11）V，（50±1）Hz18周围环境：无外界电磁场干扰和机械振动的影响。（二）检定用主要设备
检定用主要设备见表1
表1检定用设备
仪器名称
（程控）示波器校准仪
稳幅信号发生器
通用计数器
脉冲幅度测量仪
数字多用表
(带有四线电阻测试）
技术要求
时标周期：1ns~5s，±0.01%
电压范围：200μV~100V（1MQ，1kHz），±0.25%~±0.5%
5mV~2V(50Q1kHz）±0.5%
DC电压输出：-200V~+200V，±0.25%快前沿脉冲：t,≤230ps
按t。(标准器上升时间）≤。（示波器上升时间)选取3
上冲量：≤5%
顶部不平度：±4%
幅度比较器：100mV~100V，±1%频率范围：10kHz~1000MHz（可按示波器带宽要求选取）
输出幅度：≥1V有效值(50Q）
电压不平度：优于±0.5dB
谐波失真：2nd<35dB
3 rd 40 dB
测量范围：100MHz，晶振稳定度2×10-\/日输人灵敏度：20mV（有效值）
测量范围：±（10mV~10V）
准确度：±
+直流数字电压表误差
分辨率：1V
准确度：优于±0.25%
CG5001
S06等
XJ-56，57
SF2145
DO - 15
PAC-11
HP3478A
仪器名称
高灵敏度示波器
正弦信号发生器
功率分配器
功率计(超高频毫伏表）
同轴固定衰减器
电子秒表
转接头及负载
电缆及高额三通
JJG 2621996
表1(续）
技术要求
带宽：DC~1MHz（-3dB）
共模抑制比：≥10°：1
最小偏转系数：100uV/div
频率范围：1Hz~500MHz
谐波失真：2nd<35dB
3 rd <40 dB
输出幅度：≥1V有效值，50Q
频率范围：DC~1GHz
插入损耗：6dB±1dB
输出不对称性：≤0.15dB
驻波系数：≤1.4
频率范围：1~500MHz，-70~0dBm，±3%规格：3dB，6dB，10dB，15dB，20dB（DC~2GHz,50 0)
走时精度：优于0.01s/30min
L阳转Q，阳；L6阳转Q。阴；50α通过式负载±0.1%带Q。插头电缆三根及高频三通一个，特性阻抗50四检定项目及检定方法
（一）外观及功能正常性检查
HP11667A
GSFQ-50
HP436A
SGZ12-14
19被检示波器外观应完整无损，所有旋钮开关应牢固可靠、定位准确、接触良好、操作灵活、调节平滑，不应有影响操作的任何机械损伤。20接通电源，按说明书要求预热，具有开机自检功能的示波器应自检通过。然后将被检示波器校准信号（或外接示波器校准仪快沿脉冲）输出接至垂直输入端，调节前面板各控制旋钮使其波形显示稳定，同时按说明书给出的操作程序对前面板各旋钮功能作定性的检查。例如；探头、内触发极性、波形失真、辉度、噪声、主扫描、延迟扫描等功能工作正常，方可进行检定。
21触发特性的检查
21.1内触发（同步）检查
a.按图1（a）所示连接，示波器设置如下：垂直方式：CH1ON（V/div按需要设置）3
触发选择：正常，+极性
触发源：内
水平显示：A，s/div置合适
稳幅信号
发生器
（a）内触发检查
JJG262—1996
被检示被器
稳幅信号
发生器
赛减器
（b）外触发检查
示波器
衰减器
功分器
b.置发生器输出频率为被检示波器带宽的土限和（下限）频率，分别调节输出幅度及示波器触发电平，使屏幕上能显示稳定波形，其高度应符合被检示波器说明书中规定的技术要求。
c.水平显示置“B”，重复b项，检查延迟扫描内触发电平。d.重复b、c项，对其它各通道分别进行检查。21.2外触发（同步）检查
a.按图1（b）所示连接，示波器设置如下：垂直方式：CH1ON（V/div按需要设置）水平显示：A
触发方式：外触发，正常
b.置发生器为被检示波器带宽的上限和（下限）频率，分别调节发生器输出电压及示波器触发电平，使屏幕上能显示稳定波形，其电压幅度应符合被检示波器说明书中规定的电压峰峰值要求。
c，触发方式置“自动”，延迟触发源置“外”，将图1（b）中“A”外触发信号断开、并改接至“B”延迟外触发输入端（水平显示置“B”）。d.重复b项，检查“B”延迟外触发同步电压应符合说明书技术要求。e.触发特性应取示波器频带宽度范围内上限和下限频率点进行检查。应在各通道和示波器规定的触发方式分别进行检查。22延迟时间范围的检查
a.按图4（a）所示连接，示波器设置如下：垂直方式：CHION（V/div按需要设置）水平方式：加亮，（s/divB置最小挡，A比B慢两挡）触发方式：自动
JJG262—1996
b，调节触发电平旋钮，使屏幕显示稳定的加亮波形，将延迟倍率旋钮逆时针旋至最小，适当增加亮度以能清晰判明加亮位置和A扫描起始点的正确位置。c.示波器置△t测量状态，调节第一个光标测量点到A起始点，第二个光标测量点到开始加亮的位置（B扫描起始点），如图2（a）所示。从屏幕直接读出△时间即为被检示波器的最小延迟时间tdmrinA起加亮
始点点
（a）最小延迟时间波形
(b）最大延迟时间波形
d.当被检示波器没有△t测量功能时，则直接从图2（a）中读出A扫描起始点到延迟扫描起始点（开始加亮点）间的宽度d，tdm按式（1）计算：tdmia=d×A（扫描时间系数）
e.置A扫描时间系数最慢挡（如：0.5s/div），B扫描时间系数在相邻挡级（如：0.2s/div），“延迟倍率”度盘顺时针旋至最大，调节触发电平，使屏幕显示图2（b）的波形。
f.示波器置△测量状态，调节第一个光标测量点到A扫描起始点，第二个光标测量点到加亮点（延迟扫描起始点），则在屏幕上方直接读出△t时间即为最大延迟时间t dmax o
g.当被检示波器没有△t测量功能时，则直接从图2（b）中读出A起始点至B延迟扫描起始点的宽度b，则最大延退时间t由式（2）计算：tamax=b×A（扫描时间系数）
h.延迟时间范围应满足说明书技术要求。注：延迟时间范围可按需要时进行检查。23延迟时间晃动比检查
a.按图4（a）所示连接，示波器设置如下：垂直方式：CHION（V/div按需要设置）水平方式：B（s/div置最小挡，如：20ns/div）（置A比B慢1000倍，如：20us/div）触发方式：自动
延迟度盘：顺时针旋至最大
b.时标输出周期置B扫描时间系数值附近，调节触发电平使屏幕稳定显示图3所示波形。记下在水平方向晃动的宽度（W）格，则延迟晃动比R。由式（3）计算：5
JJG262—1996
式中△t。光迹抖动的最大宽度W与B延迟扫描时间系数的乘积；ta延迟度盘刻度值与A扫描时间系数的乘积。注：该项检查可按需要进行。
图3晃动检定波形
（二）水平偏转系统的检定
24扫描时间系数
24.1扫描时间系数≤5s/div时的检定a.按图4（a）所示连接，示波器设置如下：垂直方式：CHION（V/div置合适挡）水平方式：A（s/div置最小挡）扫描微调：校准
触发源：内
示波器校准仪
(a)扫描时间系数的检定
宗波器
a[div]
(b)扫描时间系数的检定
b.置时标周期与A扫描时间系数相一致，调节A触发电平，使屏幕显示图4（b）波形。按校准仪“T误差”键，调微调旋钮使时标波形第二个波峰和第10个波峰分别与对应10%和90%的水平刻度线相重合，此时误差显示读数即为扫描时间系数该挡级误差（Hi指示灯亮，表示示波器该挡量程为正误差；Lo指示灯亮，表示示波器该挡量程为负误差）。
注：当用指针式偏差表头的示波器校准仪时，表头指示值为扫描时间系数误差的修正值，其误差应反符号。
c.当检定1~50ns/div各挡扫描时间系数时，不能调节偏差表头，这时根据图6
JJG262—1996
4（b)的显示，由下式计算扫描时间系数误差.：b-a×100%
式中a一一水平方向检验工作面内80%的标称长度（通常为8div)；6一一时标信号在检验工作面80%的格数相对应的个数所占的实际长度。(4)
d.置示波器水平显示“B”，触发方式置“延迟”，B扫描时间系数置最小挡，A扫描时间系数比B慢两挡级，调节B触发电平旋钮，使屏幕显示图4（b）波形，按b、C项的方法检定延迟扫描时间系数误差。24.2扫描时间系数>5s/div时的检定a.按图4（a）所示连接，示波器设置如下：垂直方式：CH1ON（V/div置合适挡）水平方式：A（s/div置被检挡）扫描微调：校准
触发源：内
b.适当调节辉度旋钮，使屏幕上光点亮度适中，调节“水平位移”钮，使光点对准X轴起始标尺刻度，再调节“触发电平”钮，使之触发扫描（此时光点聚亮），待光点移至X轴第二根标尺刻度（10%处）的同时，按下秒表计时；待光点移至X轴第十根标尺刻度（90%处）的同时，再按下秒表停止计时。则秒表指示值t。（s）即为该挡级（从X轴的10%至90%长度）的扫描时间，按公式（5）、（6）计算扫描时间系数K（s/div)及误差,：
8. == × 100%
式中;光点从X轴10%至90%长度的标称扫描时间。(5)
注：扫描时间系数最小挡级允许扣除视在延迟时间a，应在A、B扫描时间系数各挡级分别进行检定，扫描时间系数误差应满足说明书技术要求。25扩展扫描时间系数
a.按图4（a).所示连接，示波器设置如下：垂直方式：CH1ON（V/div置合适挡）水平方式：A（s/div最小挡）
扫描微调：校准
扫描扩展：×10
触发源：内
b.输入与被检示波器允许带宽相对应的时标信号。以500MHz为例，置校准仪输出2ns，调节示波器触发电平，在屏幕上显示两个周期波形（最小扫描时间系数不同，输入时标也不同，屏幕显示波形个数也不同），如图5所示，则该挡扩展扫描时间系数误差由式（4）计算。应满足说明书技术要求；应在A、B扩展扫描时间系数的最小三7
