【国家计量标准(JJ)】 水运工程 滑线电阻式位移计检定规程

中华人民共和国交通部部门计量检定规程JJG（交通）040—2004
水运工程
滑线电阻式位移计
Water Transport EngineeringSlip Line Resistance Extensometer2004-06-03发布
2004-09-01实施
中华人民共和国交通部发布　
水运工程
JJG（交通）040—2004

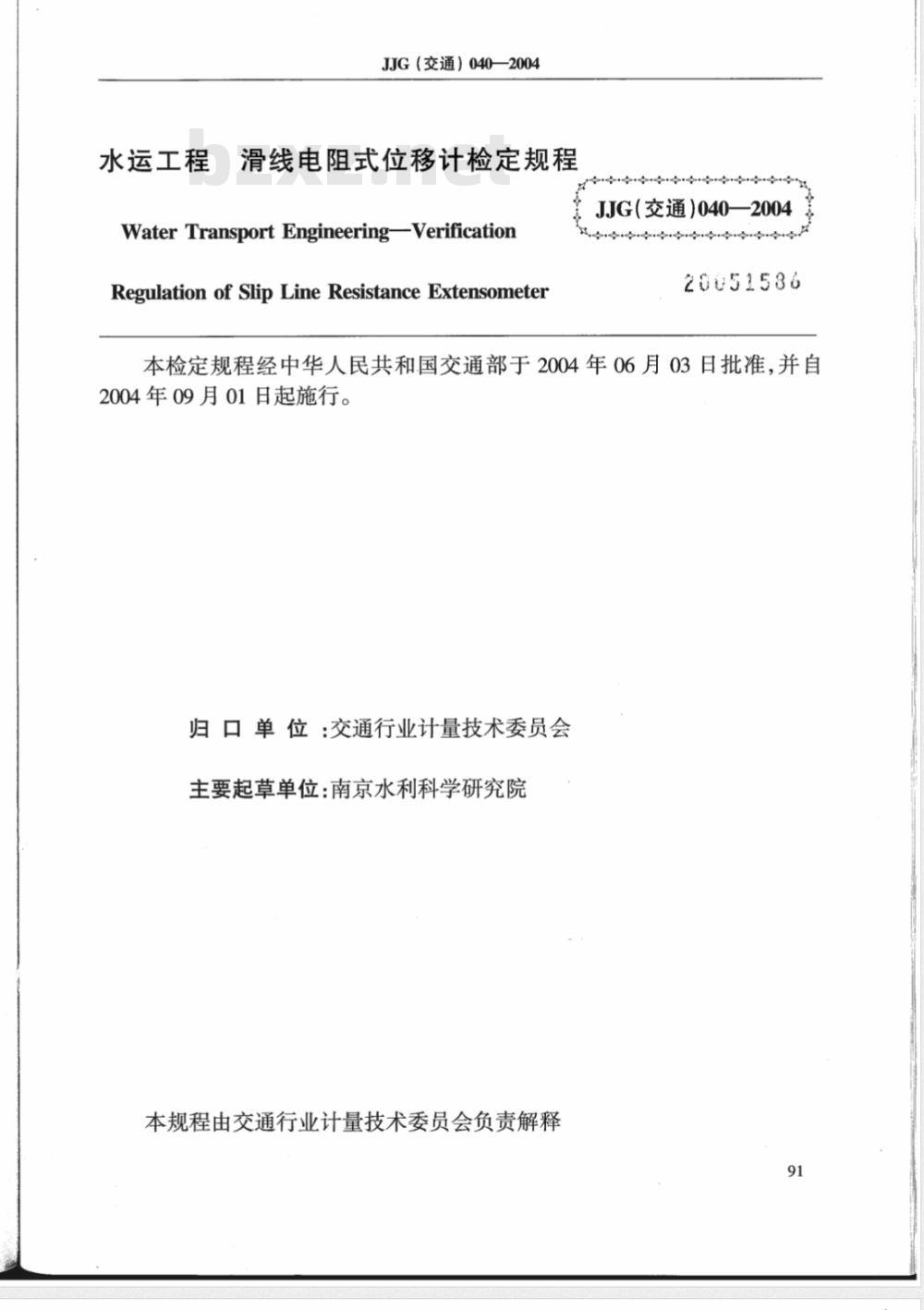

滑线电阻式位移计检定规程
Water Transport Engineering-VerificationRegulation of SlipLineResistanceExtensometerJJG（交通）040—2004
20051586
本检定规程经中华人民共和国交通部于2004年06月03日批准，并自2004年09月01日起施行。
归口单位：交通行业计量技术委员会主要起草单位：南京水利科学研究院本规程由交通行业计量技术委员会负责解释91
本规程主要起草人：
JJG（交通）040—2004
刘玉峰 (南京水利科学研究院)
陈生水（南京水利科学研究院）参加起草人：
王消川（南京水利科学研究院）刘金培（南京水利科学研究院）92
建筑321---标准查询下载网

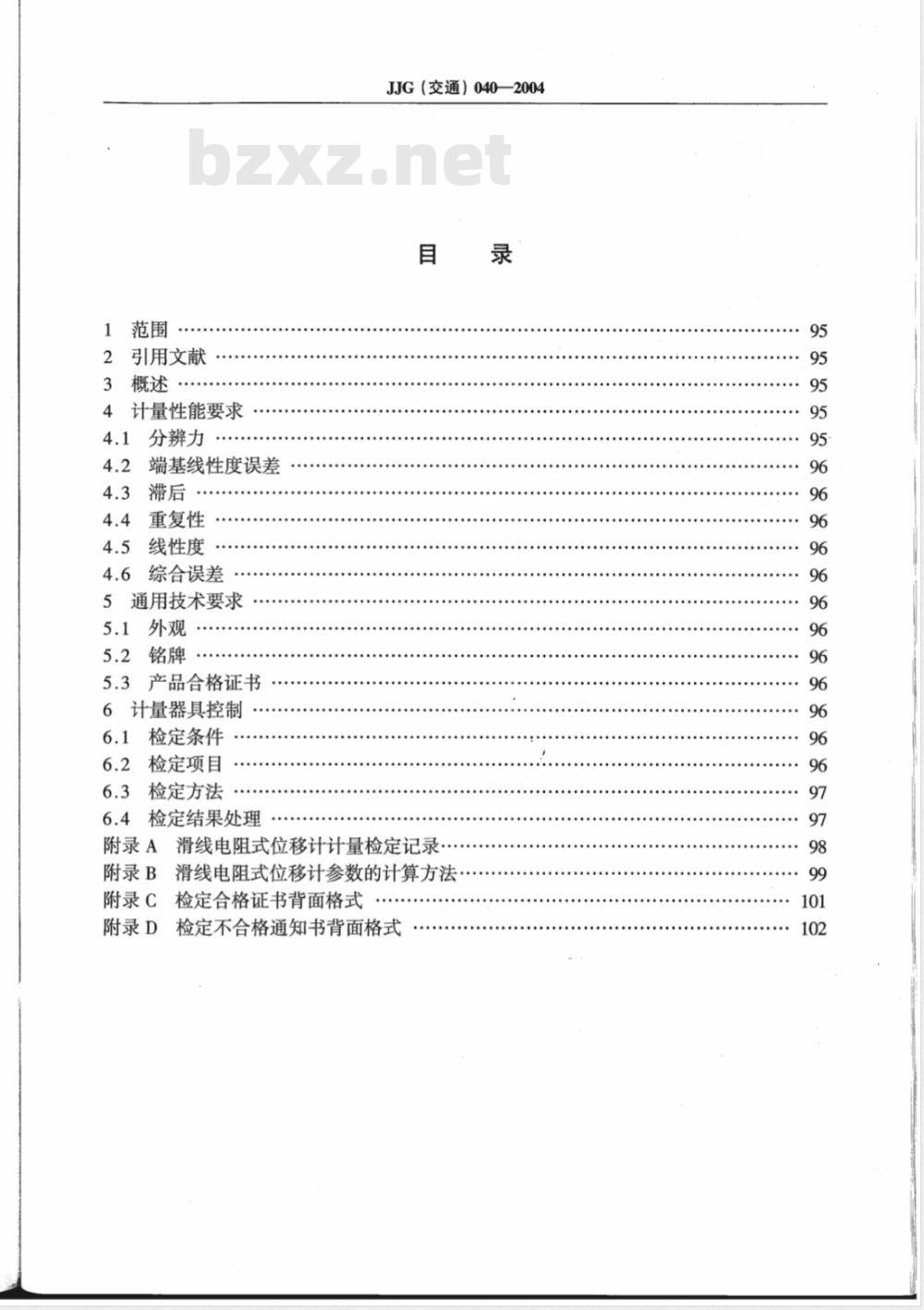

引用文献
4计量性能要求
4.1分辨力
端基线性度误差
重复性
4.5线性度…·
4.6综合误差
5通用技术要求
5.1外观
5.3产品合格证书
6计量器具控制
检定条件
检定项目
检定方法
检定结果处理
附录A
JJG（交通）040—2004
滑线电阻式位移计计量检定记录·附录B
滑线电阻式位移计参数的计算方法.附录C检定合格证书背面格式
附录D
检定不合格通知书背面格式
1范围
JJG（交通）040—2004
水运工程
滑线电阻式位移计检定规程
本规程适用于滑线电阻式位移计(以下简称位移计)的首次检定和后续检定。2引用文献
本规程引用下列文献：
《GB5603~5604负荷传感器术语和试验方法》《JT/T582水运工程滑线电阻式位移计》使用本规程时应注意使用上述引用文献的现行有效版本。3概述

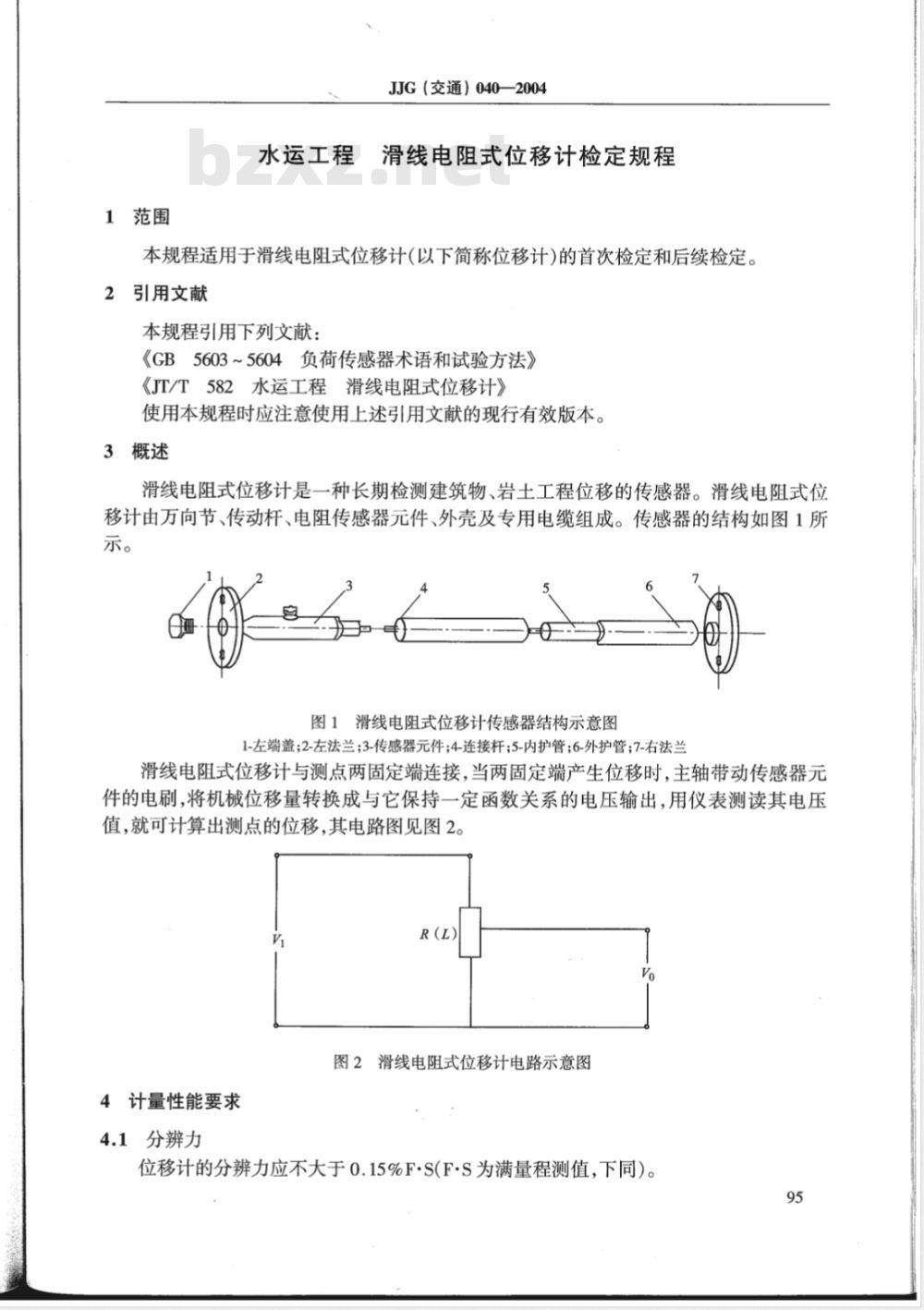

滑线电阻式位移计是一种长期检测建筑物、岩土工程位移的传感器。滑线电阻式位移计由万向节、传动杆、电阻传感器元件、外壳及专用电缆组成。传感器的结构如图1所示。
图1滑线电阻式位移计传感器结构示意图1-左端盖；2-左法兰；3-传感器元件;4连接杆；5-内护管;6-外护管；7-右法兰滑线电阻式位移计与测点两固定端连接，当两固定端产生位移时，主轴带动传感器元件的电刷，将机械位移量转换成与它保持一定函数关系的电压输出，用仪表测读其电压值，就可计算出测点的位移，其电路图见图2。图2滑线电阻式位移计电路示意图4计量性能要求
4.1分辨力
位移计的分辨力应不大于0.15%F·S(F·S为满量程测值，下同)。95
4.2端基线性度误差
JJG（交通）040—2004
位移计的端基线性度误差a应不大于±2%F·S。4.3滞后
位移计的滞后a'应不大于±1%F·S。4.4重复性
位移计的重复性α\应不大于±0.5%F·S。4.5线性度
位移计的线性度应符合表1中的规定。参数
表1基本
量程范围，mm
线性度，%F·S
4.6综合误差
位移计的综合误差εc应不大于±2.5%F·S。5通用技术要求
5.1外观
位移计各部分应连接牢固，表面在进行防腐处理后，应无锈斑及裂痕，引出的电缆、护套应无损伤。
5.2铭牌
仪器应标明制造厂或厂标、型号及出厂编号、出厂日期。5.3产品合格证书
每个位移计的合格证书应包括：制造厂名、产品名称、型号、测量范围、主要性能参数制造日期、产品编号、检验员印章。6计量器具控制
计量器具控制适用于首次检定和后续检定。6.1检定条件
6.1.1参比工作条件
6.1.1.1温度为20℃±2℃。
6.1.1.2大气压力为86kPa~106kPa。6.1.2环境条件
应在周围无影响测量的机械振动、冲击、电磁干扰等环境下进行检定。6.1.3检定设备
6.1.3.1位移传感器校准仪。
6.1.3.2千分表。
6.1.3.3专用测读仪。
6.2检定项目
位移计的检定项目和检定类别见表2。96
建筑321-
标准查询下载网

6.3检定方法
6.3.1外观
用目测进行外观检验。
检定项目
分辨力
端基线性度误差
重复性
线性度
综合误差
注：+表示应检定。
6.3.2性能参数
检定步骤如下：
JJG（交通）040—2004
表2检定项目和检定类别
检定方法
首次检定
a）在参比工作条件下，位移计应预先放置24h以上；检定类别
后续检定
b）校准试验前，按满量程位移值预拉压三次，每次间隔5min，然后进行正式试验；c）按量测范围取校准测试点数，一般两点间位移增量为10%F·S,逐级至满量程位移值。每级位移值至少保持1min后再读取输出值；d）达到满量程位移值后，按步骤c)的规定逐级退至零点位移值；e）退至零点位移值后，保持3min后读取零点位移输出值；f)按a)至e)的步骤,拉、压至少各进行三次试验。g）检定记录表格式如附录A;按附录B计算分辨力、滞后、重复性、线性度、综合误差。6.3.3端基线性度误差
先将位移计置于下限值，并测量电压。之后，拉伸位移计（上行），全量程共测取10个测点的电压。再反向压缩位移计(下行),同样测取与上行相对应的10个测点的电压。共循环三次。
检定记录表格式如附录A,按附录B计算端基线性度误差值。6.4检定结果处理
经检定符合本规程要求的位移计，出具检定合格证书；不符合本规程要求的位移计，应发给检定不合格通知书,并注明其不合格项目。合格证书和检定不合格通知书的背面格式见附录C、附录D。
附录A
仪器编号
生产单位
检定单位
0×10%F·S
1×10%FS
2×10%F·S
3×10%F·S
4×10%F·S
5×10%FS
6×10%F·S
7×10%F·S
8×10%F·S
9×10%FS
10×10%F·S
室温：
检定者：
JJG（交通）040—2004
滑线电阻式位移计计量检定记录规格
第1次压
第1次拉
气压：
核验者：
建筑321-
制造日期
送检单位
检定日期www.bzxz.net
绝缘电阻
第2次压
第2次拉
湿度：
计算者：
标准查询下载网

出厂日期
证书号
第3次压
第3次拉
附录B
JJG（交通）040—2004
滑线电阻式位移计参数的计算方法位移计所测量位移量的计算
AS=S-So
式中：AS—
位移增量，mm,增加为正、减少为负；So—起始位移值，mm；
S—位移后的位移值,mm；
V—位移计输出电压,0.01%V;
V——位移计工作电压，0.01%V；G
C,C\—均为位移计系数,由生产厂家给出。B.2端基线性度误差α的计算
分别计算上行及下行各测点电压的平均值，并按下式计算各测点电压总平均值：(Va): = ();+(va)
式中：i——测点序号(0,1,2,3，n）；（Va);—上、下行第i测点电压的总平均值；（Vu);——上行第i测点电压的总平均值；(Va);—下行第i测点电压的总平均值。各测点的理论电压值V由下式确定：AV;
n-i +(Va)。
式中：△V—测量范围上限值及下限值各三次电压的平均值之差。各测点电压的偏差；
o;=(Va)i-(V)
令偏差值中最大者为△1,端基线性度误差A,
×100%
B.3滞后a'的计算
计算出端基线性度误差检定时每一次循环中上行及下行两两对应的各测点电压之间的差值，令其中最大差值为△2，则位移计的滞后a
B.4重复性α\的计算
×100%
计算出端基线性度误差时的三次循环中各测点上行及下行两两对应的测点电压的最大误差值，令其中最大者为△3，则位移计的重复性99
B.5分辨力r的计算
B.6线性度L的计算
JJG（交通）040—2004
×100%
r = 0.01 ×
×100%F·S
式中：AVi—校准曲线与工作曲线电压偏差最大值。B.7综合误差ec的计算
×100%F.S
式中：△Vc—加荷平均校准曲线、卸荷平均校准曲线二者与工作曲线电压偏差最大值。100
建筑321-
标准查询下载网

附录C
检定项目
分辨力
端基线性度误差
重复性
线性度
综合误差
注：下次检定请携带此证。
JJG（交通）040—2004
检定合格证书背面格式
检定结果
技术要求
检定结果
