【国家计量标准(JJ)】 热球式风速仪

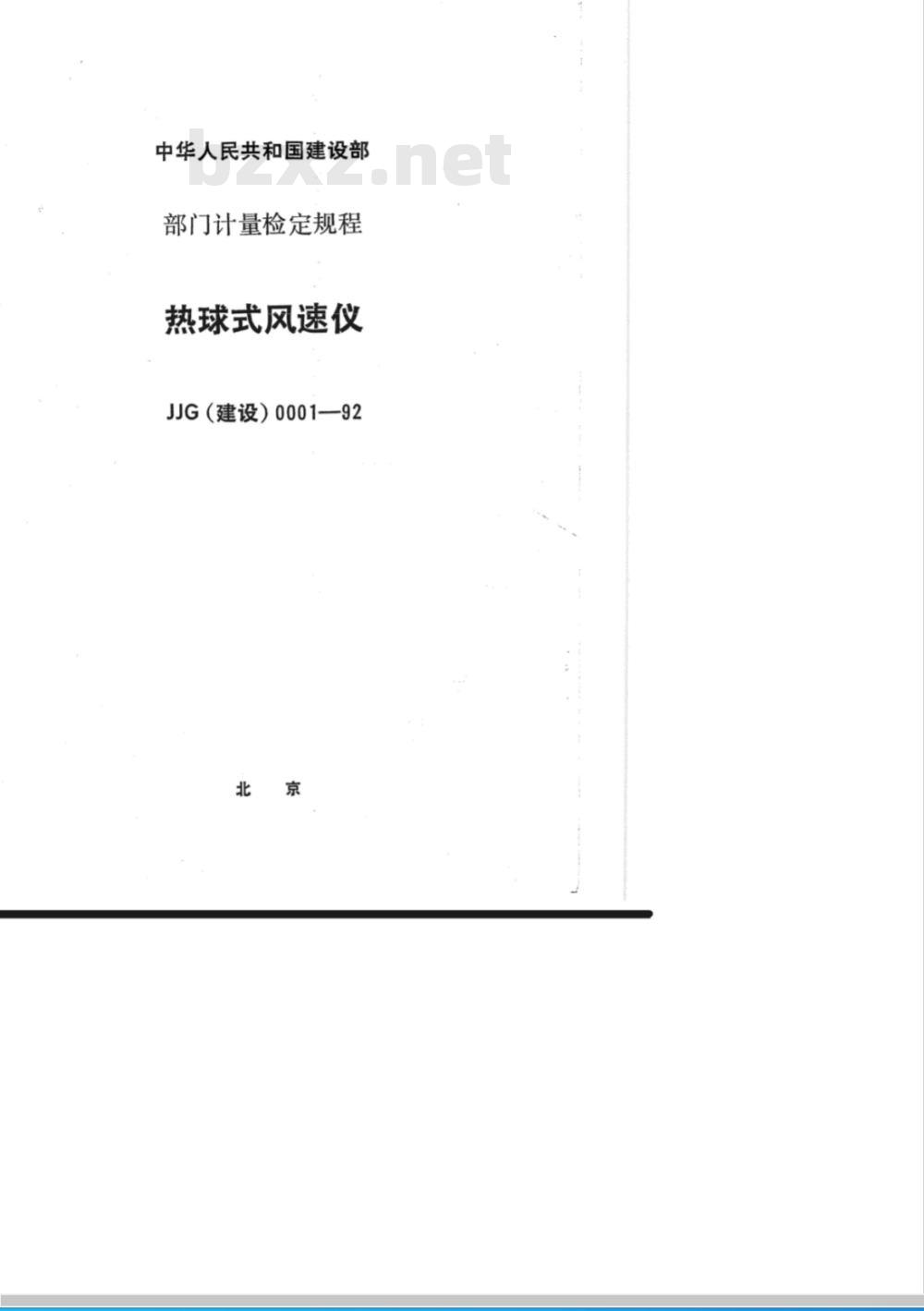

中华人民共和国建设部
部门计量检定规程
热球式风速仪
JG（建设）0001—92

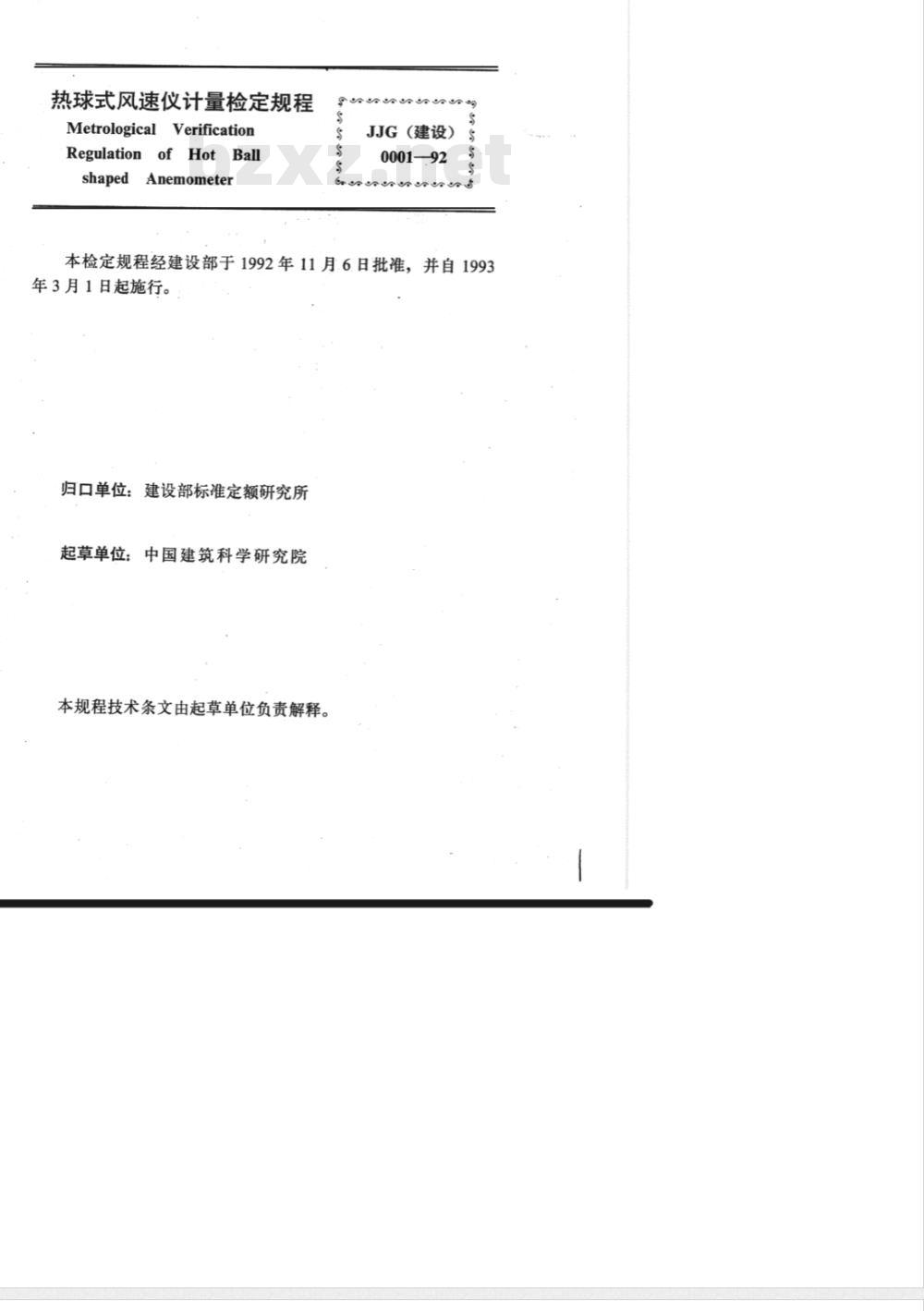

热球式风速仪计量检定规程
MetrologicalVerification
RegulationofHotBall
shaped
Anemometer
JJG(建设）
0001—92
本检定规程经建设部于1992年11月.6日批准，并自1993年3月1日起施行。

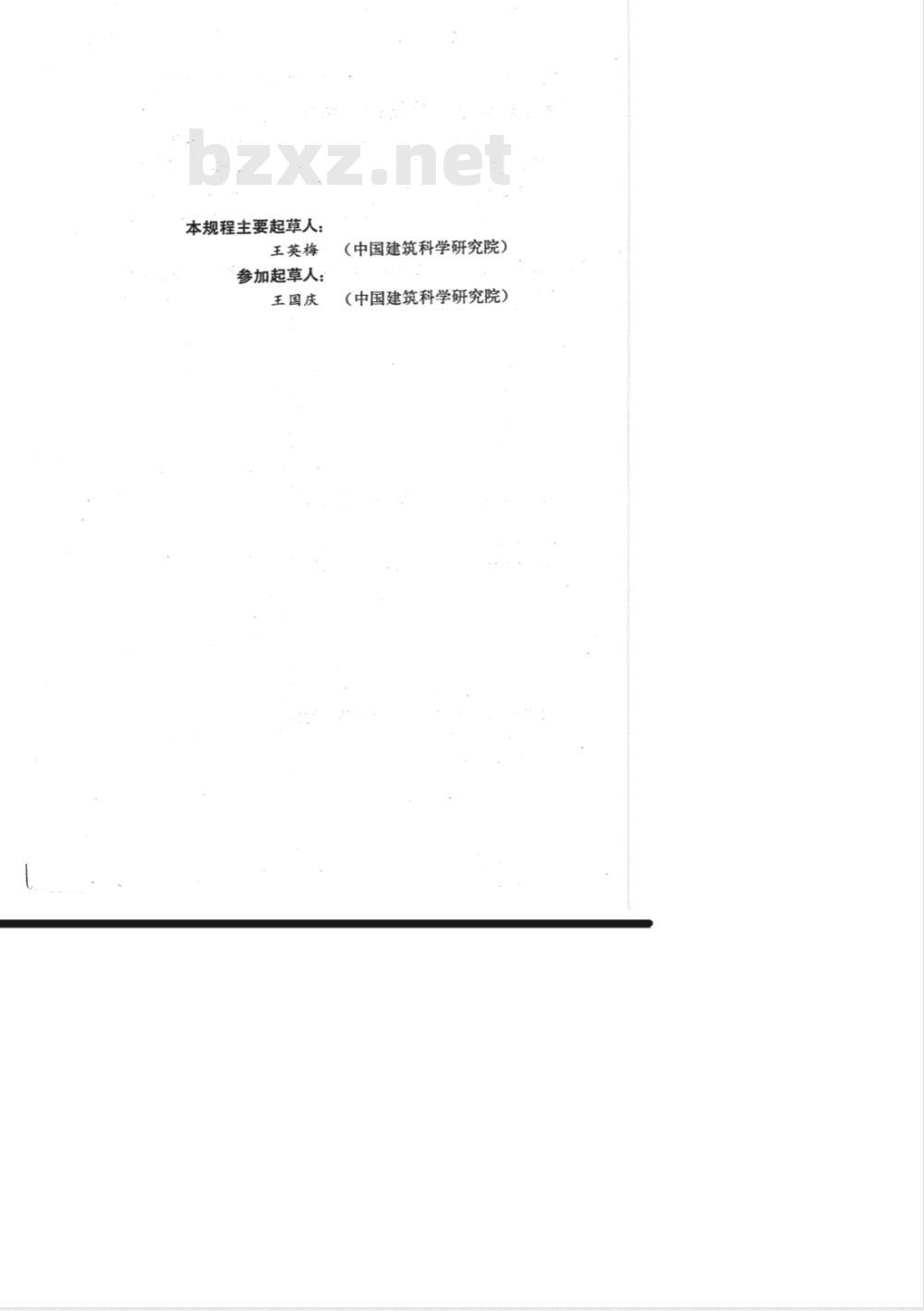

归口单位：建设部标准定额研究所起草单位：中国建筑科学研究院本规程技术条文由起草单位负责解释。本规程主要起草人：
王英梅
参加起草人：
王国庆
（中国建筑科学研究院）
（中国建筑科学研究院）

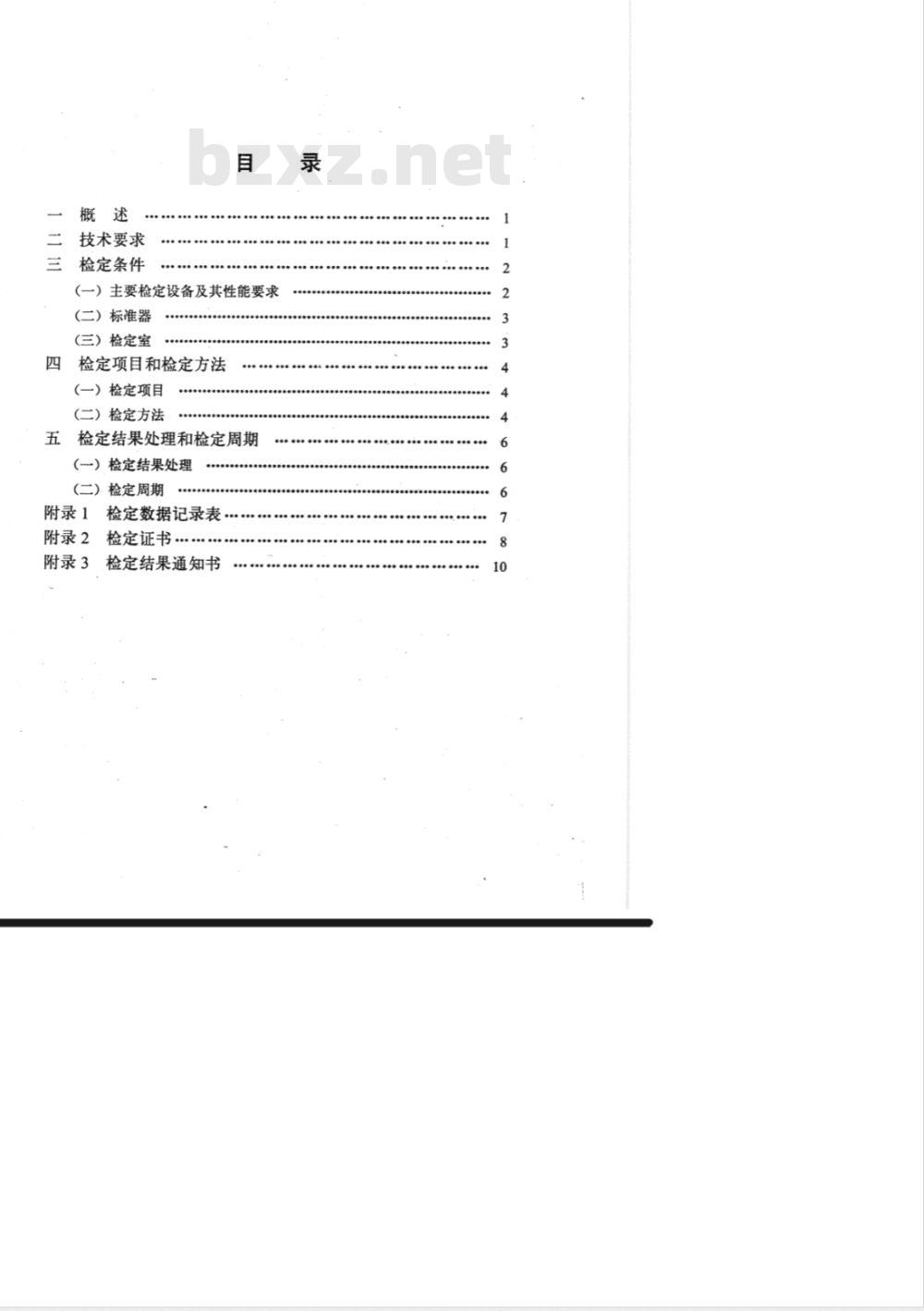

技术要求
检定条件
（一）主要检定设备及其性能要求(二）标准器
(三）检定室
四检定项目和检定方法
（一）检定项目
（二）检定方法
检定结果处理和检定周期
（一）检定结果处理
(二)检定周期
附录1检定数据记录表
附录2检定证书
附录3检定结果通知书
JJG（建设）0001—92
共11页第1页

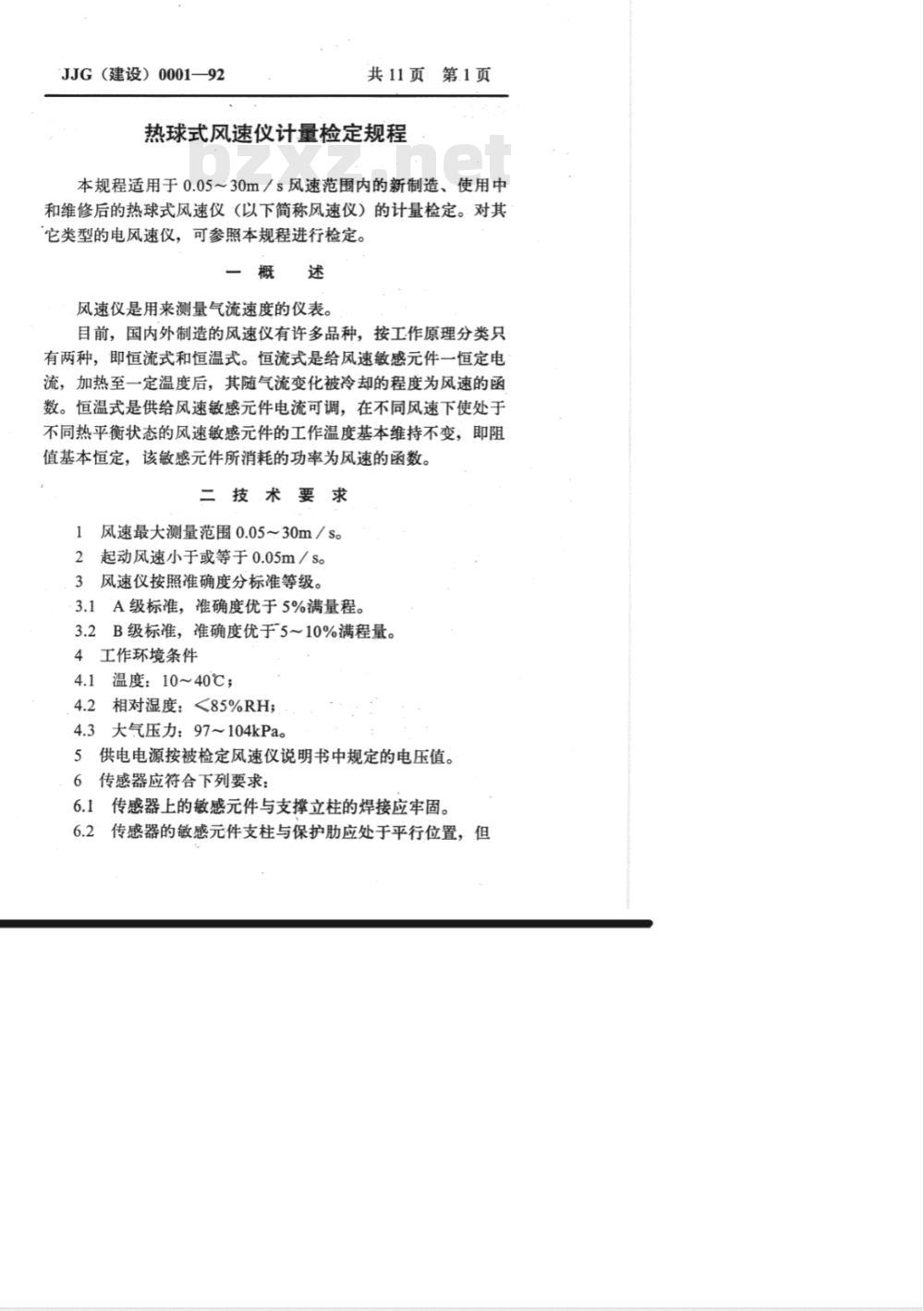

热球式风速仪计量检定规程
本规程适用于0.05～30m/s风速范围内的新制造、使用中和维修后的热球式风速仪（以下简称风速仪）的计量检定。对其它类型的电风速仪，可参照本规程进行检定。一概述
风速仪是用来测量气流速度的仪表。目前，国内外制造的风速仪有许多品种，按工作原理分类只有两种，即恒流式和恒温式。恒流式是给风速敏感元件一恒定电流，加热至一定温度后，其随气流变化被冷却的程度为风速的函数。恒温式是供给风速敏感元件电流可调，在不同风速下使处于不同热平衡状态的风速敏感元件的工作温度基本维持不变，即阻值基本恒定，该敏感元件所消耗的功率为风速的函数。二技术要求
1风速最大测量范围0.05~30m/s。2起动风速小于或等于0.05m／s。3风速仪按照准确度分标准等级。3.1A级标准，准确度优于5%满量程。3.2B级标准，准确度优于5~10%满程量。4工作环境条件
4.1温度：10~40℃；
4.2相对湿度：<85%RH；
4.3大气压力：97～104kPa。
供电电源按被检定风速仪说明书中规定的电压值。5
6传感器应符合下列要求：
6.1传感器上的敏感元件与支撑立柱的焊接应牢固。6.2传感器的敏感元件支柱与保护肋应处于平行位置，但共11页第2页
不能接触。
JJG（建设）0001-—92
6.3风向标志应清晰易见，标志应在侧杆截面中心靠近迎风面一侧的正中位置。
6.4传感器的侧杆应笔直，上下调节活动自如。6.5传感器的敏感元件应保持清洁，不能有污物或灰尘等。
、7仪表部分应符合下列要求：
7.1·指示仪表
7.1.1非工作状态时，开关指示在“断\的位置，仪表指针在机械零的位置。
仪表的刻度盘应平整，不得有影响读数的污迹、划7.1.2
痕等缺陷。
7.1.3刻度盘的分度线应清楚、匀直、标字应正确。仪表的玻璃表盖应无色透明，不得有影响读数的缺陷。7.1.41
电源开关安全可靠，旋钮应旋转灵活且接触良好、7.1.5.
有效。
仪表的零部件安装要牢固，不得有松动现象。电池盒里的弹簧片不能生锈，且弹性接触好。7.2数显仪表
7.2.1接通电源后，数字显示器应能正常清晰地显示。电源开关、仪表的零件安装、电池盒里的弹簧片应7.2.2
符合7.1.5、7.1.6、7.1.7的规定。三检定条件
（一）主要检定设备及其性能要求8风洞应满足下列要求：
8.1风速仪传感器的迎风面积与风洞工作段横截面积之比不得大于0.05。
8.2工作段内气流的稳定度（1min）应优于0.5%。8.3·工作段内气流的端流度应优于1%.JJG（建设）0001—92
共11页第3页
8.4风速在0.05～30m/s范围内连续可调。8.5风洞分为三段，每段尺寸如下：a.500mm×500mm，检定0.05~1m/s风速；b.250mm×250mm，检定1~5m/s风速；c.100mm×100mm，检定5~30m/s风速；8.6风洞三段均严密，无漏气现象。8.7检定时所需其它的仪器设备及技术要求应符合表1的规定。
仪表设
备名称
光电传感
转速数字
显示仪
可控硅调
速装置
直流电动
技术要求
电压输出幅度>8V.
SZGB-11
测速范围：
30~48×10°/min
频率范围：
1Hz~100kHz
XJP-10
电压输入幅度：
300mV~10V
ZTD-20
（二）标准器
电压：0~200V
功率：1.5kW
转数：3000r/min
由国家计
测量风机
量部门检
定,并有检
定证书
由国家计
显示风机量部门检
的转速
定,并有检
定证书
控制风机完好无损，
电压，调节
能正常运
驱动风机
完好无损，
能正常运
9激光流速计，它的技术指标应达到测速范围为0.05~30m/s，准确度优于1%。
（三）检定室
10风洞的进风口和出风口所处的空间应宽畅，风口距墙壁之间的距离不少于1m，风口与墙壁之间不得有障碍物。共11页第4页
检定时，检定室要关闭。
JJG（建设）0001—92
检定室内应配备的仪表及其要求应符合下列规定：12
测量大气压力的气压表，其准确度不低于0.1kPa;测量空气温度的温度表，其准确度不低于0.5℃；12.2
5%RH。
测量空气相对湿度的湿度计，其准确度不低于四检定项目和检定方法
（一）检定项目
13.、外观检查
14零位和满刻度值检定
15.风速示值检定
（二）检定方法
16.外观检查
16.1外观检查按技术要求进行，其中6.2、6.3、6:5、7.1.1、7.1.2、7.1.3、7.1.4、7.1.6、7.2.1各款项的检查方法为目测，4、5、6.1、6.4、7.1.5、7.1.7各条、款、项的检查方法应符合表2规定：
检查内容
检查方法
温度、湿
度、大气压用温度计、湿度计、大气压力表测量力
电源电压
敏感元件
传感器测杆
用电压表测量
用万用表电阻档测量元件与支撑柱二端，阻值应为零用手上下拉动检查
电源的安全用手拨动电源开关，开、断正常。使用220V交流电的风可靠性
速仪需要用试电笔检查表壳有无漏电电池盒里的电池安装好后，用直流电压表测量正、负极电压应符合电弹簧片
JJG（建设）0001-—92
共11页第5页
17外观检查合格的风速仪，方可进行以下检定。18零位和满刻度值检定
18.1传感器与二次仪表联接好，接通电源，预热20min左右。把传感器测杆垂直向上放置好。18.2开关拨到“满度”档，调节满度电位器旋钮，使仪表指针达到满刻度。
18.3.开关拨到“零\档，调节调“零”电位器旋扭，使仪表指针达到零点刻度。
注：（1）带放大器调零的风速仪，多一款仪表放大器调零。（2）恒温度原理的风速仪免去18.2、18.3两款。(3）恒流原理的数显风速仪免去18.3款。19风速示值检定
19.1将调整好的仪表旋钮拨到“低速”档，把风速传感器测杆拉开，露出敏感元件，用手摇动传感器，仪表指针应在“零”与“满度”之间摆动。
19.2传感器放置在风洞几何中心位置，风向标志对准进风口的方向。
19.3：传感器插入风洞处要密封，不得漏风。19.4启动风速值调节到0.05m／s，风速仪应符合二章2条。
19.5测速范围为0～5m／s的风速仪：a.检定点数量为7点。
b.检定点顺序为0.05、0.10、0.20、0.50、1.0、5.0m/s。19.6测速范围为0~10m/s的风速仪：a.检定点数为.8点。
b.检定点顺序为0.05、0.10、0.20、0.50、1.0、.2.0、5.0、10.0m/s。
19.7测速范围为0~30m/s的风速仪：a.检定点数量为12点。
b.检定点顺序为0.05、0.10、0.20、0.50、1.0、2.0、5.0、共11页第6页
10.0、15.0、20.0、25.0、30.0m/s。JJG（建设）0001—92
19.8各检定点的风速值调好后要稳定1min，确定风速值正确后才能检定。免费标准bzxz.net
19.9对要求每隔10min重调“满度”和“零\的风速仪，在检定中也每隔10min重调“满度”和“零”，以保证检定的准确性。20数据处理
20.1检定数据填入检定专用记录表中，记录表格式见附录1。
计算被检定的风速仪的修正值填入记录表中。风速修20.2
正值应按下列公式计算：
AV=Vi-V2
式中AV-
-风速修正值（m/s)；
V，—标准风速值（m /s);
Vz—风速仪指示值（m/s)。
五检定结果处理和检定周期
（一）检定结果处理
检定合格的风速仪，发给检定证书。检定证书格式见附21
录2。
检定不合格的风速仪，只发给检定结果通知书。检定结22
果通知书格式见附录3。
（二）检定周期
23风速仪的检定周期为一年。
24属于下列情况之一者应提前送检：24.1风速仪示值有疑问时；
24.2风速仪经过检修后；
24.3风速仪使用的环境恶劣，如粉尘、化学腐蚀严重等场合，影响仪表性能时。
25新出厂的风速仪第一次检定后隔半年时间应送第二次，若准确度仍合格，则以后检定周期仍为一年。JJG（建设）0001—92
附录1
送检单位
检定日期
空气温度
相对湿度
大气压力
检定员
标准风速
(m / s)
核检员
检定数据记录表
被检风速仪名称
制造厂
型号规格
被检风速仪出厂编号
设备编号
仪器指示读数
(m / s)
共11页第7页
修正值
(m / s)
检定日期
年月日
