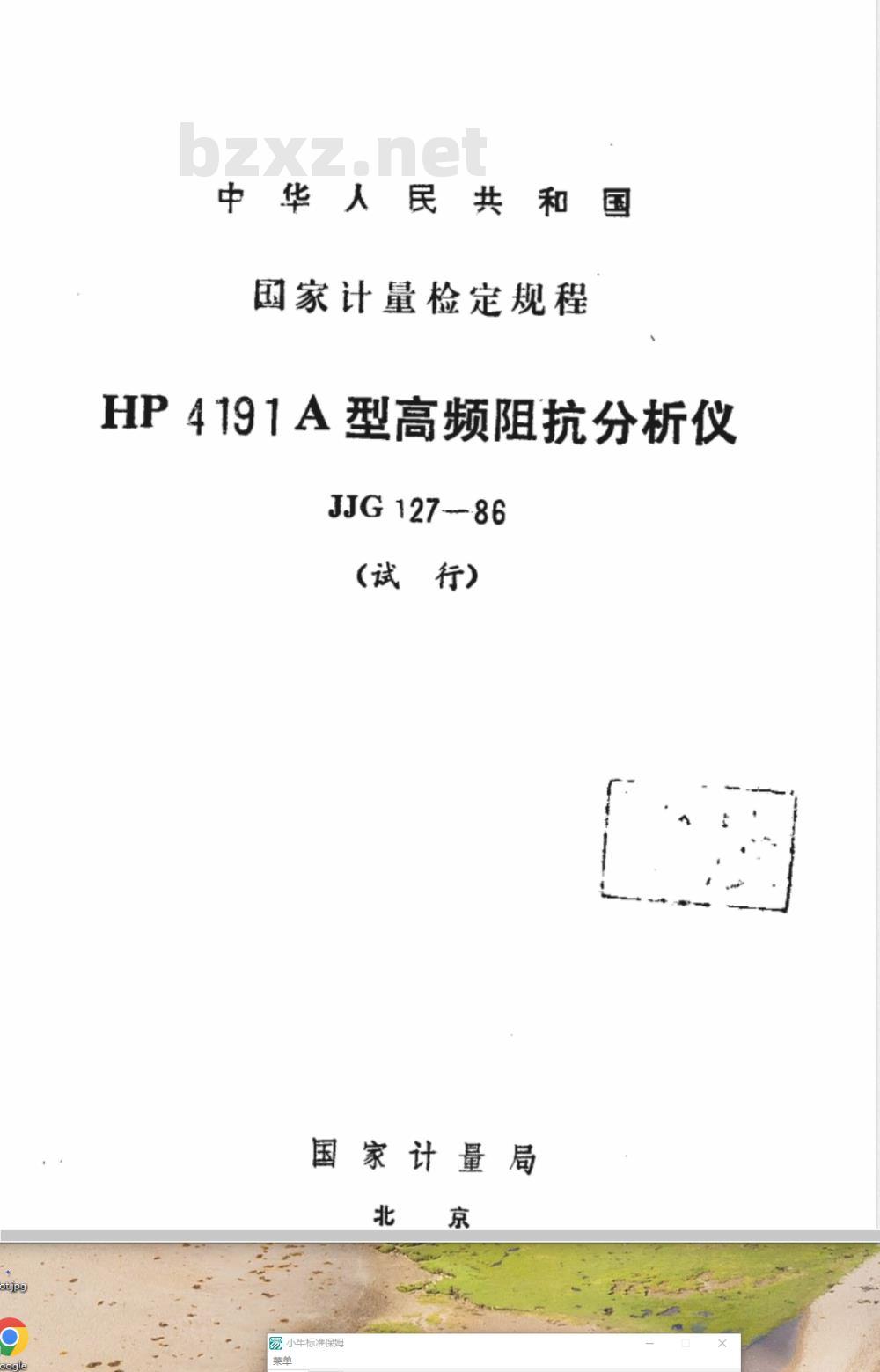

【国家计量标准(JJ)】 HP 4191A型高频阻抗分析仪(试行)

中华人民共和国
国家计量检定规程
HP4191A型高频阻抗分析仪
JJG127--86
(试行)
国家计量局　
易小牛标准保

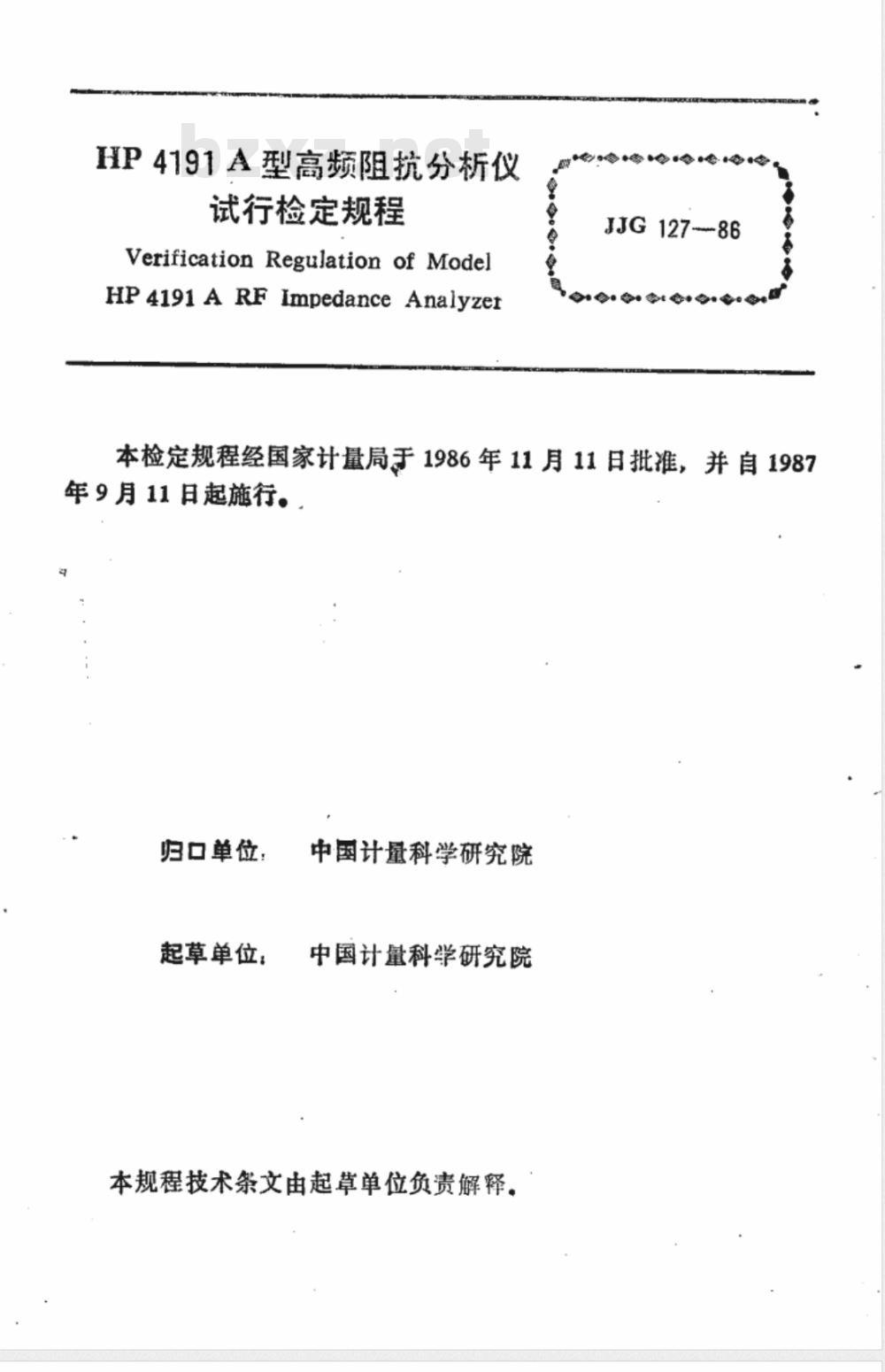

HP4191A型高频阻抗分析仪
试行检定规程
Verification Regulation of ModelHP 4191 A RF Impedance AnalyzerJJG127-86
本检定规程经国家计量局于1986年11月11日批准，并自1987年9月11日起施行。
归口单位：
起草单位：
中国计量科学研究院
中国计量科学研究院

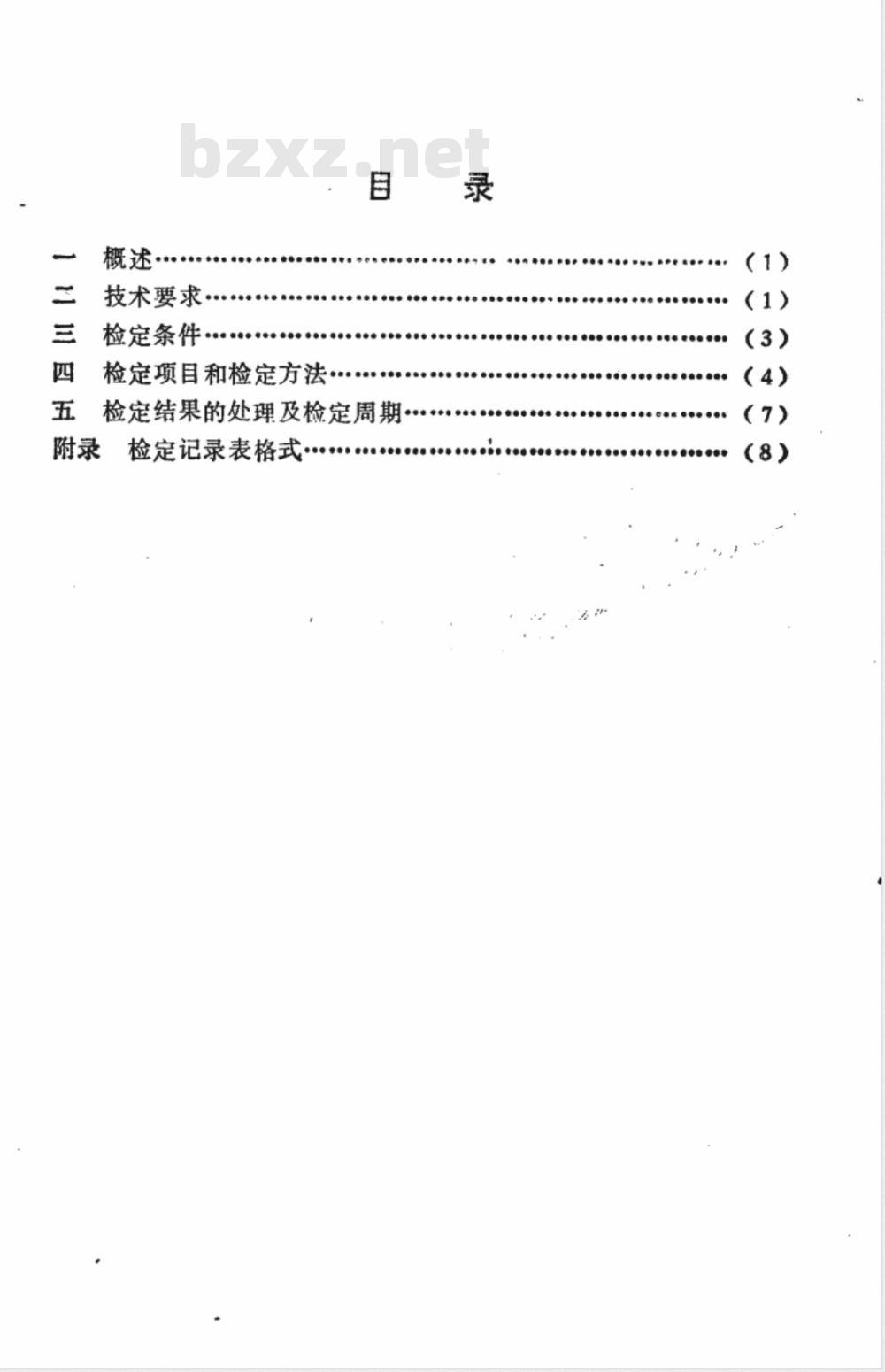

本规程技术条文由起草单位负贵解释。概述：
技术要求
三　检定条件
四检定项目和检定方法
五检定结果的处理及检定周期…附录
检定记录表格式
（1）
（1）
JJG 127 --86
共12页第1页

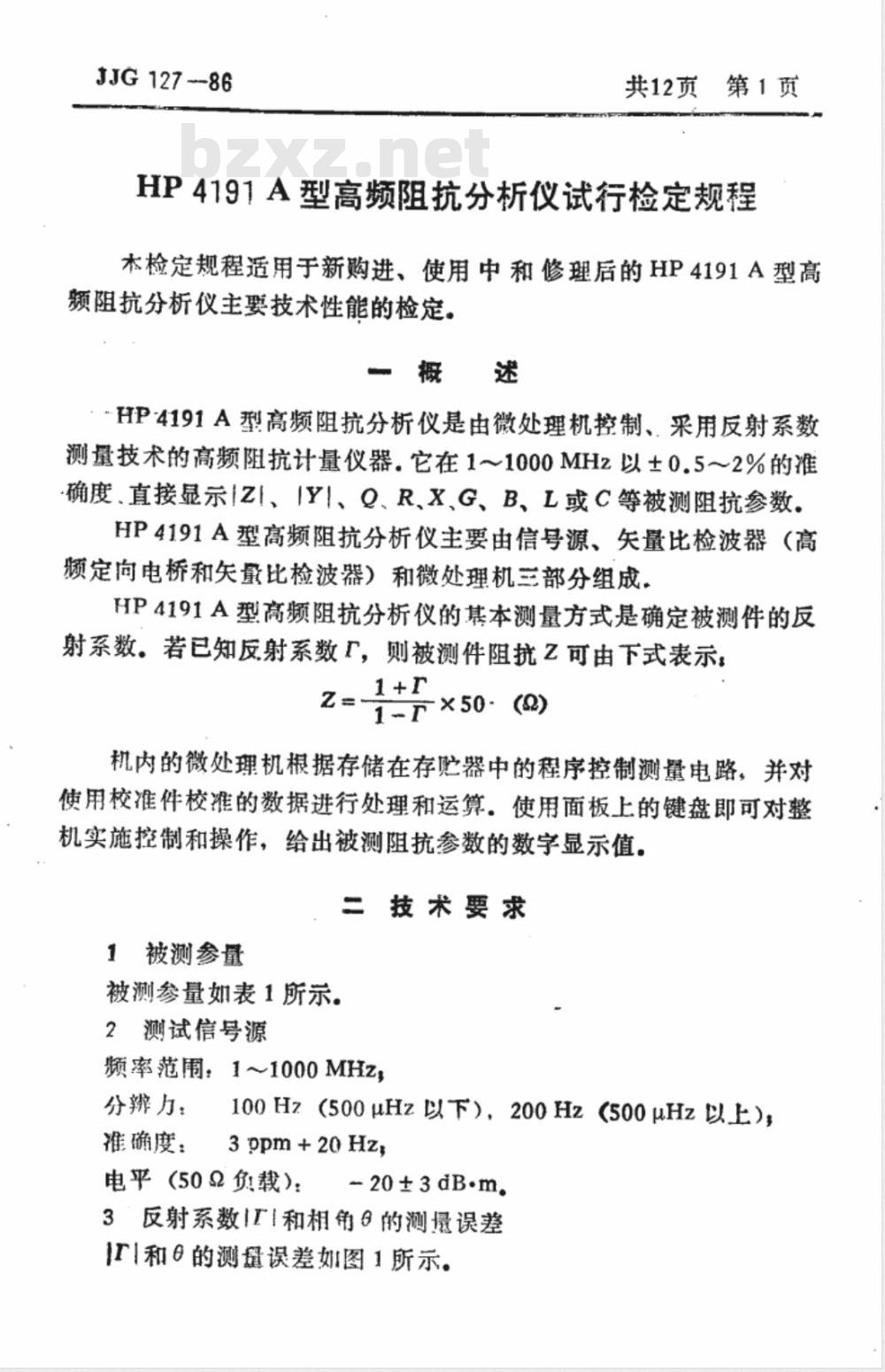

HP4191A型高频阻抗分析仪试行检定规程本检定规程适用于新购进、使用中和修理后的HP4191A型高频阻抗分析仪主要技术性能的检定。一概迷
\HP4191A型高频阻抗分析仪是由微处理机控制、采用反射系数测量技术的高频阻抗计量仪器.它在1～1000MHz以±0.5～2%的准确度.直接显示IZI、IYI、Q、R、XG、B、L或C等被测阻抗参数。HP4191A型高频阻抗分析仪主要由信号源、失量比检波器（高频定向电桥和失量比检波器）和微处理机三部分组成，HP 4191 A型高频阻抗分析仪的基本测量方式是确定被测件的反射系数。若已知反射系数T，则被测件阻抗Z可由下式表示，z=_1+r
1-F×50 - (2)
机内的微处理机根据存储在存贮器中的程序控制测量电路，并对使用校准件校准的数据进行处理和运算。使用面板上的键盘即可对整机实施控制和操作，给出被测阻抗参数的数字显示值。二技术要求
1被测参量
被测参量如表1所示。
2测试信号源
频率范围：1～1000MHz，
100Hz（500μHz以下），200Hz(500μHz以上)分辨力：
准确度：
3ppm+20Hz,
电平（502负载）：
-20±3dB.m.

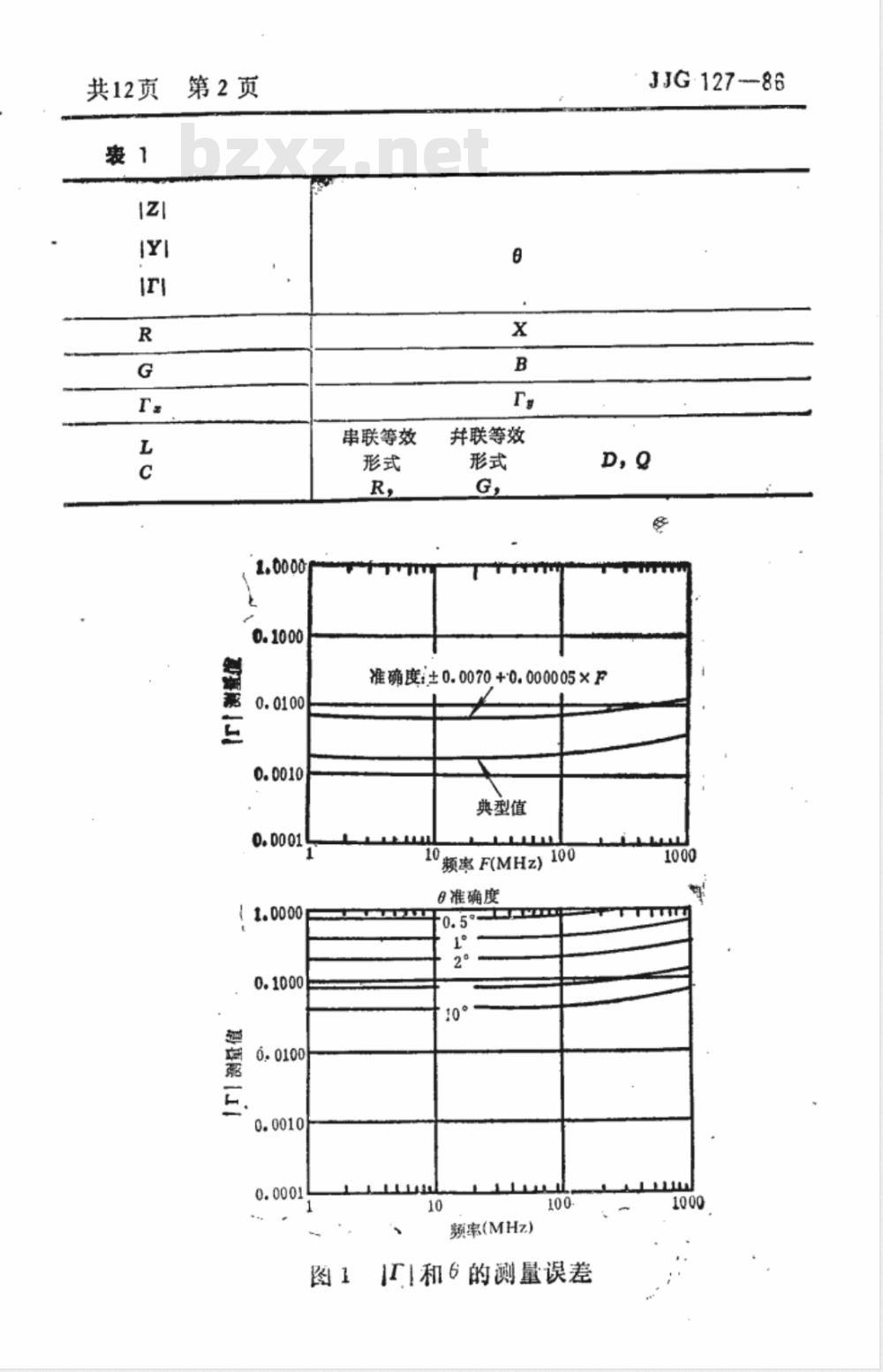

3反射系数I1和相角6的测最误差Ir1和6的测量误差如图1所示。
共12页
第2页
串联等效
并联等效
JJG·127---86
准确度±0.0070+0.000005×F
典型值
频率F(MHz)100
6准确度
频率(MHz)
I和6的测量误差
JJG127 ---86
4测量范围
IFl、Fs、Fy:
5显示
0.0001~1.0000
0.00±180.00°
(0～±元 rad)
共12页
第3页
仪器具有4位半数字的最大显示。两个参量可同时显示，具体数字位由测量频率和量程以及被测参量决定。6可应用附件
6.116091A型同轴夹具，
6.216092A型弹性夹具
6.316093A、B型二端接线柱夹具，，6.416094A型探头夹具。
三检定条件
7环境条件
环境温度：23±5℃
相对湿度：45%~75%
电源：220V±5%，50Hz±2%，
周围环境：无影响正常工作的电磁场干扰和机械振动。，8检定用的主要标准设备
8.1频率计
测量范围：1~1000MHz，准确度优于1×10-，灵敏度优于20mV.
参考型号：E337型频率计并使用附带的前置放大器或HP5340A.
8.2高频功率计
测量范围：1～1000MHz，灵敏度优于·20dBm，推确度优于±0.5 dB.
参考型号：NIM4，NIM5，HP436A型功率计.8.3标准阻抗件
共12页第4页
02：反射系数准确度优于0.05%；0S：反射系数准确度优于0.1%，502，反射系数准确度≤0.0025，参考型号：
HP04191-85300;
HP 04191-85301;
HP04191-85302
或满足同等技术指标的标推阻抗件。注：连接头朵用PJ-？（APC-7）精密接头。8.4标推同轴空气线
标准空气线长度：100~300mm，
驻波比(VSWR)：<1.002.
注：该标准件器自行研制。
四检定项目和检定方法
9外观及工作正常性检查
JJG 127—-86
9.1送检仪器应带齐随机校准用阻抗件（02、0S和502)及上次送检时的检定证书。
9.2送检仪器应无影响仪器正常工作及读数的机械损伤，9.3接通电源，按技术说明书规定预热10min后，按下自检功能键（SELFTEST）应无错误显示码出现，B显示屏应出现“正常”(PASS）字样。
以下各项检定在仪器预热40min后进行。HP4191A
被测件连接头
频率计
图2测试信号频率误差的检定
500输入
JJG 127.--86
10测试信号频率误差的检定
：10.1按图2连接4191A和频率计。共12页第5页
10.2频率检定点及允许的误差限如表2所示.对于具有高分辨力选购件002的仪器，其检定点和误差限如表3所示。表2
频率检定点
294。0
294。1
372。
频率检定点和误差限
误差限
± 740
± 930
±1010
±1010
±1100
±1100
11测试信号电平的检定
频率检定点
11.1按图3连接4191A和功率计。误差限
±1200
±1200
±1340
±1340
±1490
±1490
±1570
±1570
±1650
±1650
±1750
±1750
±1880
±1880
±2030
±2030
±2220
±2220
±2420
±2420
±2690
±2690
±2990
共12页1
第6页
频率检定点
选购件002的频率检定点和误差限误差限
HP4191A
被测件端口
频牵检定点
功率计
图3测试信号电平的检定
JJG127--86
误差限
±1070
±1190
±1310免费标准bzxz.net
±1490
±2380
11.2.按增量50MHz调节4191A频率，以1MHz变到1000MHz，检查每一频率点上功率表显示读数，其读数应为-20±3dB·m注：为了易于调节频率点，可置步进频率为50MHz，并使用手动扫频功能。12仪器固有系统误差的检定
12.1分别将02.0S和502标准阻抗件接入4191A测试端口；每次置4191A起始频率在1MHz，终止频率在1GHz，按下校准（CAL）和校准开始（CALSTART）键。
12.2仪器显示应符合表4的要求。13反射系数「测量误差的检定
13.1使用短路器（0Q）、开路器（0S).和匹配器（502）等标JJG 127 --86
0.5≤≤0.5
共12页第7页
4191A固有系统误差限
0.7≤F≤1.1
0.5≤T0.5
准阻抗件检定rI和6的测量误差。508
0.05≤T≤0.05
-0.05≤F≤0.05
13.1.1按仪器使用说明书要求，用随机标准阻抗件（0Q、0S502）对仪器进行自校准，
13.1.2分别将标准阻抗件0α、0S和502接入仪器测试端，置4191A显示器A和B为IrI和θ状态，对于所有标准件，在整个频率范围内，△)TI和△6（即实际值与实测值之差）应满足：AT0.007
A6≤0.5°(502除外)。
13.2使用标准同轴空气线检定|TI和8的测量误差。13.2.1同13.1.1.
13.2.2将标准同轴空气线的一端接入仪器测试端口.分别将与空气线配用的0Q和0S终端接入空气线另一端。13.2.3置4191A显示器A和B为|TI和0状态；在整个频率范围内，针对02和0S终端时，IT和θ的显示应符合：A/0.007
注：在完成13.1.2和13.2.3项检定时，扫描频率增量通常应按照标准件走标频率选.取。
五检定结果的处理及检定周期
14经检定所有指标合格的HP4191A型高频阻抗分析仪发给·检定合格证书，某项或某几项指标不合格的仪器发给检定结果通知书。15检定周期为一年，必要时可提前送检。共12页第8页
检定记录表格式
（）外观及工作正常性检查
1外观检查
2工作正常性检查
（二）测试信号频率误差的检定标称频率
(Miiz)
实际频率
实际频率
标称频率实
(Mtiz)
JIG 127-86
标称频率
实际频率
