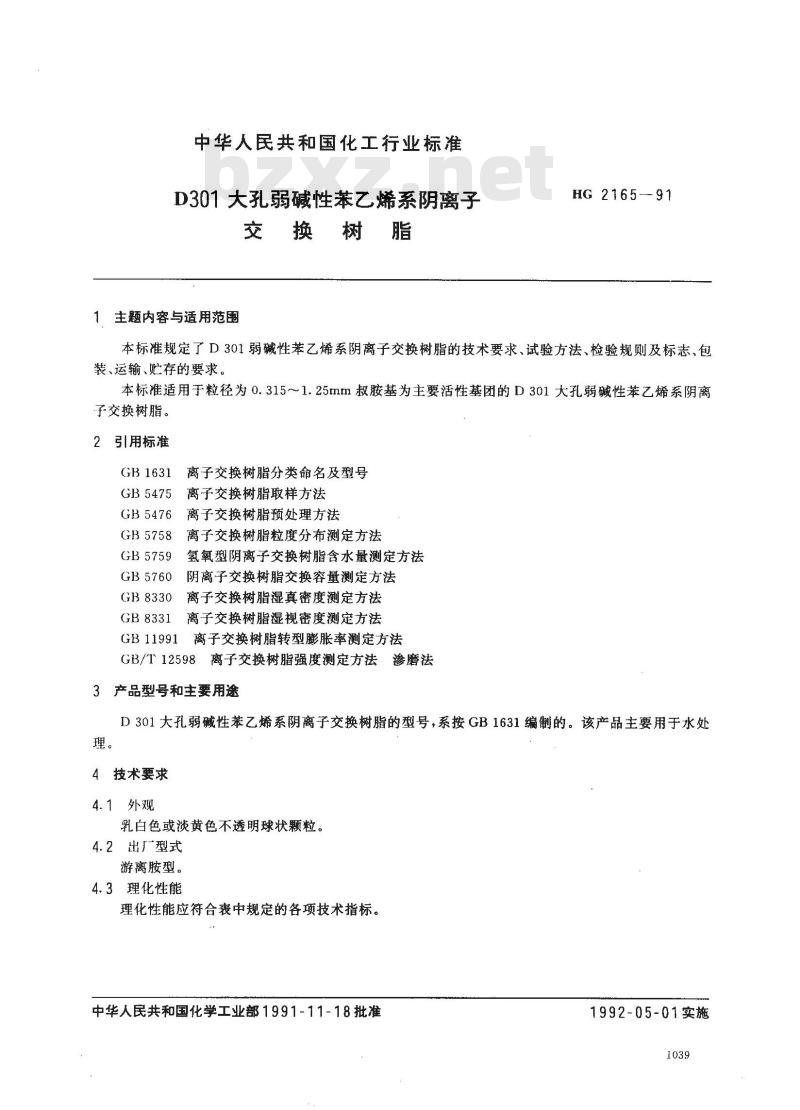

【化工行业标准(HG)】 D301大孔弱碱性苯乙烯系阴离子交换树脂

中华人民共和国化工行业标准
D301大孔弱碱性苯乙烯系阴离子交换树脂
1主题内容与适用范围bzxz.net
HG 2165-91
本标准规定了D301弱碱性苯乙烯系阴离子交换树脂的技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。
本标准适用于粒径为0.315～1.25mm叔胺基为主要活性基团的D301大孔弱碱性苯乙烯系阴离子交换树脂。
2引用标准
GB1631
GB5475
GB 5476
GB5758
GB5759
GB5760
GB8330
GB8331
GB 11991
离子交换树脂分类命名及型号
离子交换树脂取样方法
离子交换树脂预处理方法
离子交换树脂粒度分布测定方法氢氧型阴离子交换树脂含水量测定方法阴离子交换树脂交换容量测定方法离子交换树脂湿真密度测定方法离子交换树脂湿视密度测定方法离子交换树脂转型膨胀率测定方法GB/T12598离子交换树脂强度测定方法渗磨法3产品型号和主要用途
D301大孔弱碱性苯乙烯系阴离子交换树脂的型号，系按GB1631编制的。该产品主要用于水处理。
4技术要求
4.1外观
乳白色或淡黄色不透明球状颗粒。4.2出厂型式
游离胺型。
4.3理化性能

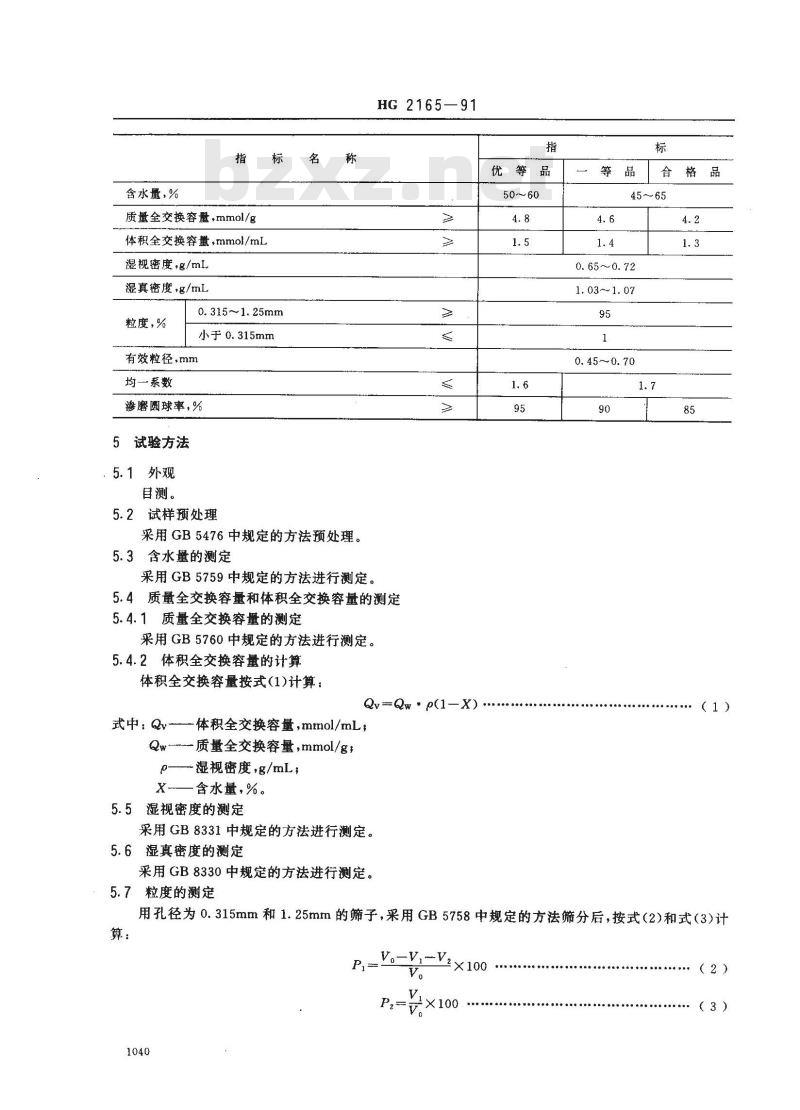

理化性能应符合表中规定的各项技术指标。中华人民共和国化学工业部1991-11-18批准1992-05-01实施
含水量，%
质量全交换容量，mmol/g
体积全交换容量，mmol/mL
湿视密度，g/mL
湿真密度，g/mL
粒度，%
0.315~1.25mm
小于0.315mm
有效粒径，mm
均一系数
渗磨圆球率,%
试验方法
5.1外观
目测。
试样预处理
采用GB5476中规定的方法预处理。5.3含水量的测定
采用GB5759中规定的方法进行测定。HG 2165—91
5.4质量全交换容量和体积全交换容量的测定5.4.1质量全交换容量的测定
采用GB5760中规定的方法进行测定。5.4.2体积全交换容量的计算
体积全交换容量按式(1)计算：
优等品
Qy-Qw . p(X) ........
式中：Qv体积全交换容量，mmol/mL，Qw质量全交换容量，mmol/g
p——湿视密度，g/mL，
X一含水量,%。
5.5湿视密度的测定
采用GB8331中规定的方法进行测定。5.6湿真密度的测定
采用GB8330中规定的方法进行测定。5.7粒度的测定
合格品
0.65~0.72
1.03～1.07
0. 45~0.70
中---ed.
（1）
用孔径为0.315mm和1.25mm的筛子，采用GB5758中规定的方法筛分后，按式（2）和式（3）计P, =
Vo-V,--V
（2）
（3）
业营营国中欧

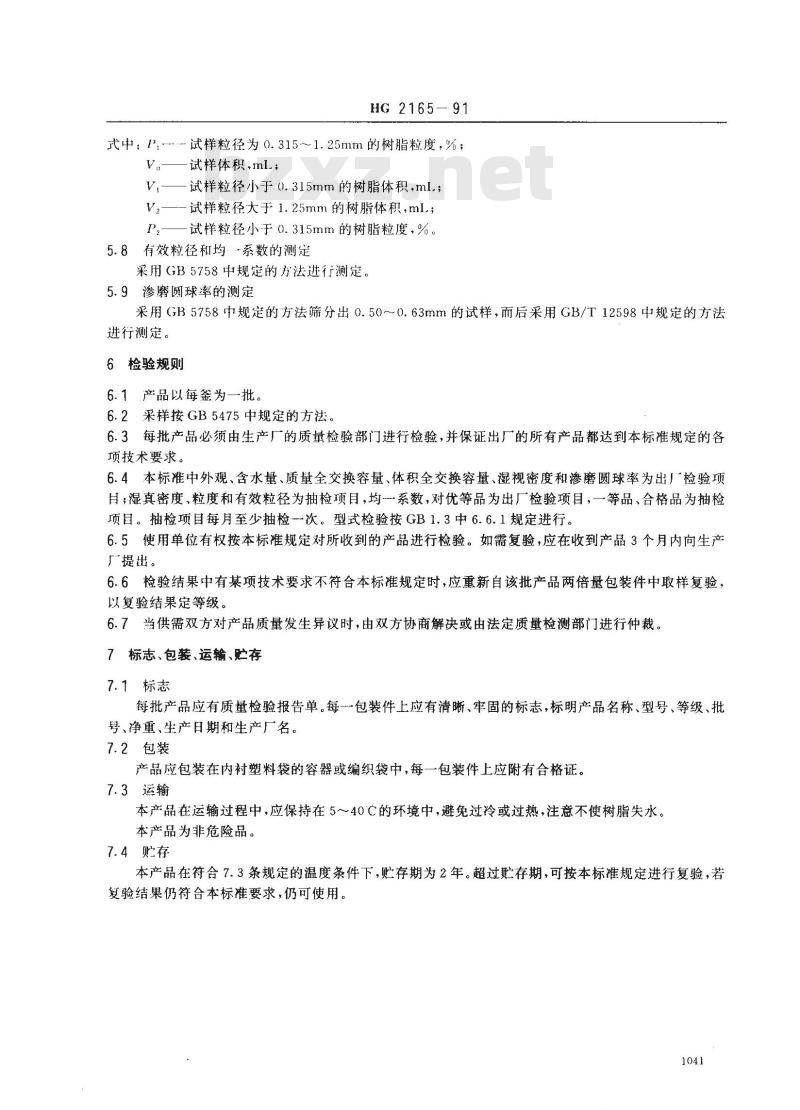

HG 2165— 91
式中：---试样粒径为0.315～1.25mm的树脂粒度，%；V—试样体积，ml.；
Vl—试样粒径小于0.315mm的树脂体积，ml.；V2一-试样粒径大于1.25mm的树脂体积，ml;试样粒径小于0.315mm的树脂粒度，%。Pz
5.8有效粒径和均：系数的测定
采用GB5758中规定的方法进行测定。5.9渗磨圆球率的测定
采用GB5758中规定的方法筛分出0.50～~0.63mm的试样，而后采用GB/T12598中规定的方法进行测定。
6检验规则
6.1产品以每釜为一批。
6.2采样按GB5475中规定的方法。6.3每批产品必须由生产厂的质量检验部门进行检验，并保证出厂的所有产品都达到本标准规定的各项技术要求。
6.4本标准中外观、含水量、质量全交换容量、体积全交换容量、湿视密度和渗磨圆球率为出厂检验项月；湿真密度、粒度和有效粒径为抽检项目，均一系数，对优等品为出厂检验项目，一等品、合格品为抽检项国。抽检项目每月至少抽检一-次。型式检验按GB1.3中6.6.1规定进行。6.5使用单位有权按本标准规定对所收到的产品进行检验。如需复验，应在收到产品3个月内向生产广提出。
6.6检验结果中有某项技术要求不符合本标准规定时，应重新自该批产品两倍量包装件中取样复验，以复验结果定等级。
6.7当供需双方对产品质量发生异议时，由双方协商解决或由法定质量检测部门进行仲裁。7标志、包装、运输、贮存
7.1标志
每批产品应有质量检验报告单。每一包装件上应有清晰、牢固的标志，标明产品名称、型号、等级、批号、净重、生产日期和生产厂名。7.2包装
产品应包装在内衬塑料袋的容器或编织袋中，每一包装件上应附有合格证。7.3运输
本产品在运输过程中，应保持在5～40℃的环境中，避免过冷或过热，注意不使树脂失水。本产品为非危险品。
7.4贮存
本产品在符合7.3条规定的温度条件下，贮存期为2年。超过贮存期，可按本标准规定进行复验，若复验结果仍符合本标准要求，仍可使用。1041

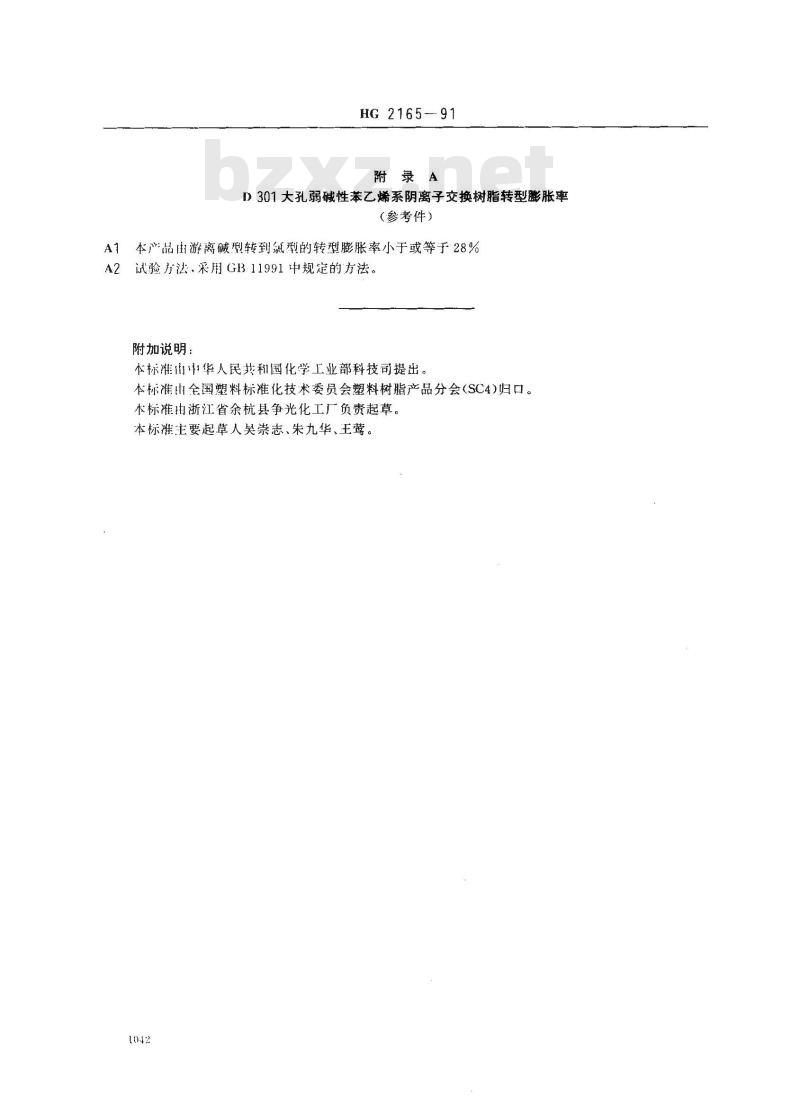

HG2165-91
附录A
D301大孔弱碱性苯乙烯系阴离子交换树脂转型膨胀率（参考件）
A1本产品由游离碱型转到氯型的转型膨胀率小于或等于28%A2试验方法，采用GB11991中规定的方法。附加说明：
本标准省中华人民共和国化学工业部科技司提出。本标准由全国塑料标准化技术委员会塑料树脂产品分会（SC4）归口。木标准拍浙江省余杭县争光化工厂负责起草本标准主要起草人吴崇志、朱九华、王莺。1042
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
