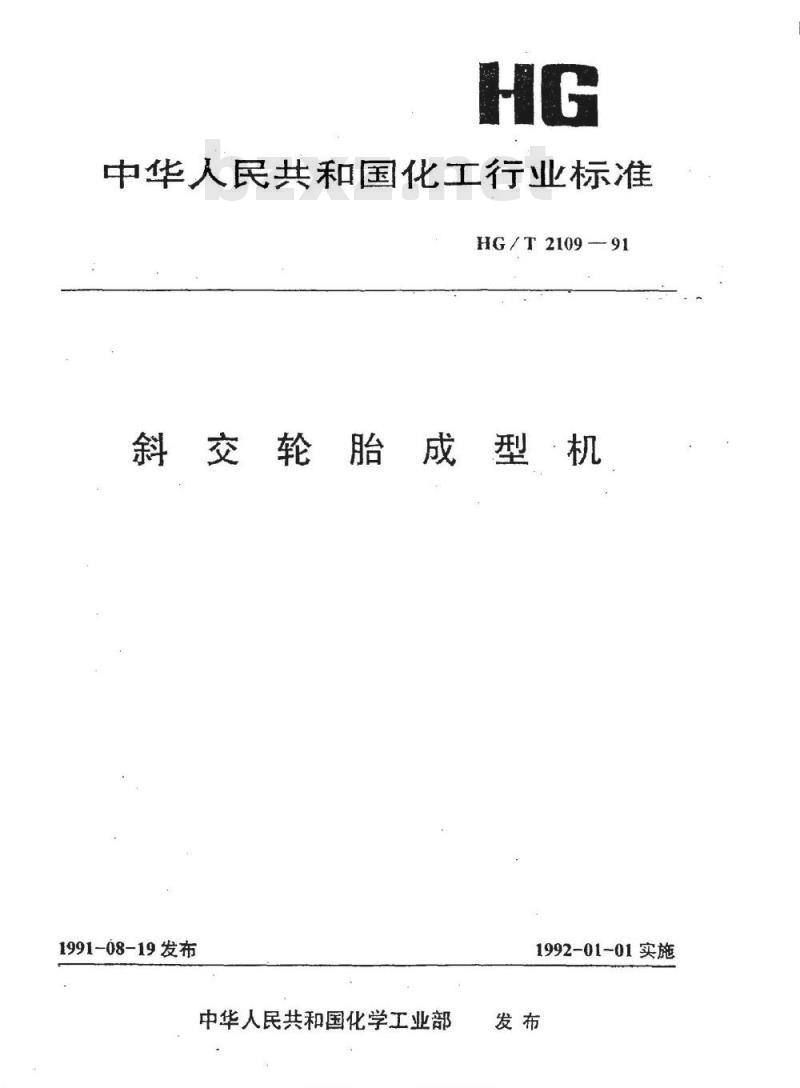

【化工行业标准(HG)】 斜交轮胎成型机

中华人民共和国化工行业标准
HG/T2109-91
斜交轮胎成型机
1991-08-19发布
中华人民共和国化学工业部
1992-01-01实施
标准损授网b多的e各类标准行业资科免费下载中华人民共和国化工行业标准

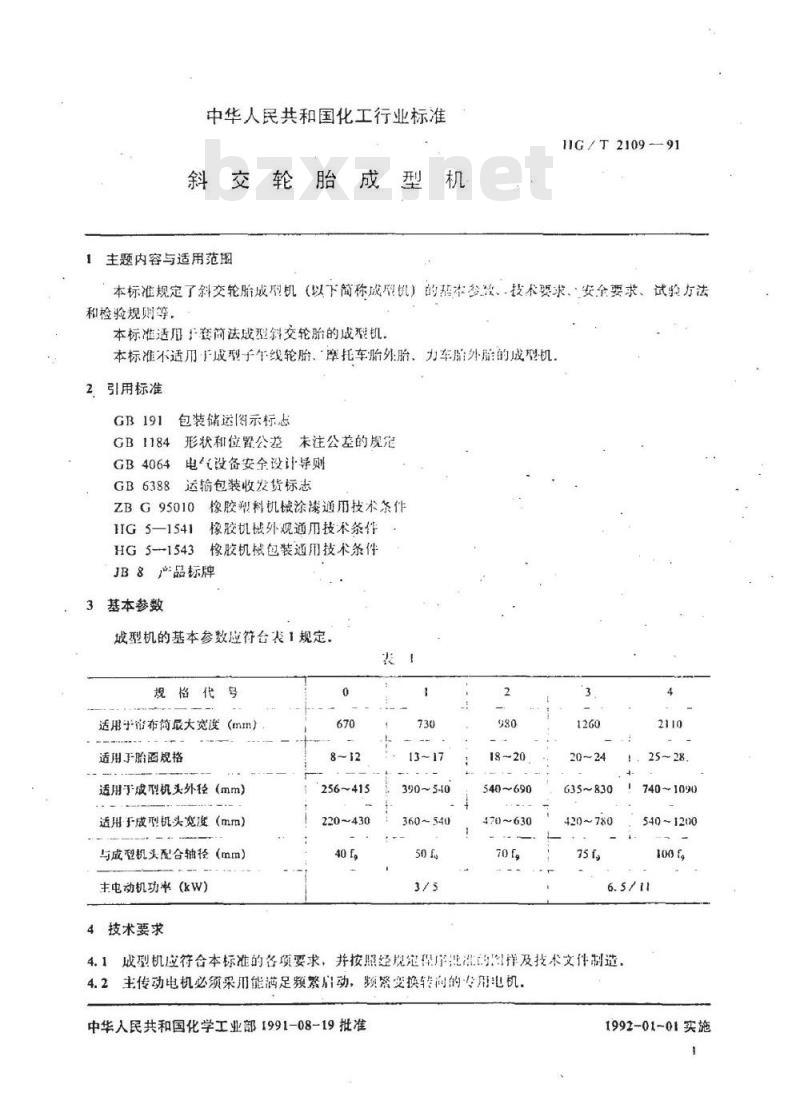

斜交轮胎成型
主题内容与适用范图
HIG/T 2109-91
本标准规定了斜交轮胎成型机（以下简称成型机）的基本参型、技术要求、安全要求、试验方法和检验规期等，
本标准适旧产套简法戏型斜交轮胎的成型机，本标准不适用于成型子午线轮胎、率托车胎外胎、力车脂外胎的成型机。2．引用标准
GB1184
GB4064
GB6388
包装储运图示标志
形状和位置公差未注公差的规定电气设备安全设计导则
运输包装收发货标志
ZBG95010
橡胶塑料机械涂漆通用技术条件HG5—1541
HG 5--1543
橡胶机械外规通用技术条作
橡胶机械包装通用技术条件
JB8产品标牌
基本参数
城型机的基本参数应衍台表1规定，袭
规格代号
适用子布布简最大宽度（mm）
适用于胎圈规格
适用于成型机头外径（mm）
适用于成型机头宽度（mm）
与成型机头配合轴径（mm）
主电动机功率(kW）
4技术要求
256~415
220430
390~540
360~540
540~690
470~630
635~830
420~780
740~1090
540-1200
4.1成型机应符合本标准的各项要求，并按照经规定理序比温群及技术文件制造4.2主传动电机必须采用能满足频繁启动，频臀变换转向的专用电机。中华入民共和国化学工业部1991-08-19批准标准换换网mm.basomo.co1992-01-01实施
HG/T2109-91此内容来自标准下载网

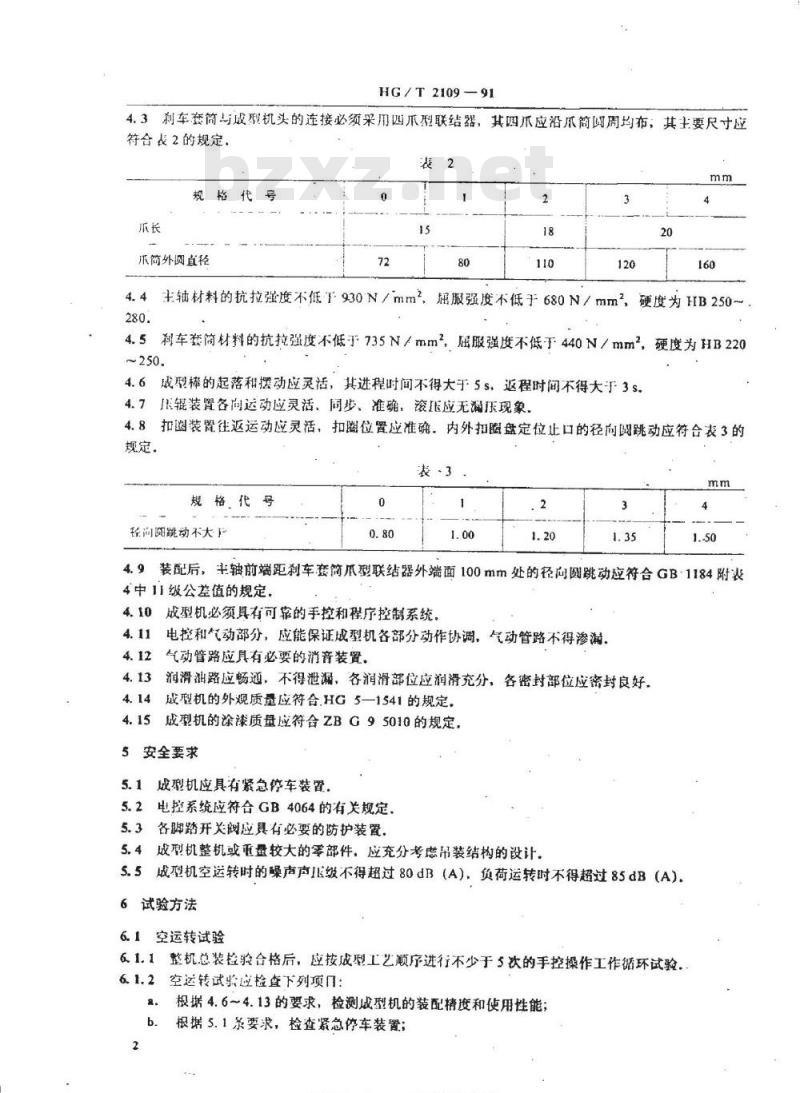

4.3利车套简与成型机头的连接必须采用四爪型联结器，其四爪应沿瓜简阅周均布，其主要尺寸应符合表2的规定，
规格代号
不简外圆直径
4.4主轴材料的抗拉强度不低于930N/mm2，掘服强度不低于680N/mm，硬度为HB250280.
利车签简材料的抗拉强度不低于735N/mm2，屈服强度不低于440N/mm2，硬度为HB2204.5
4.6成型棒的起落和摆动应灵活，其进程时间不得大于5s，返程时间不得大于3s.4.7K辑装置各向运动应灵活、同步、准确，滚压应无漏压现象、4.8扣圈装置往返运动应灵活，扣圈位置应准确。内外扣圈盘定位止口的径向阅跳动应符合表3的规定，
表·3
规格代号
轻尚阅跳动不大户
4.9装配后，半轴前端距刹车套简瓜型联结器外端面100mm处的径向圆跳动应符合GB1184附表4中11级公差值的规定，
4.10成型机必须具有可靠的手控和程序控制系统，电控和气动部分，应能保证成型机各部分动作协调，气动管路不得渗漏，4.11
气动管路应具有必要的消音装置。4.12
润滑油路应畅通，不得泄漏，各润滑部位应润滑充分，各密封部位应密封良好。4.14
成型机的外观质量应符合.HG5—1541的规定。成型机的涂漆质量应符合ZBG95010的规定4.15
5安全要求
成型机应具有紧急停车装置
5.2电控系统应符合GB4064的有关规定5.3各脚踏开关阀应具有必要的防护装置，5.4成型机整机或重量较大的零部件。应充分考虑吊装结构的设计。5.5成型机空运转时的噪声声IK级不得超过80dB（A)负荷运转时不得超过85dB（A)。试验方法
空运转试验
61.1整机总装检验合格后，应按成型工艺顺序进行不少于5次的手控操作工作循环试验。6.1.2空运转试验应检查下列项口：根据4.6～4.13的要求，检测成型机的装配精度和使用性能；根据5.1杀要求，检查紧急停车装置；b.
标准换预网款8080c0m.各类行准行业资科免费下载HG/T2109—91

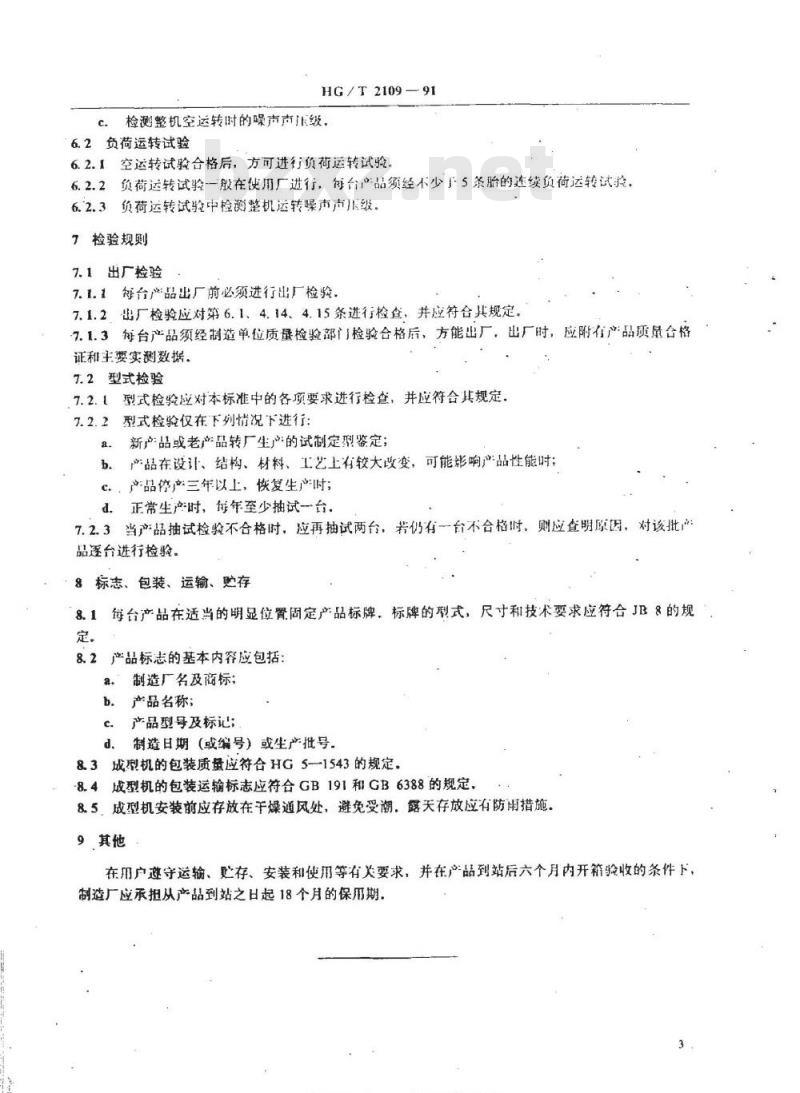

c。检测整机空运转时的噪声声级，6.2负荷运转试验
6.2.1空运转试验合格后，方可进行负荷运转试验6.2.2负荷运转试验一般在使用厂进行，每台产品须经不少下5条胎的连续负荷运转试控，6.2.3负荷运转试验中检测整机运转噪市声压级。7检验规则
7.1出厂检验
7.1.1每台产品出厂前必须进行出厂检验7.1.2出厂检验应对第6.1、4.14、4.15条进行检查，并应符合其规定7.1.3每台产品须经制造单位质量检验部门检验合格后、方能出厂，出厂时，应附在产品质量合格证和主要实测数据。
7.2型式检验
7.2.1型式检验应对本标准中的各项要求进行检查，并应符合其规定。7.2.2
型式检验仅在下列情况下进行：新产品或老产品转厂生产的试制定型鉴定；产品在设计、结构、材料、工艺上有较大改变，可能能响产品性能时；产品停产三年以上，恢复生产时；c
正常生产时，每年至少抽试一台。d.
7.2.3当产品抽试检验不合格时，应再抽试两台，若仍有一台不合格时，则应查明原因，对该批产品逐台进行检验。
标志、包装、运输、购存
8.1每台产品在适当的明显位置固定产品标牌，标牌的型式，尺寸和技术要求应符合JB8的规定。
产品标志的基本内容应包括
制造厂名及商标；
产品名称；
产品型导及标记；
制造日期（或编号）或生产批号：d.
8.3成型机的包装质量应符合HG51543的规定，-8.4成型机的包装运输标志应符合GB191和GB6388的规定、8.5，成型机安装前应存放在干燥通风处，避免受潮。露天存放应有防雨措施。9其他
在用户避守运输、存、安装和使用等有关要求，并在产品到站后六个月内开箱验收的条件下，制造厂应承担从产品到站之日起18个月的保用期，标换热网.bg8
0,客类标准行业资料免费下载

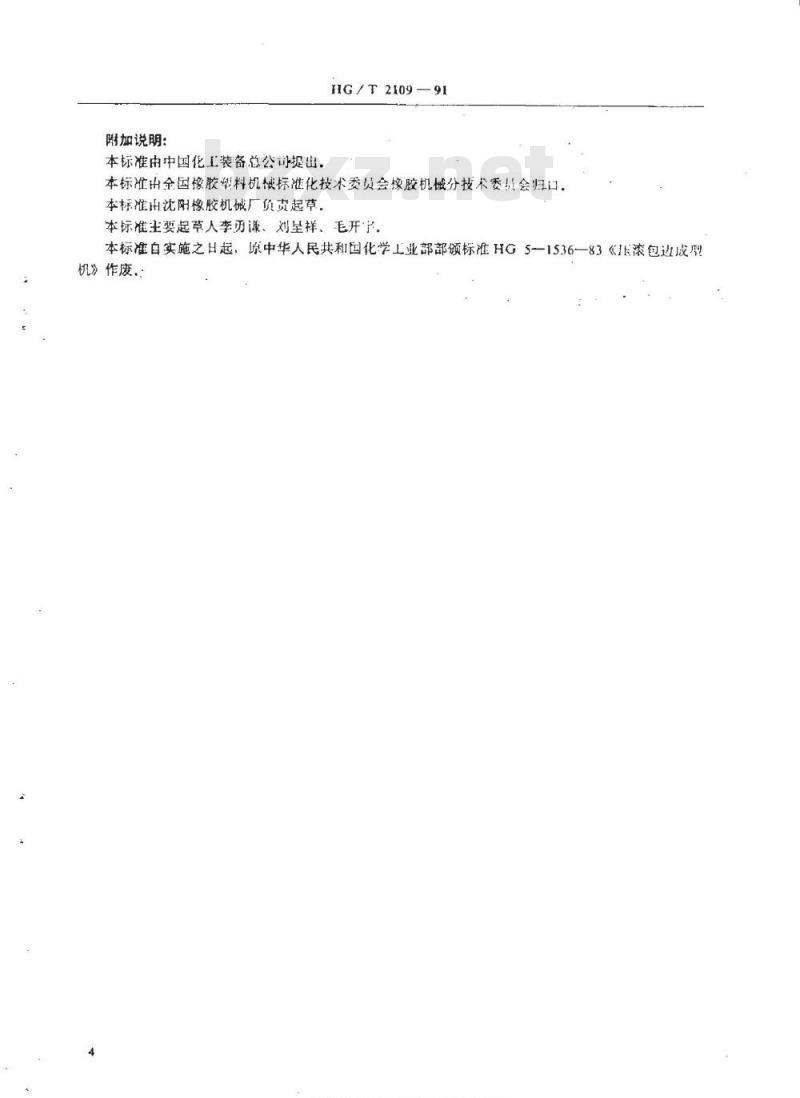

附加说明：
本标准由中国化工装备总公司提出，HG/T2109-91
本标准出全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会归口本标准出沈阳橡胶机械厂负宽起草本标准主要起草人李厉谦、刘呈样、毛开。本标准白实施之日起，原中华人民共利国化学工业部部标准HG5-1536—83《I滚包边成型机》作废.：
标准投投网om.bx808o.ccm各类标准行业资料先费下载中华人民共和国
化工行业标准
斜交轮胎成型机
HG/T2109—91
编辑化工行业标准编部
（化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得寄印
开本880×12301/16印张头字数70001992年7月第一版
1992年8月第一次印刷
印数1-300
