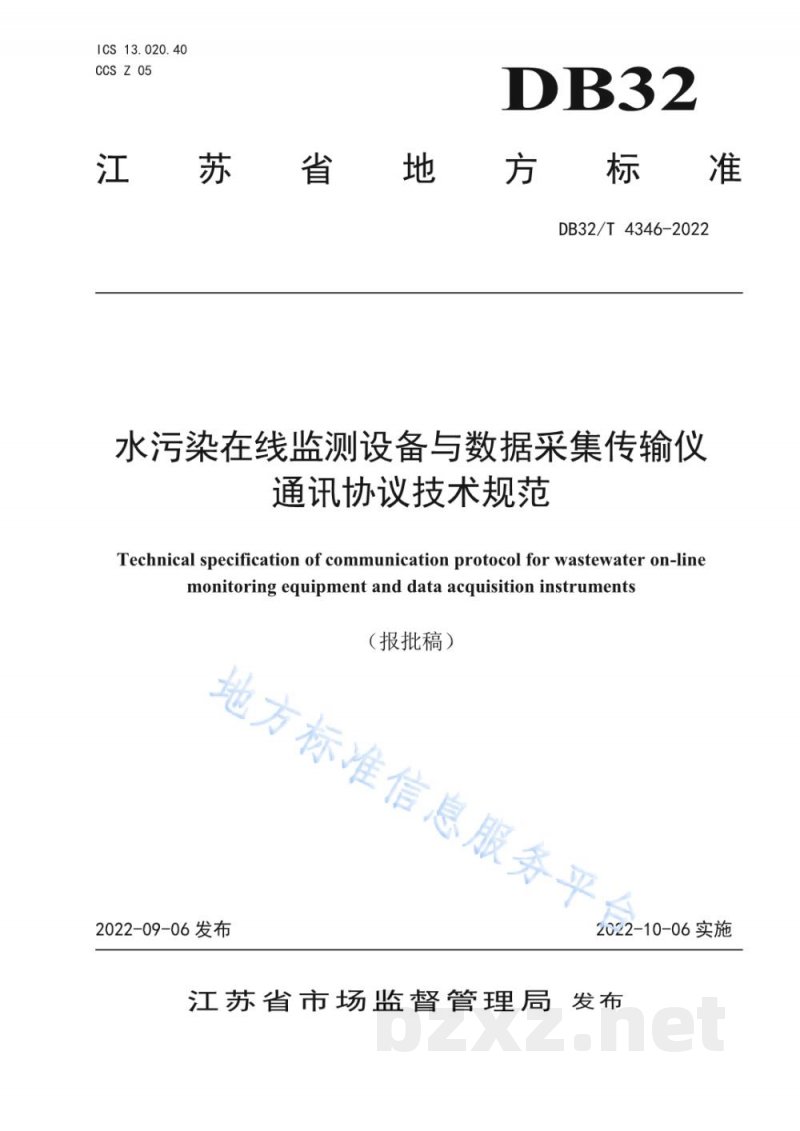

【地方标准】 水污染在线监测设备与数据采集传输仪通讯协议技术规范

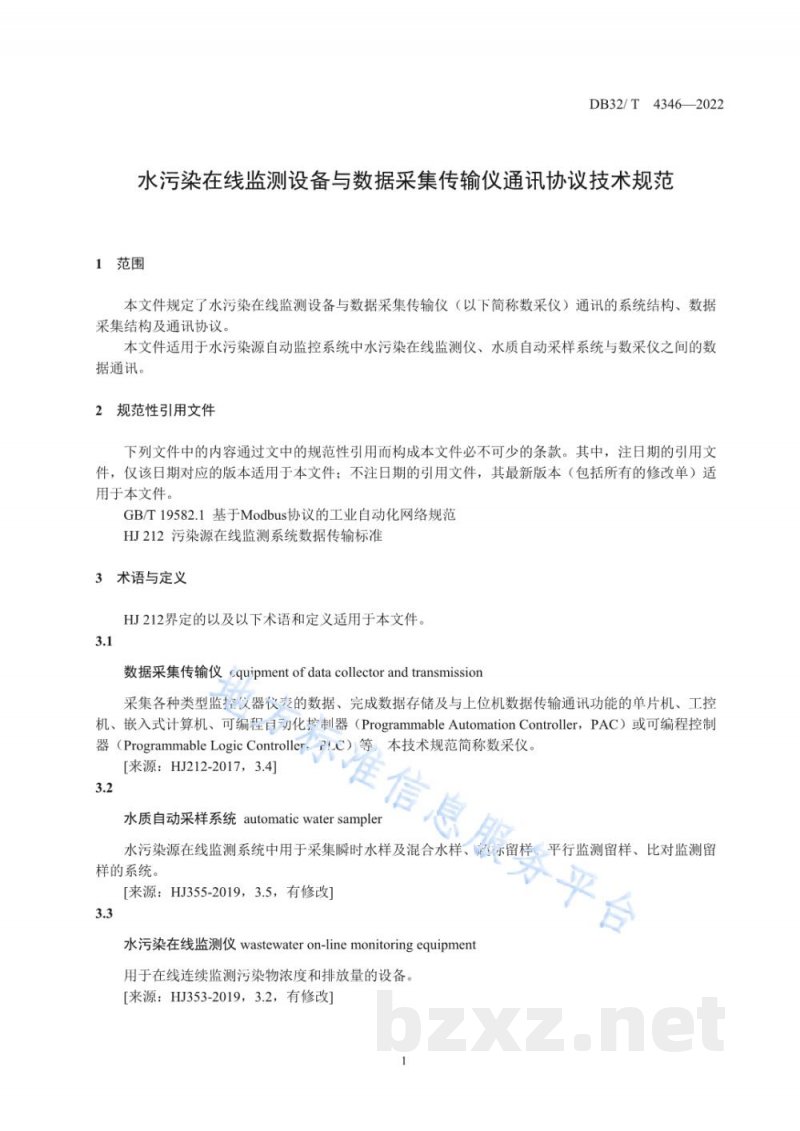

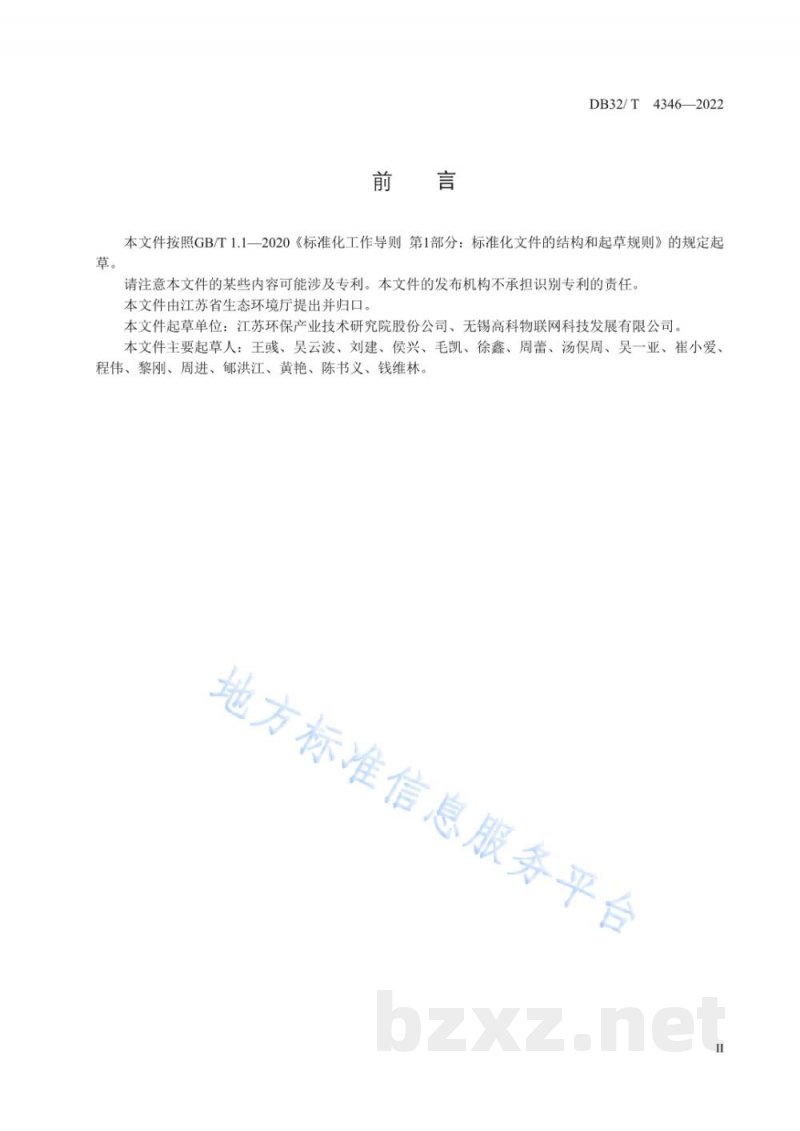

DB32/T4346-2022 水污染在线监测设备与数据采集传输仪通讯协议技术规范 前言 本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件可能涉及专利内容，发布机构不承担专利识别责任。本文件由江苏省生态环境厅提出并归口，由江苏环保产业技术研究院股份公司和无锡高科物联网科技发展有限公司起草。主要起草人包括王或、吴云波、刘建、侯兴、毛凯、徐鑫、周蕾、汤保周、吴一亚、崔小爱、程伟、黎刚、周进、郁洪江、黄艳、陈书义、钱维林。 1 范围 本文件规定了水污染在线监测设备与数据采集传输仪（以下简称数采仪）通讯的系统结构、数据采集结构及通讯协议。本文件适用于水污染源自动监控系统中水污染在线监测仪、水质自动采样系统与数采仪之间的数据通讯。 2 规范性引用文件 下列文件通过文中的规范性引用构成本文件必不可少的条款。注日期的引用文件，仅该日期对应版本适用；未注日期的引用文件，其最新版本（包括所有修改单）适用。 - GB/T19582.1 基于Modbus协议的工业自动化网络规范 - HJ212 污染源在线监测系统数据传输标准 3 术语与定义 3.1 数据采集传输仪（equipment of data collector and transmission） 采集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的设备，包括单片机、工控机、嵌入式计算机、可编程自动化控制器（PAC）或可编程逻辑控制器（PLC），本技术规范简称数采仪。[来源：HJ212-2017，3.4] 3.2 水质自动采样系统（automatic water sampler） 用于采集瞬时水样及混合水样、留样、平行监测留样及比对监测留样的系统。[来源：HJ355-2019，3.5，有修改] 3.3 水污染在线监测仪（wastewater on-line monitoring equipment） 用于在线连续监测污染物浓度和排放量的设备。[来源：HJ353-2019，3.2，有修改] 3.4 水污染在线监测设备 用于采集与处理水样，以及在线连续监测污染物浓度和排放量的设备，本文件中指水质自动采样系统与水污染在线监测仪的合称。[来源：HJ353-2019，3.2，有修改] 3.5 标样核查（check with standard solution） 水污染在线监测仪自动测量标准溶液，用于判定测量结果的准确性。[来源：HJ355-2019，3.9，有修改] 3.6 反控（reverse control） 数采仪向自动监控设备发送控制命令并接收反馈数据的过程。 3.7 样品时间标记（sample time label） 用于识别样品唯一性的时间标记，一般取现场端系统运行工艺中的某个节点时间。 4 系统结构 监控中心通过传输网络与自动监控设备中的数采仪交换数据。数采仪通过串口信号线路与水污染在线监测设备（包括水污染在线监测仪和水质自动采样系统）通讯，并采用本文件约定的协议交换数据、发起和应答指令。系统结构见图1。 监控中心（上位） 传输网络 自动监控设备（现场机） 水污染在线监测仪 数据采集传输仪 水质自动采样系统 污染治理设施 本文件范围
