【电力行业标准(DL)】 发电企业设备检修导则

DL/T 838 2003

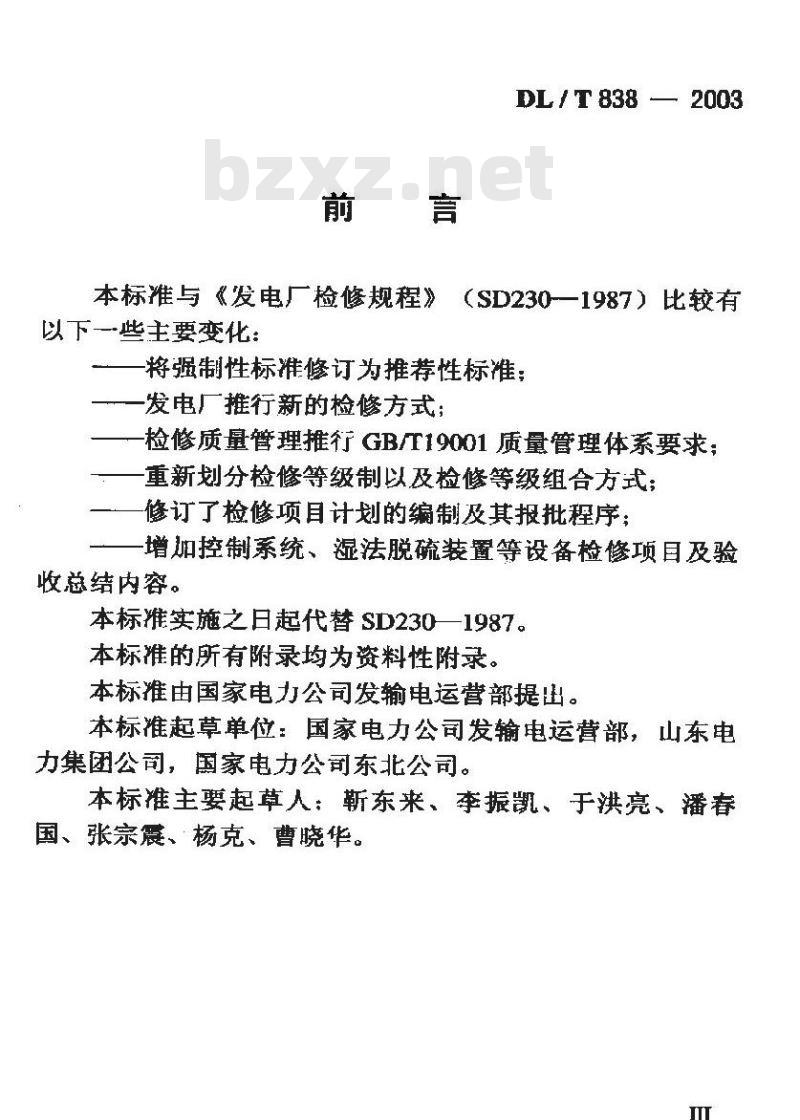

本标准与《发电厂检修规程》（SD230-一1987）比较有以下一些主要变化
将强制性标准修订为推荐性标准：发电厂推行新的检修方式：
检修质量管理推行GB/T19001质量管理体系要求：重新划分检修等级制以及检修等级组合方式：修订了检修项目计划的编制及其报批程序：增加控制系统、湿法脱硫装置等设备检修项目及验收总结内容。
本标准实施之日起代替SD230一1987。本标准的所有附录均为资料性附录。本标准由国家电力公司发输电运营部提出。本标准起草单位：国家电力公司发输电运营部，山东电力集团公司，国家电力公司东北公司。本标准主要起草人：靳东来、李振凯、于洪亮、潘春国、张宗震、杨克、曹晓华。
DL/T8382003

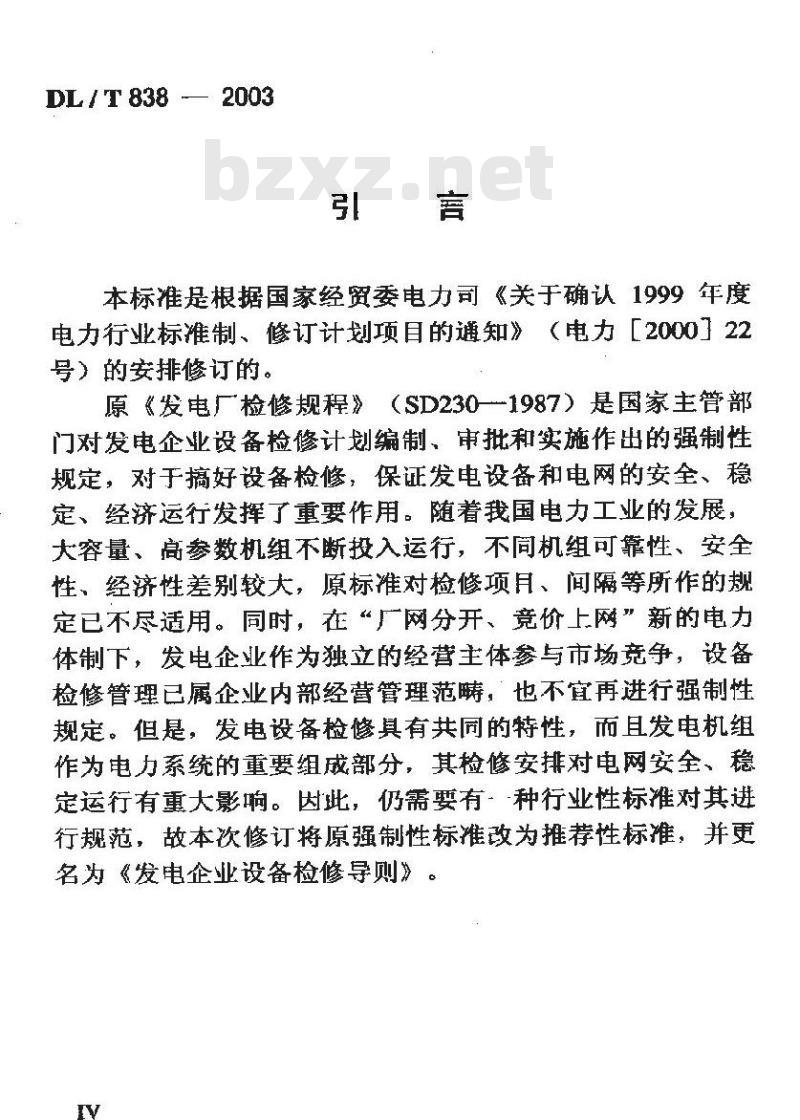

本标准是根据国家经贸委电力司《关于确认1999年度电力行业标准制、修订计划项目的通知》（电力「200022号）的安排修订的。
原《发电厂检修规程》（SD230-1987）是国家主管部门对发电企业设备检修计划编制、审批和实施作出的强制性规定，对于搞好设备检修，保证发电设备和电网的安全、稳定、经济运行发挥了重要作用。随着我国电力工业的发展大容量、高参数机组不断投入运行，不同机组可靠性、安全性、经济性差别较大，原标准对检修项月、间隔等所作的规定已不尽适用。同时，在“厂网分开、竞价上网”新的电力体制下，发电企业作为独立的经营主体参与市场竞争，设备检修管理已属企业内部经营管理范畴，也不宜再进行强制性规定。但是，发电设备检修具有共同的特性，而且发电机组作为电力系统的重要组成部分，其检修安排对电网安全、稳定运行有重大影响。因批，仍需要有-种行业性标准对其进行规范，故本次修订将原强制性标准改为推荐性标准，并更名为《发电企业设备检修导则》。1范围
DL/T 838 — 2003

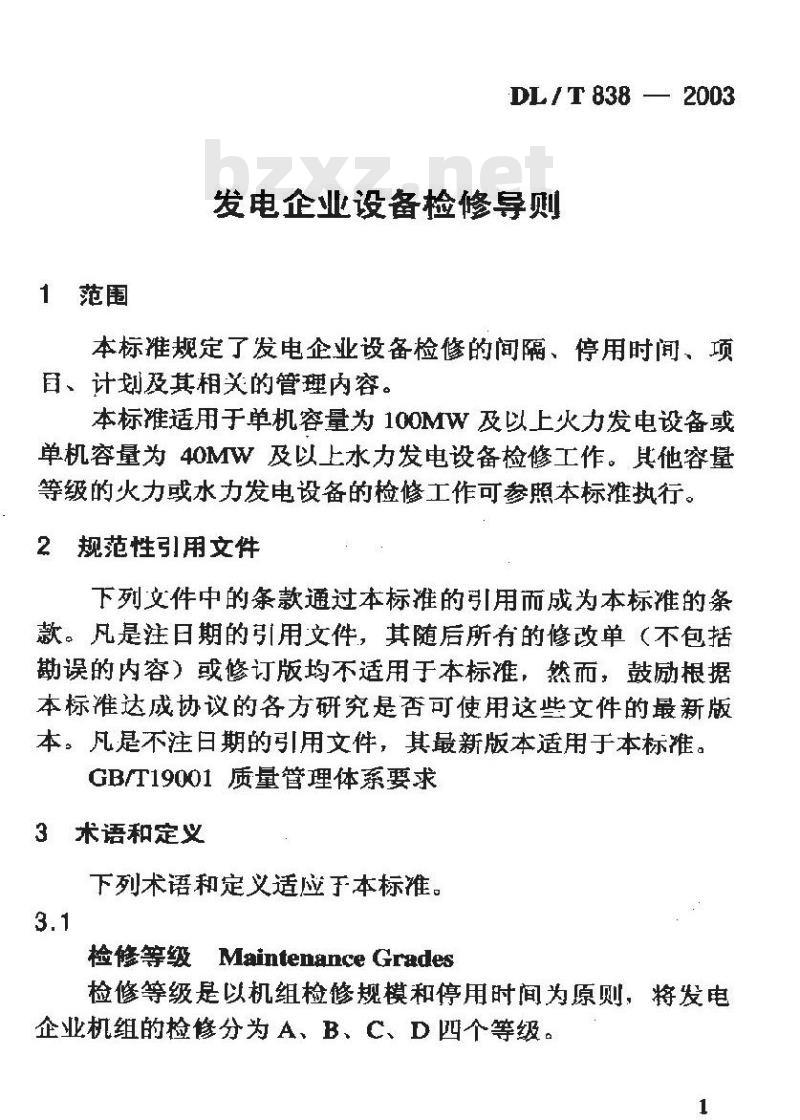

发电企业设备检修导则
本标准规定了发电企业设备检修的间隔、停用时间、项目、计划及其相关的管理内容。本标准适用于单机容量为100MW及以上火力发电设备或单机容量为40MW及以上水力发电设备检修工作。其他容量等级的火力或水力发电设备的检修工作可参照本标准执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19001质量管理体系要求
3术语和定义
下列术语和定义适应于本标准。3.1
检修等级MaintenanceGrades
检修等级是以机组检修规模和停用时间为原则，将发电企业机组的检修分为 A、B、C、D四个等级。1
DL/T838 — 2003

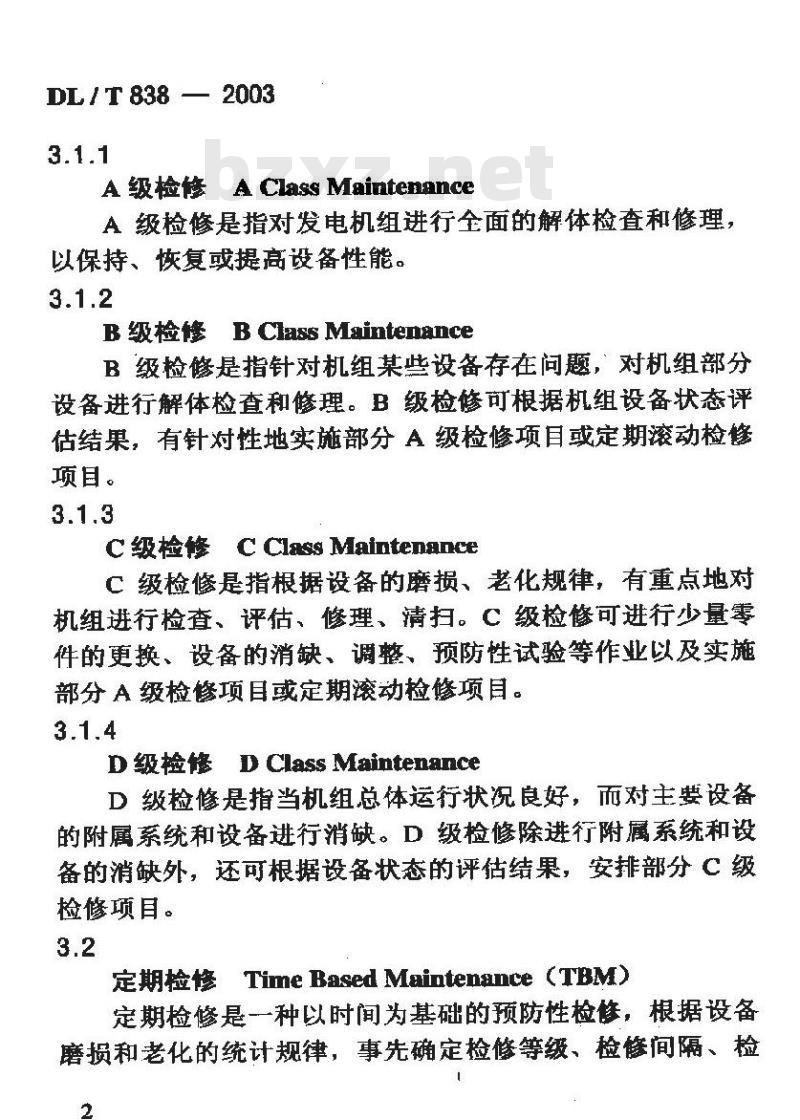

A级检修AClassMaintenance
A级检修是指对发电机组进行全面的解体检查和修理，以保持、恢复或提高设备性能。3.1.2
B 级检修B Class Maintenance
B级检修是指针对机组某些设备存在问题，对机组部分设备进行解体检查和修理。B级检修可根据机组设备状态评估结果，有针对性地实施部分A级检修项目或定期滚动检修项目。
C级检修C Class Maintenance
C级检修是指根据设备的磨损、老化规律，有重点地对机组进行检查、评估、修理、清扫。C级检修可进行少量零件的更换、设备的消缺、调整、预防性试验等作业以及实施部分A级检修项目或定期滚动检修项目。3.1.4
D 级检修D Class Maintenance
D级检修是指当机组总体运行状况良好，而对主要设备的附属系统和设备进行消缺。D级检修除进行附属系统和设备的消缺外，还可根据设备状态的评估结果，安排部分C级检修项目。
定期检修Time Based Maintenance （TBM）定期检修是一种以时间为基础的预防性检修，根据设备磨损和老化的统计规律，事先确定检修等级、检修间隔、检2

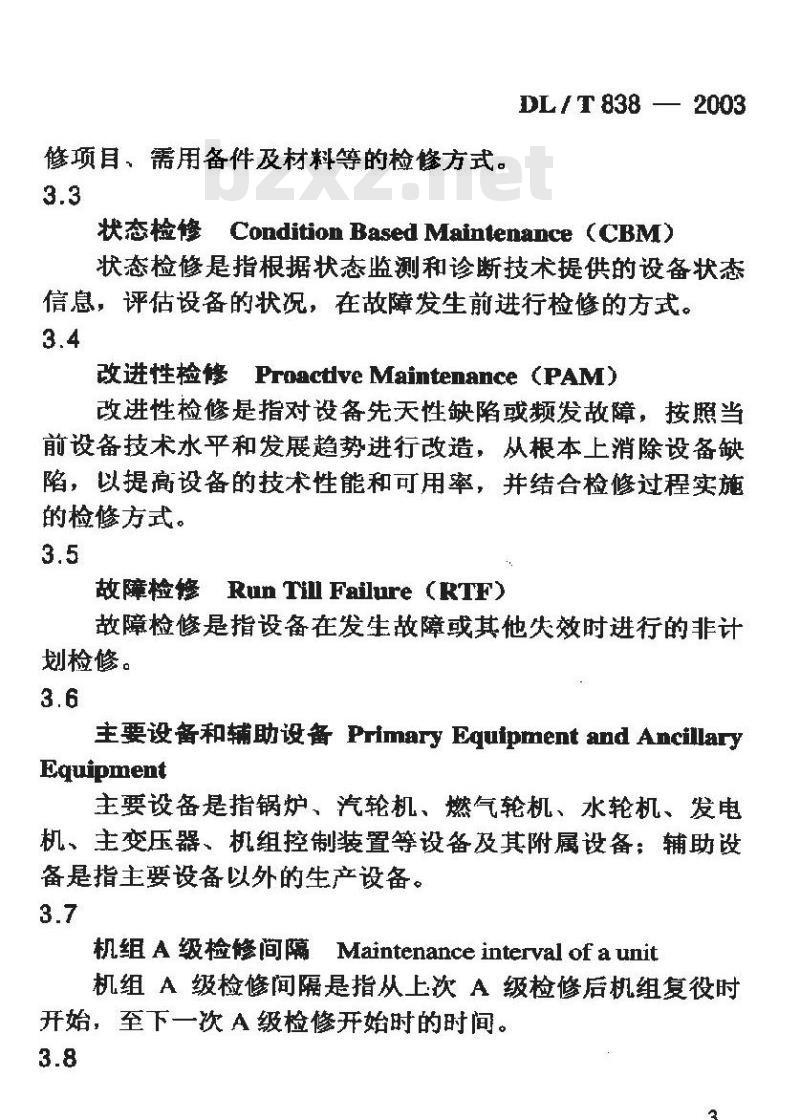

修项目、需用备件及材料等的检修方式。3.3
DL/ T 838 2003
状态检修Condition Based Maintenance （CBM）状态检修是指根据状态监测和诊断技术提供的设备状态信息，评估设备的状况，在故障发生前进行检修的方式。3.4
改进性检修ProactiveMaintenance（PAM）改进性检修是指对设备先天性缺陷或频发故障，按照当前设备技术水平和发展趋势进行改造，从根本上消除设备缺陷，以提高设备的技术性能和可用率，并结合检修过程实施的检修方式。
故障检修RunTillFailure（RTF）故障检修是指设备在发生故障或其他失效时进行的非计划检修。
主要设备和辅助设备 Primary Equipment and AncillaryEguipment
主要设备是指锅炉、汽轮机、燃气轮机、水轮机、发电机、主变压器、机组控制装置等设备及其附属设备：辅助设备是指主要设备以外的生产设备。3.7
机组A 级检修简隔Maintenanceinterval of a unit机组A级检修间隔是指从上次A级检修后机组复役时开始，至下一次A级检修开始时的时间。3.8
DL/T 838 2003
停用时间TimeLimitforMaintenance停用时间是指机组从系统解列（或退出备用），到检修工作结束，机组复役的总时间。3.9
质检点 （H、W点）Hold pointand Witness point质检点（H、W点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序。其中H点（Holdpoint）为不可逾越的停工待检点，W点（Witness point）为见证点。
不符合项Disaccord
不符合项是指由于特性、文件或程序方面不足，使其质量变得不可接受或无法判断的项目。4基本原则
4.1发电企业应按照政府规定的技术监督法规、制造厂提供的设计文件、同类型机组的检修经验以及设备状态评估结果等，合理安排设备检修。
4.2设备检修应贯彻“安全第一”的方针，杜绝各类违章，确保人身和设备安全。
4.3检修质量管理应贯彻GB/T19001质量管理标准，实行全过程管理，推行标准化作业。4.4设备检修应实行预算管理、成本控制。4.5发电机组检修应在定期检修的基础上，逐步扩大状态检修的比例，最终形成一套融定期检修、状态检修、改进性4
检修和故障检修为一体的优化检修模式。5检修管理的基本要求
DL/T838 — 2003
5.1发电企业应在规定的期限内，完成既定的全部检修作业，达到质量目标和标准，保证机组安全、稳定、经济运行以及建筑物和构筑物的完整牢固。5.2发电设备检修应采用 PDCA（P--计划、D-一实施、C-检查、A一总结）循环的方法，从检修推备开始，制订各项计划和具体措施，做好施工、验收和修后评估工作5.3发电企业应按GB/T19001质量管理标准的要求，建立质量管理体系和维织机构，编制质量管理手册，完善程序文件，推行工序管理。
5.4发电企业应制定检修过程中的环境保护和劳动保护播施，合理处置各类废弃物，改善作业环境和劳动条件，文明施工，清洁生产。
5.5设备检修人员应熟热悉系统和设备的构造、性能和原理，熟悉设备的检修工艺、工序、调试方法和质量标准，熟悉安全工作规程，能掌握钳工、电工技能，能掌握与本专业密切相关的其他技能，能看懂图纸并绘制简单的零部件图和电气原理图。
5.6检修施工宜采用先进工艺和新技术、新方法，推广应用新材料、新工具，提高工作效率，缩短检修工期。5.7发电企业宜建立设备状态监测和诊断组织机构，对机组可靠性、安全性影响大的关键设备实施状态检修。5.8发电企业宜应用先进的计算机检修管理系统，实现检修管理现代化。
DL /T 838 - 2003
6检修间隔和停用时间
6.1检修间隔
6.1.1发电机组检修分为A、B、C、D四个等级。各类机组的A级检修间隔和检修等级组合方式可按表1的规定执行。6.1.2发电企业可根据机组的技术性能或实际运行小时数，适当调整A级检修间隔，采用不同的检修等级组合方式，但应进行技术论证，并经上级主管机构批准。6.1.3对于每周不少于两次启停调峰的火电机组、累计运行：15万h及以上的国产火电机组和燃用劣质燃料（低位发热量低于14654kJ/kg）的机组，其A级检修间隔可小于表1规定，并可视具体情况，每年增加一一次D级检修或一次D级检修的停用时间。
6.1.4新机组第一次A/B级检修可根据制造厂要求、合同规定以及机组的具体情况决定。若制造厂无明确规定，一般安排在正式投产后1年左右。但主变压器第一次A级检修可根据试验结果确定，一般为投产后5年左右。表1机组A级检修间隔和检修等级组合方式机组类型
进口汽轮发电机组
国产汽轮发电机组
多泥沙水电站水轮
发电机组
非多泥沙水电站水
轮发电机组
A 级检修间隔
检修等级组合方式Www.bzxZ.net
在两次A级检修之间，安撑 1 次机组 B 级检修；除有A、B级检年外，每年安拌1 次 C 级检能，并可视情况，每年增加 1次D级检修。妞A级检修间隔为6年，则检修等级组合方式为 A一C （D)一C(D)BC (D)C(D)--A (即第
1年可安排A级检傲1次，第2年安排C级检修1次、并可视情况增加D级检锋！次，以后照此类推）
机组类型
主变压器
表1（续）
A 级检修间隔
根据运行情况
和试验结果确
定，一毅 10　
DL / T 838 -- 2003
检等级组合方式
C级检修每年安拌1次
6.2附属设备和辅助设备的检修
主要设备的附属设备和辅助设备宜根据设备状态监测及评估结果和制造厂的要求，并按6.1的原则，合理确定其检修等级和检修间隔。
6.3发电机组的检修停用时间
发电机组检修标准项目的停用时间，参见表2或表3。6.3.1
表2汽轮发电机组标准项自检修停用时间机组容量P
100P200
200 ≤P<300
300≤ P500
500≤P<750
750≤P≤1000
A级检修 d
45～48
检缝等级
B级检d
14～22
25~~34
30~~45
35~~50
注：捡修停用时间已包括带负荷试验所需的时间。C级检修 d
9～12
20～26
D 级检修 d
9～12
母管制锅炉和供热汽轮发电机组的检修停用时间，可根据与其锅炉铭牌出力所对应的冷凝式汽轮发电机组容量在表2中查出，并可情增加1d～3d。7
DL / T 838 2003
6.3.3对于多泥沙河流、磨蚀严重的水轮发电机组，其检修停用时间可在表3规定的停用时间上乘以不大于1.3的修正系数：贯流式水轮发电机组比同尺寸的轴流转浆式发电机组A级检修停用时间相应增加20d。6.3.4若因设备更换重要部件或其他特殊需要，机组检修停用时间可适当超过表2或表3的规定。6.3.5季节性运行的水轮发电机组检修停用时间可不受表2，衣3的约束，但应以不影响发电和电力调度为界限。6，4燃气轮机的检修间隔、检修等级和停用时间燃气轮机组的检修间隔、检修等级和停用时间按制造厂规定执行。
7捡修项目和检修计划
7.1检修项目的确定
7.1.1主要设备的检修项目分标准项自和特殊项具两类（主要设备A级检修项目参见附录A）。7.1.1.1A级检修标准项目的主要内容：a）制造广要求的项自：
b）全面解体、定期检查、清扫、测量、调整和修理：c）定期监测、试验、校验和鉴定：d）按规定需要定期更换零部件的项自：e）按各项技术监督规定检查项目：f）消除设备和系统的缺陷和隐惠。7.1.1.2B级检修项自是根据机组设备状态评价及系统的特点和运行状况，有针对性地实施部分A级检修项自和定期滚动检修项目。
转轮直径mm
1200～2500 以下
2500～3300 以下
3300~4100以下
4100~5500 以下
5500~6000 以下
6000~8000 以下
8000~10000 以下
10000 以上
表3水轮发电机组标准项目检修停用时间混流式或轴流定浆式
30～40
45~~55
45～50
10～12
轴流转浆式
60～70
70～80
35~～402
40～45[7~9
注1：（）中的数值表示紧轴冲击式机组的停用时间。注2：转轮叶片材质为不锈钢的机组停用时间按下限执行，注3：检修停用时间已包括带负荷试验所需的时间。8~10
10～12
12～14
注4：D级检修的机组停用时间约为其C级检修机组停用时间的一半。A级d
25 (30) ~30
30（35）～35
冲击式
10～15
20 (25) ~25 (30)
25 (30) ~30
DL/T 838
DL/T 838 —2003
7.1.1.3C级检修标准项月的主要内容：a）消除运行中发生的缺陷：
b）重点清扫、检查和处理易损、易腾部件，必要时进行实测和试验：
c）按备项技术监督规定检查项目。7.1.1.4D级检修的主要内容是消除设备和系统的缺陷。7.1.1.5发电企业可根据设备的状况调整各级检修的项目，原则上在一个A级检修周期内所有的标准项目都必须进行检修。
7.1.1.6特殊项目为标准项目以外的检修项目以及执行反事故措施、节能措施、技改措施等项目：重大特殊项星是指技术复杂、工期长、费用高或对系统设备结构有重大改变的项自。发电企业可根据需要安排在各级检修中。7.1.2主要设备的附属设备和辅助设备应根据设备状况和制造厂要求，合理确定其检修项目。7.1.3生产建筑物和非生产设施的检修。7.1.3.1发电企业应定期检查维护生产建（构）筑物（厂房、媒场、灰坝、水工建筑等）和重要非生产设施（道路、护坡），并根据实际情况安排必要的检修项目。7.1.3.2水力发电企业的水工建筑物及泄洪设施的检修工作应于汛前检修完毕，泄水闸门及启闭机应在使用前做好检查试验。
7.2检修工程规划和计划的编制
7.2.1发电企业应每年编制三年检修工程滚动规划和下年度检修工程计划，并于每年8月15日前报送其主管机构。7.2.2三年检修工程滚动规划的编制。10
