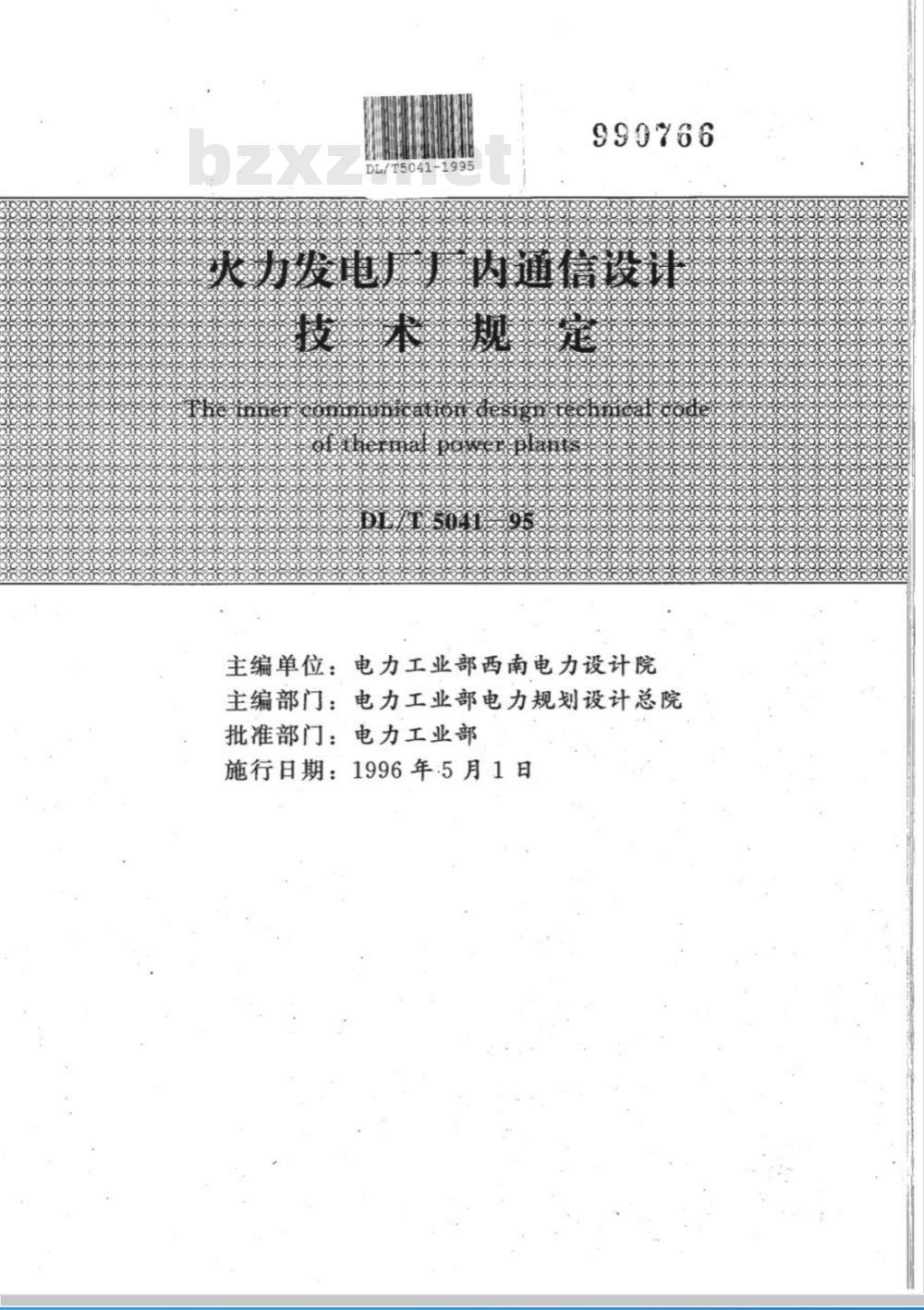

【电力行业标准(DL)】 火力发电厂厂内通信设计技术规定

990766
火力发电厂广厂内通信设计，
技术规定嬰
ncaoncoes
DLLS04O5
主编单位：电力工业部西南电力设计院主编部门：电力工业部电力规划设计总院批准部门：电力工业部
施行日期：1996年：5月1日
中华人民共和国电力工业部

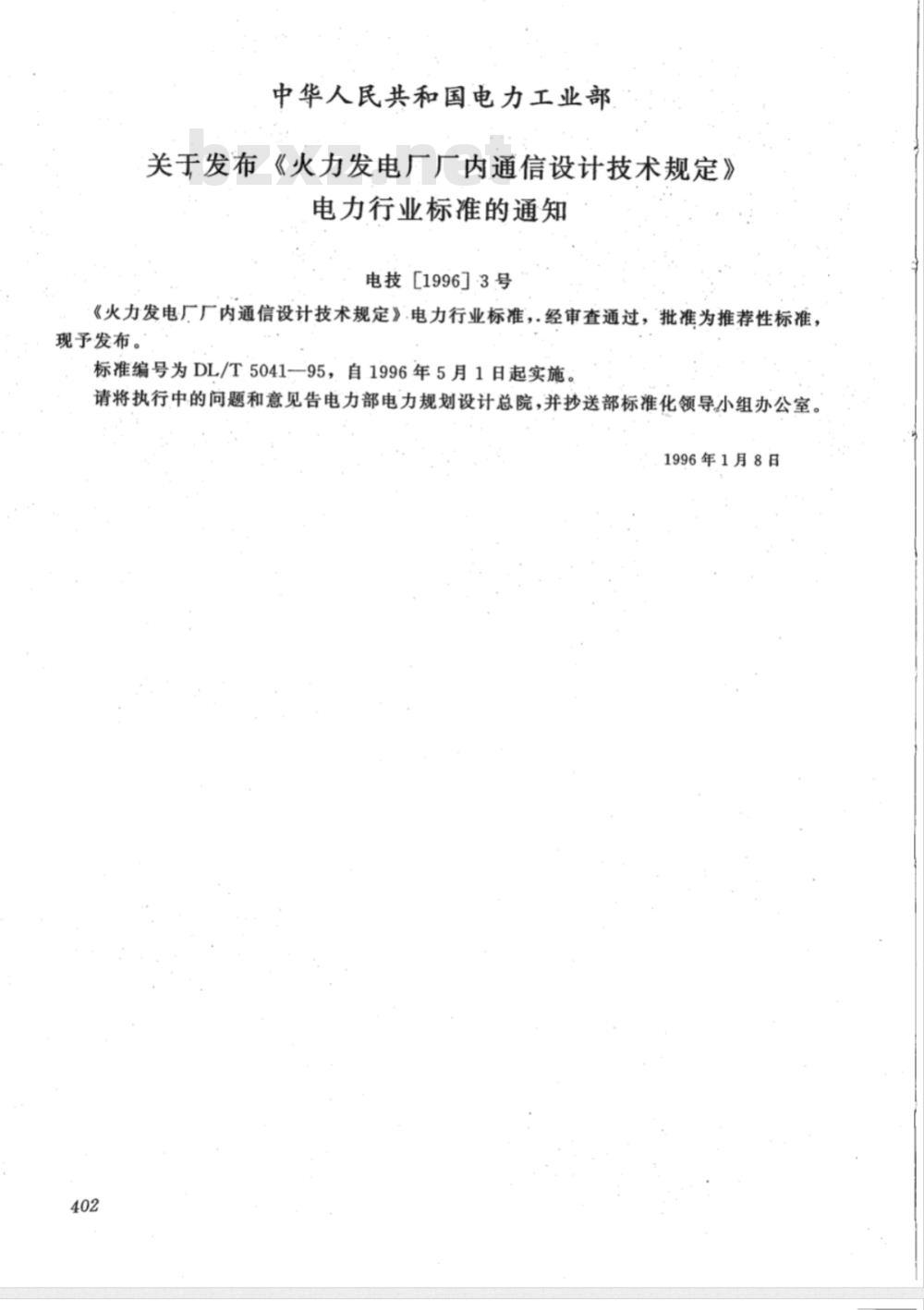

关于发布《火力发电厂厂内通信设计技术规定》电力行业标准的通知
电技[1996]-3号
《火力发电厂厂内通信设计技术规定》电力行业标准，经审查通过，批准为推荐性标准，现予发布。
标准编号为DL/T5041一95，自1996年5月1日起实施。请将执行中的问题和意见告电力部电力规划设计总院，并抄送部标准化领导小组办公室。1996年1月8日

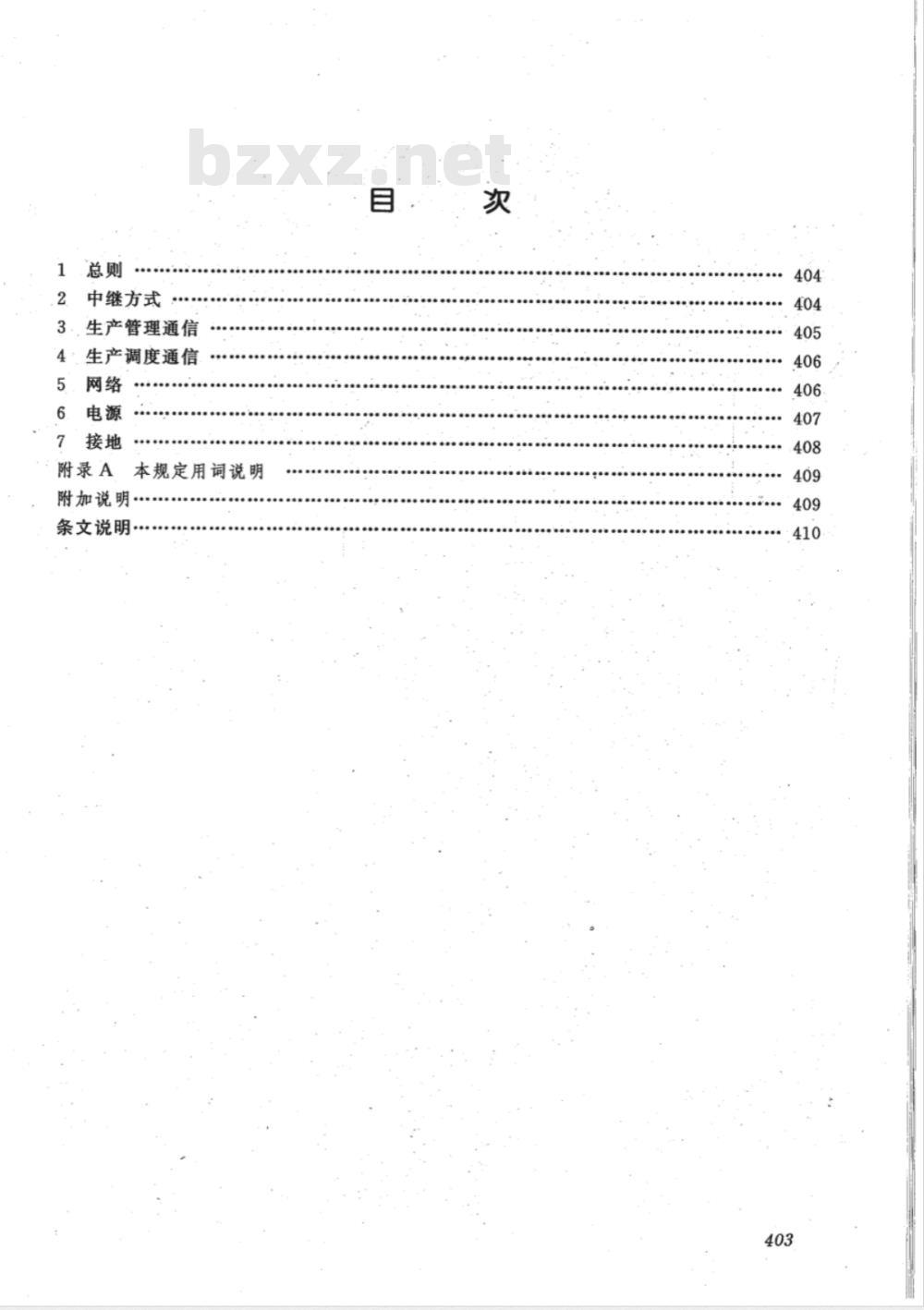

1总则
中继方式
3.生产管理通信
4：生产调度通信
5网络
6电源
7接地
附录A
本规定用词说明
附加说明·
条文说明

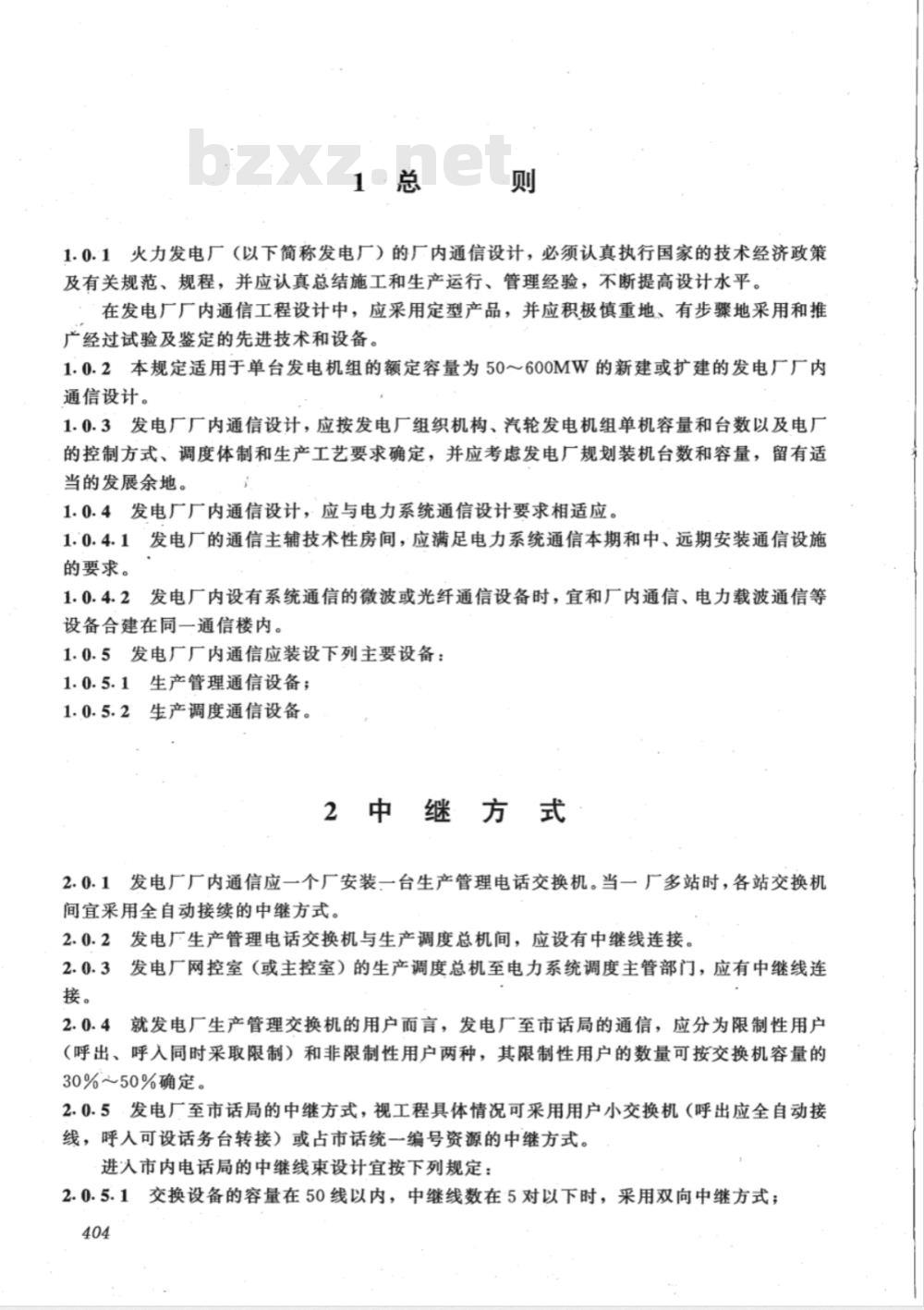

1.0.1火力发电厂（以下简称发电厂）的厂内通信设计，必须认真执行国家的技术经济政策及有关规范、规程，并应认真总结施工和生产运行、管理经验，不断提高设计水平。在发电厂厂内通信工程设计中，应采用定型产品，并应积极慎重地、有步骤地采用和推广经过试验及鉴定的先进技术和设备。1.0.2本规定适用于单台发电机组的额定容量为50600MW的新建或扩建的发电厂厂内通信设计。
1.0.3发电厂厂内通信设计，应按发电厂组织机构、汽轮发电机组单机容量和台数以及电厂的控制方式、调度体制和生产工艺要求确定，并应考虑发电厂规划装机台数和容量，留有适当的发展余地。
1.0.4发电厂厂内通信设计，应与电力系统通信设计要求相适应。1.0.4.1发电厂的通信主辅技术性房间，应满足电力系统通信本期和中、远期安装通信设施的要求。
1.0.4.2发电厂内设有系统通信的微波或光纤通信设备时，宜和厂内通信、电力载波通信等设备合建在同一通信楼内。
1.0.5发电厂厂内通信应装设下列主要设备：1.0.5.1生产管理通信设备；
生产调度通信设备。
2中继方式
2.0.1发电厂厂内通信应一个厂安装一台生产管理电话交换机。当一厂多站时，各站交换机间宜采用全自动接续的中继方式。2.0.2发电厂生产管理电话交换机与生产调度总机间，应设有中继线连接。2.0.3发电厂网控室（或主控室）的生产调度总机至电力系统调度主管部门，应有中继线连接。
2.0.4就发电厂生产管理交换机的用户而言，发电厂至市话局的通信，应分为限制性用户（呼出、呼入同时采取限制）和非限制性用户两种，其限制性用户的数量可按交换机容量的30%~50%确定。
2.0.5·发电厂至市话局的中继方式，视工程具体情况可采用用户小交换机（呼出应全自动接线，呼入可设话务台转接）或占市话统一编号资源的中继方式。进入市内电话局的中继线束设计宜按下列规定：2.0.5.1交换设备的容量在50线以内，中继线数在5对以下时，采用双向中继方式；404

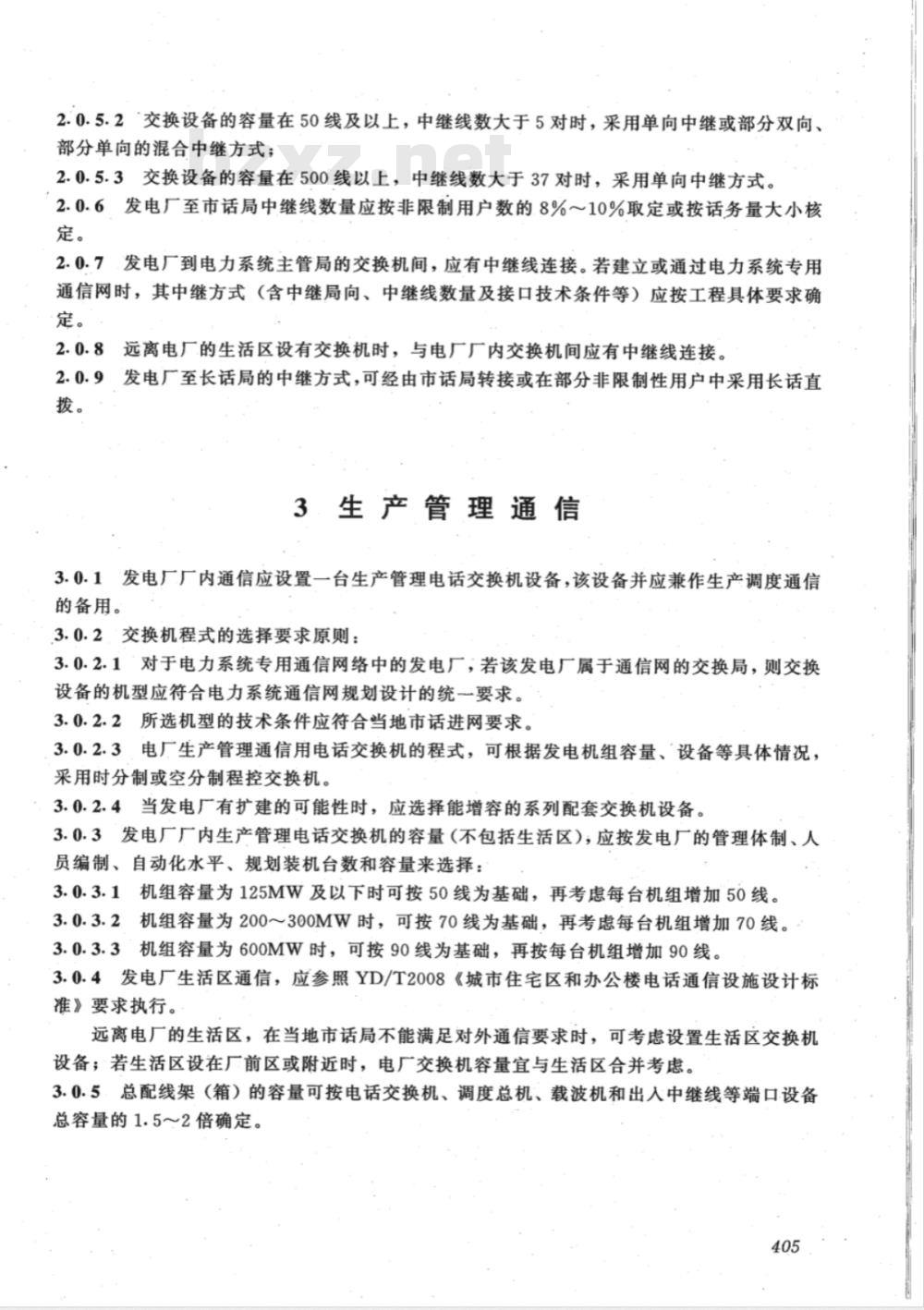

2.0.5.2交换设备的容量在50线及以上，中继线数大于5对时，采用单向中继或部分双向、部分单向的混合中继方式；
2.0.5.3交换设备的容量在500线以上，中继线数大于37对时，采用单向中继方式。2.0.6发电厂至市话局中继线数量应按非限制用户数的8%～10%取定或按话务量大小核定。wwW.bzxz.Net
2.0.7.发电厂到电力系统主管局的交换机间，应有中继线连接。若建立或通过电力系统专用通信网时，其中继方式（含中继局向、中继线数量及接口技术条件等）应按工程具体要求确定。
2.0.8远离电厂的生活区设有交换机时，与电厂厂内交换机间应有中继线连接。2.0.9发电厂至长话局的中继方式，可经由市话局转接或在部分非限制性用户中采用长话直拨。
3生产管理通信
3.0.1发电厂厂内通信应设置一台生产管理电话交换机设备，该设备并应兼作生产调度通信的备用。
3.0.2，交换机程式的选择要求原则：3.0.2.1对于电力系统专用通信网络中的发电厂，若该发电厂属于通信网的交换局，则交换设备的机型应符合电力系统通信网规划设计的统一要求。3.0.2.2所选机型的技术条件应符合当地市话进网要求。3.0.2.3电厂生产管理通信用电话交换机的程式，可根据发电机组容量、设备等具体情况，采用时分制或空分制程控交换机。3.0.2.4当发电厂有扩建的可能性时，应选择能增容的系列配套交换机设备。3.0.3发电厂厂内生产管理电话交换机的容量（不包括生活区），应按发电厂的管理体制、人员编制、自动化水平、规划装机台数和容量来选择：3.0.3.1机组容量为125MW及以下时可按50线为基础，再考虑每台机组增加50线。3.0.3.2机组容量为200～300MW时，可按70线为基础，再考虑每台机组增加70线。3.0.3.3机组容量为600MW时，可按90线为基础，再按每台机组增加90线。3.0.4发电厂生活区通信，应参照YD/T2008《城市住宅区和办公楼电话通信设施设计标准》要求执行。
远离电厂的生活区，在当地市话局不能满足对外通信要求时，可考虑设置生活区交换机设备；若生活区设在厂前区或附近时，电厂交换机容量宜与生活区合并考虑。3.0.5、总配线架（箱）的容量可按电话交换机、调度总机、载波机和出入中继线等端口设备总容量的1.5～2倍确定。
4生产调度通信
4.0.1对设有单元控制室和网络控制室的发电厂，可在每一单元控制室和网络控制室设置20～40线容量的调度总机。对设有总值长的控制室，可再增设20～40线容量的调度总机。对设有主控制室的发电厂，可在主控制室内设置20～40线容量的调度总机。.4.0.2发电厂的输煤系统，可根据系统的大小设置20～40线容量的调度总机或相似容量的调度呼叫通信系统设备。
4.0.3·调度总机应选用具有组呼、统呼、调度会议电话和录音功能的设备。对巡检值班的电厂，可增设扩音呼叫功能的设备。4.0.4网控室需要同时进行调度和管理通信时，应选用程控调度电话总机，该机应具有调度员优先呼叫用户和插入功能、各个用户的操作呼叫键及用户忙闲状态显示信号。设有系统交换节点的发电厂，应选用数字程控调度总机。4.0.5对厂区外的水源地、灰场和输煤系统等，宜设置具有无线和有线转接性能的小型无线电调度通信设备，该设备应与调度总机相连接，并应满足厂内检修、巡视值班以及屋外配电装置等工作岗位联络通信的需要。5.网
5:0.1发电厂厂内通信网络的传输设计，应符合GBJ42《工业企业通信设计规范》的标准。5.0.2发电厂厂内通信网络应包括发电厂厂内各类通信设备的线路。当生产调度扩音通信的传输电平大于7.8dB时，应采用单独电缆传输。5.0.3发电厂通信网络的配线方式，宜采用直接配线。在技术、经济合理情况下，也可采用复接或交接配线方式。
5.0.4发电厂通信电缆线路敷设方式，应利用电气电缆构筑物敷设。无电气构筑物可利用时，宜采用直埋电缆或管道电缆等敷设方式。5.0.5发电厂厂内通信电缆选择，应符合如下规定：5.0.5.1当架空敷设时，宜采用屏蔽型通信电缆。5.0.5.2当管道敷设时，宜采用全塑屏蔽型通信电缆，不应选用铠装电缆。5.0.5.3隧道内的通信电缆，宜采用具有不延燃特性的全塑屏蔽型电缆或裸铠装电缆。5.0.5.4当直埋敷设时，宜采用钢带铠装电缆。在坡度大于30°的地区，宜采用钢丝铠装通信电缆，并应采取加固措施。
当沿电缆构筑物（如电缆桥架）敷设时，宜采用具有不延燃特性的全塑屏蔽型电缆。5.0.5.53
当沿建筑物墙面敷设时，宜采用全塑屏蔽型电缆。当室内短距离敷设时，宜采用全塑屏蔽型电缆，不应选用铠装电缆。5.0.5.7
5.0.5.8用户线室内敷设时，可采用塑料线或胶皮线；室外敷设时，应采用少对数电缆，不宜采用电线。
5.0.6发电厂厂内通信主干电缆容量不宜大于200对；分支电缆容量不宜大于100对；配线电缆容量不宜大于50对。工程设计时，应留有适当的备用线对。5.0.7厂前区通信电缆必须采用地下管道电缆或直埋电缆敷设方式，严禁采用架空电缆敷设。
办公楼、网控楼等要求配线隐蔽美观的建筑物内，可采用暗配线敷设方式。5.0.8发电厂至厂区外的水泵房、灰浆泵房和生活福利区等通信电缆线路，可与10kV及以下电力线路同杆架设，但应采取防护措施。严禁采用通信明线线路与电力线路同杆架设。5.0.9当电话机安装在环境噪声超过80dB及以上的生产岗位时，应采取防噪声措施。当电话机安装在某些特殊环境下的生产岗位时，应根据需要采取相应防潮、防爆、防粉尘污染等防护措施。
6.0.1发电厂厂内通信设备所需交流电源，应由能自动切换的、可靠的、来自不同厂用电母线段的双回路交流电源供电。
6.0.2发电厂厂内通信设备所需直流电源，应设12组通信专用蓄电池组，并按下列原则确定：
当选用1组蓄电池时，配置两套整流器。其中一套为主用，并具有直接供电功能；6.0.2.1
另一套为备用兼充电，以全浮充方式供电。6.0.2.2当选用2组蓄电池时，配置两套整流器。6.0.3当厂内通信设备与系统通信设备安装在同一建筑物内时，交、直流供电电源系统在符合技术条件下，应合并考虑。
6.0.4交、直流配电屏及蓄电池组的容量，应按发展所需最大负荷确定，蓄电池组的放电时间按1h考虑。
6.0.5直流馈电系统的全程最大压降取值，应符合下列要求：6.0.5.160V直流电源不得大于.1.6V。6.0.5.2.48V直流电源不得大于2~3V。6.0.5.324V直流电源不得大于1.8V。直流电源的脉动电压值应符合下列要求：6.0.6
24V基础电源的脉动电压值不应大于2.4×10-3V（衡重）。6.0.6.248V基础电源的脉动电压值不应大于2.0×10-3V.（衡重）。60V基础电源的脉动电压值不应大于2.4X10-3V（衡重）。6.0.6.3
7.0.1发电厂厂内通信设备应设置工作接地和保护接地。厂内通信站各机房内应有环形接地母线。各机房的环形接地母线应互相连接，并应就近引接至全厂总接地网上，引接线不应少于两条。
7.0.2厂内通信电源室引人的380V交流零线，应与接地母线连接。机房内的交流电力线应有金属外皮或敷设在金属管内。7.0.3·直流工作接地要求：通信设备各负直流电源的正极“十”，在电源侧和通信设备侧均应直接接地。各机房直流馈电线应屏蔽，屏蔽层两端应接地。7.0.4.·进入机房的音频电缆应选用屏蔽型电缆，电缆两端屏蔽层均应接地。对于铠装电缆在进入机房前，应将铠带与屏蔽层同时接地。7.0.5通信设备的下列金属部分应做保护接地：7.0.5.1交换机、调度总机等通信设备的金属机架（框）；7.0.5.2：.总配线架、保安配线箱（框）的金属骨架和金属保安器排等；7.0.5.3通信专用交、直流配电屏，整流器等金属骨架；7.0.5.4.电缆的金属外皮和屏蔽层。各设备的保护接地必须由单独的接地线与接地母线相连接，严禁在一根接地线中串接几个需要接地的设备。
7.0.6当电力系统微波站与厂内通信站设在同一构筑物内时，微波站和厂内通信站应就近分别与发电厂总接地网均压相连。7.0.7对于引入到发电厂的音频电缆，当可能将发电厂接地网的高电位引向厂外，或厂外的低电位引向厂内时，应采取保护措施，金属电缆中未用的线对，应在终端配线架上接地。408
附录 A本规定用词说明
执行本规定条文时，要求严格程度的用词，说明如下，以便在执行中区别对待。A1
表示很严格，非这样不可的用词：正面词采用“必须”；
反面词采用“严禁”。
表示严格，在正常情况下均应这样做的用词：正面词采用“应”；
反面词采用“不应”或“不得”。对表示允许稍有选择，在条件许可时首先应这样做的用词：A3
正面词采用“宜”或“可”；
反面词一般采用“不宜”。
条文中指定应按其它有关标准，规范执行时，写法为“应符合……规定”或“应按…执行”。
附加说明：
主编单位：电力工业部西南电力设计院主要编制人员：赵卫东
火力发电厂厂内通信设计
技术规定
DL/T5041—95
条文说明
中继方式
生产管理通信
生产调度通信
