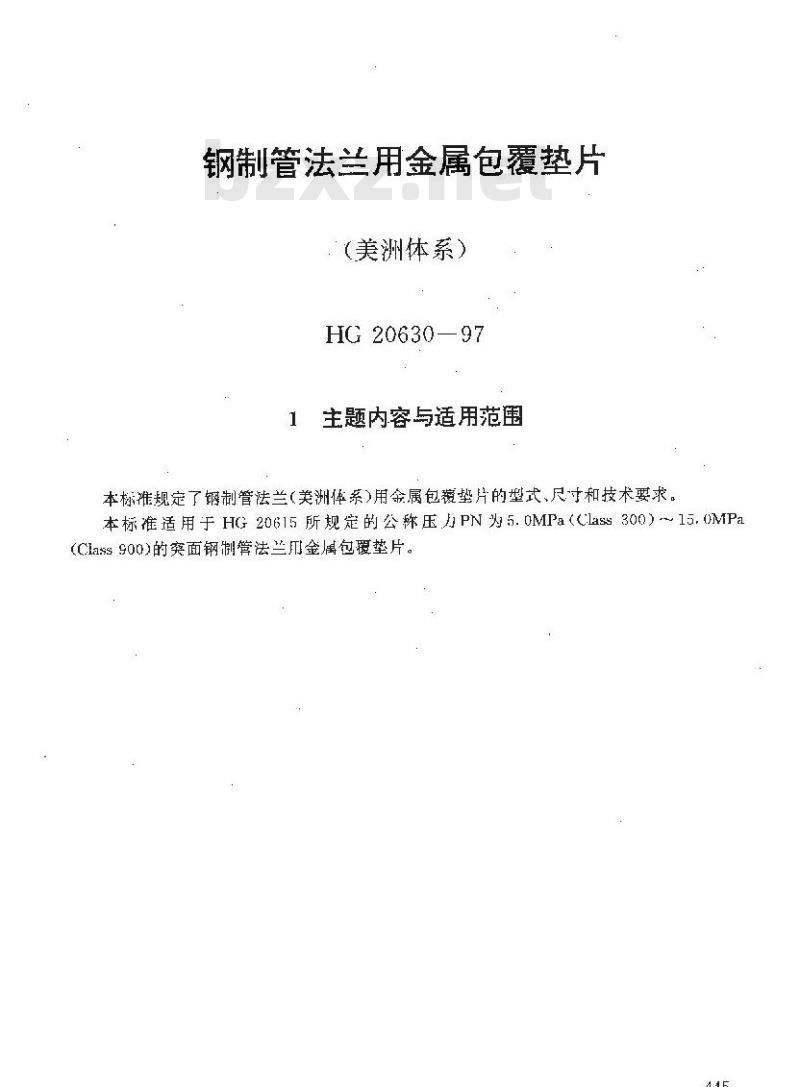

【化工行业标准(HG)】 钢制管法兰用金属包覆垫片(美洲体系)

钢制管法兰用金属包覆垫片
（美洲体系）
HG20630-97
主题内容与适用范遇
本标准规定了钢制管法兰（美洲体系)用金属包覆垫片的型式、尺寸和技术要求。本标准适用于HG20615所规定的公称压力PN为5.0MPa（Class300）～15.0MPa(Class900)的突面钢制管法兰用金属包覆垫片。445
GB 710
GB2040
GB2518
GB2520
GB3280
GB3880
GB3985
GB/T 15601
HG 20615

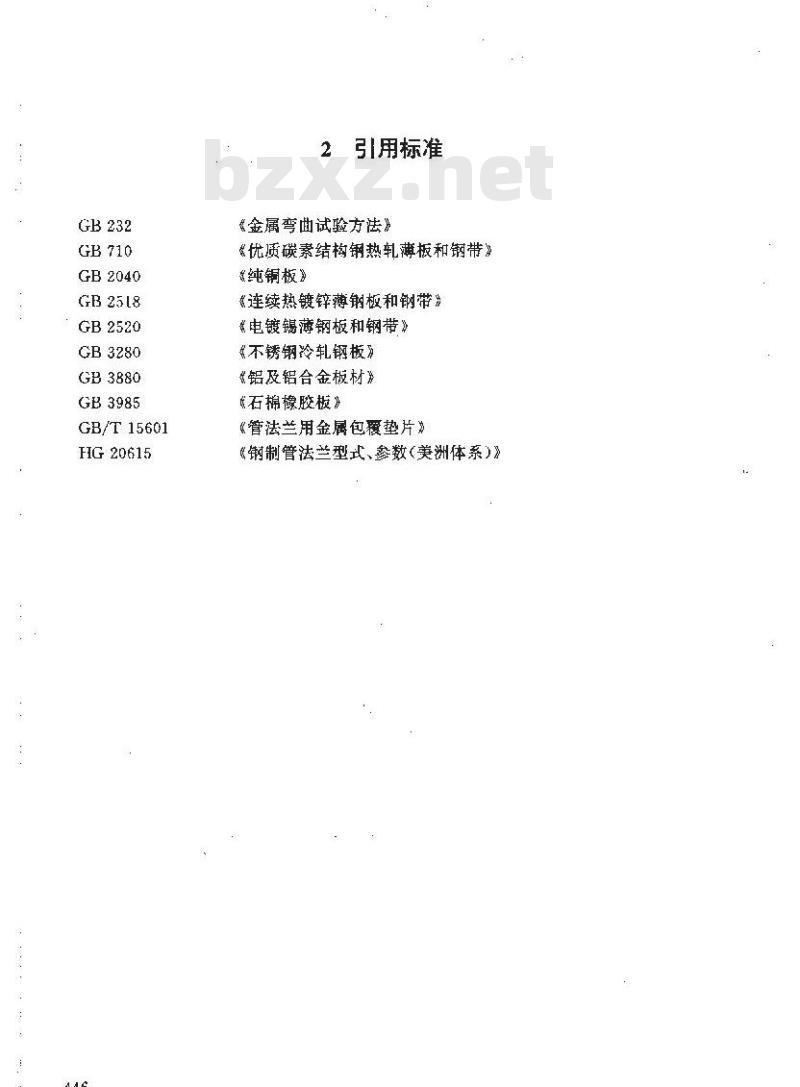

引用标准
《金属弯曲试验方法》
《忧质碳素结构钢热轧薄板和钢带》鼠纯铜板》
连续热镀锌薄钢极和钢带》
《电镀锡薄钢板和钢带》
《不锈钥冷轧钢板》
《铝及铝合金板材》
《石棉橡胶板》
“管法兰用金属包覆垫片》

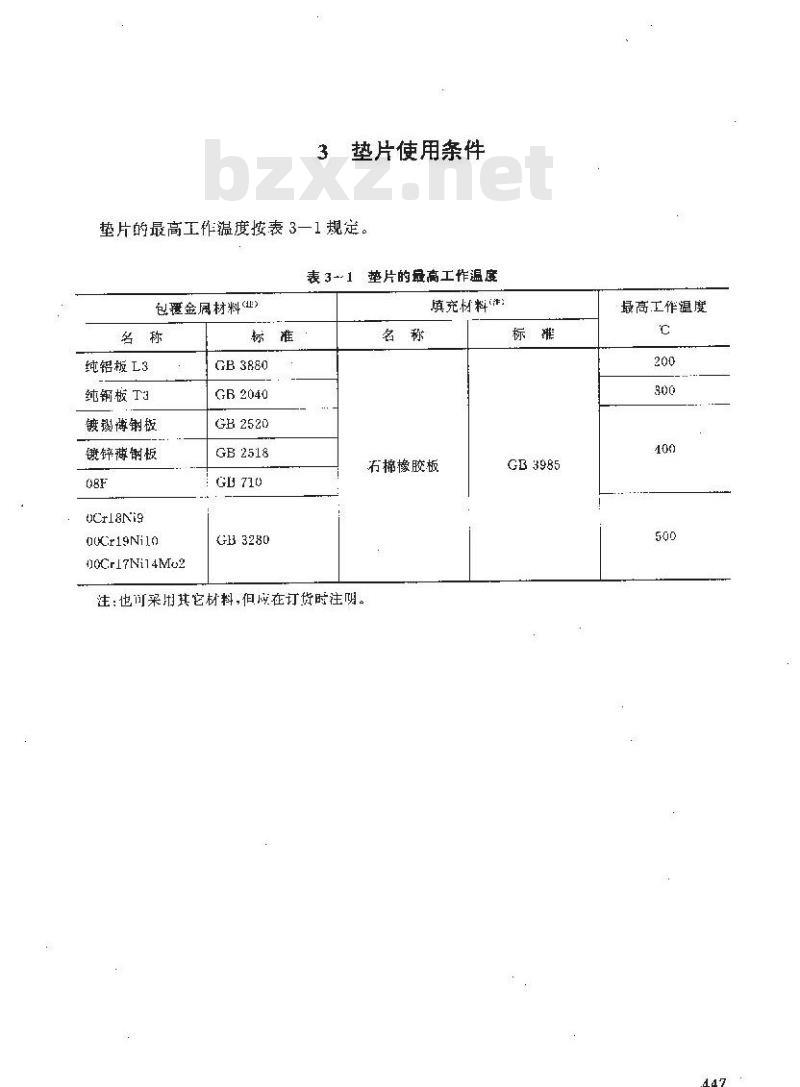

《制管法兰型式、参数（美洲体系）》垫片使用条件
垫片的最高工作温度表3一1规定。表 3-1垫片的量高工作温度
包覆金属材料《业）
纯铝板L3
纯铜板 T3
镀锡博板
镀锌薄刚板
UCr18Ni9
r19Ni10
0Cr17Ni14Mo2
GB3880
GB2040下载标准就来标准下载网
GB2520
GB2518
GL 710
GB3280
注：也可采出其它材料，但成在订货时注明。名称
填充材料准：
石棉橡胶板
GB3985
最高工作温度

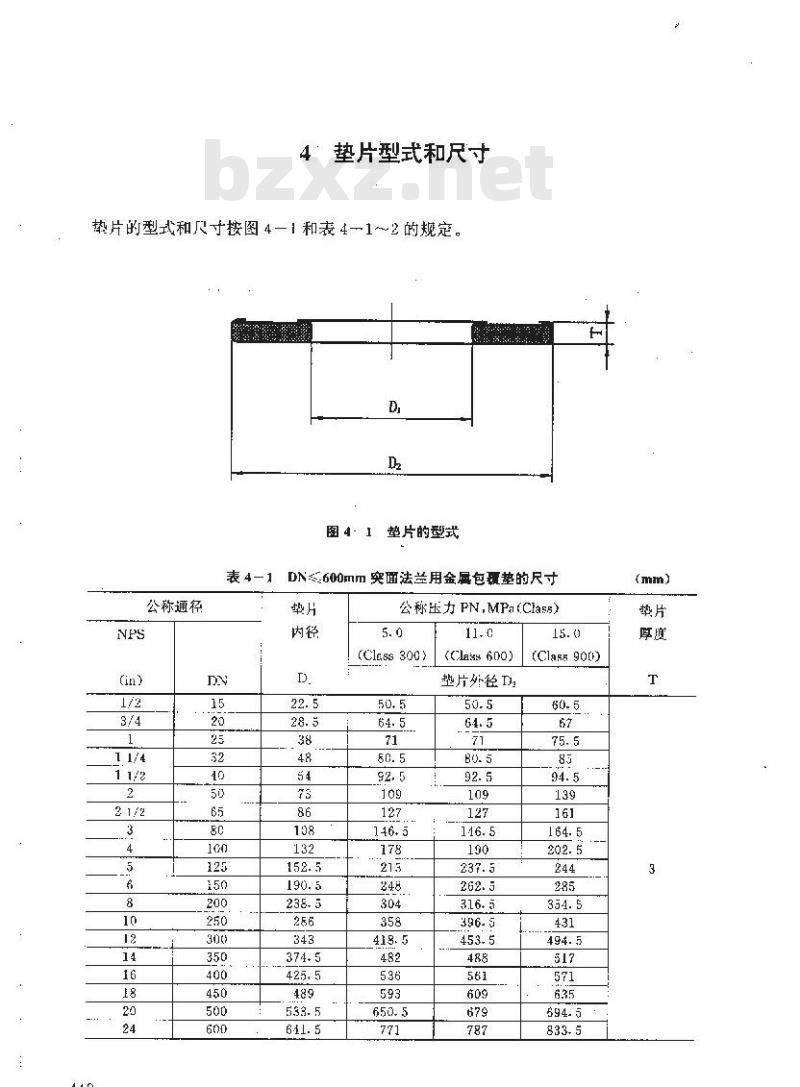

垫片型式和尺寸
垫片的型式和尺寸接图4一1和表4一1～2的规定D
图41垫片的型式
表4—1
公称通径
DN≤600mm突面法兰用金展包覆垫的尺寸垫片
公称压力PN，MPatClass)
(Cless 300)
(Clasy 600)
垫片外径D
(ClaRs 90rb)

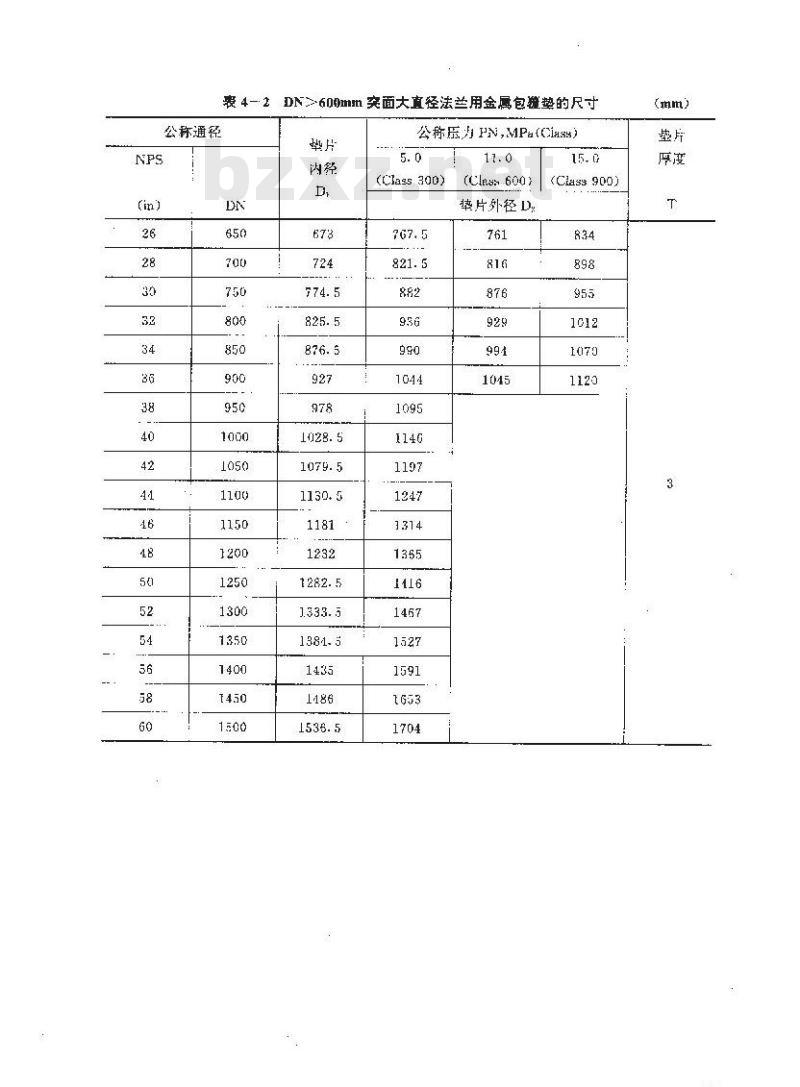

表4一2DN>600mm突面大直径法兰用金属包弹挚的尺寸公称通径
13841-5
公称乐力FN,MPa(Cias）
(Class 300)
(Cles 600)
禁片外径D
(Cas 900)
技术要求
包蘑层金属材料的机械性能和化学成份应符合相应标谁的规定。其硬度值按表5.0.15. 0. 1
规定。
表 5. . 1
包覆层材料的硬度
包覆层金属材料
镶锡薄钢板
镀锌薄钢板
oCr18Ni9
00Cr19Ni10
00Cr17Ni14Me2
St(Sn)
St(Zn)
5.0.2包覆层金属材料的厚度不得小于0.25mm硬度HB.um
5.0.3填充材料为石棉橡胶板，其技术性能指标应符合GB3985的XB350规定。需方如有特殊需要时、亦可采用其它合适材料：但应在订货时注明5.0.4包爵层金属材料采用整张金属板，若需拼接时，其拼接头数不得超过3个。其拼接处板边应切成45\，采出氩弧焊或气焊，拼接焊缝必须打磨与呼材齐平，焊缝按GB232的规定进行冷弯试验，其弯曲半径为1.5mm，弯曲度为180°，冷弯试样的焊缝处不得出现裂纹，5.0.5垫片尺寸的极限偏差按表5.0.5规定表5.非.5垫片尺寸的极限偏差
公称通径
极限偏差
极限偏差
极限偏差
填充材料应采用同一序度的材料均匀地填充，在整个截面上厚度应匀致。垫片应平整光滑，表面不得有影响密封性能的径向贯通划伤、压痕及凹凸不平的缺陷。垫片的压缩率、回弹率、应力松弛率以及密封泄漏率应符合GB/T15601的规定。6
标记和包装
6.0.1垫片应按规格、材料分别包装，交货时应附有产品质量梭验合格证，H每个垫片应用标签标明 6. 0. 2 规定的内容。
6.0.2标记内穿
(1)标准号（HG20630);
(2)公称通径DN,tnt1
(3)公称压力PN.MPa#
（4)包覆层金属材料代号，见表5.（、1;(5)其它（如填充材料采用其它材料）。6.0. 3 标记示例
公称通径100mm、公称压力5.0MPa（Class300）、包覆层金属材料为铝的突面法兰用金鹰包覆垫片，其标记为：
金属包覆垫
HG 20630
100-5.0L.3
公称通径700mm、公称压力11.0MPa(Class600)、包覆层金属材料为0Crl.8Ni9的突面人直径法兰川金屑包覆垫片，填充层材料为橡胶板·其标记为：HG 20630
金屑包微垫
700--11.0
3047像胶板
公称通径800mm、公称压力15.0MPa（Class900）、包覆层金属材料为00Cr17Ni14Mo2的突面大直径潜兰用金属包覆垫片，其标记为：HG 20630
金属包覆垫
附加说明：本标准提出单位、主编单位和主要起草人提出单位：化工部化工工艺配管设计技术中心站化工部设备设计技术中心站
主编单位：化工部设备设计技术中心站主要起草人：应道宴　虞军
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
