【其他行业标准】 水利水电工程天然建筑材料勘察规程(试行)

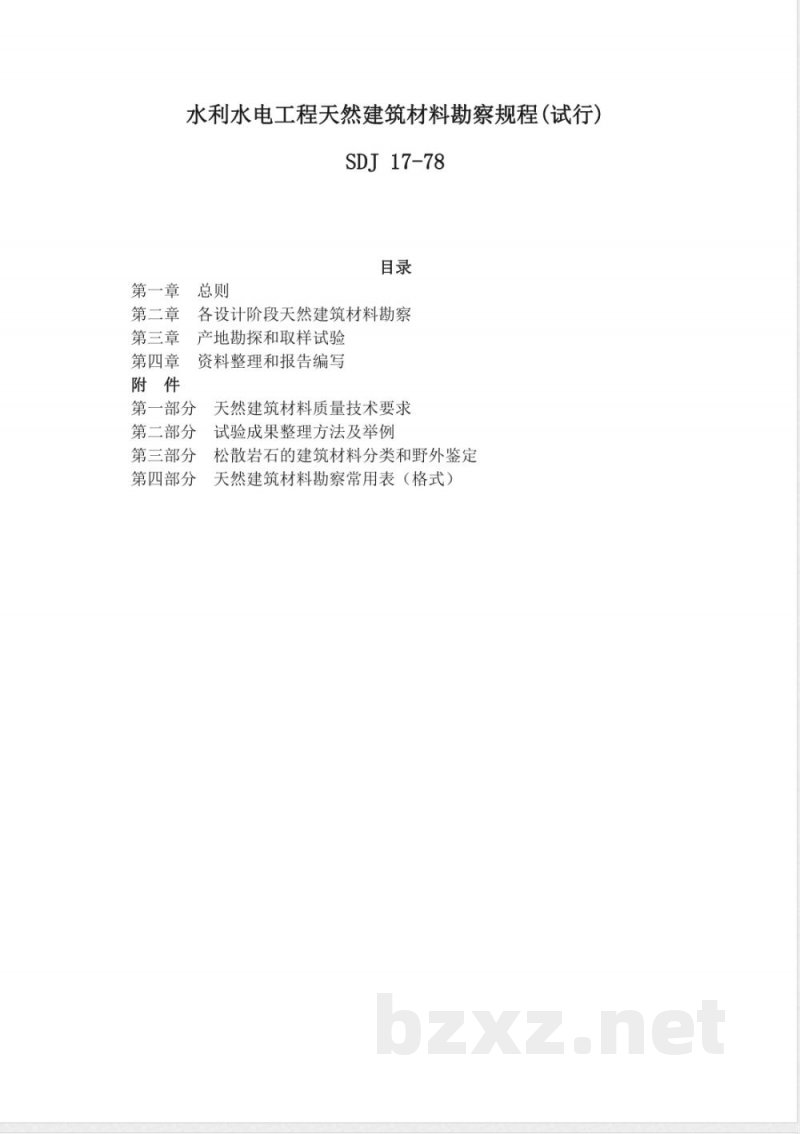

水利水电工程天然建筑材料勘察规程(试行)SDJ 17-78
第一章
第二章
第三章
第四章
各设计阶段天然建筑材料勘察
产地勘探和取样试验
资料整理和报告编写
第一部分
第二部分
第三部分
第四部分
天然建筑材料质量技术要求
试验成果整理方法及举例
松散岩石的建筑材料分类和野外鉴定天然建筑材料勘察常用表（格式）水利水电工程天然建筑材料勘察规程(试行)SDJ 17-78
第一章
第二章
第三章
第四章
各设计阶段天然建筑材料勘察
产地勘探和取样试验
资料整理和报告编写
第一部分
第二部分
第三部分
第四部分
天然建筑材料质量技术要求
试验成果整理方法及举例

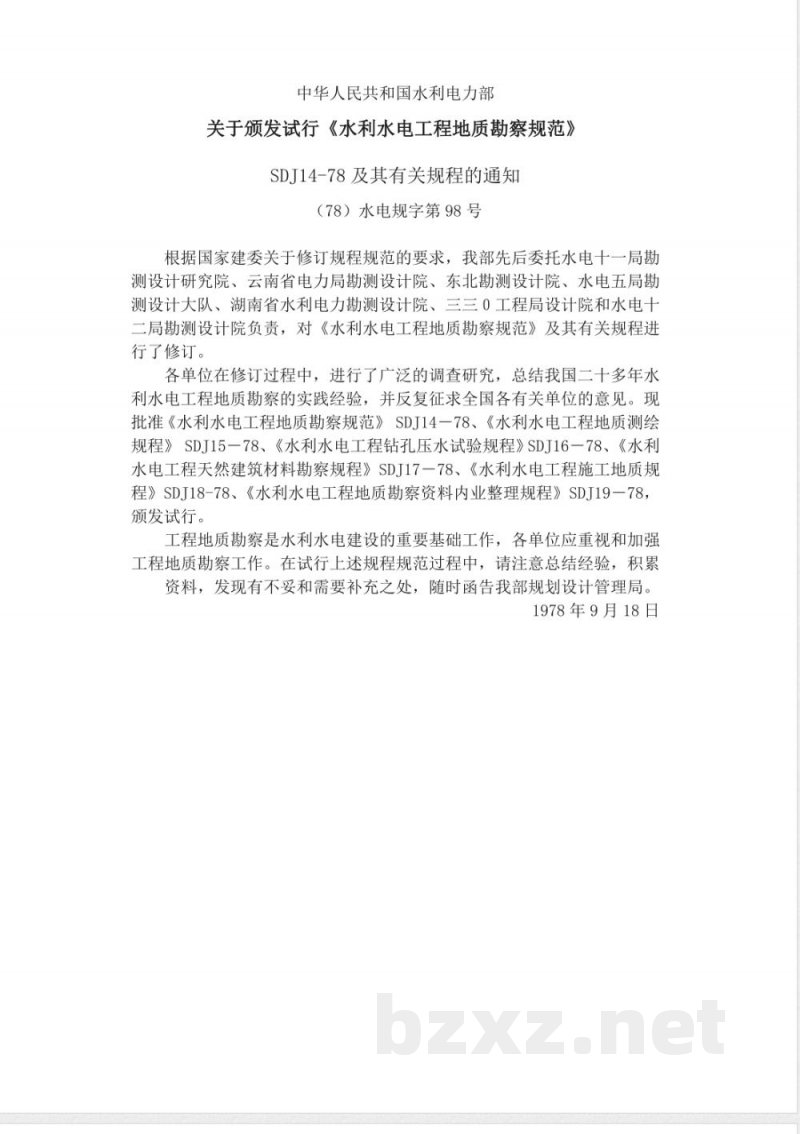

松散岩石的建筑材料分类和野外鉴定天然建筑材料勘察常用表（格式）中华人民共和国水利电力部
关于颁发试行《水利水电工程地质勘察规范》SDJ14-78及其有关规程的通知
（78）水电规字第98号
根据国家建委关于修订规程规范的要求，我部先后委托水电十一局勘测设计研究院、云南省电力局勘测设计院、东北勘测设计院、水电五局勘测设计大队、湖南省水利电力勘测设计院、三三0工程局设计院和水电十二局勘测设计院负责，对《水利水电工程地质勘察规范》及其有关规程进行了修订。
各单位在修订过程中，进行了广泛的调查研究，总结我国二十多年水利水电工程地质勘察的实践经验，并反复征求全国各有关单位的意见。现批准《水利水电工程地质勘察规范》SDJ14一78、《水利水电工程地质测绘规程》SDJ15一78、《水利水电工程钻孔压水试验规程》SDJ16一78、《水利水电工程天然建筑材料勘察规程》SDJ17一78、《水利水电工程施工地质规程》SDJ18-78、《水利水电工程地质勘察资料内业整理规程》SDJ19一78，颁发试行。
工程地质勘察是水利水电建设的重要基础工作，各单位应重视和加强工程地质勘察工作。在试行上述规程规范过程中，请注意总结经验，积累资料，发现有不妥和需要补充之处，随时函告我部规划设计管理局。1978年9月18日

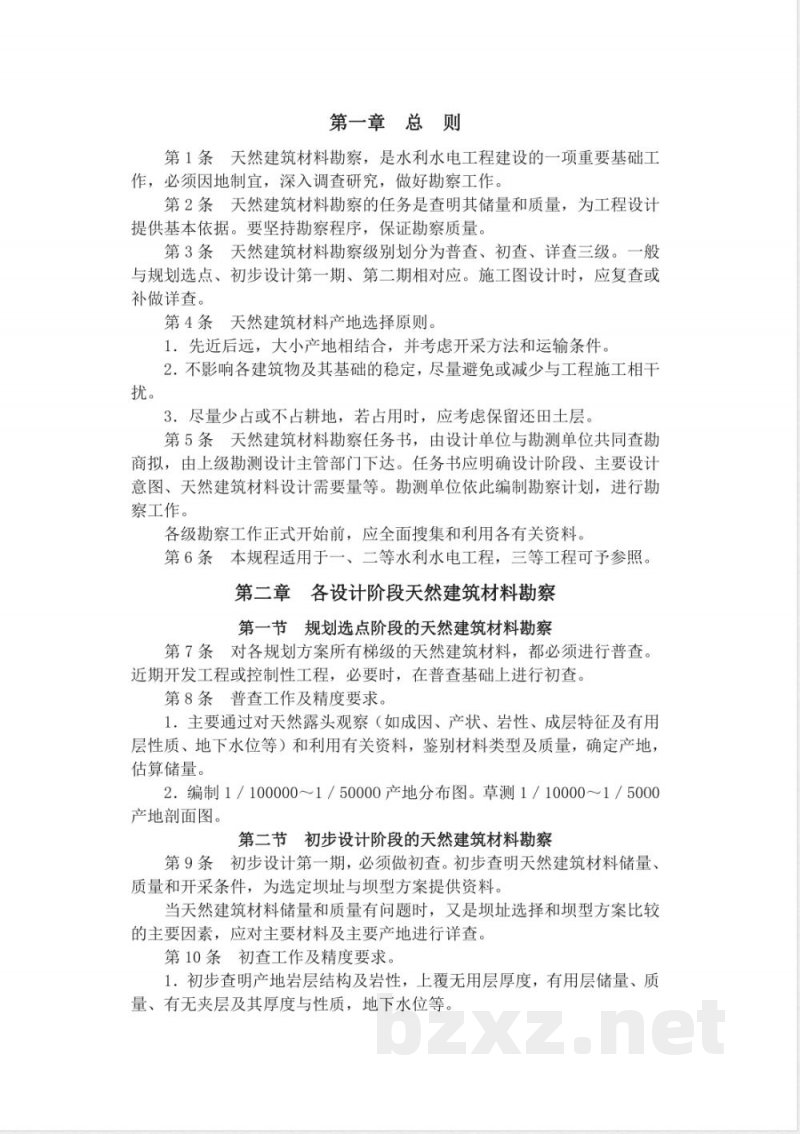

第一章　总则
第1条天然建筑材料勘察，是水利水电工程建设的一项重要基础工作，必须因地制宜，深入调查研究，做好勘察工作。第2条天然建筑材料勘察的任务是查明其储量和质量，为工程设计提供基本依据。要坚持勘察程序，保证勘察质量。第3条天然建筑材料勘察级别划分为普查、初查、详查三级。一般与规划选点、初步设计第一期、第二期相对应。施工图设计时，应复查或补做详查。
第4条天然建筑材料产地选择原则。1．先近后远，大小产地相结合，并考虑开采方法和运输条件。2.不影响各建筑物及其基础的稳定，尽量避免或减少与工程施工相干扰。
3．尽量少占或不占耕地，若占用时，应考虑保留还田土层。第5条天然建筑材料勘察任务书，由设计单位与勘测单位共同查勘商拟，由上级勘测设计主管部门下达。任务书应明确设计阶段、主要设计意图、天然建筑材料设计需要量等。勘测单位依此编制勘察计划，进行勘察工作。
各级勘察工作正式开始前，应全面搜集和利用各有关资料。第6条本规程适用于一、二等水利水电工程，三等工程可予参照。第二章各设计阶段天然建筑材料勘察第一节规划选点阶段的天然建筑材料勘察第7条对各规划方案所有梯级的天然建筑材料，都必须进行普查。近期开发工程或控制性工程，必要时，在普查基础上进行初查。第8条普查工作及精度要求。
1.主要通过对天然露头观察（如成因、产状、岩性、成层特征及有用层性质、地下水位等）和利用有关资料，鉴别材料类型及质量，确定产地：估算储量。
2.编制1／100000～1／50000产地分布图。草测1／10000～1／5000产地剖面图。
第二节初步设计阶段的天然建筑材料勘察第9条初步设计第一期，必须做初查。初步查明天然建筑材料储量、质量和开采条件，为选定坝址与坝型方案提供资料。当天然建筑材料储量和质量有问题时，又是坝址选择和坝型方案比较的主要因素，应对主要材料及主要产地进行详查第10条初查工作及精度要求。

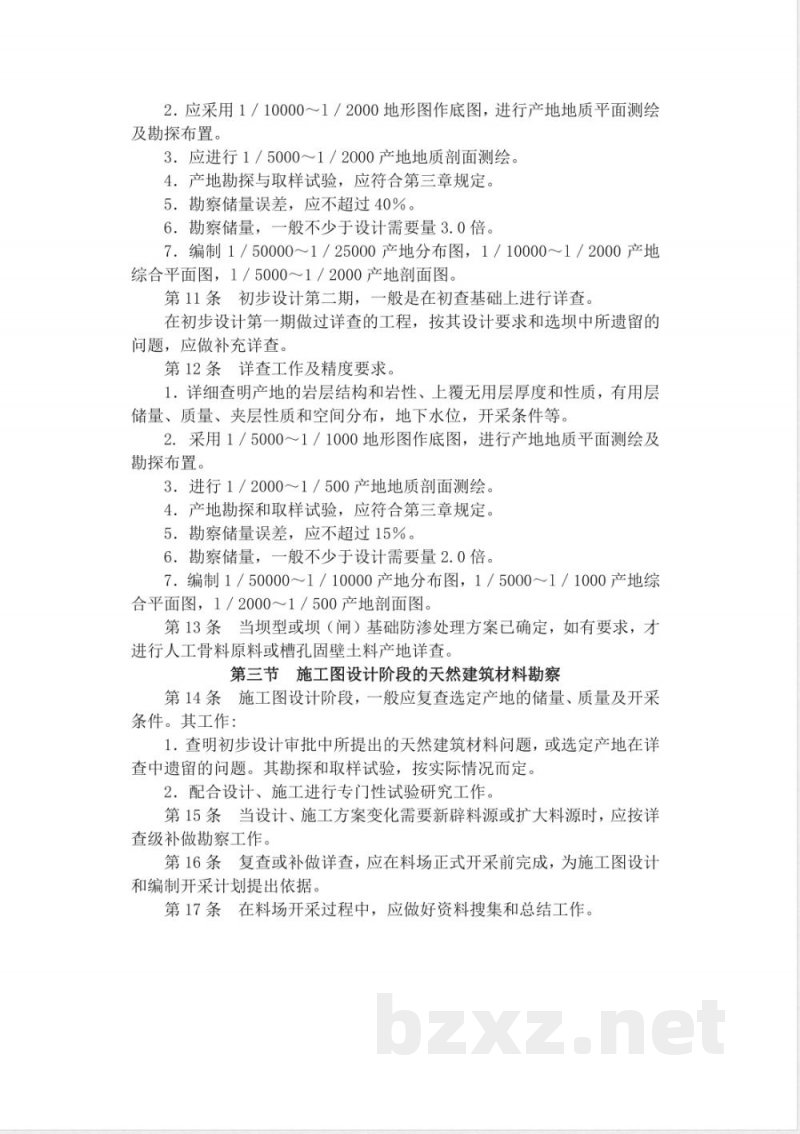

1．初步查明产地岩层结构及岩性，上覆无用层厚度，有用层储量、质量、有无夹层及其厚度与性质，地下水位等。2.应采用1／10000～1／2000地形图作底图，进行产地地质平面测绘及勘探布置。
3．应进行1／5000～1／2000产地地质部面测绘。4．产地勘探与取样试验，应符合第三章规定。5．勘察储量误差，应不超过40%。6．勘察储量，一般不少于设计需要量3.0倍。7．编制1／50000～1／25000产地分布图，1／10000～1／2000产地综合平面图，1／5000～1／2000产地剖面图。第11条初步设计第二期，一般是在初查基础上进行详查。在初步设计第一期做过详查的工程，按其设计要求和选坝中所遗留的问题，应做补充详查。
第12条详查工作及精度要求。
1．详细查明产地的岩层结构和岩性、上覆无用层厚度和性质，有用层储量、质量、夹层性质和空间分布，地下水位，开采条件等。2.采用1／5000～1／1000地形图作底图，进行产地地质平面测绘及勘探布置。
3.进行1／2000～1／500产地地质剖面测绘。4．产地勘探和取样试验，应符合第三章规定。5．勘察储量误差，应不超过15%。6．勘察储量，一般不少于设计需要量2.0倍。7.编制1／50000～1／10000产地分布图，1／5000～1／1000产地综合平面图，1／2000～1／500产地剖面图。第13条当坝型或坝（闸）基础防渗处理方案已确定，如有要求，才进行人工骨料原料或槽孔固壁土料产地详查。第三节施工图设计阶段的天然建筑材料勘察第14条施工图设计阶段，一般应复查选定产地的储量、质量及开采条件。其工作：
1：查明初步设计审批中所提出的大然建筑材料问题，或选定产地在详查中遗留的问题。其勘探和取样试验，按实际情况而定。2．配合设计、施工进行专门性试验研究工作。第15条当设计、施工方案变化需要新辟料源或扩大料源时，应按详查级补做勘察工作。
第16条复查或补做详查，应在料场正式开采前完成，为施工图设计和编制开采计划提出依据。
第17条在料场开采过程中，应做好资料搜集和总结工作。产地勘探和取样试验

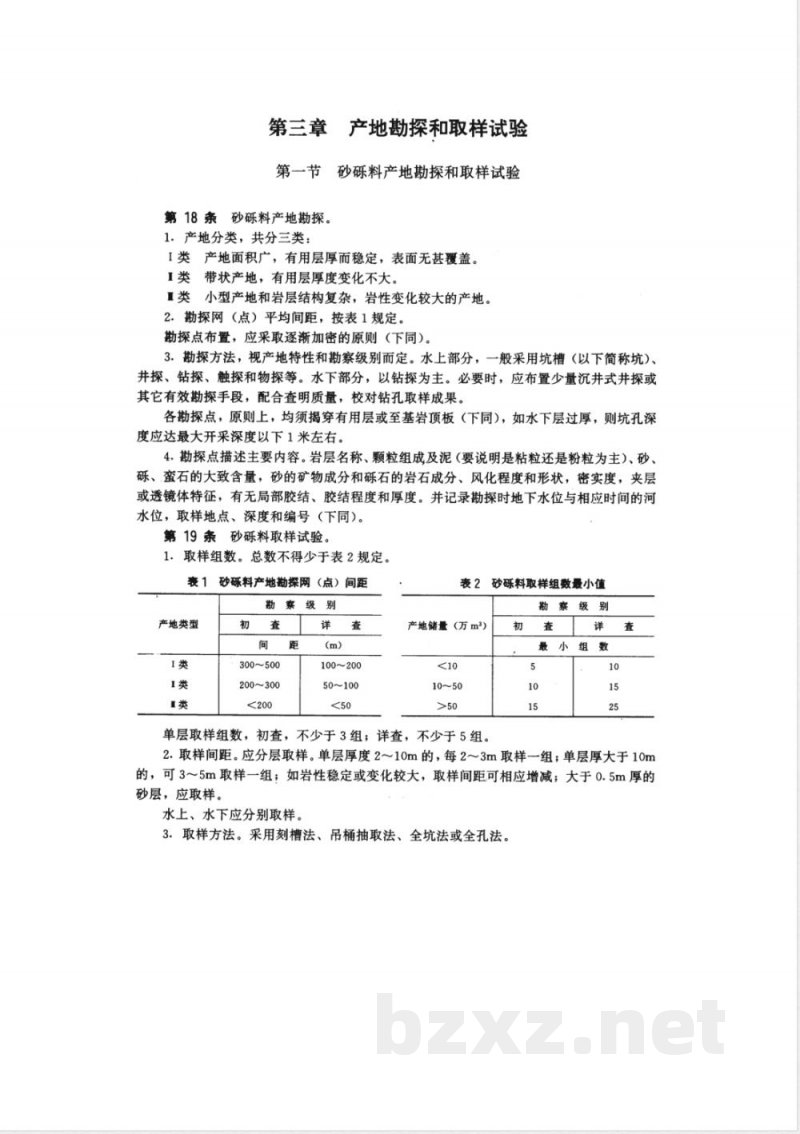

第三章
第一节砂砾料产地勘探和取样试验第18条砂砾料产地勘探。
1．产地分类，共分三类：
I类产地面积广，有用层厚而稳定，表面无甚覆盖。I类带状产地，有用层厚度变化不大。I类小型产地和岩层结构复杂，岩性变化较大的产地。2.勘探网（点）平均间距，按表1规定。勘探点布置，应采取逐渐加密的原则（下同）。3.勘探方法，视产地特性和勘察级别而定。水上部分，一般采用坑槽（以下简称坑）、井探、钻探、触探和物探等。水下部分，以钻探为主。必要时，应布置少量沉井式井探或其它有效勘探手段，配合查明质量，校对钻孔取样成果。各勘探点，原则上，均须揭穿有用层或至基岩顶板（下同），如水下层过厚，则坑孔深度应达最大开采深度以下1米左右。4.勘探点描述主要内容。岩层名称、颗粒组成及泥(要说明是粘粒还是粉粒为主)、砂、砾、蛮石的大致含量，砂的矿物成分和砾石的岩石成分、风化程度和形状，密实度，夹层或透镜体特征，有无局部胶结、胶结程度和厚度。并记录勘探时地下水位与相应时间的河水位，取样地点、深度和编号（下同）。第19条砂砾料取样试验。
1.．取样组数。总数不得少于表2规定。表1砂砾料产地勘探网（点）间距勘察级别
产地类型
300~500
200~300
100~200
50~100免费标准下载网bzxz
表2砂砾料取样组数最小值
勘察级别
产地储量（万m\）
单层取样组数，初查，不少于3组；详查，不少于5组。初
最小组数
2.取样间距。应分层取样。单层厚度2～10m的，每2～3m取样一组；单层厚大于10m的，可3～5m取样一组；如岩性稳定或变化较大，取样间距可相应增减；大于0.5m厚的砂层，应取样。
水上、水下应分别取样。
3．取样方法。采用刻槽法、吊桶抽取法、全坑法或全孔法。刻槽断面一般为30×40cm2，其最小宽度和深度应大于大粒径长轴的2倍。大孤石就地4.取样数量。原则上应根据试验需要和颗粒成分而定。对超量样品，应以四分法缩取。筛分样品，一般不少于500kg，如大于150mm的粗粒含量较多时，可适当多取。作室内试全孔法，孔径一般应保持在168mm以上。验样品，砾石（除去大于80mm的）不少于30kg；砂不少于10kg；坝壳填料的大型试验样测量，不予刻取。
品数量，按具体情况而定。
5．试验项目。按表3和表4规定。表3混凝土用砂砾料试验项目
试验项目
颗粒分析
天然(干、湿）
分级干松
吸水率
含泥量
针片状颗粒含量
云母含量
膨胀率
软弱颗粒含量
活性骨料成分及含量
勘察级
殖酸盐及硫化物含量（换算成SOs）有机质含量
水溶盐含量
冻融损失率
粘土块（球）及粘土薄膜含量
注：“*”应做项目，试验组数与取样组数相等。15
“+”应做项目，试验组数按需要而定。“士”视需要而定的项目。
注：表注同表3。
表4土坝坝亮填筑用砂砾料和砂料试验项目试
颗粒分析
天然（干、湿）
含泥量(粘、粉粒）
自然休止角
渗透系数
临界坡降
第二节人工骨料原料产地勘探和取样试验类
第20条天然骨料缺乏（或需改善其品质)或经技术经济权衡，确需采用人工骨料时，即进行人工骨料原料产地勘察。一般湿抗压强度在400kg/cm2以上的致密块状或厚层状岩石（包括块石及砾石）均可用来制人工骨料。活性成分和云母及其它针、柱状矿物含量较高的岩石避免采用。第21条人工骨料原料产地勘探与取样，参照石料有关规定进行，试验项目除同石料的以外，还应增加比表面积和颗粒形态两项。第三节土料产地勘探和取样试验第22条土料产地勘探。
1．产地分类，共分三类。
1类产地面积广，地形平缓，有用层厚，岩性稳定，岩层结构简单。1类产地规模较大，地形起伏，有用层厚度和岩性不甚稳定或有规律的变化。I类小型产地和岩层结构复杂、岩性变化较大、下伏层表面起伏的产地。2．勘探网（点）平均间距，按表5规定。3．勘探方法。一般采用坑、井探、土钻（包括手摇钻）和洛阳铲。4.勘探点描述主要内容。土层名称、颜色、结构、颗粒成分、湿度、可塑性、结核及其含量等。
第23条土料取样试验。
1．取样组数。总数不得少于表6规定。表5土料产地勘探网（点）间距
勘察级别
产地类型
300~500
150~300
100~200
50~100
表6土料取样组数最小值
勘察级别
产地储量（万m2）
单层取样组数，初查，不少于3组；详查，不少于5组。初
最小组数
2.取样间距。应分层取样。单层厚度2～10m的，每2～3m取样一组；单层厚度大于10m的，可3～5m取样一组。
3．取样方法。一般采用刻槽法和全孔法。原状土样，可在坑、井中采取和孔内用原状取土器采取，并应妥善封装，在取样和运送中，严禁剧烈撞击和震动，并注意防冻。4.取样数量。扰动样，总量不少于25kg；原状样，不少于15cm×15cm×15cm两块或直径9cm、长度20cm三块。
5．试验项目。按表7规定。
表7土料试验项目
试验项目
天然含水量
天然容重
颗粒分析
渗透系数
有机质含量
水溶盐含量
结核含量
SiO2与Al2Os、Fe2O3含量
粘土矿物成分
注：“++”试验组数应大于表6规定；其他符号同表3。初
勘察级别
第四节碎（砾）石类土料产地勘探和取样试验碎（砾）石类土料的基本特性和用途，主要取决于粗、细料的比例。粗、细料粒径划分，以5mm为界。其分类，可以粗料小于10%、10%～30%、30%～70%、大于70%为限，分别命名为含少量砾土（属土料）、碎（砾）石质土、碎（砾）石土及碎（砾）石。第24条碎（砾）石类土料产地勘探。1．产地分类，共分二类：
1类产地面积广，有用层较稳定，成分、结构较简单。I类产地面积较小，有用层厚度、成分和结构变化较大。2．勘探网（点）平均间距，按表8规定。3．勘探方法。一般以坑、井探为主，钻探为辅。4.勘探点描述主要内容。岩层名称，粗、细料大致含量。粗料的颗粒成分、岩石成分、风化程度、细料的颜色、湿度、可塑性、粘粒的大致含量。并注意整层的结构特征，以及有无粗、细料集中成层现象。
第25条碎（砾）石类土料取样试验。1．取样组数。总数不得少于表9规定。表8碎（砾）石类土料产地勘探网（点）间距产地类型
勘察级别
150~300
50~100
表9碎（砾）石类土料取样组数最小值勘察级别
产地储量（万m）
最小组数
2.取样间距。应分层取样。层厚小于10m，岩性变化较大的，1～3m取样一组；层厚大于10m，岩性较简单的，可3～5m取样一组。3．取样方法。一般采用刻槽法或吊筐抽取法。4．取样数量。根据材料特性和试验要求而定。除击实、剪力、渗透等需做大型试验的项目以外，一般不少于500kg。
5．试验项目。按表10规定。
表10碎（砾）石类土料试验项目序
天然含水量
天然 (干、湿）
均质土坝填料
土坝坝壳透水填料
颗粒分析
含泥量
渗透系数
临界坡降
有机质含量
烧失量
水溶盐含量
SiO2与AlO3、Fe20s含量
均质土坝填料
土坝坝壳透水填料
槽孔固壁土料产地勘探和取样试验+
粘土矿物成分
1．对防渗土料产地进行分析研究或扩大范围调查，选取含粘量高、塑性大的土料区，第五节
2.勘探网（点）平均间距。详查时，一般在20～30m；复查时，应布3～10个勘第·26条槽孔固壁土料产地勘探。3．勘探方法及勘探点描述，同土料。在描述中，应特别注意土质均一性和颗粒成分。1．土料试验取样总组数，详查时，一般不少于20组；复查时，可取5组左右。作为勘探产地。
2.取样间距。应分层取样。单层厚度2～10m的。每2～3m取样一组；单层厚大于10m为改善或调整泥浆性能，泥浆试验次数通常为土料试验组数的5～10倍。第27条槽孔固壁土料取样试验。探点。
的，可3～5m取样一组。样品数量不少于5kg。3．试验项目。按表11和表12规定。序号
颗粒分析
表11土料试验项目
SiO2、Al2Os、Fe2Os、CaO、MgO和SO3、K20、Na20含量有机质含量
烧失量
易溶盐含量
表12泥浆试验项目
含砂率
静切力
第六节
石料产地勘探和取样试验
第28条·石料产地勘探，宜选用致密、块状、厚层、抗侵蚀、耐风化的岩石。1．产地分类，共分三类。
I类岩性单一，岩相稳定，裸露地表，风化轻微。1类层状岩层，厚度及质量较稳定或有规律变化，没有或有少量无用夹层，有薄覆盖层。
1类产状和质量变化较大，夹有无用层，风化层较厚，有覆盖。2．勘探网（点）平均间距，按表13规定。3．勘探方法。一般采用钻探和坑、槽探等。4．勘探点描述主要内容。岩层名称、成分、产状、构造、裂隙切割状况，风化程度和深度等。
第29条石料产地取样试验。
1．试验样品必须具有代表性。
2.取样间距和组数。详查，应在1～3个典型剖面上各勘探点所揭露的各有用层中，按I、、I类产地，分别按每隔5～10m、3～5m、2～3m取样一组。各有用层试样总组数，不得少于5～10组。典型剖面以外各勘探点所揭露的各有用层，均应采取一组试样；初查，
