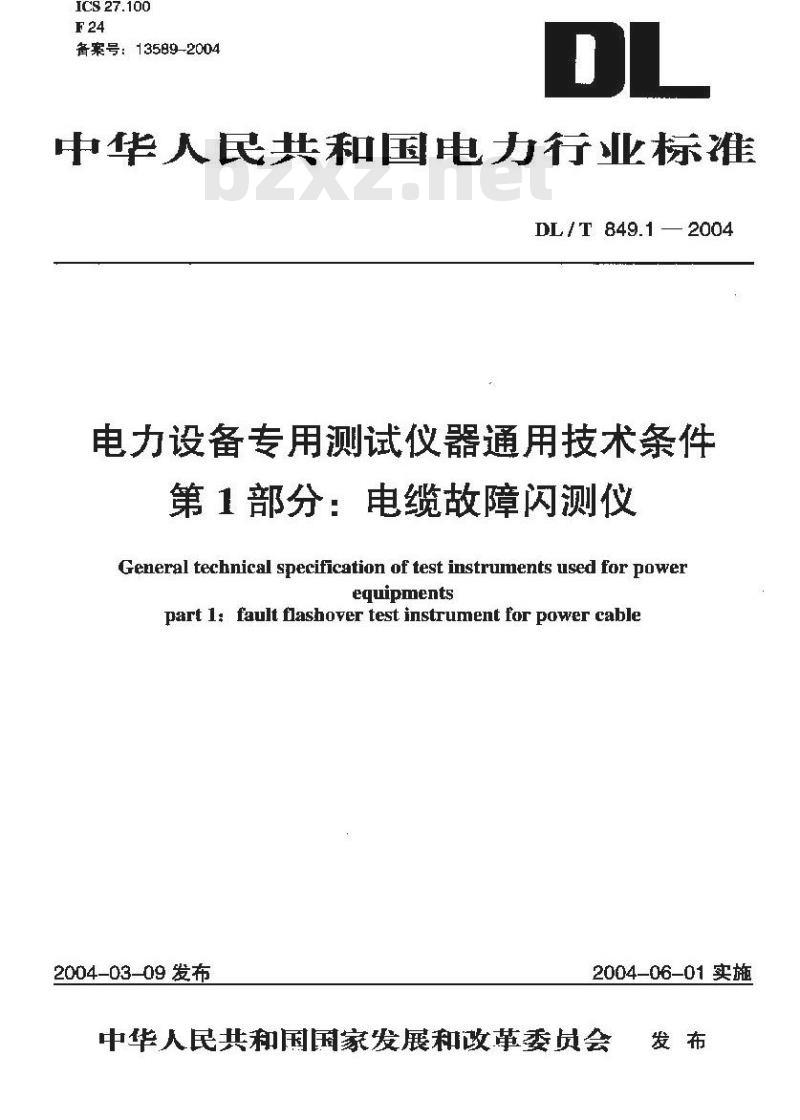

【电力行业标准(DL)】 电力设备专用测试仪器通用技术条件 第1部分:电缆故障闪测仪

ICS27.100
备案号：13589-2004
中华人民共和国电力行业标准
DL /T 849.1 2004
电力设备专用测试仪器通用技术条件第1部分：电缆故障闪测仪
General technical specification of test instruments used for powerequipments
part l: fault flashover test instrument for power cable2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和政革委员会发布

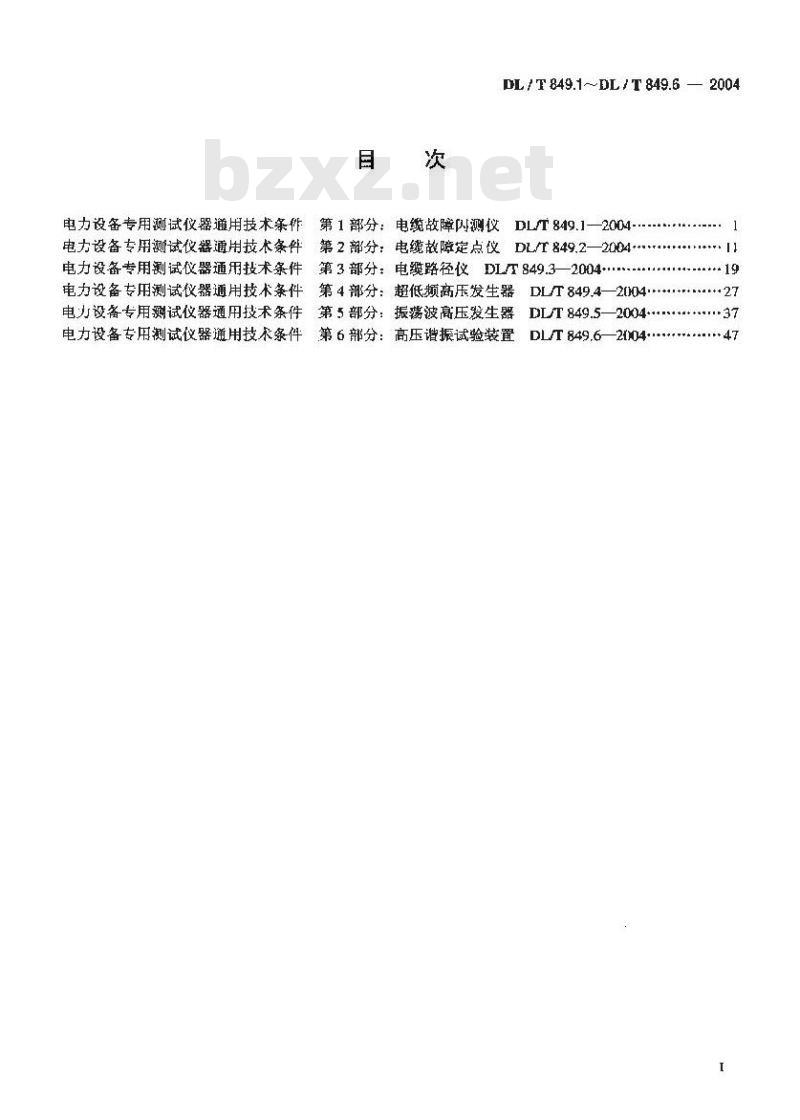

DL / T 849.1~~DL / T 849.6 2004：第1部分：电缆故障闪测仪DL/T849.1—2004-电力设备专用测试仪器通用技术条作电力设备专用测试仪器通用技术条件电力设备专用测试仪器通用技术条件第2部分：电缆故障定点仪DL/T849.2—2004….第3部分电缆路径仪DLT849.3—2004.........：第4部分：超低频高压发生器
电力设备专用测试仪器通用技术条件+DLT 849.4—2004.***
电力设备专用测试仪器通用技术条件第5部分：振波高压发生器电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置*+ 1
DLT 849.5-2004..****.*37

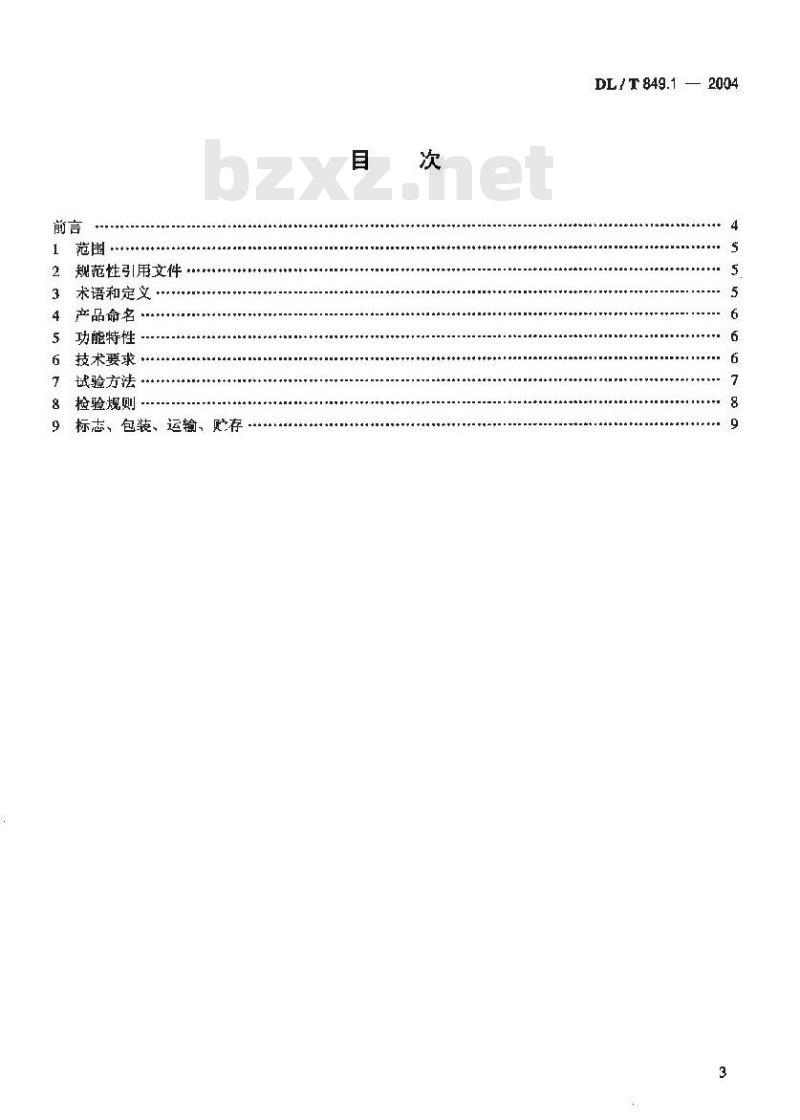

DL/T 849.6-204-*******-***47前言
范围·
规范性引用文件
术语和定义
产品命名
功能特性
6技术要求
试验方法
检验规则
标志、包装、运输、贮存
DL/ T 849.1 — 2004
DL/T 849.1— 2004

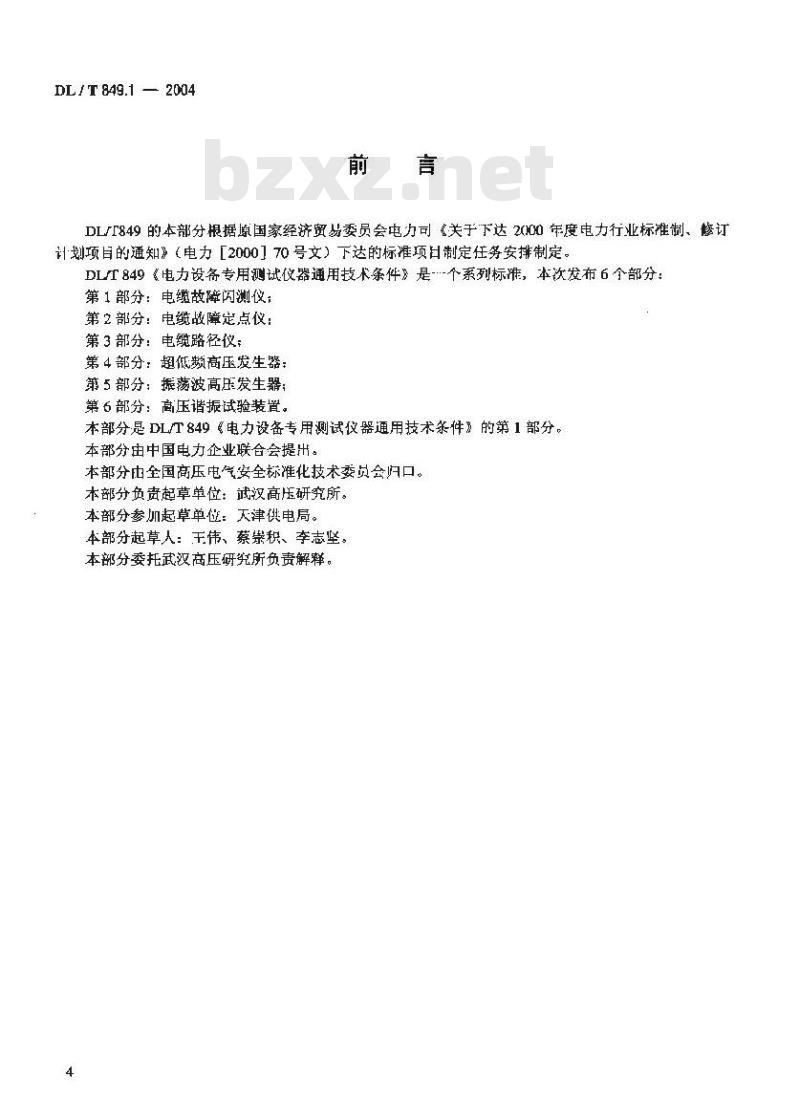

DL/T849的本部分根据原国家经济贸易委员会电力司《关于下达2(000年度电力行业标准制、修订计划项目的通知”（电力［2000］70号文）下达的标准项日制定任务安排制定。DLT849《电力设备专用测试仪器通用技术条件》是…-个系列标准，本次发布6个部分：第1部分：电缆故障闪测仪，
第2部分：电缆故障定点仪：
第3部分：电缆路径仪；
第4部分：超低频高压发生器：
第5部分：振荡波高压发生器；
第6部分：高压谐振试验装置。
本部分是DL/T849《电力设备专用测试仪器通用技术条件》的第1部分。本部分由中国电力企业联合会提出。本部分由全国高压电气安全标准化技术委员会归口。本部分负责起草单位：武汉高压研究所。本部分参加起草单位：天津供电局。本部分起草人：王炜、蔡崇积、李志坚。本部分委托武汉高压研究所负责解释。4

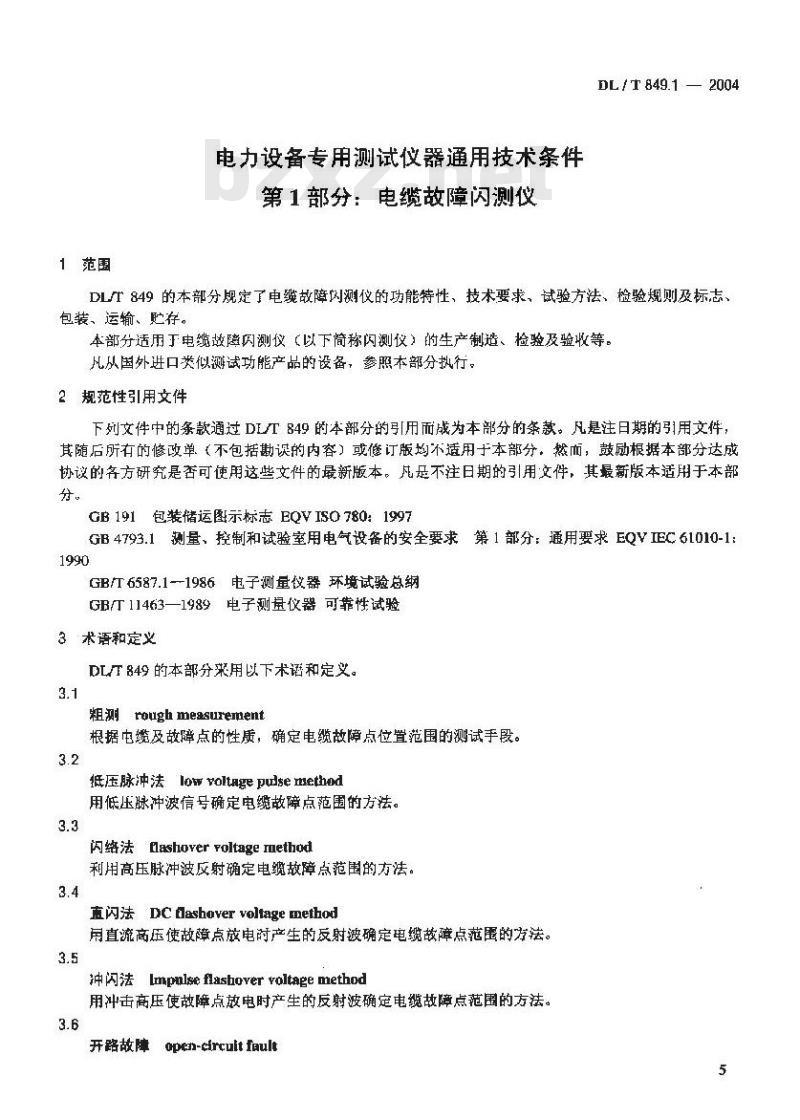

1范围
电力设备专用测试仪器通用技术条件第1部分：电缆故障闪测仪
DL/ T 849.1 — 2004
DL/T849的本部分规定了电缆故障闪测仪的功能特性、技术要求，试验方法、检验规则及标志、包装、运输、贮存。
本部分适用于电缆效障内测仪（以下简称闪测仪）的生产制造、检验及验收等。从国外进口类似测试功能产品的设备，参照本部分执行。2规范性引用文件
下列文件中的条款通过DLT849的本部分的号[用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的务方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB191包装储运图示标志EQVISO780：1997GB4793.1测量、控制和试验室用电气设备的安全要求第1部分：通用要求EQVIEC61010-1：1990
GBT6587.1--1986：电子测量仪器环境试验总纲GB11463—1989电子测量仪器可靠性试验3术语和定义
DLT849的本部分来用以下未语和定。3.1
粗测 rough measurement
根据电缆及故障点的性质，确定电缆故障点位置范围的测试手段。3.2
抵压脉冲法 low voltage pudse method用低压脉冲波信号确定电缆故障点范围的方法。3.3
闪络法lashover yoltage Ⅲethod利用高压脉冲波反射确定电缆故障点范围的方法，3.4
直闪法 DC lashover voltage method用直流商压使故障点放电时产生的反射波确定电缆故障点范围的方法。3.5
冲闪法[mpnlseflashoveryoltagemethod用冲击高压使故障点放电时产生的反射波确定电缆故障点范围的方法。3.6
开路故障 open-circult fault
DL/T 849.1—-2004
电缆间或相对地的绝缘电阻值达到规范值，但工作电压不能传输到终端，或终端有电压，但负载能力较差，这就基电缆故障点开的特症。3.7
低阻故障 low-resistance fault电缆相间或相对地的绝缘受损，其绝缘电阻减小到·-定程度（小于1002），能用低压脉冲法测凰的电缆故障的低阻特证。
高阻故障hlgh-resistance fault相对丁低阻故障，电缆相间或相对地的故障电阻较人，只能用闪绛法进行测量的电缆故障，它包括泄漏性高阻故障和闪络性高阻故障。4产品命名
产品命名方试如下：
5功能特性
5.1测距功能
电压等级，kv
A—电流法：V-电压法：AV一电流电压法内测
电力电缆
内测仪能直接采用低压脉冲法对电缆的低阻、开路故障进行探测；能与高压电源设备配套使用对电缆的高阻故障及闪络故障进行救障点距离的粗测。5.2测速功能
在已知电缴全长的条件下，闪测仪能通过校准电缆全长来取得较准确的电波传输速度：为使闪测仪能对多种电力电缆故障进行测试，仪器内设置三种以上绝缘介质中电波传输速度。5.3接口
闪测仪应具有可以和计算机连接的标准接口。6技术要求
6.1 测量参数
6.1.1测试距离
测试距离应满足如下要求
a）低压脉冲法单端最小测试距离不小于10kn:b）闪络法单端最小测试距离不小于5km。6.1.2测试应区
低压豚冲法、闪络法测试盲区均不大于50m（距测试端）。6.2最大允许误差
最大充诈误差应不超过土（1%L十20）m，其中：L为电缆长度。6.3距离该数最小分辨率4d
距离读数最小分辨率Ad应小于最大允许误差的！10
6.4使用条件
闪测仪的使用条件为：
a）供电电源：AC220（1±10%）V，50 （1±5%）Hz:b）环境温度：-10℃~+40℃：
c）相对湿度：RH≤85%（25'C）d）海拨高度：h系1000m。
特殊使用环境可特殊订货。
6.5外观要求
DL T 849.1 — 2004
仪器表面应光洁平整，不应有凹、凸痕及划伤、裂缝、变形现象，镀涂层不应起泡、脱落字迹应清晰、明了；金属零件不应有锈蚀及机械损伤：接插件牢南可靠：开关、按钮均应操作灵活到位。6.6环境适应性
闪测仪工作和储存环境应满足GB4793.1中的要求。6.7安全要求
绝缘电阻：闪测仪电源输入端和机壳之间的绝缘电阻不小于5M2（DC500V)。耐压试验：闪测仪外部可触及导电部分和机壳之间应承受工频2kV电压ImiⅡ，无闪络和击穿现象。器应有明显的接地端子和标识。6.8平均无故障时间
平均无故障时间不小于3000h。
7试验方法
7.1外观检查
用目测及手感综合的方法，逐一检查6.5中各项要求。7.2测试距离试验
7.2.1低压脉冲法
按图1测试原理框图的接线形式，用低压脉冲法对最人测试距离模拟故障点进行测试，其模拟故障点应在大于1(km处，其测试结果应满足6.1.1中a）的要求。7.2.2闪络法
按图2测试原理框图的接线形式，用闪络法对电缆最大测试距离模拟故障点进行测试，其模拟效障点应在大于5km处，其测试结果应满足6.1.1中b）的要求。信号发生糖
取样器
低压脉冲法测试原理框图
DL/T849.1-2004
交流220V
a）闪法测试原理艇图1
闪测校
充费22
肉激依
b）闪络法测试原理框图2
图2闪络法测试原理框图bZxz.net
7.3测试百区试验
按图1、图2测试原理推图接线形式完成低压脉冲法、闪络法对电缆故障盲区的测试，其故障点应按低压脉冲法、闪络法模拟，故障点距离为50m，其试验结果应满足6.1.2的要求。7.4最大允许误差试验
按7.3试验方法进行测试接线，电缆两个故障点均设置在1km之外，其试验结果应符合6.2的要求。也可以用其他相当的试验方法进行试验。7,5距离该数最小分辨率试验
按7.3的试验方法进行测试接线，电缆故障点设置在1km之内，在仪器最商分辨率的条件F，仪器光标最小移动距离时，其计算所能分辨的测试距离，结果应满足6.3的要求。7.6供电输入电源适应性试验
按6.4的要求将电源输山频率保持在50Hz，电压分别暨于220（1十10%）V的范围内，仪器应工作正常。
7.7环境适应性试验
按 GB/T 6587.1 中II组的内容试验，试验结果应满足本标准 6.6 的要求。7.85
安全要求试验
闪测仪电源输入端和机壳之间，用500V兆欧表测量绝缘电阻值：闪测仪外部可触及导电部分和机壳之间施加工频2kV电压1min，绝缘电阻测试及工频耐压试验结果应符合6.7的要求。7.9可靠性要求试验
按 GB/T11463一1989 中定时定数截尾中 1一1 号方案进行，试验结果应符合 6.8的要求。8检验规则
检验分类
闪测仪的检验分出厂试验和型式试验两种，所包含的试验项目，技术要求、试验方法见表1。表1检验分类表
试验项目
外规结构检查
测试距商
测试盲区
最大允许误差
最小分辨率
供电电源适应性
环境试验
安全要求
可靠性要求
往：“→”表示需做的试验项目。8
技术要求
试验方法
型式试验
出厂试验
8.2出广试验
出厂试验应表1中规定的项H逐台进行。8.3型式试验
当有下列情况之一时，应按表1中规定进行型式试验：a）新产品鉴定投产前：
b）停产半年后恢复生产或转产时：）闪测仪的设计，工艺或所用材料有重大变更时：d）连续批量生产五年时：
e）法定产品质昼监督部门认为有需要时。9标志、包装、运输、贮存
9.1标志
仪器铭牌应包下列内容：
a）生产厂家：
b）仪器名称、型号：
c）产品编号；
d）山厂年月。
9.2包装
DL/T 849.1—2004
包装箱内应附有关配件、产品合格证、出厂检验报告、使用说明书、装箱清单。他装箱应符合防潮、防尘、防振及环保的要求。外包装箱应有“小心轻放”、“怕湿”、“向上”等标志，标志应符合GB191的规定。9.3运输
运输过程中应注意防雨，防机械损伤。9.4贮存
按GB4793.1的有关规定，存放产品的库房坏境应「燥，无酸碱等腐蚀性气体，无强烈的机械冲击和振动，产品应按包装箱外标点条件存放。9
